南元泵业SDLT45-70不锈钢立式多级离心泵 | 高效节能水泵供应商

水泵〉离心泵〉浙江南元泵业水泵 SDLT45-70 不锈钢立式多级离心泵同CDL

浙江南元泵业水泵 SDLT45-70 不锈钢立式多级离心泵同CDL

价格: ￥3500~5500

品牌名称：: 浙江南元泵业

商品编码：

规格型号：: SDLT45-70

分类：: 水泵

小分类：: 离心泵

+ -

加入购物车联系客服获取报价

电话：17317795937

南元泵业 SDLT 不锈钢立式多级离心泵产品说明书

1. 核心特点
- 产品结构：不锈钢立式多级离心泵，非自吸式结构，设计紧凑。
- 兼容性强：性能与安装尺寸同南方泵业 CDL/CDLF 系列兼容，便于替换与维护。
- 连接方式：电机轴通过联轴器直接与泵轴联接，拉杆螺栓固定耐压筒与过流部件，进出水口位于泵底同一直线上。
- 智能保护：可根据需求配置智能保护器，有效防护泵干转、缺相、过载等异常情况。
- 材质优良：过流部件采用不锈钢材质，耐腐蚀性强，适用于多种介质。
2. 应用行业

本产品为多功能泵送解决方案，广泛适用于以下领域：
- 供水系统：水厂过滤与输送、分区送水、主管增压、高层建筑增压供水。
- 工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
- 液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、轻度酸碱液体输送。
- 水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池循环。
- 农业灌溉：农田灌溉、喷灌、滴灌系统。
3. 技术参数

3.1 运行条件
- 介质要求：稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
- 液体温度：
  - 常温型：-15℃ 至 +70℃
  - 热水型：-15℃ 至 +120℃
- 环境温度：最高 +40℃
- 海拔高度：最高 1000m
3.2 电机规格
- 电机类型：全封闭风冷式二级标准电机。
- 防护等级：IP55
- 绝缘等级：F 级
- 额定转速：2900rpm / 2950rpm
- 标准电压 (50Hz)：
  - 单相：1×220-230/240V
  - 三相：3×200-220/346-380V / 3×220-240/380-415V / 3×380-415V
3.3 性能范围 (部分系列参考)

产品覆盖 SDL1 至 SDL45 等多个系列，扬程与功率范围广，部分典型参数如下： | 系列型号 | 级数范围 | 功率范围 (KW) | 典型扬程 (m) | 转速 (rpm) | | :--- | :--- | :--- | :--- | :--- | | SDL1 | 3-36 级 | 0.37 - 2.2 | 11.5 - 200 | 2900 | | SDL2 | 2-26 级 | 0.37 - 3.0 | 15 - 198 | 2900 | | SDL3 | 2-36 级 | 0.37 - 3.0 | 9 - 168 | 2900 | | SDL4 | 2-22 级 | 0.37 - 4.0 | 15 - 178 | 2900 | | SDL8 | 2-18 级 | 0.75 - 7.5 | 18 - 167 | 2900 | | SDL12 | 2-18 级 | 2.2 - 11 | 22 - 183 | 2900 | | SDL16 | 2-16 级 | 2.2 - 15 | 34 - 189 | 2900 | | SDL20 | 1-17 级 | 1.1 - 18.5 | 9 - 202 | 2900 | | SDL32 | 10-90 级 | 1.5 - 30 | 9 - 225 | 2900 | | SDL45 | 1-24 级 | 3.0 - 45 | 15 - 247 | 2900 | (注：具体选型请参考官方性能曲线图，曲线容差符合 ISO9906 附录 A 标准)

4. 安装条件
- 基础要求：泵应安装在坚固、水平的基础上，以减少振动和噪音。
- 管路连接：进出水管路应有独立支撑，不得将管路重量直接作用于泵体，防止泵体变形。
- 阀门配置：进出口建议安装阀门及压力表，便于检修及运行监控。
- 电气连接：必须由专业电工按照电机铭牌电压及接线图进行接线，并确保接地良好。
- 空间预留：周围应预留足够的空间以便于散热及后期维护保养。
5. 注意事项
- 性能范围使用：请参照性能曲线中加粗曲线的性能范围使用，避免流量过小导致泵内液体过热，或流量过大导致电机过载。
- 介质检查：严禁输送含有固体颗粒、纤维或易燃易爆的液体，以免损坏泵件或引发安全事故。
- 防冻措施：在寒冷环境停机时，应排尽泵内积水，防止冻裂泵体。
- 运行监控：首次启动前应点动检查电机转向是否正确，运行中注意监测电流、振动及噪音情况。
- 定期维护：定期检查机械密封及轴承状况，如发现泄漏或异常磨损应及时更换。
  SDLT不锈钢立式多级离心泵(同南方泵业CDL)

应用：
CDL/CDLF是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL适用于无腐蚀性液体，CDLF适用于轻度腐蚀性液体。
♦供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
♦工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
♦工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
♦水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
♦灌溉：农田灌溉、喷灌、滴灌。
运行条件：
♦稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
♦液体温度：常温型 -15℃至+70℃
            热水型 -15℃至+120℃
♦环境温度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF为安装标准电机的非自吸立式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
电机：
♦电机为全封闭，风冷式二级标准电机。
♦防护等级：IP55
♦绝缘等级：F
♦标准电压：50Hz：1×220-230/240V
                3×200-220/346-380V
                3×220-240/380-415V
                  3×380-415V

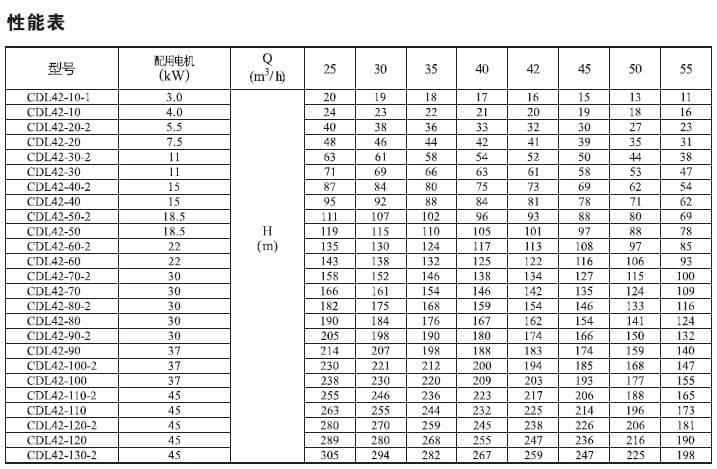

性能曲线：
下列说明适用于后面所示的曲线：
1、所有曲线都基于电机在恒速2900rpm或2950rpm的测量值。
2、曲线容差符合ISO9906，附录A。
3、测试采用20℃不含空气的水，运动粘度为1mm²/s。
4、泵的使用参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载等。
