南元泵业 SDLT 不锈钢立式多级离心泵产品规格书
1. 核心特点
- 材质优良：采用不锈钢材质，耐腐蚀性强，适用于多种液体输送，寿命长。
- 结构紧凑：立式多级离心设计，进出水口在同一直线上，占地面积小，安装便捷。
- 通用性强：性能参数及安装尺寸同南方泵业 CDL 系列，互换性强，便于维护替换。
- 智能保护：可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
- 运行平稳：电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓固定，振动小，噪音低。
2. 技术参数
- 型号系列：SDLT 系列（涵盖 SDL1 至 SDL45 等多种规格，如 SDLT2-90）。
- 电机功率：0.37kW - 45kW。
- 扬程范围：约 9m - 247m（根据级数不同，具体见性能曲线）。
- 转速：2900rpm / 2950rpm（恒速测量）。
- 电机防护：IP55 全封闭风冷式二级标准电机。
- 绝缘等级：F 级。
- 电压标准：
- 单相：220-240V
- 三相：200-415V (50Hz)
- 液体温度：
- 常温型：-15℃ 至 +70℃
- 热水型：-15℃ 至 +120℃
- 测试标准：曲线容差符合 ISO9906 附录 A，测试采用 20℃不含空气的水。
3. 应用行业
- 供水系统：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
- 工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
- 液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱（需确认材质兼容性）。
- 水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池循环。
- 农业灌溉：农田灌溉、喷灌、滴灌系统。
4. 安装条件
- 环境要求：环境温度最高 +40℃，海拔高度最高 1000m。
- 介质要求：稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
- 安装方式：立式安装，泵进出水口在泵底同一直线上，便于管道连接。
- 固定要求：拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，需确保基础稳固。
- 选型提示：CDL 适用于无腐蚀性液体，CDLF 适用于轻度腐蚀性液体，请根据实际介质选择。
5. 注意事项
- 性能范围：泵的使用请参照性能曲线加粗部分的性能范围，以防流量过小产生过热和流量过大使电机过载。
- 保护配置：建议配置智能保护器以监测干转、缺相及过载情况，延长泵的使用寿命。
- 介质兼容性：输送特殊液体前请确认泵体材质是否耐受，避免腐蚀损坏。
- 维护检查：定期检查电机及泵体连接处，确保无泄漏且运行声音正常。
SDLT不锈钢立式多级离心泵(同南方泵业CDL)
应用：
CDL/CDLF是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL适用于无腐蚀性液体，CDLF适用于轻度腐蚀性液体。
♦供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
♦工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
♦工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
♦水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
♦灌溉：农田灌溉、喷灌、滴灌。
运行条件：
♦稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
♦液体温度：常温型 -15℃至+70℃
热水型 -15℃至+120℃
♦环境温度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF为安装标准电机的非自吸立式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
电机：
♦电机为全封闭，风冷式二级标准电机。
♦防护等级：IP55
♦绝缘等级：F
♦标准电压：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

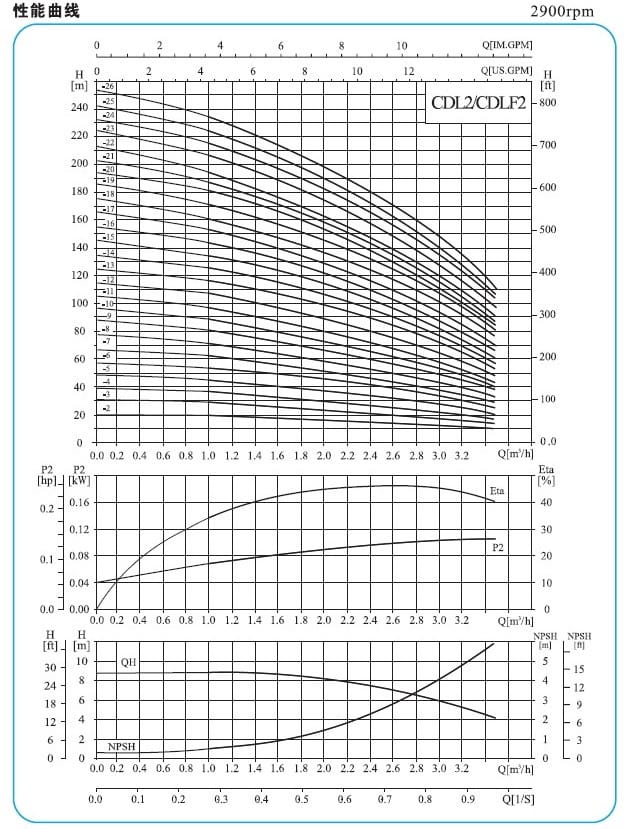

性能曲线：
下列说明适用于后面所示的曲线：
1、所有曲线都基于电机在恒速2900rpm或2950rpm的测量值。
2、曲线容差符合ISO9906，附录A。
3、测试采用20℃不含空气的水，运动粘度为1mm²/s。
4、泵的使用参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载等。
