南元泵业 SDL 不锈钢立式多级离心泵 (SDL12-140 系列) 产品详解
1. 核心特点
- 结构类型：不锈钢立式多级离心泵，非自吸式，结构紧凑垂直安装。
- 连接方式：电机轴通过联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间。
- 接口设计：泵进出水口位于泵底同一直线上，便于管道布局与安装。
- 智能保护：可根据需要配置智能保护器，实现对干转、缺相、过载的有效保护。
- 对标型号：性能与结构同南方泵业 CDLF 系列兼容，不锈钢材质适用于轻度腐蚀性液体。
2. 应用行业
- 市政供水：水厂过滤与输送、分区送水、主管增压、高层建筑增压供水。
- 工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统增压。
- 液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸碱液体输送。
- 水处理工程：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池水循环。
- 农业灌溉：农田灌溉、喷灌、滴灌系统供水。
3. 技术参数
3.1 电机规格
- 电机类型：全封闭风冷式二级标准电机。
- 防护等级：IP55。
- 绝缘等级：F 级。
- 额定频率：50Hz。
- 标准电压：
- 单相：1×220-230/240V。
- 三相：3×200-220/346-380V / 3×220-240/380-415V / 3×380-415V。
- 额定转速：恒速 2900rpm 或 2950rpm。
3.2 性能范围 (基于 SDL 系列数据)
- 型号示例：SDL12-140 及 SDL1 至 SDL45 系列多种规格 (如 SDL12-16, SDL12-18 等)。
- 功率范围：0.37KW ~ 30KW (根据级数配置不同)。
- 流量范围：1m³/h ~ 225m³/h (涵盖单级至多级组合)。
- 测试标准：性能曲线基于 20℃不含空气的水，运动粘度 1mm²/s，容差符合 ISO9906 附录 A。
4. 安装与运行条件
- 介质要求：稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
- 液体温度：
- 常温型：-15℃ 至 +70℃。
- 热水型：-15℃ 至 +120℃。
- 环境温度：最高 +40℃。
- 海拔高度：最高 1000m。
- 腐蚀性适应：
- CDL 型：适用于无腐蚀性液体。
- CDLF 型 (SDL 不锈钢)：适用于轻度腐蚀性液体。
5. 注意事项
- 性能曲线参照：使用时请参照加粗曲线的性能范围，避免流量过小导致过热或流量过大导致电机过载。
- 介质禁忌：严禁输送含固体颗粒或纤维的液体，防止磨损叶轮及堵塞流道。
- 电气安全：建议配置智能保护器，确保在干转、缺相、过载情况下及时停机保护。
- 环境限制：若海拔超过 1000m 或环境温度超过 40℃，需对电机功率进行修正或咨询厂家。
SDL不锈钢立式多级离心泵(同南方泵业CDLF)
应用：
CDL/CDLF是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL适用于无腐蚀性液体，CDLF适用于轻度腐蚀性液体。
♦供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
♦工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
♦工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
♦水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
♦灌溉：农田灌溉、喷灌、滴灌。
运行条件：
♦稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
♦液体温度：常温型 -15℃至+70℃
热水型 -15℃至+120℃
♦环境温度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF为安装标准电机的非自吸立式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
电机：
♦电机为全封闭，风冷式二级标准电机。
♦防护等级：IP55
♦绝缘等级：F
♦标准电压：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

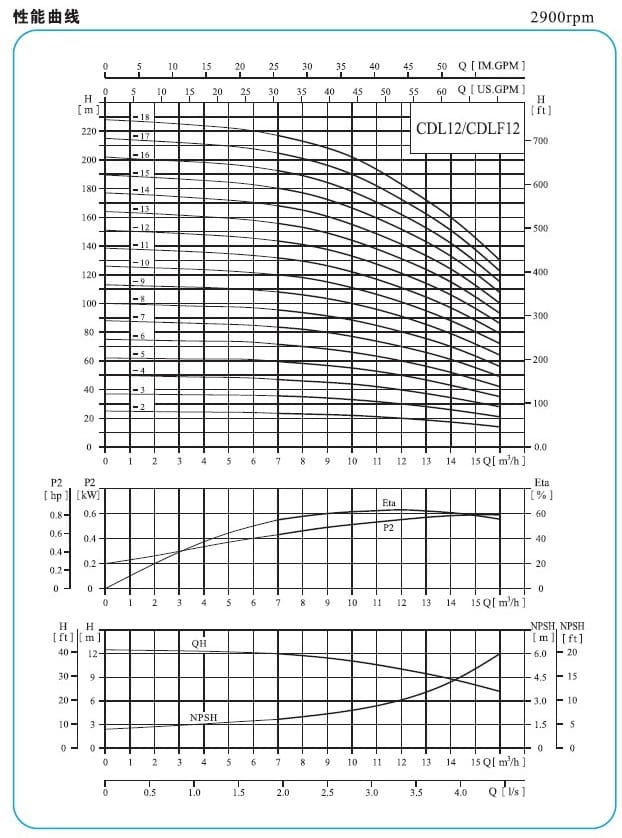

性能曲线：
下列说明适用于后面所示的曲线：
1、所有曲线都基于电机在恒速2900rpm或2950rpm的测量值。
2、曲线容差符合ISO9906，附录A。
3、测试采用20℃不含空气的水，运动粘度为1mm²/s。
4、泵的使用参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载等。
