南元泵业 SDL 系列不锈钢立式多级离心泵产品说明书
1. 核心特点
- 结构设计：采用立式多级离心泵结构，紧凑美观，占地面积小，便于安装与维护。
- 材质优良：过流部件主要采用不锈钢材质，耐腐蚀性强，使用寿命长。
- 连接可靠：电机轴通过联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，运行平稳可靠。
- 智能保护：可根据用户需求配置智能保护器，对泵干转、缺相、过载等进行有效保护，提升安全性。
- 通用互换：性能参数及安装尺寸同南方泵业 CDLF 系列，便于系统替换与升级。
- 进出水口：泵进出水口在泵底同一直线上，管道布置方便。
2. 技术参数
- 电机特性：全封闭风冷式二级标准电机，防护等级 IP55，绝缘等级 F 级。
- 电源规格：50Hz，支持多种电压标准（1×220-230/240V, 3×200-220/346-380V, 3×220-240/380-415V, 3×380-415V）。
- 额定转速：恒速 2900rpm 或 2950rpm。
- 功率范围：覆盖 0.37kW 至 45kW 多种规格（涵盖 SDL1 至 SDL45 系列型号）。
- 性能标准：曲线容差符合 ISO9906 附录 A 标准，测试介质为 20℃不含空气的水，运动粘度 1mm²/s。
- 代表型号：SDL32-70 及其他 SDL 系列型号（如 SDL1, SDL2, SDL3, SDL4, SDL8, SDL12, SDL16, SDL20, SDL32, SDL45 等）。
3. 应用行业
- 供水系统：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压供水。
- 工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
- 液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱轻度腐蚀性液体输送。
- 水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池循环系统。
- 农业灌溉：农田灌溉、喷灌、滴灌系统。
4. 安装与运行条件
- 介质要求：稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
- 液体温度：
- 常温型：-15℃ 至 +70℃
- 热水型：-15℃ 至 +120℃
- 环境温度：最高 +40℃。
- 海拔高度：最高 1000m。
- 安装方式：非自吸立式安装，需确保基础稳固，进出水管路支撑良好。
- 型号选择：CDL 适用于无腐蚀性液体，CDLF 适用于轻度腐蚀性液体。
5. 注意事项
- 性能曲线使用：泵的使用请参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载。
- 介质兼容性：严禁输送含有固体颗粒或纤维的液体，以免损坏泵内部件。
- 电气保护：建议配置智能保护器，特别是在可能产生干转或电压不稳的环境中，以确保电机安全。
- 维护检查：定期检查电机绝缘等级及防护等级状态，确保在 IP55 及 F 级绝缘标准下运行，注意环境温度不超过 40℃。
- 工况核对：具体选型请核对官方性能曲线图及详细参数表，确保工况点落在高效区内。
注：本说明书基于南元泵业 SDL 系列通用技术参数整理，具体型号（如 SDL32-70）的详细数据请以出厂铭牌及官方最新手册为准。
SDL不锈钢立式多级离心泵(同南方泵业CDLF)
应用：
CDL/CDLF是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL适用于无腐蚀性液体，CDLF适用于轻度腐蚀性液体。
♦供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
♦工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
♦工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
♦水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
♦灌溉：农田灌溉、喷灌、滴灌。
运行条件：
♦稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
♦液体温度：常温型 -15℃至+70℃
热水型 -15℃至+120℃
♦环境温度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF为安装标准电机的非自吸立式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
电机：
♦电机为全封闭，风冷式二级标准电机。
♦防护等级：IP55
♦绝缘等级：F
♦标准电压：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

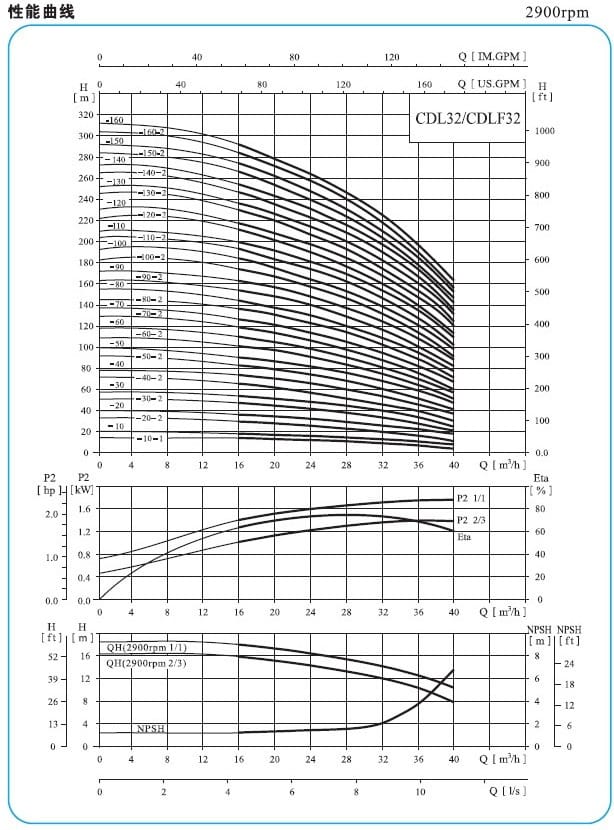

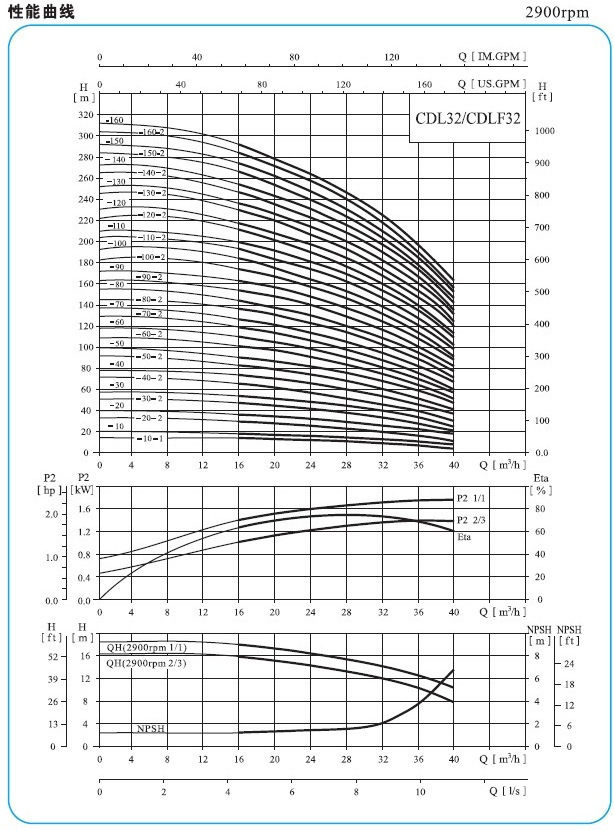

性能曲线：
下列说明适用于后面所示的曲线：
1、所有曲线都基于电机在恒速2900rpm或2950rpm的测量值。
2、曲线容差符合ISO9906，附录A。
3、测试采用20℃不含空气的水，运动粘度为1mm²/s。
4、泵的使用参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载等。
