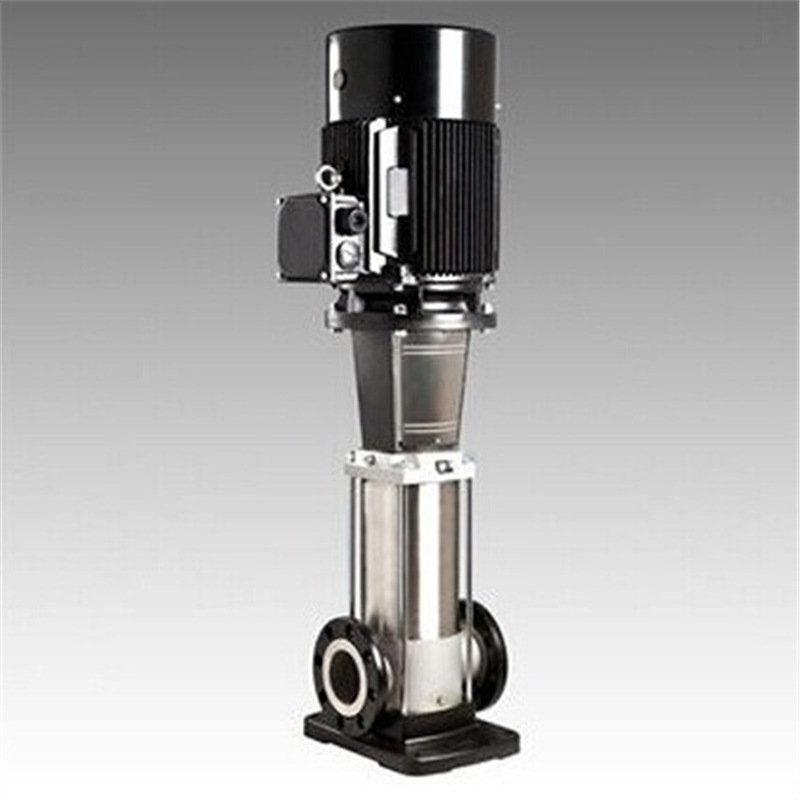

南元泵业 SDL 系列不锈钢立式多级离心泵产品说明书

1. 核心特点

结构设计：采用不锈钢立式多级离心结构，进出水口位于泵底同一直线上，安装紧凑便捷。
材质优良：过流部件采用不锈钢 304 或 316L 材质，耐腐蚀性强，适用于多种介质。
连接方式：电机轴通过联轴器直接与泵轴联接，拉杆螺栓固定耐压筒与过流部件，运行稳定。
智能保护：可根据需求配置智能保护器，有效防止泵干转、缺相、过载等故障。
通用性强：性能参数与南方泵业 CDL/CDLF 系列兼容，替换与维护方便。

2. 应用行业

本产品为多功能泵，适应不同温度、流量和压力范围，广泛应用于以下领域：

供水系统：水厂过滤与输送、分区送水、主管增压、高层建筑增压供水。
工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、轻度酸碱液体输送。
水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池循环。
农业灌溉：农田灌溉、喷灌、滴灌系统。

3. 技术参数

3.1 电机参数

电机类型：全封闭风冷式二级标准电机。
防护等级：IP55。
绝缘等级：F 级。
标准电压：
- 50Hz: 1×220-230/240V
- 50Hz: 3×200-220/346-380V
- 50Hz: 3×220-240/380-415V
- 50Hz: 3×380-415V
转速：恒速 2900rpm 或 2950rpm。

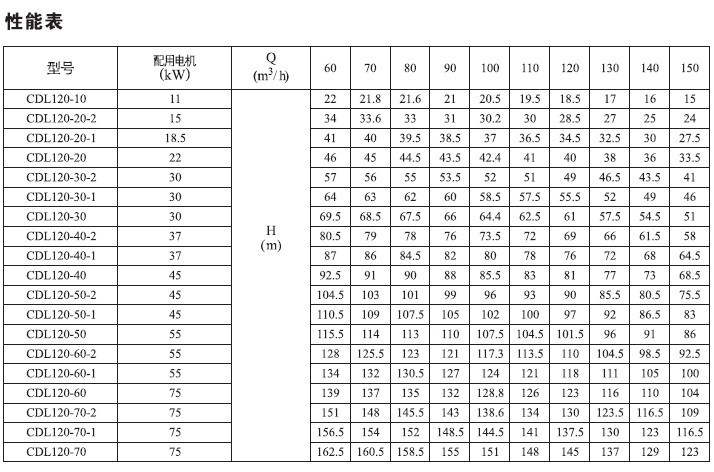

3.2 性能数据 (以 CDL120 系列为例)

型号	配用电机 (kW)	流量 Q (m³/h)	60	70	80	90	100	110	120	130	140	150
CDL120-10	11	扬程 H (m)	22	21.8	21.6	21	20.5	19.5	18.5	17	16	15
CDL120-20-2	15	扬程 H (m)	34	33.6	33	31	30.2	30	28.5	27	25	24
CDL120-20-1	18.5	扬程 H (m)	41	40	39.5	38.5	37	36.5	34.5	32.5	30	27.5
CDL120-20	22	扬程 H (m)	46	45	44.5	43.5	42.4	41	40	38	36	33.5
CDL120-30	30	扬程 H (m)	69.5	68.5	67.5	66	64.4	62.5	61	57.5	54.5	51
CDL120-40	45	扬程 H (m)	92.5	91	90	88	85.5	83	81	77	73	68.5
CDL120-50	55	扬程 H (m)	115.5	114	113	110	107.5	104.5	101.5	96	91	86
CDL120-60	75	扬程 H (m)	139	137	135	132	128.8	126	123	116	110	104
CDL120-70	75	扬程 H (m)	162.5	160.5	158.5	155	151	148	145	137	129	123

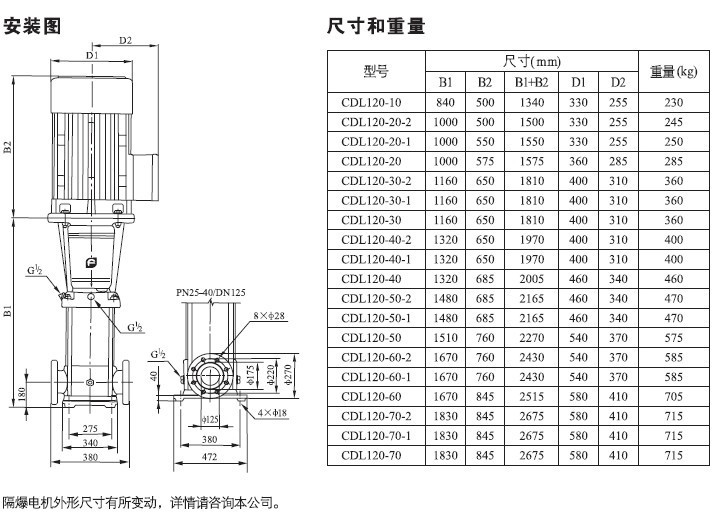

3.3 尺寸与重量 (部分型号参考)

型号	B1 (mm)	B2 (mm)	总高 (mm)	D1 (mm)	D2 (mm)	重量 (kg)
CDL120-10	840	500	1340	330	255	230
CDL120-20	1000	575	1575	360	285	285
CDL120-30	1160	650	1810	400	310	360
CDL120-40	1320	685	2005	460	340	460
CDL120-50	1510	760	2270	540	370	575
CDL120-60	1670	845	2515	580	410	705
CDL120-70	1830	845	2675	580	410	715

4. 安装与运行条件

介质要求：稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
液体温度：
- 常温型：-15℃ 至 +70℃
- 热水型：-15℃ 至 +120℃
环境温度：最高 +40℃。
海拔高度：最高 1000m。
安装方式：非自吸立式安装，泵进出水口在泵底同一直线上，需确保基础稳固。

5. 注意事项

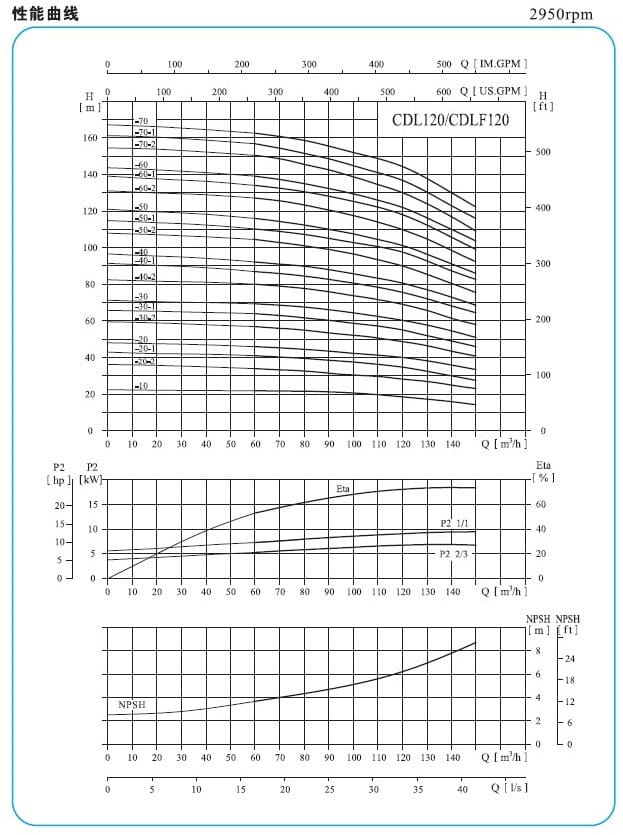

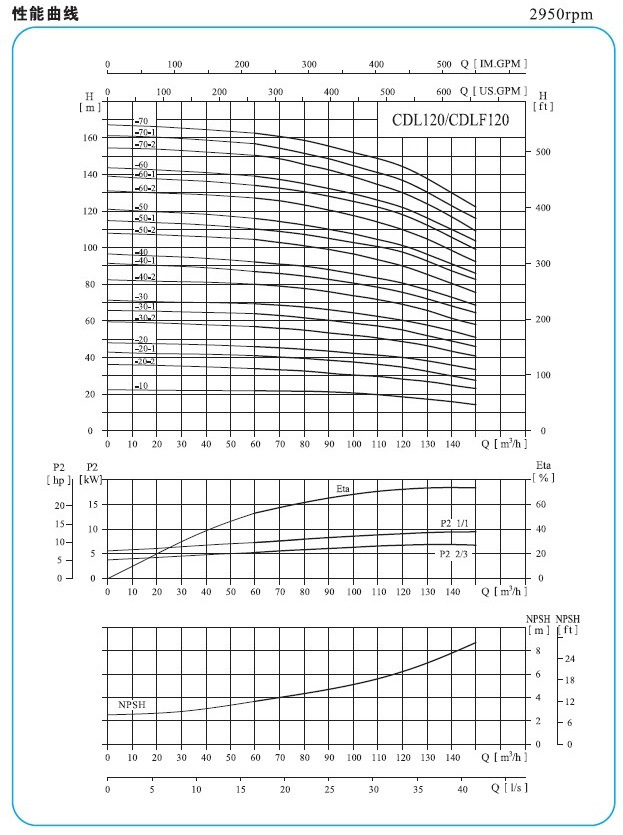

性能范围：泵的使用请参照性能曲线加粗部分的性能范围，避免流量过小产生过热或流量过大使电机过载。
测试标准：性能曲线基于 20℃不含空气的水（运动粘度 1mm²/s）测量，容差符合 ISO9906 附录 A。
保护措施：建议配置智能保护器，对泵干转、缺相、过载等进行有效保护，延长设备寿命。
介质兼容性：CDL 适用于无腐蚀性液体，CDLF 适用于轻度腐蚀性液体，请根据实际介质选择合适的材质型号。

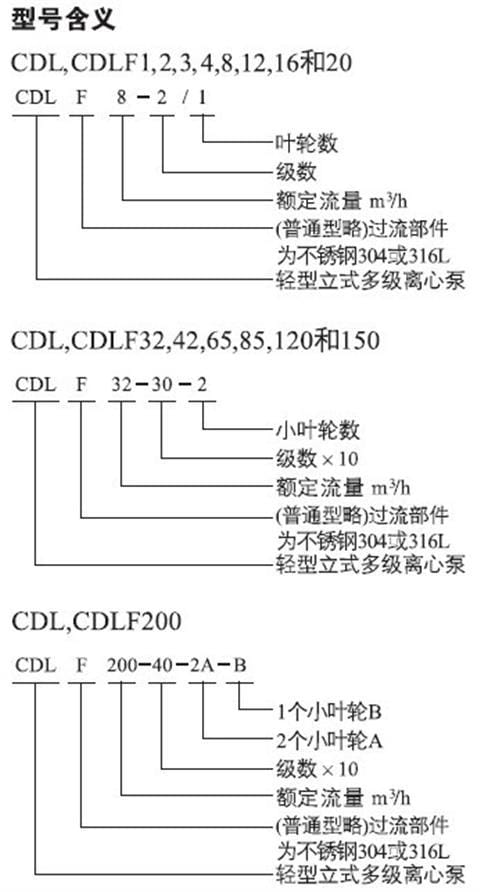

6. 型号说明

CDL/CDLF：轻型立式多级离心泵。
数字含义：
- 小流量系列 (1, 2, 3...20)：数字代表额定流量 m³/h。
- 大流量系列 (32, 42...120)：数字代表额定流量 m³/h。
- 后缀数字 (如 -70-2)：代表叶轮级数及相关变型代码。
材质标识：过流部件为不锈钢 304 或 316L（F 代表不锈钢材质）。
示例：CDLF120-70-2 表示额定流量 120m³/h，特定级数配置，不锈钢材质的立式多级离心泵。

SDL不锈钢立式多级离心泵(同南方泵业CDLF)

应用：

CDL/CDLF是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL适用于无腐蚀性液体，CDLF适用于轻度腐蚀性液体。

♦供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
♦工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
♦工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
♦水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
♦灌溉：农田灌溉、喷灌、滴灌。
运行条件：
♦稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
♦液体温度：常温型 -15℃至+70℃

           热水型 -15℃至+120℃
♦环境温度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF为安装标准电机的非自吸立式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
电机：
♦电机为全封闭，风冷式二级标准电机。
♦防护等级：IP55
♦绝缘等级：F
♦标准电压：50Hz：1×220-230/240V
              3×200-220/346-380V
              3×220-240/380-415V
                 3×380-415V
