浙江南元泵业 SDL 系列不锈钢立式多级离心泵 (同 CDLF)
1. 核心特点
- 通用性强：多功能产品，可输送从自来水到工业液体的各种不同介质，适应不同温度、流量和压力范围。
- 材质优良：采用不锈钢材质，CDL 适用于无腐蚀性液体，CDLF 适用于轻度腐蚀性液体。
- 结构紧凑：立式多级离心设计，进出水口在泵底同一直线上，节省安装空间。
- 智能保护：可根据需要配置智能保护器，有效保护泵干转、缺相、过载等情况。
- 高效电机：配备全封闭风冷式二级标准电机，运行稳定可靠。
- 连接方式：电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间。
2. 技术参数
- 泵类型：非自吸立式多级离心泵
- 电机防护等级：IP55
- 绝缘等级：F 级
- 额定转速：2900rpm / 2950rpm
- 电源标准：50Hz
- 单相：1×220-230/240V
- 三相：3×200-220/346-380V / 3×220-240/380-415V / 3×380-415V
- 液体温度：
- 常温型：-15℃ 至 +70℃
- 热水型：-15℃ 至 +120℃
- 性能标准：曲线容差符合 ISO9906 附录 A，测试采用 20℃不含空气的水，运动粘度为 1mm²/s。
- 型号示例：SDL64-70 及 SDL1 至 SDL32 全系列。
3. 应用行业
- 供水系统：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
- 工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
- 液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱液体输送。
- 水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池循环。
- 农业灌溉：农田灌溉、喷灌、滴灌系统。
4. 安装与运行条件
- 介质要求：稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
- 环境温度：最高 +40℃。
- 海拔高度：最高 1000m。
- 安装方式：立式安装，需确保基础稳固，进出水管路支撑独立，避免应力作用于泵体。
5. 注意事项
- 性能范围：请参照性能曲线中的加粗曲线范围使用，以防流量过小产生过热和流量过大使电机过载。
- 介质清洁：严禁输送含固体颗粒或纤维的液体，以免损坏泵内部件。
- 电气保护：建议配置智能保护器以应对干转、缺相等异常工况。
- 运行监控：定期检查电机温升及振动情况，确保在额定工况下运行。
6. 可选型号范围 (基于数据提取)
本产品系列型号丰富，涵盖多种流量与扬程需求，主要包括但不限于以下系列：
- SDL1 系列：SDL1-3 至 SDL1-36 (功率 0.37kW - 2.2kW)
- SDL2 系列：SDL2-2 至 SDL2-26 (功率 0.37kW - 3kW)
- SDL3 系列：SDL3-2 至 SDL3-36 (功率 0.37kW - 3kW)
- SDL4 系列：SDL4-2 至 SDL4-22 (功率 0.37kW - 4kW)
- SDL8 系列：SDL8-2 至 SDL8-18 (功率 0.75kW - 7.5kW)
- SDL12/16/20 系列：涵盖多种级数，功率可达 15kW - 18.5kW
- SDL32 系列：大流量型号，如 SDL32-10 至 SDL32-130 等，功率最高可达 45kW
- 特定型号：SDL64-70 等特定高扬程/大流量型号可根据需求咨询。
SDL不锈钢立式多级离心泵(同南方泵业CDLF)
应用：
CDL/CDLF是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL适用于无腐蚀性液体，CDLF适用于轻度腐蚀性液体。
♦供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
♦工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
♦工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
♦水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
♦灌溉：农田灌溉、喷灌、滴灌。
运行条件：
♦稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
♦液体温度：常温型 -15℃至+70℃
热水型 -15℃至+120℃
♦环境温度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF为安装标准电机的非自吸立式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
电机：
♦电机为全封闭，风冷式二级标准电机。
♦防护等级：IP55
♦绝缘等级：F
♦标准电压：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

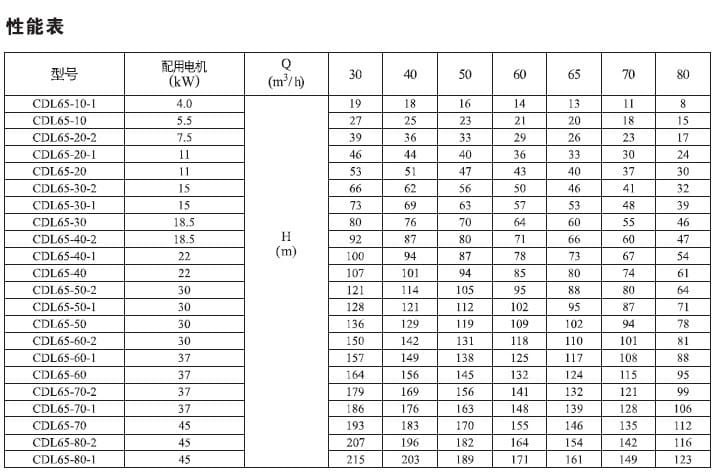

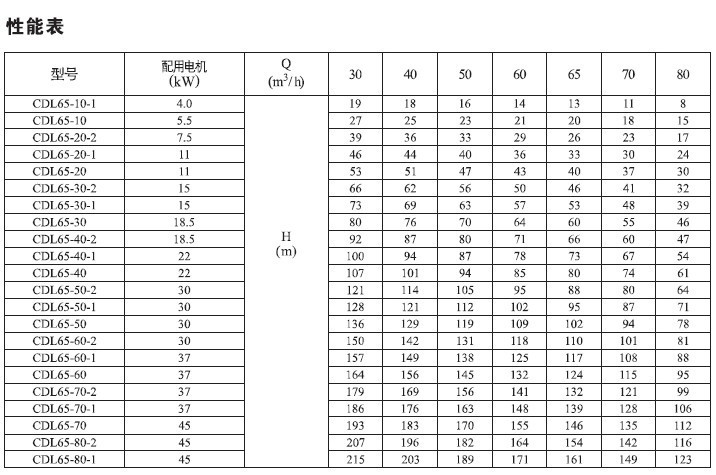

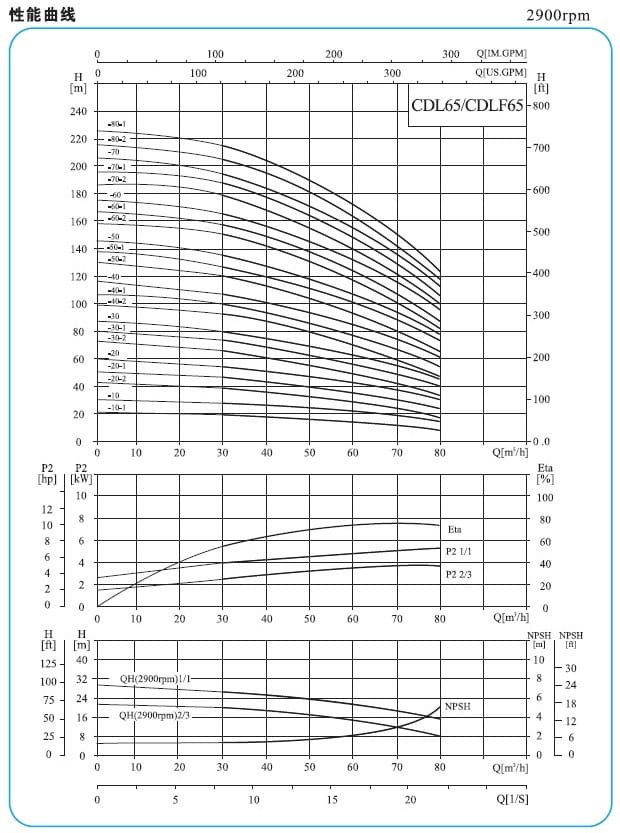

性能曲线：
下列说明适用于后面所示的曲线：
1、所有曲线都基于电机在恒速2900rpm或2950rpm的测量值。
2、曲线容差符合ISO9906，附录A。
3、测试采用20℃不含空气的水，运动粘度为1mm²/s。
4、泵的使用参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载等。
