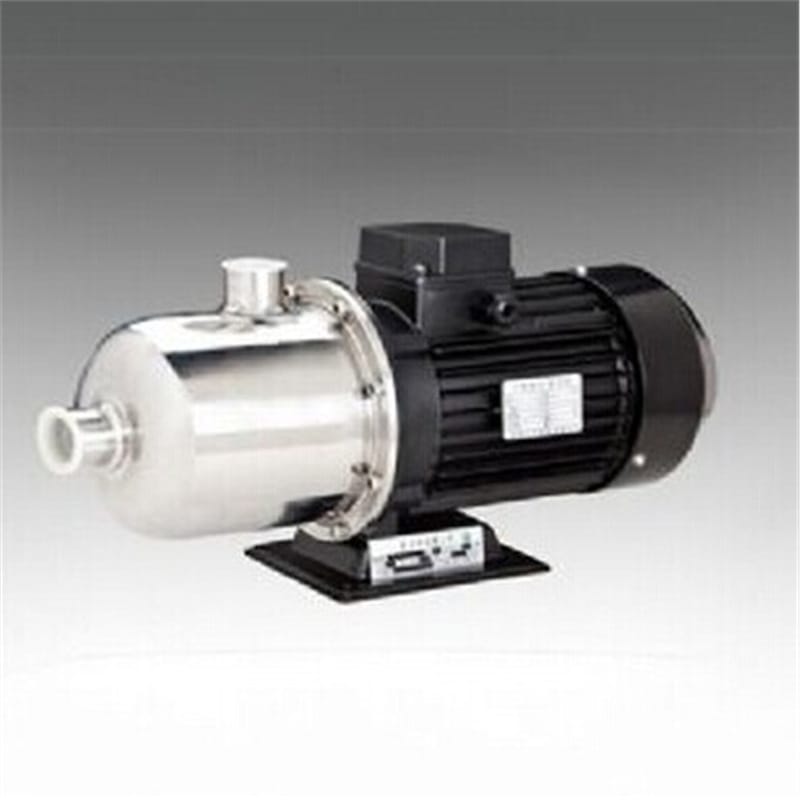

浙江南元泵业 SHL12-50 不锈钢卧式多级离心泵
产品概述
本产品为 SHL 系列卧式不锈钢多级离心泵（性能对标南方泵业 CHL 系列），采用紧凑型设计，过流部件均为不锈钢材质，适用于多种工业及民用液体输送场景。
核心特点
- 结构紧凑：卧式多级设计，轴向入口径向出口，占地面积小。
- 材质优良：主要过流部件采用 AISI304 不锈钢，耐腐蚀性强。
- 高效电机：配备全封闭风冷式二极电机，防护等级 IP55，绝缘等级 F。
- 运行平稳：非自吸离心泵，配加长轴电机，振动小，噪音低。
- 通用性强：兼容多种轻型卧式多级离心泵应用场景。

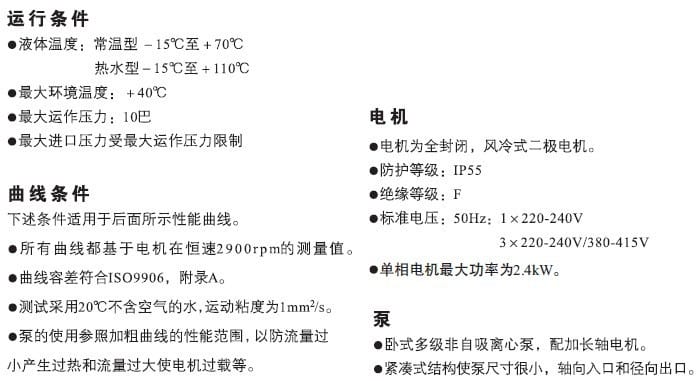

技术参数
基本参数
- 型号：SHL12-50 (对应 CHL12-50 规格)
- 额定频率：50Hz
- 额定转速：2900 rpm
- 最大工作压力：10 Bar
- 电机防护等级：IP55
- 电机绝缘等级：F 级
- 标准电压：
- 单相：1×220-240V (最大功率 2.4kW)
- 三相：3×220-240V / 380-415V
- 液体温度范围：
- 常温型：-15℃ 至 +70℃
- 热水型：-15℃ 至 +110℃
- 最大环境温度：+40℃

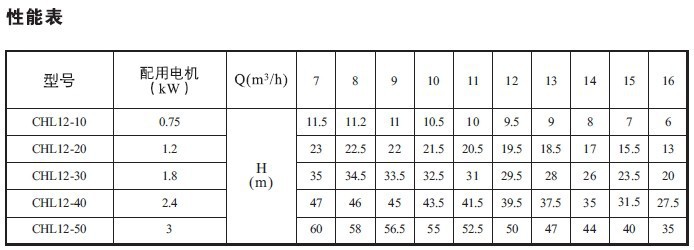

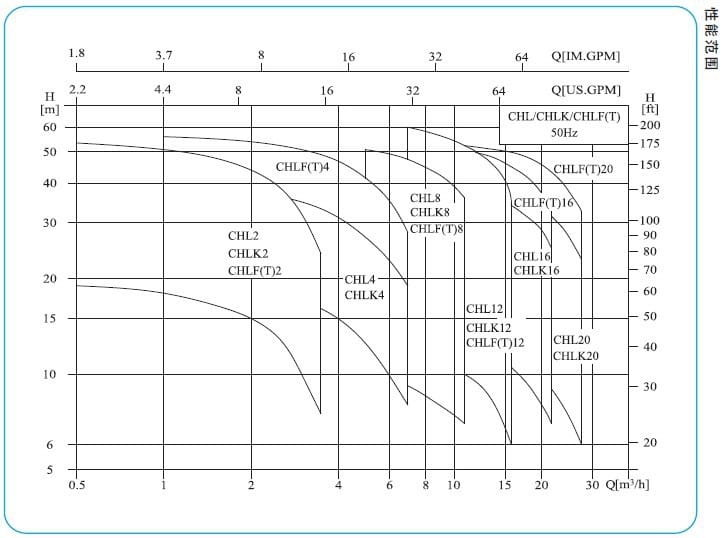

性能数据 (CHL12 系列参考)
| 型号 |
配用电机 (kW) |
流量 Q (m³/h) |
扬程 H (m) 范围 |
| CHL12-10 |
0.75 |
7 - 16 |
11.5 - 6 |
| CHL12-20 |
1.2 |
7 - 16 |
23 - 13 |
| CHL12-30 |
1.8 |
7 - 16 |
35 - 20 |
| CHL12-40 |
2.4 |
7 - 16 |
47 - 27.5 |
| CHL12-50 |
3.0 |
7 - 16 |
60 - 35 |

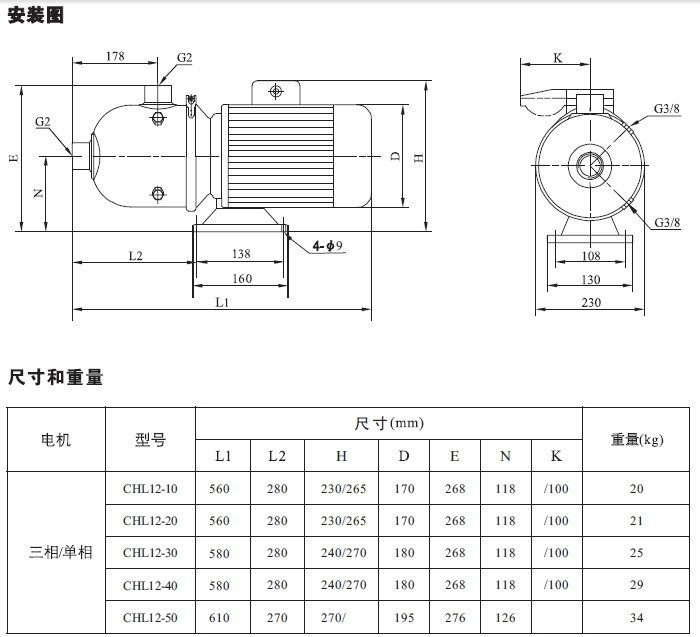

尺寸与重量 (三相/单相)
| 型号 |
L1 (mm) |
L2 (mm) |
H (mm) |
D (mm) |
重量 (kg) |
| CHL12-10 |
560 |
280 |
230/265 |
170 |
20 |
| CHL12-20 |
560 |
280 |
230/265 |
170 |
21 |
| CHL12-30 |
580 |
280 |
240/270 |
180 |
25 |
| CHL12-40 |
580 |
280 |
240/270 |
180 |
29 |
| CHL12-50 |
610 |
270 |
270 |
195 |
34 |
应用行业
- 暖通空调：空调系统循环、冷却系统。
- 工业清洗：高压清洗设备供水。
- 水处理：水的净化、反渗透供水。
- 农业养殖：水产养殖、施肥/计量系统。
- 其他领域：环境应用、轻化工介质输送。
安装条件
- 安装方式：卧式安装，需确保底座稳固。
- 环境要求：环境温度不超过 +40℃，避免雨淋及潮湿腐蚀环境。
- 管路连接：轴向入口，径向出口，安装前请清理管道杂物。
- 电气连接：根据电机铭牌电压接线，确保接地良好。
注意事项
- 输送介质：
- 适用于稀薄、清洁、不含固体颗粒或纤维的非易燃易爆液体。
- 可输送矿泉水、软化水、纯水、清油等。
- 若液体密度或粘度大于水，需配用大功率电机。
- 需考虑氯含量、pH 值、温度及溶剂含量对材质的影响。
- 运行保护：

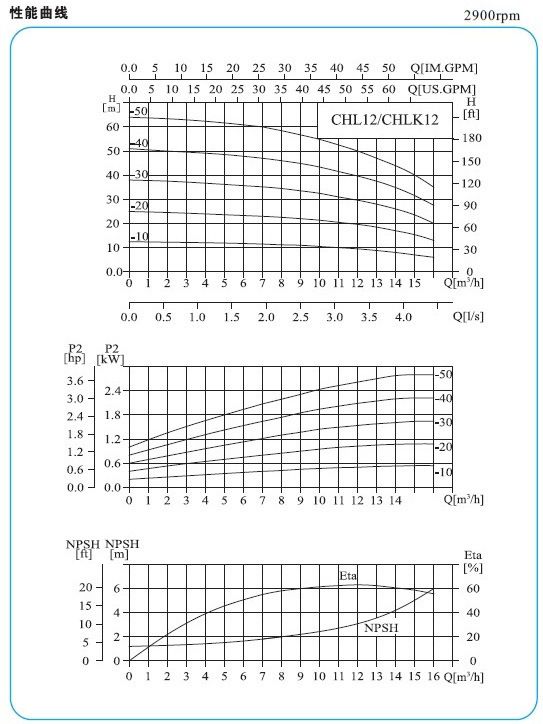

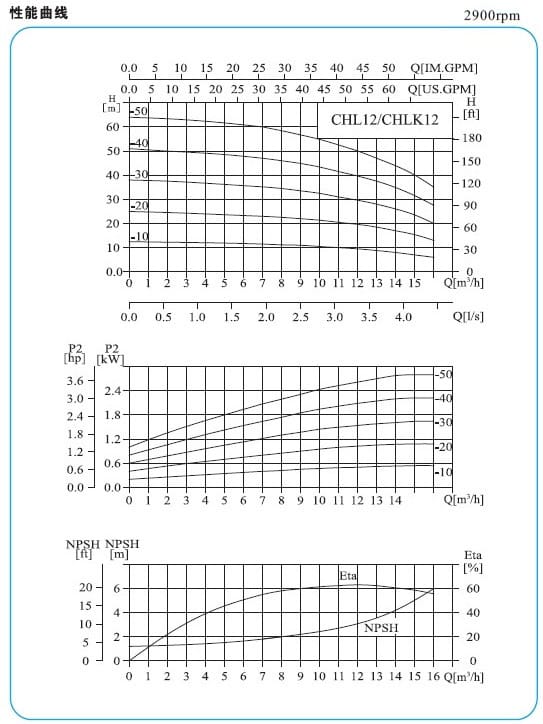

- 请参考性能曲线加粗范围使用，避免流量过小导致过热或流量过大导致电机过载。
- 严禁空转，以免损坏机械密封。
- 最大进口压力受最大运作压力（10Bar）限制。
- 维护建议：定期检查机械密封及电机运行状态，确保散热良好。

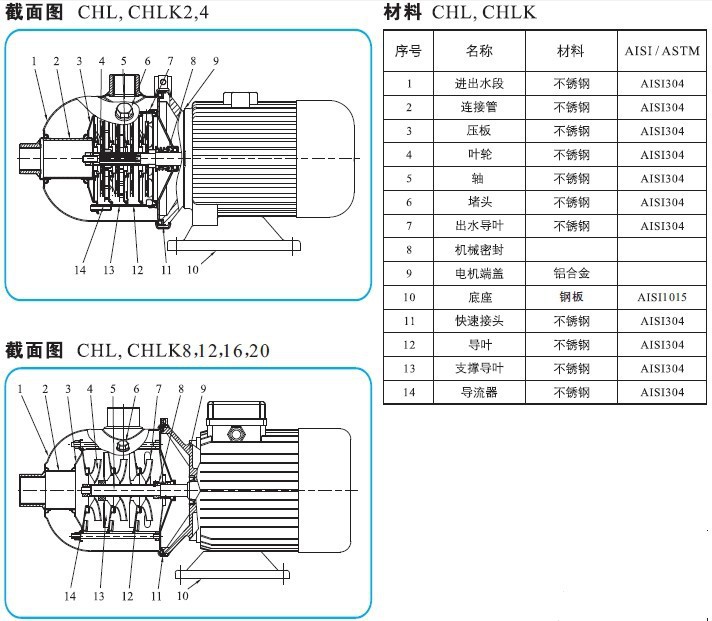

材质说明 (CHL/CHLK 系列标准)
| 部件名称 |
材料 |
标准 |
| 进出水段 |
不锈钢 |
AISI304 |
| 连接管/压板 |
不锈钢 |
AISI304 |
| 叶轮/轴 |
不锈钢 |
AISI304 |
| 出水导叶/导叶 |
不锈钢 |
AISI304 |
| 电机端盖 |
铝合金 |
- |
| 底座 |
钢板 |
AISI1015 |
| 机械密封 |
- |
- |

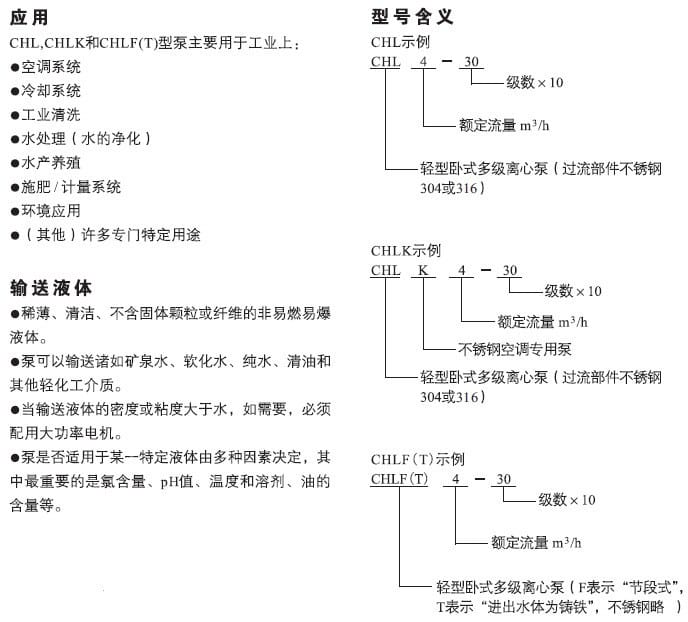

型号含义
- CHL：轻型卧式多级离心泵（过流部件不锈钢 304 或 316）
- CHLK：不锈钢空调专用泵
- CHLF(T)：节段式泵（F 表示节段式，T 表示进出水体为铸铁）
- 数字含义：例如 CHL4-30，4 表示额定流量 (m³/h)，30 表示级数×10。
(注：本产品 SHL 系列性能与结构参照 CHL 系列标准执行)
整理自南元泵业技术资料
