南元泵业 SDL 系列不锈钢立式多级离心泵产品规格书
1. 核心特点
- 材质优良：采用不锈钢材质，耐腐蚀性强，适用于轻度腐蚀性液体。
- 结构紧凑：立式多级设计，占地面积小，安装便捷。
- 通用性强：性能参数同南方泵业 CDLF 系列，互换性好。
- 智能保护：可选配智能保护器，有效防止干转、缺相、过载。
- 高效节能：配合标准高效电机，运行稳定，能耗低。
2. 技术参数
- 泵类型：非自吸立式多级离心泵
- 电机特性：全封闭风冷式二级标准电机
- 防护等级：IP55
- 绝缘等级：F 级
- 额定转速：2900rpm / 2950rpm
- 电源标准：50Hz (1×220-230/240V 或 3×200-220/346-380V 等)
- 液体温度：常温型 -15℃至 +70℃；热水型 -15℃至 +120℃
- 环境温度：最高 +40℃
- 海拔高度：最高 1000m
- 功率范围：0.37KW - 45KW (涵盖 SDL1 至 SDL45 系列)
3. 应用行业
- 供水系统：水厂过滤与输送、分区送水、主管增压、高层建筑增压。
- 工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
- 液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸碱液体输送。
- 水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池循环。
- 农业灌溉：农田灌溉、喷灌、滴灌系统。
4. 安装条件
- 介质要求：稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
- 环境要求：安装场所应通风良好，环境温度不超过 40℃，海拔不超过 1000m。
- 电气要求：需匹配相应电压等级的电源，建议配置智能保护器。
- 管道连接：泵进出水口在泵底同一直线上，便于管道布局。
5. 注意事项
- 性能曲线：参照加粗曲线的性能范围使用，避免流量过小导致过热或流量过大导致电机过载。
- 运行保护：严禁泵干转，建议启用缺相、过载保护功能。
- 测试标准：性能曲线基于 20℃不含空气的水测试，运动粘度为 1mm²/s，容差符合 ISO9906 附录 A。
- 维护检查：定期检查电机绝缘及泵体连接螺栓紧固情况。
6. 型号系列参考 (基于提供数据)
- SDL1 系列：SDL1-3 至 SDL1-36 (功率 0.37KW-2.2KW)
- SDL2 系列：SDL2-2 至 SDL2-26 (功率 0.37KW-3KW)
- SDL3 系列：SDL3-2 至 SDL3-36 (功率 0.37KW-3KW)
- SDL4 系列：SDL4-2 至 SDL4-22 (功率 0.37KW-4KW)
- SDL8 系列：SDL8-2 至 SDL8-16 (功率 0.75KW-7.5KW)
- SDL12/16/20 系列：涵盖多种级数，功率最高达 18.5KW
- SDL32/45 系列：大流量高扬程型号，功率最高达 45KW
- 代表型号：SDL20-60 (不锈钢立式多级离心泵)
注：具体选型请参考官方性能曲线图及实际工况需求。
SDL不锈钢立式多级离心泵(同南方泵业CDLF)
应用：
CDL/CDLF是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL适用于无腐蚀性液体，CDLF适用于轻度腐蚀性液体。
♦供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
♦工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
♦工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
♦水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
♦灌溉：农田灌溉、喷灌、滴灌。
运行条件：
♦稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
♦液体温度：常温型 -15℃至+70℃
热水型 -15℃至+120℃
♦环境温度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF为安装标准电机的非自吸立式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
电机：
♦电机为全封闭，风冷式二级标准电机。
♦防护等级：IP55
♦绝缘等级：F
♦标准电压：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

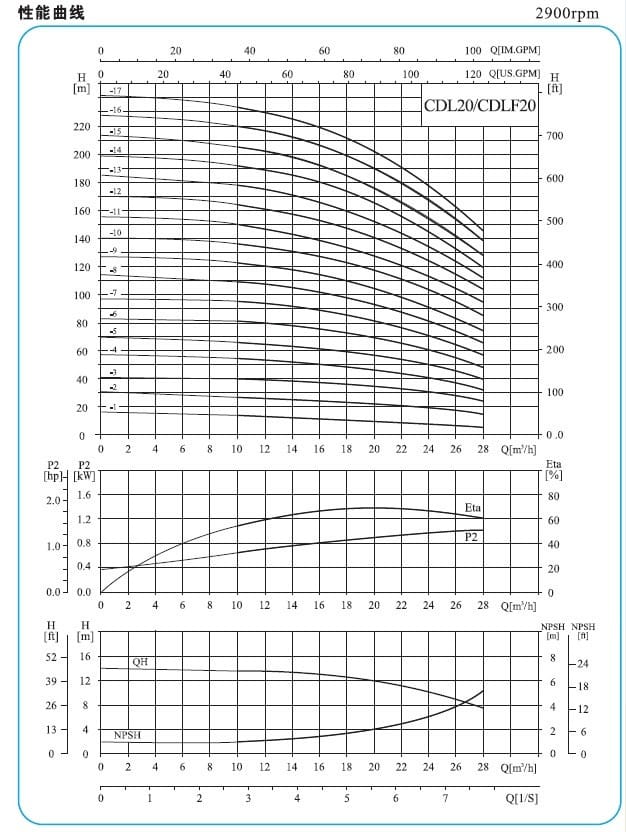

性能曲线：
下列说明适用于后面所示的曲线：
1、所有曲线都基于电机在恒速2900rpm或2950rpm的测量值。
2、曲线容差符合ISO9906，附录A。
3、测试采用20℃不含空气的水，运动粘度为1mm²/s。
4、泵的使用参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载等。
