南元泵业 SDLT 系列不锈钢立式多级离心泵产品详解
1. 核心特点
- 材质优良：泵体采用不锈钢材质，耐腐蚀性强，适用于多种介质。
- 结构紧凑：立式多级离心设计，进出水口位于泵底同一直线上，占地面积小，安装便捷。
- 通用兼容：性能参数与南方泵业 CDL 系列相同，便于系统替换与升级。
- 智能保护：可根据需要配置智能保护器，有效防止泵干转、缺相、过载等故障。
- 高效电机：配备全封闭风冷式二级标准电机，运行稳定可靠。
2. 技术参数
- 型号系列：覆盖 SDL1 至 SDL45 全系列（含 SDLT2-40 等具体型号）。
- 流量范围：约 1 m³/h 至 247 m³/h（根据不同型号及级数变化）。
- 功率范围：0.37 kW 至 45 kW。
- 额定转速：2900 rpm / 2950 rpm。
- 电机防护：防护等级 IP55，绝缘等级 F。
- 电压标准：50Hz，单相 220-240V，三相 200-415V。
- 性能标准：曲线容差符合 ISO9906 附录 A，测试基于 20℃不含空气的水。
3. 应用行业
- 供水系统：水厂过滤与输送、分区送水、主管增压、高层建筑增压供水。
- 工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
- 液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、轻度酸碱液体输送。
- 水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池循环。
- 农业灌溉：农田灌溉、喷灌、滴灌系统。
4. 安装与运行条件
- 介质要求：稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
- 液体温度：
- 常温型：-15℃ 至 +70℃
- 热水型：-15℃ 至 +120℃
- 环境温度：最高 +40℃。
- 海拔高度：最高 1000m。
- 安装方式：非自吸立式多级离心泵，电机轴通过联轴器直接与泵轴联接，拉杆螺栓固定耐压筒及过流部件。
5. 注意事项
- 运行范围：请参照性能曲线加粗范围使用，防止流量过小产生过热或流量过大使电机过载。
- 介质粘度：标准测试运动粘度为 1mm²/s，输送高粘度液体需重新核算性能。
- 电气保护：建议配置智能保护器，确保电机在异常工况下得到及时保护。
- 定期维护：定期检查联轴器、拉杆螺栓紧固情况及密封件状态，确保泵组长期稳定运行。
SDLT不锈钢立式多级离心泵(同南方泵业CDL)
应用：
CDL/CDLF是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL适用于无腐蚀性液体，CDLF适用于轻度腐蚀性液体。
♦供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
♦工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
♦工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
♦水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
♦灌溉：农田灌溉、喷灌、滴灌。
运行条件：
♦稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
♦液体温度：常温型 -15℃至+70℃
热水型 -15℃至+120℃
♦环境温度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF为安装标准电机的非自吸立式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
电机：
♦电机为全封闭，风冷式二级标准电机。
♦防护等级：IP55
♦绝缘等级：F
♦标准电压：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

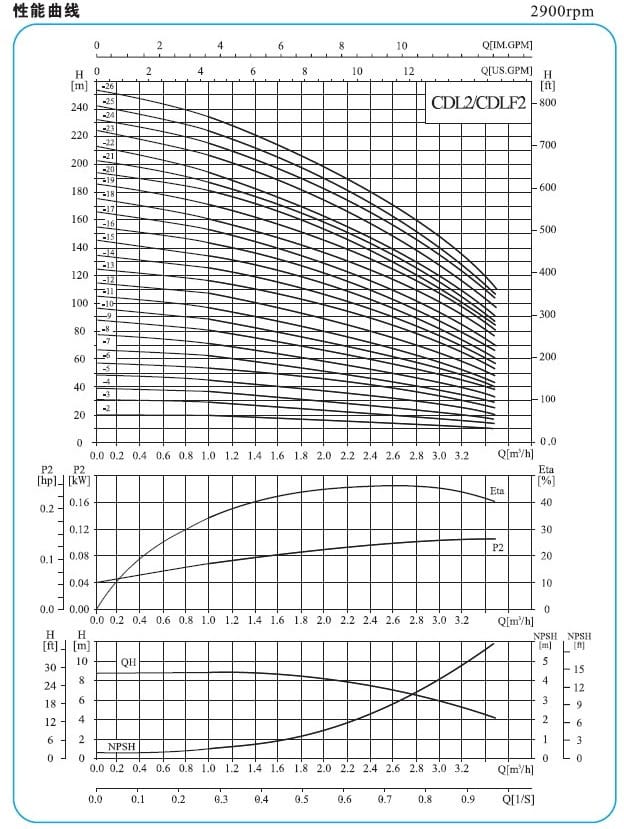

性能曲线：
下列说明适用于后面所示的曲线：
1、所有曲线都基于电机在恒速2900rpm或2950rpm的测量值。
2、曲线容差符合ISO9906，附录A。
3、测试采用20℃不含空气的水，运动粘度为1mm²/s。
4、泵的使用参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载等。
