南元泵业 SDL 系列不锈钢立式多级离心泵产品详解
1. 核心特点
- 产品定位：SDL 系列不锈钢立式多级离心泵，性能对标南方泵业 CDLF 系列，是一款多功能流体输送设备。
- 结构设计：采用非自吸式立式多级结构，电机轴通过联轴器直接与泵轴联接，拉杆螺栓固定耐压筒与过流部件，进出水口位于泵底同一直线上，结构紧凑。
- 材质工艺：主要过流部件采用不锈钢材质，耐腐蚀性强，适用于多种介质。
- 智能保护：可根据需求配置智能保护器，有效防止泵干转、缺相、过载等故障，延长设备寿命。
- 电机配置：配备全封闭风冷式二级标准电机，运行稳定可靠。
2. 技术参数
2.1 电机参数
- 防护等级：IP55
- 绝缘等级：F 级
- 额定频率：50Hz
- 标准电压：
- 单相：1×220-230/240V
- 三相：3×200-220/346-380V / 3×220-240/380-415V / 3×380-415V
- 额定转速：2900rpm 或 2950rpm
2.2 性能标准
- 测试标准：曲线容差符合 ISO9906 附录 A 标准。
- 测试介质：20℃不含空气的水，运动粘度为 1mm²/s。
- 性能范围：建议参照性能曲线中的加粗范围使用，以避免流量过小导致过热或流量过大导致电机过载。
2.3 型号与功率范围（基于现有数据）
- 系列覆盖：涵盖 SDL1、SDL2、SDL3、SDL4、SDL8、SDL12、SDL16、SDL20、SDL32、SDL45 等多个系列。
- 功率范围：电机功率覆盖 0.37kW 至 45kW 以上。
- 扬程范围：根据不同级数（如 -3 至 -90 级等），扬程覆盖广泛，可满足从低压到高压的不同需求。
- 典型型号示例：
- 小流量高扬程：SDL1 系列（功率 0.37-2.2kW）
- 中流量中扬程：SDL4、SDL8 系列（功率 0.37-7.5kW）
- 大流量高扬程：SDL32、SDL45 系列（功率 1.5-45kW）
3. 应用行业
- 供水系统：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压供水。
- 工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统增压。
- 液体输送：冷却和空调系统循环、锅炉给水和冷凝系统、机床配套、轻度酸碱液体输送。
- 水处理工程：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池水循环。
- 农业灌溉：农田灌溉、喷灌系统、滴灌系统。
4. 安装与运行条件
- 介质要求：必须为稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
- 液体温度：
- 常温型：-15℃ 至 +70℃
- 热水型：-15℃ 至 +120℃
- 环境温度：最高 +40℃。
- 海拔高度：最高海拔 1000m。
- 安装方式：立式安装，确保进出水口管路支撑稳固，避免应力作用于泵体。
5. 注意事项
- 选型警告：请务必参照性能曲线中的加粗性能范围进行选型，严禁在流量过小或过大的极端工况下长期运行，以防电机过热或过载损坏。
- 电气安全：接线前请确认电源电压与电机铭牌电压一致，电机必须可靠接地。
- 运行监控：建议配置智能保护器，实时监测干转、缺相及过载情况。
- 维护保养：定期检查机械密封及轴承状态，确保润滑良好，发现异常振动或噪音应立即停机检查。
- 环境适应：若使用环境海拔超过 1000m 或环境温度超过 40℃，需对电机功率进行降容修正或咨询厂家。
SDL不锈钢立式多级离心泵(同南方泵业CDLF)
应用：
CDL/CDLF是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL适用于无腐蚀性液体，CDLF适用于轻度腐蚀性液体。
♦供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
♦工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
♦工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
♦水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
♦灌溉：农田灌溉、喷灌、滴灌。
运行条件：
♦稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
♦液体温度：常温型 -15℃至+70℃
热水型 -15℃至+120℃
♦环境温度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF为安装标准电机的非自吸立式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
电机：
♦电机为全封闭，风冷式二级标准电机。
♦防护等级：IP55
♦绝缘等级：F
♦标准电压：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

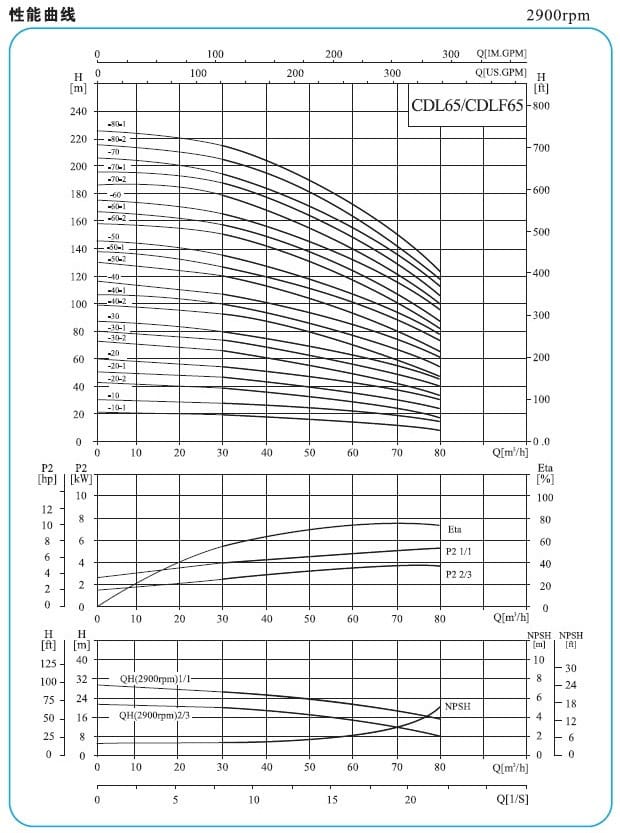

性能曲线：
下列说明适用于后面所示的曲线：
1、所有曲线都基于电机在恒速2900rpm或2950rpm的测量值。
2、曲线容差符合ISO9906，附录A。
3、测试采用20℃不含空气的水，运动粘度为1mm²/s。
4、泵的使用参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载等。
