南元泵业 SDL 系列不锈钢立式多级离心泵产品说明书
1. 核心特点
- 结构设计：采用立式多级离心结构，非自吸式设计，电机轴通过联轴器直接与泵轴联接，传动效率高。
- 材质耐用：泵体主要过流部件采用不锈钢材质，耐压筒与过流部件通过拉杆螺栓固定在泵头和进出水段之间，耐腐蚀且坚固。
- 兼容性强：性能参数与安装尺寸同南方泵业 CDLF 系列兼容，便于现有系统的替换与升级维护。
- 智能保护：可根据需求配置智能保护器，对泵干转、缺相、过载等异常情况进行有效保护，延长设备寿命。
- 安装便捷：泵进出水口设计在泵底同一直线上，结构紧凑，节省空间，管路布置更加方便。
2. 技术参数
- 型号系列：SDL 系列（涵盖 SDL1 至 SDL32 等多种规格，含 SDL90-30 等具体型号）
- 电机类型：全封闭风冷式二级标准电机
- 防护等级：IP55
- 绝缘等级：F 级
- 额定电压：
- 单相：220-230/240V
- 三相：200-220/346-380V / 220-240/380-415V / 380-415V
- 额定频率：50Hz
- 额定转速：2900rpm 或 2950rpm
- 介质温度：
- 常温型：-15℃ 至 +70℃
- 热水型：-15℃ 至 +120℃
- 环境温度：最高 +40℃
- 海拔高度：最高 1000m
- 功率范围：0.37kW 至 45kW（依据具体型号及级数配置）
- 性能标准：曲线容差符合 ISO9906 附录 A，测试采用 20℃不含空气的水。
3. 应用行业
- 供水系统：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压供水。
- 工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
- 液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、轻度腐蚀性酸碱液体输送。
- 水处理工程：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池水循环。
- 农业灌溉：农田灌溉、喷灌系统、滴灌系统。
4. 安装与运行条件
- 介质要求：仅适用于稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
- 环境要求：安装场所应通风良好，环境温度不得超过 40℃，海拔高度不超过 1000m。
- 电气连接：需严格按照电机铭牌电压进行接线，建议配置智能保护器以确保运行安全。
- 管路连接：进出水口在同一直线上，安装时需确保管路支撑稳固，避免外部应力作用于泵体导致变形或泄漏。
- 基础要求：泵应安装在坚固平整的基础上，地脚螺栓需紧固，以减少振动。
5. 注意事项
- 性能曲线参照：泵的使用请严格参照性能曲线中的加粗性能范围，以防流量过小产生过热和流量过大使电机过载。
- 介质兼容性：CDL 适用于无腐蚀性液体，CDLF 适用于轻度腐蚀性液体，严禁输送含固体颗粒或纤维的介质。
- 维护检查：定期检查电机运行状态、电流电压及泵体密封情况，防止泄漏或异常振动。
- 防冻措施：在低温环境下停用或使用时，需注意介质的防冻处理，排空泵内积水，防止泵体冻裂。
- 启动前检查：启动前应确认泵内已灌满液体，严禁空转，以免损坏机械密封。
SDL不锈钢立式多级离心泵(同南方泵业CDLF)
应用：
CDL/CDLF是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL适用于无腐蚀性液体，CDLF适用于轻度腐蚀性液体。
♦供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
♦工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
♦工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
♦水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
♦灌溉：农田灌溉、喷灌、滴灌。
运行条件：
♦稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
♦液体温度：常温型 -15℃至+70℃
热水型 -15℃至+120℃
♦环境温度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF为安装标准电机的非自吸立式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
电机：
♦电机为全封闭，风冷式二级标准电机。
♦防护等级：IP55
♦绝缘等级：F
♦标准电压：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

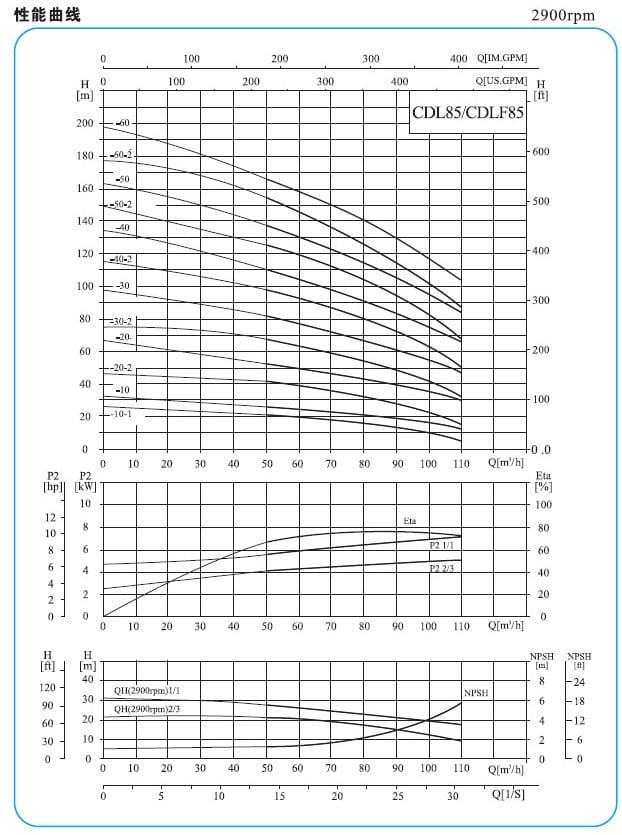

性能曲线：
下列说明适用于后面所示的曲线：
1、所有曲线都基于电机在恒速2900rpm或2950rpm的测量值。
2、曲线容差符合ISO9906，附录A。
3、测试采用20℃不含空气的水，运动粘度为1mm²/s。
4、泵的使用参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载等。
