南元泵业 SDLT 不锈钢立式多级离心泵产品详解
1. 产品概述
品牌：南元泵业
名称：SDLT 不锈钢立式多级离心泵（同南方泵业 CDL 系列）
典型型号：SDLT16-20
产品定位：多功能立式多级离心泵，适用于输送从自来水到工业液体的各种介质，适应不同温度、流量和压力范围。其中 CDL 适用于无腐蚀性液体，CDLF 适用于轻度腐蚀性液体。
2. 核心特点
- 结构设计：立式多级离心泵，非自吸式。电机轴通过联轴器直接与泵轴联接，进出口位于泵底同一直线上，安装便捷。
- 材质工艺：采用不锈钢材质，耐压筒与过流部件通过拉杆螺栓固定，坚固耐用。
- 智能保护：可根据需要配置智能保护器，有效防止泵干转、缺相、过载等故障。
- 电机配置：配备全封闭、风冷式二级标准电机，运行稳定。
- 通用兼容：性能与安装尺寸同南方泵业 CDL/CDLF 系列兼容，便于替换与维护。
3. 应用行业
本产品广泛应用于以下领域：
- 供水系统：水厂过滤与输送、分区送水、主管增压、高层建筑增压。
- 工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
- 液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸碱液体输送。
- 水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池循环。
- 农业灌溉：农田灌溉、喷灌、滴灌系统。
4. 技术参数
4.1 电机参数
- 类型：全封闭风冷式二级标准电机
- 防护等级：IP55
- 绝缘等级：F 级
- 标准电压：50Hz
- 单相：1×220-230/240V
- 三相：3×200-220/346-380V / 3×220-240/380-415V / 3×380-415V
- 转速：恒速 2900rpm 或 2950rpm
4.2 运行条件
- 介质要求：稀薄、干净、非易燃易爆，不含固体颗粒或纤维的液体。
- 液体温度：
- 常温型：-15℃ 至 +70℃
- 热水型：-15℃ 至 +120℃
- 环境温度：最高 +40℃
- 海拔高度：最高 1000m
4.3 性能曲线说明
- 所有曲线基于电机恒速 2900rpm 或 2950rpm 测量值。
- 曲线容差符合 ISO9906 附录 A 标准。
- 测试介质：20℃不含空气的水，运动粘度 1mm²/s。
- 使用建议：参照加粗曲线的性能范围使用，以防流量过小产生过热或流量过大使电机过载。

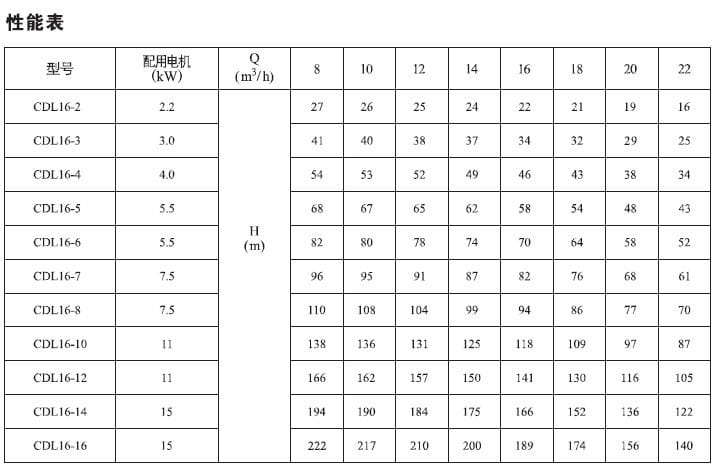

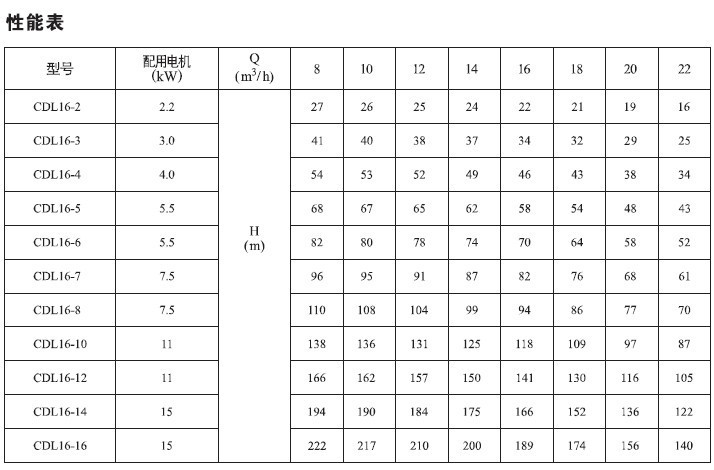

5. 型号与性能范围（部分精选）
based on provided data files, the series covers a wide range of models including SDL1, SDL2, SDL3, SDL4, SDL8, SDL12, SDL16, SDL20, SDL32, SDL45 etc.
- 功率范围：0.37kW 至 30kW
- 级数范围：1 级至 45 级及以上
- 流量范围：覆盖 1m³/h 至 200m³/h 以上不同工况需求
- 典型型号示例：
- SDL1 系列：功率 0.37-2.2kW，适用于小流量高扬程场景。
- SDL16 系列：功率 2.2-15kW，适用于中等流量增压。
- SDL32/45 系列：功率可达 30kW，适用于大流量工业输送。
(注：具体选型请参考官方详细性能曲线图及选型手册)
6. 安装与环境要求
- 安装位置：应安装在室内或受保护的环境中，避免雨淋。
- 基础要求：泵组需安装在坚固平整的基础上，以减少振动。
- 管道连接：进出口管道应独立支撑，避免重量压在泵体上；管路密封性良好，防止漏气影响吸程。
- 电气连接：必须由专业电工接线，确保电压与电机铭牌一致，并可靠接地。
7. 注意事项
- 严禁空转：启动前必须确保泵腔内充满液体，严禁干转，以免损坏机械密封。
- 介质检查：确保输送液体不含固体颗粒或长纤维，防止堵塞叶轮流道。
- 温度监控：输送高温液体时，需注意环境温度及电机散热情况。
- 运行范围：请勿在性能曲线范围之外长期运行，避免电机过载或泵体过热。
- 定期维护：定期检查轴承润滑、机械密封情况及螺栓紧固状态。
- 海拔限制：若使用地点海拔超过 1000m，需对电机功率进行修正或咨询厂家。
本说明书基于南元泵业 SDLT 系列通用技术资料整理，具体参数以实物铭牌及最新官方手册为准。
SDLT不锈钢立式多级离心泵(同南方泵业CDL)
应用：
CDL/CDLF是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL适用于无腐蚀性液体，CDLF适用于轻度腐蚀性液体。
♦供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
♦工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
♦工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
♦水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
♦灌溉：农田灌溉、喷灌、滴灌。
运行条件：
♦稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
♦液体温度：常温型 -15℃至+70℃
热水型 -15℃至+120℃
♦环境温度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF为安装标准电机的非自吸立式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
电机：
♦电机为全封闭，风冷式二级标准电机。
♦防护等级：IP55
♦绝缘等级：F
♦标准电压：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

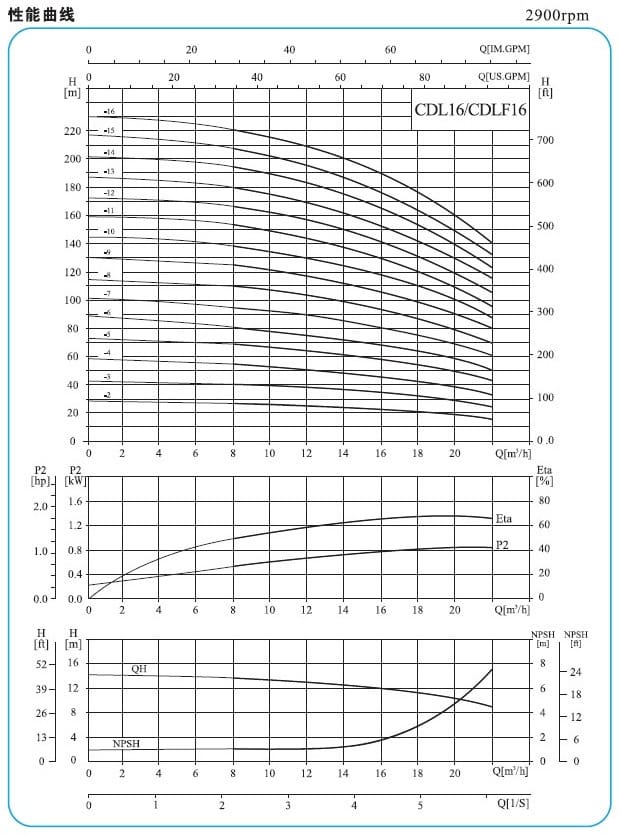

性能曲线：
下列说明适用于后面所示的曲线：
1、所有曲线都基于电机在恒速2900rpm或2950rpm的测量值。
2、曲线容差符合ISO9906，附录A。
3、测试采用20℃不含空气的水，运动粘度为1mm²/s。
4、泵的使用参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载等。
