南元泵业 SDL 系列不锈钢立式多级离心泵产品规格书
1. 产品概述
品牌：南元泵业
型号示例：SDL45-130-2
产品名称：不锈钢立式多级离心泵（同南方泵业 CDLF 系列）
产品描述：SDL 系列为不锈钢立式多级离心泵，采用标准电机驱动，非自吸式设计。泵体结构紧凑，进出水口位于泵底同一直线上，适用于输送清洁、无腐蚀性或轻度腐蚀性液体。
2. 核心特点
- 材质优良：过流部件采用不锈钢材质，耐腐蚀性强，适用于多种介质。
- 结构紧凑：立式多级设计，占地面积小，安装方便。
- 通用性强：性能参数对标 CDLF 系列，可替代性强。
- 智能保护：可根据需要配置智能保护器，有效防止干转、缺相、过载等故障。
- 连接可靠：电机轴通过联轴器直接与泵轴联接，拉杆螺栓固定耐压筒与过流部件，运行稳定。
3. 应用行业
本产品为多功能泵，适应不同温度、流量和压力范围，广泛应用于以下领域：
- 供水系统：水厂过滤与输送、分区送水、主管增压、高层建筑增压供水。
- 工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
- 工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸碱液体输送（CDLF 型）。
- 水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池循环。
- 农业灌溉：农田灌溉、喷灌、滴灌系统。
4. 技术参数
4.1 电机参数
- 电机类型：全封闭风冷式二级标准电机
- 防护等级：IP55
- 绝缘等级：F 级
- 额定频率：50Hz
- 标准电压：
- 单相：1×220-230/240V
- 三相：3×200-220/346-380V / 3×220-240/380-415V / 3×380-415V
- 额定转速：2900rpm 或 2950rpm
4.2 泵体参数
- 泵类型：非自吸立式多级离心泵
- 介质温度：
- 常温型：-15℃ 至 +70℃
- 热水型：-15℃ 至 +120℃
- 型号系列：涵盖 SDL1 至 SDL64 等多个流量系列（如 SDL1, SDL2, SDL3, SDL4, SDL8, SDL12, SDL16, SDL20, SDL32, SDL45, SDL64 等）。
- 功率范围：0.37kW 至 45kW（根据具体型号配置）。
- 性能标准：曲线容差符合 ISO9906 附录 A 标准。
5. 安装与运行条件
- 介质要求：稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
- 环境温度：最高 +40℃。
- 海拔高度：最高 1000m。
- 安装方式：立式安装，进出水口在同一直线上，需确保基础稳固。
- 性能使用范围：参照性能曲线中的加粗曲线范围，避免流量过小产生过热或流量过大导致电机过载。
6. 注意事项
- 介质检查：严禁输送含有固体颗粒、纤维或易燃易爆的液体，以免损坏泵体或引发安全事故。
- 温度控制：运行前确认介质温度是否在泵体允许范围内（常温型≤70℃，热水型≤120℃）。
- 电气保护：建议配置智能保护器，对干转、缺相、过载进行实时监控与保护。
- 运行区间：请务必在性能曲线推荐范围内使用，避免长期在极低流量或超大流量工况下运行。
- 环境限制：安装环境海拔不得超过 1000 米，环境温度不得超过 40℃，否则需降容使用或特殊定制。
- 测试标准：性能曲线基于 20℃不含空气的水（运动粘度 1mm²/s）测试，实际工况如有差异需进行换算。
注：具体选型请参考详细性能曲线图及选型手册，本规格书参数如有变更，恕不另行通知。
SDL不锈钢立式多级离心泵(同南方泵业CDLF)
应用：
CDL/CDLF是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL适用于无腐蚀性液体，CDLF适用于轻度腐蚀性液体。
♦供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
♦工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
♦工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
♦水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
♦灌溉：农田灌溉、喷灌、滴灌。
运行条件：
♦稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
♦液体温度：常温型 -15℃至+70℃
热水型 -15℃至+120℃
♦环境温度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF为安装标准电机的非自吸立式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
电机：
♦电机为全封闭，风冷式二级标准电机。
♦防护等级：IP55
♦绝缘等级：F
♦标准电压：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

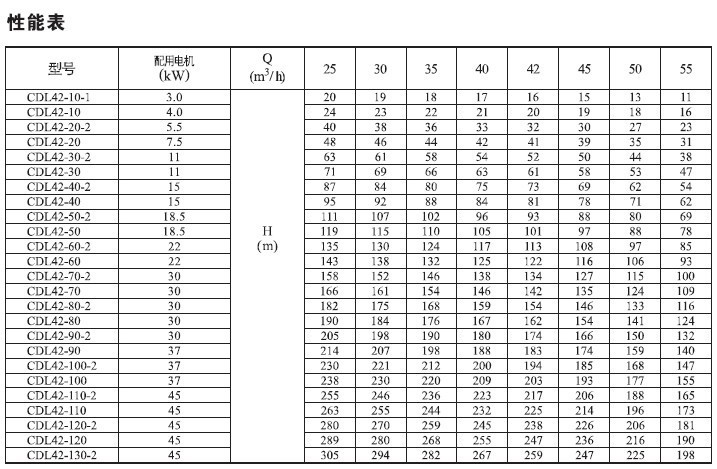

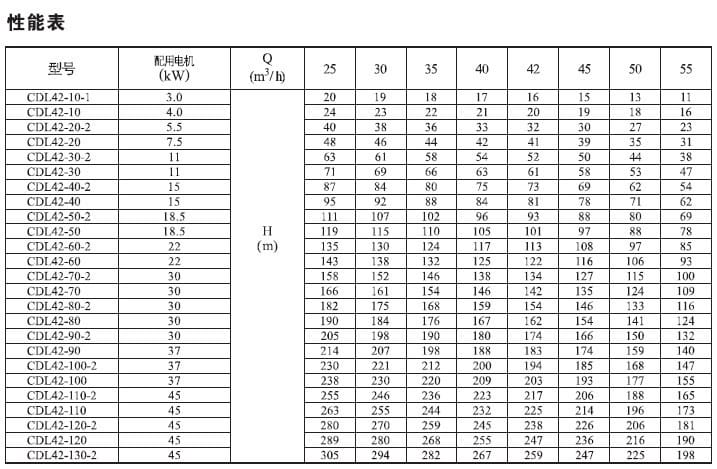

性能曲线：
下列说明适用于后面所示的曲线：
1、所有曲线都基于电机在恒速2900rpm或2950rpm的测量值。
2、曲线容差符合ISO9906，附录A。
3、测试采用20℃不含空气的水，运动粘度为1mm²/s。
4、泵的使用参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载等。
