南元泵业 SDL 系列不锈钢立式多级离心泵产品说明书

核心特点

多功能设计：兼容南方泵业 CDLF 标准，是一款多功能产品，可输送从自来水到工业液体的各种不同介质。
材质优良：采用不锈钢材质，耐腐蚀性强，CDL 适用于无腐蚀性液体，CDLF（SDL 不锈钢款）适用于轻度腐蚀性液体。
结构紧凑：立式多级离心结构，电机轴通过泵头用联轴器直接与泵轴联接，泵进出水口在泵底同一直线上，节省安装空间。
智能保护：可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
高效电机：配备全封闭、风冷式二级标准电机，运行稳定可靠。

技术参数

电机防护等级：IP55
绝缘等级：F 级
额定频率：50Hz
标准电压：
- 单相：1×220-230/240V
- 三相：3×200-220/346-380V / 3×220-240/380-415V / 3×380-415V
额定转速：2900rpm 或 2950rpm
性能标准：曲线容差符合 ISO9906 附录 A
测试介质：20℃不含空气的水，运动粘度为 1mm²/s
液体温度：
- 常温型：-15℃ 至 +70℃
- 热水型：-15℃ 至 +120℃
环境温度：最高 +40℃
海拔高度：最高 1000m

型号规格示例 (SDL4 系列)

型号	扬程 (m)	级数	功率 (kW)	转速 (rpm)
SDL4-2	15	4	0.37	2900
SDL4-3	24	4	0.55	2900
SDL4-4	32	4	0.75	2900
SDL4-5	40	4	1.1	2900
SDL4-8	64	4	1.5	2900
SDL4-10	81	4	2.2	2900
SDL4-16	129	4	3	2900
SDL4-22	178	4	4	2900

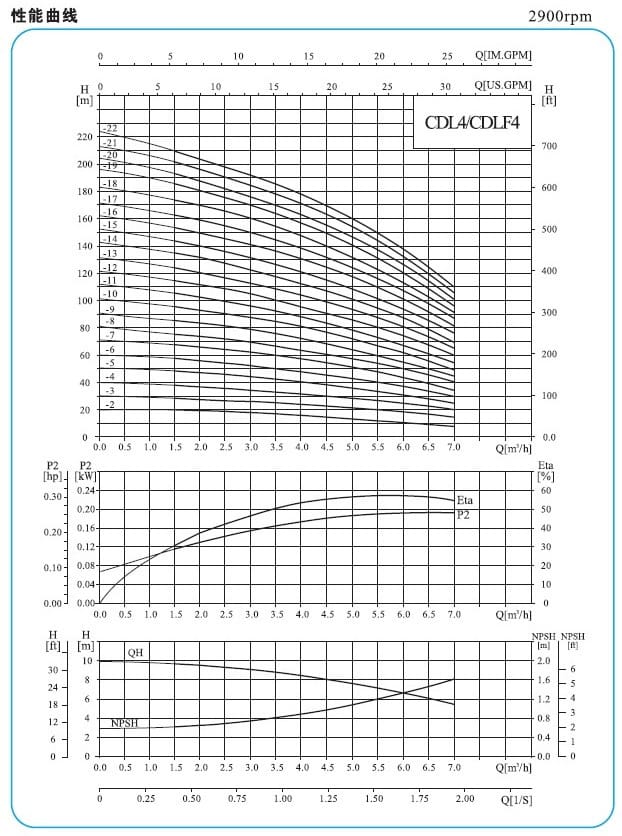

(注：产品涵盖 SDL1 至 SDL64 全系列，包括 SDL1, SDL2, SDL3, SDL4, SDL8, SDL12, SDL16, SDL20, SDL32, SDL45, SDL64 等多种规格，具体选型请参考详细性能曲线)

应用行业

供水系统：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱液体输送。
水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池循环。
灌溉系统：农田灌溉、喷灌、滴灌。

安装条件

介质要求：必须为稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
安装环境：环境温度不得超过 +40℃，海拔高度不超过 1000m。
基础要求：泵组应安装在坚实平整的基础上，能承受泵组重量及运行振动。
管路连接：泵进出水口在泵底同一直线上，便于管道布置，需确保管路支撑稳固。

注意事项

性能范围：泵的使用请参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载。
电气保护：建议配置智能保护器，确保泵在干转、缺相、过载等异常情况下得到保护。
介质兼容性：严格区分 CDL（无腐蚀性）与 CDLF/SDL（轻度腐蚀性）的应用场景，避免材质腐蚀。
运行监控：定期检查电机运行状态，确保电压稳定，避免在非标准电压下长期运行。

SDL不锈钢立式多级离心泵(同南方泵业CDLF)

应用：

CDL/CDLF是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL适用于无腐蚀性液体，CDLF适用于轻度腐蚀性液体。

♦供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
♦工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
♦工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
♦水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
♦灌溉：农田灌溉、喷灌、滴灌。
运行条件：
♦稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
♦液体温度：常温型 -15℃至+70℃

            热水型 -15℃至+120℃
♦环境温度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF为安装标准电机的非自吸立式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
电机：
♦电机为全封闭，风冷式二级标准电机。
♦防护等级：IP55
♦绝缘等级：F
♦标准电压：50Hz：1×220-230/240V
                3×200-220/346-380V
                3×220-240/380-415V
                  3×380-415V
