南元泵业 SDL 系列不锈钢立式多级离心泵 (SDL2-220)
1. 核心特点
- 结构设计：采用不锈钢材质制造的立式多级离心泵，结构紧凑，占地面积小。泵进出水口位于泵底同一直线上，便于管道连接与安装。
- 连接方式：电机轴通过联轴器直接与泵轴联接，利用拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，确保运行稳固。
- 智能保护：可根据实际需求配置智能保护器，对泵进行干转、缺相、过载等故障的有效保护，提升安全性。
- 兼容性强：性能与结构同南方泵业 CDLF 系列相似，便于现有系统的替换与维护。
- 高效电机：配备全封闭风冷式二级标准电机，防护等级 IP55，绝缘等级 F，运行平稳且效率高。
2. 技术参数
- 型号系列：涵盖 SDL1 至 SDL45 等多个规格（包括 SDL1、SDL2、SDL3、SDL4、SDL8、SDL12、SDL16、SDL20、SDL32、SDL45 等）。
- 额定转速：2900 rpm 或 2950 rpm（恒速测量）。
- 电机功率：0.37 kW 至 45 kW（根据具体型号配置，如 SDL2-22 为 2.2kW，SDL32 系列最高可达 45kW）。
- 电压标准：
- 单相：50Hz 1×220-230/240V
- 三相：50Hz 3×200-220/346-380V / 3×220-240/380-415V / 3×380-415V
- 性能标准：曲线容差符合 ISO9906 附录 A，测试介质为 20℃不含空气的水，运动粘度 1mm²/s。
- 典型参数示例 (SDL2 系列)：
- SDL2-2：扬程 15m，功率 0.37kW
- SDL2-10：扬程 98m，功率 1.5kW
- SDL2-26：扬程 198m，功率 3.0kW
3. 应用行业
- 供水系统：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压供水。
- 工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
- 液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、轻度腐蚀性酸碱液体。
- 水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池循环系统。
- 农业灌溉：农田灌溉、喷灌、滴灌系统。
4. 安装与运行条件
- 介质要求：稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
- 液体温度：
- 常温型：-15℃ 至 +70℃
- 热水型：-15℃ 至 +120℃
- 环境温度：最高 +40℃。
- 海拔高度：最高 1000m。
- 安装方式：非自吸立式安装，需确保进出口管道支撑稳固，避免应力作用于泵体。
5. 注意事项
- 性能曲线使用：请参照加粗曲线的性能范围使用，避免流量过小导致泵过热或流量过大引起电机过载。
- 防护配置：建议配置智能保护器以监测干转、缺相及过载情况，延长设备寿命。
- 介质兼容性：CDL 适用于无腐蚀性液体，CDLF（本泵同类）适用于轻度腐蚀性液体，严禁输送强腐蚀性或含颗粒介质。
- 电气安全：接线需符合电机铭牌电压标准，确保接地良好。防护等级 IP55 虽具备防尘防水能力，但仍需避免电机直接浸泡在水中。
- 维护检查：定期检查拉杆螺栓紧固情况及联轴器状态，确保运行无声响异常。
SDL不锈钢立式多级离心泵(同南方泵业CDLF)
应用：
CDL/CDLF是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL适用于无腐蚀性液体，CDLF适用于轻度腐蚀性液体。
♦供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
♦工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
♦工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
♦水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
♦灌溉：农田灌溉、喷灌、滴灌。
运行条件：
♦稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
♦液体温度：常温型 -15℃至+70℃
热水型 -15℃至+120℃
♦环境温度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF为安装标准电机的非自吸立式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
电机：
♦电机为全封闭，风冷式二级标准电机。
♦防护等级：IP55
♦绝缘等级：F
♦标准电压：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

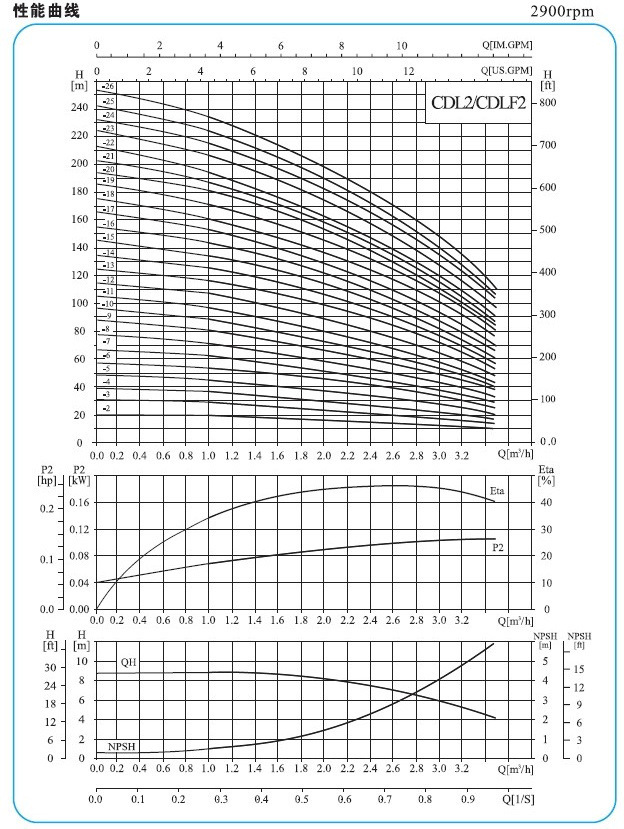

性能曲线：
下列说明适用于后面所示的曲线：
1、所有曲线都基于电机在恒速2900rpm或2950rpm的测量值。
2、曲线容差符合ISO9906，附录A。
3、测试采用20℃不含空气的水，运动粘度为1mm²/s。
4、泵的使用参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载等。
