南元泵业 SDL 系列不锈钢立式多级离心泵产品规格书
1. 核心特点
- 材质耐用：采用不锈钢材质，耐腐蚀性强，适用于轻度腐蚀性液体（同 CDLF 标准）。
- 结构紧凑：立式多级离心设计，进出水口位于泵底同一直线上，节省空间。
- 智能保护：可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
- 电机优良：配备全封闭风冷式二级标准电机，运行稳定可靠。
- 通用兼容：性能与安装尺寸对标南方泵业 CDLF 系列，替换方便。
2. 技术参数
- 产品型号：SDL 系列（含 SDL32-160-2 等具体型号）
- 泵类型：非自吸立式多级离心泵
- 额定转速：2900 rpm / 2950 rpm
- 电机功率范围：0.37 kW - 45 kW
- 扬程范围：约 9 m - 247 m（依据不同级数与型号）
- 电压标准 (50Hz)：
- 单相：1×220-230/240V
- 三相：3×200-220/346-380V / 3×220-240/380-415V / 3×380-415V
- 防护等级：IP55
- 绝缘等级：F 级
- 介质温度：
- 常温型：-15℃ 至 +70℃
- 热水型：-15℃ 至 +120℃
- 测试标准：曲线容差符合 ISO9906 附录 A，测试介质为 20℃不含空气的水。
3. 应用行业
- 市政供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
- 工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
- 液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸碱液体。
- 水处理工程：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池循环。
- 农业灌溉：农田灌溉、喷灌、滴灌系统。
4. 安装条件
- 环境限制：环境温度最高 +40℃，海拔高度最高 1000m。
- 介质要求：必须为稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
- 机械连接：电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间。
- 管路要求：泵进出水口在泵底同一直线上，需确保管路支撑稳固，避免应力集中。
5. 注意事项
- 性能范围：泵的使用请参照性能曲线中的加粗曲线范围，以防流量过小产生过热和流量过大使电机过载。
- 介质兼容性：CDL 适用于无腐蚀性液体，CDLF（SDL 不锈钢款）适用于轻度腐蚀性液体，请严格根据介质特性选型。
- 运行监控：建议配置智能保护器，实时监测干转、缺相及过载情况，保障设备安全。
- 维护保养：定期检查电机绝缘等级及防护等级状态，确保在 IP55 及 F 级绝缘标准下运行。
SDL不锈钢立式多级离心泵(同南方泵业CDLF)
应用：
CDL/CDLF是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL适用于无腐蚀性液体，CDLF适用于轻度腐蚀性液体。
♦供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
♦工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
♦工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
♦水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
♦灌溉：农田灌溉、喷灌、滴灌。
运行条件：
♦稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
♦液体温度：常温型 -15℃至+70℃
热水型 -15℃至+120℃
♦环境温度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF为安装标准电机的非自吸立式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
电机：
♦电机为全封闭，风冷式二级标准电机。
♦防护等级：IP55
♦绝缘等级：F
♦标准电压：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

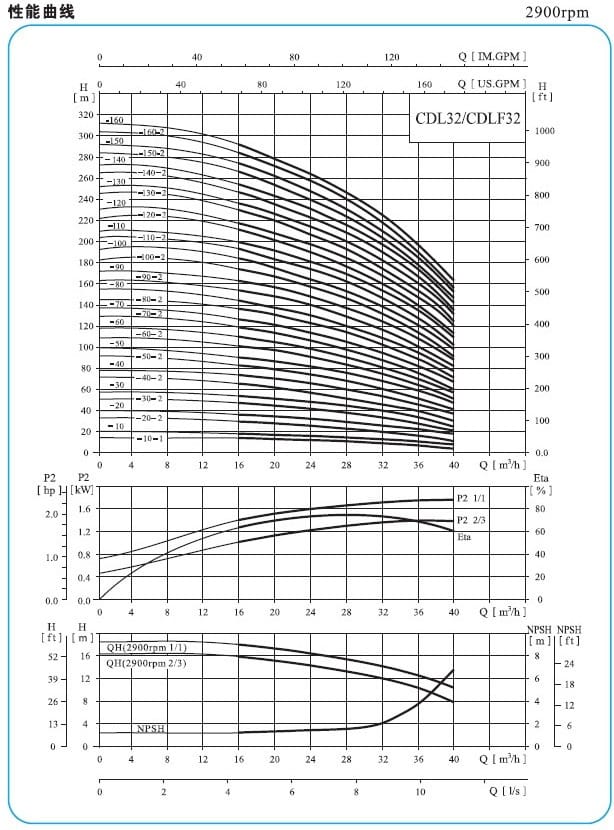

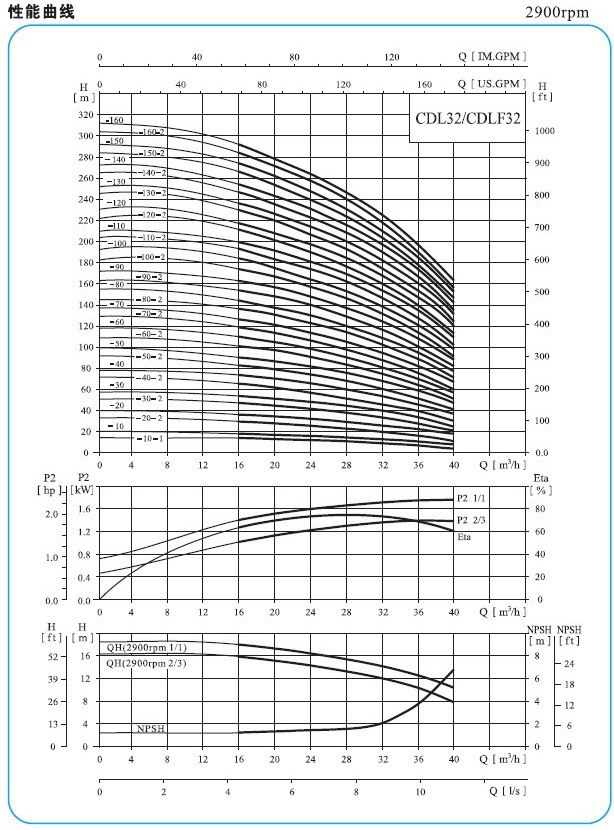

性能曲线：
下列说明适用于后面所示的曲线：
1、所有曲线都基于电机在恒速2900rpm或2950rpm的测量值。
2、曲线容差符合ISO9906，附录A。
3、测试采用20℃不含空气的水，运动粘度为1mm²/s。
4、泵的使用参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载等。
