南元泵业 SDLT 不锈钢立式多级离心泵产品说明书
1. 核心特点
- 兼容设计：结构性能同南方泵业 CDL 系列，通用性强，便于替换与维护。
- 材质优良：采用不锈钢材质，CDL 适用于无腐蚀性液体，CDLF 适用于轻度腐蚀性液体。
- 结构紧凑：立式多级离心设计，进出水口位于泵底同一直线上，节省安装空间。
- 智能保护：可根据需求配置智能保护器，有效防止泵干转、缺相、过载等故障。
- 高效电机：配备全封闭风冷式二级标准电机，运行稳定可靠。
2. 技术参数
- 产品型号: SDLT 系列（含 SDL1 至 SDL45 等多种规格，如 SDLT20-80）
- 额定转速: 2900 rpm / 2950 rpm
- 电机功率: 0.37 KW 至 45 KW
- 电源电压: 50Hz (1×220-240V 或 3×200-415V 等多种规格)
- 防护等级: IP55
- 绝缘等级: F 级
- 介质温度: 常温型 -15℃至 +70℃；热水型 -15℃至 +120℃
- 测试标准: 性能曲线容差符合 ISO9906 附录 A，基于 20℃清水测试
3. 应用行业
- 市政供水: 水厂过滤与输送、分区送水、主管增压、高层建筑二次供水。
- 工业增压: 流程水系统、清洗系统、高压冲洗系统、消防稳压系统。
- 工业液体: 冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸碱液体输送。
- 水处理工程: 超滤系统、反渗透系统、蒸馏系统、分离器、游泳池循环。
- 农业灌溉: 农田灌溉、喷灌、滴灌系统。
4. 安装与运行条件
- 介质要求: 必须为稀薄、干净、非易燃易爆液体，不含固体颗粒或纤维。
- 环境温度: 最高不超过 +40℃。
- 海拔限制: 最高海拔 1000m，超过此高度需修正电机功率。
- 安装形式: 非自吸立式安装，电机轴通过联轴器直接与泵轴联接，拉杆螺栓固定耐压筒与过流部件。
5. 注意事项
- 运行范围: 请严格参照性能曲线加粗区域使用，防止流量过小产生过热或流量过大导致电机过载。
- 介质粘度: 标准测试基于运动粘度 1mm²/s 的水，输送高粘度液体需咨询厂家。
- 安全防护: 建议配置智能保护器，对干转、缺相、过载进行有效保护，延长泵的使用寿命。
- 维护检查: 定期检查电机绝缘等级及防护等级完整性，确保 IP55 防护有效。
SDLT不锈钢立式多级离心泵(同南方泵业CDL)
应用：
CDL/CDLF是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL适用于无腐蚀性液体，CDLF适用于轻度腐蚀性液体。
♦供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
♦工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
♦工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
♦水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
♦灌溉：农田灌溉、喷灌、滴灌。
运行条件：
♦稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
♦液体温度：常温型 -15℃至+70℃
热水型 -15℃至+120℃
♦环境温度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF为安装标准电机的非自吸立式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
电机：
♦电机为全封闭，风冷式二级标准电机。
♦防护等级：IP55
♦绝缘等级：F
♦标准电压：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

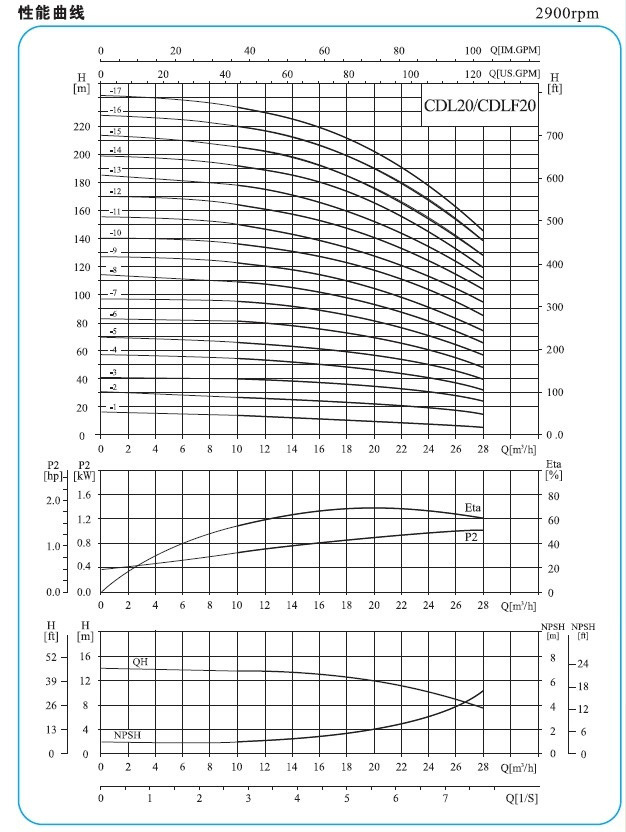

性能曲线：
下列说明适用于后面所示的曲线：
1、所有曲线都基于电机在恒速2900rpm或2950rpm的测量值。
2、曲线容差符合ISO9906，附录A。
3、测试采用20℃不含空气的水，运动粘度为1mm²/s。
4、泵的使用参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载等。
