南元泵业 SDL 系列不锈钢立式多级离心泵产品详解
1. 核心特点
- 通用性强：兼容南方泵业 CDLF 标准，多功能设计，可输送从自来水到工业液体的多种介质。
- 材质优选：采用不锈钢材质，CDL 型适用于无腐蚀性液体，CDLF 型适用于轻度腐蚀性液体。
- 结构紧凑：立式多级离心设计，电机轴通过联轴器直接与泵轴联接，进出水口位于泵底同一直线，节省安装空间。
- 智能安全：可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
- 高效电机：配备全封闭、风冷式二级标准电机，运行效率高，噪音低。
2. 技术参数
- 电机参数：
- 防护等级：IP55
- 绝缘等级：F 级
- 标准电压：单相 1×220-240V；三相 3×200-415V
- 频率：50Hz
- 运行条件：
- 液体温度：常温型 -15℃ 至 +70℃；热水型 -15℃ 至 +120℃
- 环境温度：最高 +40℃
- 海拔高度：最高 1000m
- 介质要求：稀薄、干净、非易燃易爆、不含固体颗粒或纤维
- 性能标准：
- 转速：恒速 2900rpm 或 2950rpm
- 曲线容差：符合 ISO9906 附录 A
- 测试介质：20℃不含空气的水，运动粘度 1mm²/s
- 型号规格：
- 系列覆盖：SDL1 至 SDL45 系列（包含 SDL1, SDL2, SDL3, SDL4, SDL8, SDL12, SDL16, SDL20, SDL32, SDL45 等）
- 功率范围：0.37kW 至 45kW
- 扬程范围：最高可达 247 米（依据具体型号而定）
3. 应用行业
- 供水系统：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
- 工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
- 工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱液输送。
- 水处理工程：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池循环。
- 农业灌溉：农田灌溉、喷灌、滴灌系统。
4. 安装条件
- 基础要求：泵应安装在坚固、平整的基础上，避免振动。
- 管路连接：进出水口在同一直线上，管路重量不得由泵体承担，需独立支撑。
- 电气安装：必须由专业电工接线，确保电压相符，接地可靠，建议配置过载保护开关。
- 环境限制：安装场所应通风良好，环境温度不超过 40℃，海拔不超过 1000m，避免雨淋。
5. 注意事项
- 运行范围：请参照性能曲线加粗部分的性能范围使用，防止流量过小产生过热或流量过大使电机过载。
- 启动检查：启动前需确认泵内已灌满液体，严禁空转。
- 定期维护：定期检查机械密封、轴承及电机运行状态，发现异常及时停机检修。
- 防冻保护：在寒冷季节停用时，务必排空泵内积水，防止冻裂泵体。
- 配件建议：建议配置智能保护器，以实现对干转、缺相、过载的有效保护，延长设备寿命。
SDL不锈钢立式多级离心泵(同南方泵业CDLF)
应用：
CDL/CDLF是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL适用于无腐蚀性液体，CDLF适用于轻度腐蚀性液体。
♦供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
♦工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
♦工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
♦水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
♦灌溉：农田灌溉、喷灌、滴灌。
运行条件：
♦稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
♦液体温度：常温型 -15℃至+70℃
热水型 -15℃至+120℃
♦环境温度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF为安装标准电机的非自吸立式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
电机：
♦电机为全封闭，风冷式二级标准电机。
♦防护等级：IP55
♦绝缘等级：F
♦标准电压：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

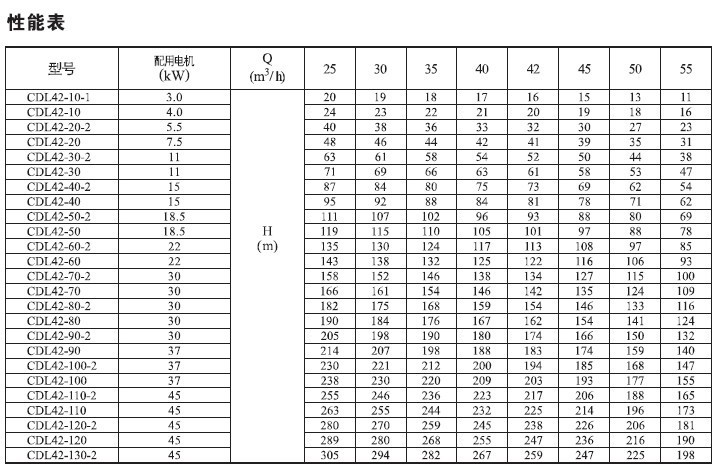

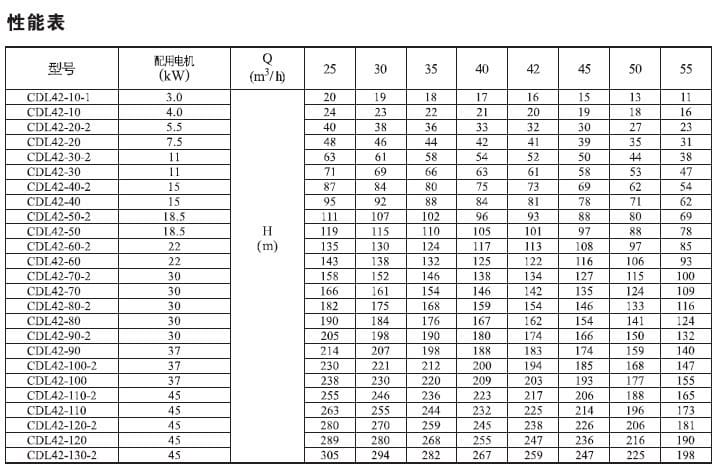

性能曲线：
下列说明适用于后面所示的曲线：
1、所有曲线都基于电机在恒速2900rpm或2950rpm的测量值。
2、曲线容差符合ISO9906，附录A。
3、测试采用20℃不含空气的水，运动粘度为1mm²/s。
4、泵的使用参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载等。
