南元泵业 SDLT 不锈钢立式多级离心泵产品说明书
核心特点
- 结构设计：采用不锈钢立式多级离心结构，进出水口位于泵底同一直线上，安装便捷，节省空间。
- 兼容互换：性能参数与安装尺寸同南方泵业 CDL 系列完全兼容，便于现有系统的升级与替换。
- 智能保护：支持配置智能保护器，可对泵干转、缺相、过载等异常情况进行有效保护，延长设备寿命。
- 坚固耐用：耐压筒与过流部件通过拉杆螺栓固定在泵头和进出水段之间，结构稳固，耐高压。
- 高效电机：配备全封闭风冷式二级标准电机，运行平稳，效率高。
技术参数
- 型号系列：涵盖 SDL1 至 SDL45 全系列（包含 SDLT20-30 等具体型号）。
- 电机规格：
- 防护等级：IP55
- 绝缘等级：F 级
- 额定转速：2900rpm / 2950rpm
- 电源电压：50Hz (1×220-230/240V 或 3×200-220/380-415V 等多种标准)
- 运行环境：
- 液体温度：常温型 -15℃至 +70℃，热水型 -15℃至 +120℃
- 环境温度：最高 +40℃
- 海拔高度：最高 1000m
- 性能标准：性能曲线基于 20℃不含空气的水测试，容差符合 ISO9906 附录 A 标准。
应用行业
- 市政供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑二次增压供水。
- 工业增压：工业流程水系统、清洗系统、高压冲洗系统、消防稳压系统。
- 液体输送：冷却和空调循环系统、锅炉给水和冷凝系统、机床配套冷却、酸碱液体输送（CDLF 型）。
- 水处理工程：超滤系统、反渗透系统、蒸馏系统、分离器配套、游泳池水循环。
- 农业灌溉：农田灌溉、喷灌系统、滴灌系统增压。
安装条件
- 介质要求：必须输送稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
- 环境要求：安装场所应通风良好，环境温度不得超过 40℃，海拔高度不超过 1000m。
- 电气连接：需按照电机铭牌标准电压接线，建议加装智能保护器以保障运行安全。
- 管道布置：泵进出水口在同一直线上，安装管道时应自然对齐，避免强制连接产生应力。
注意事项
- 选型指南：请严格参照性能曲线加粗部分的性能范围选型，防止流量过小产生过热或流量过大使电机过载。
- 介质适配：CDL 型适用于无腐蚀性液体，CDLF 型适用于轻度腐蚀性液体，严禁输送含固体颗粒介质。
- 运行监控：使用过程中应定期监测电机电流及泵体温度，发现异常振动或噪音应立即停机检查。
- 维护保养：定期检查联轴器、拉杆螺栓紧固情况及密封件状态，确保设备长期稳定高效运行。
SDLT不锈钢立式多级离心泵(同南方泵业CDL)
应用：
CDL/CDLF是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL适用于无腐蚀性液体，CDLF适用于轻度腐蚀性液体。
♦供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
♦工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
♦工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
♦水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
♦灌溉：农田灌溉、喷灌、滴灌。
运行条件：
♦稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
♦液体温度：常温型 -15℃至+70℃
热水型 -15℃至+120℃
♦环境温度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF为安装标准电机的非自吸立式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
电机：
♦电机为全封闭，风冷式二级标准电机。
♦防护等级：IP55
♦绝缘等级：F
♦标准电压：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

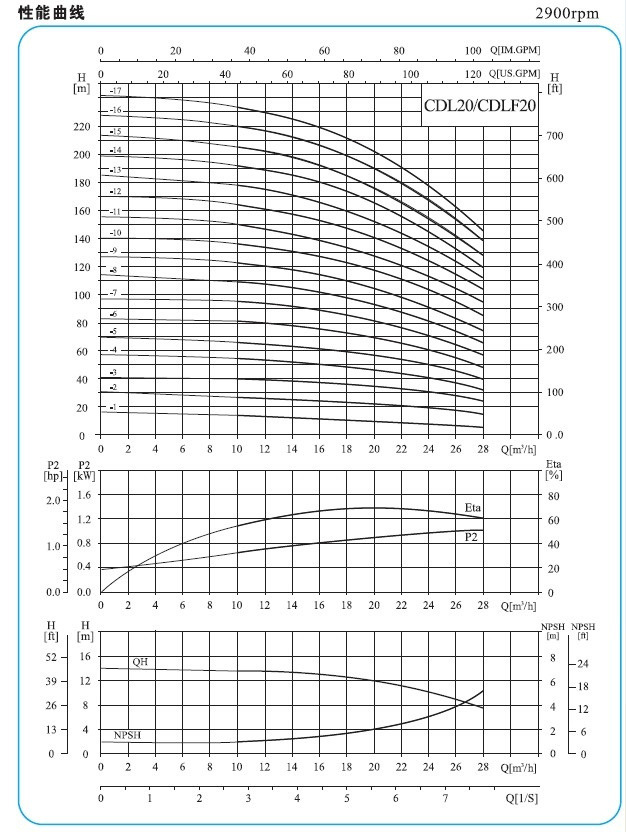

性能曲线：
下列说明适用于后面所示的曲线：
1、所有曲线都基于电机在恒速2900rpm或2950rpm的测量值。
2、曲线容差符合ISO9906，附录A。
3、测试采用20℃不含空气的水，运动粘度为1mm²/s。
4、泵的使用参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载等。
