浙江南元泵业 SDLT 不锈钢立式多级离心泵产品规格书
1. 核心特点
- 结构设计：立式多级离心泵，电机轴通过联轴器直接与泵轴联接，进出水口位于泵底同一直线上，结构紧凑，占地面积小。
- 材质工艺：采用不锈钢材质（SDLT），耐腐蚀性强，性能对标南方泵业 CDL/CDLF 系列标准。
- 智能保护：可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护，提升运行安全性。
- 电机配置：全封闭风冷式二级标准电机，防护等级 IP55，绝缘等级 F 级，运行稳定可靠。
2. 技术参数
- 转速：2900rpm / 2950rpm (恒速)
- 电压标准：50Hz (1×220-230/240V 或 3×200-220/346-380V 等)
- 液体温度：常温型 -15℃至 +70℃；热水型 -15℃至 +120℃
- 环境温度：最高 +40℃
- 海拔高度：最高 1000m
- 介质要求：稀薄、干净、非易燃易爆、不含固体颗粒或纤维
- 性能标准：曲线容差符合 ISO9906 附录 A，测试介质为 20℃不含空气的水，运动粘度 1mm²/s

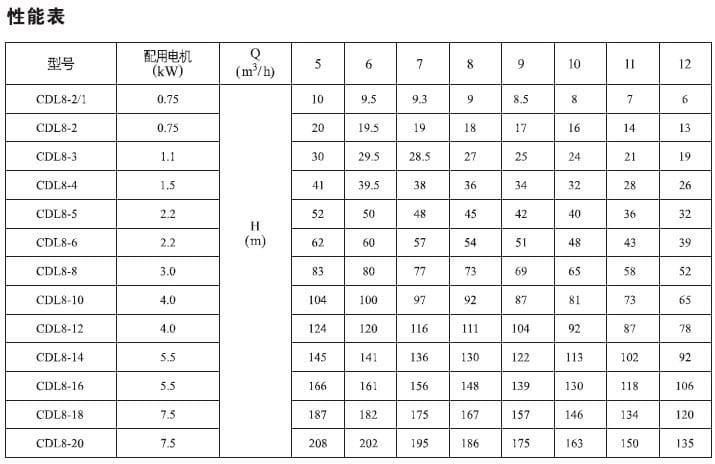

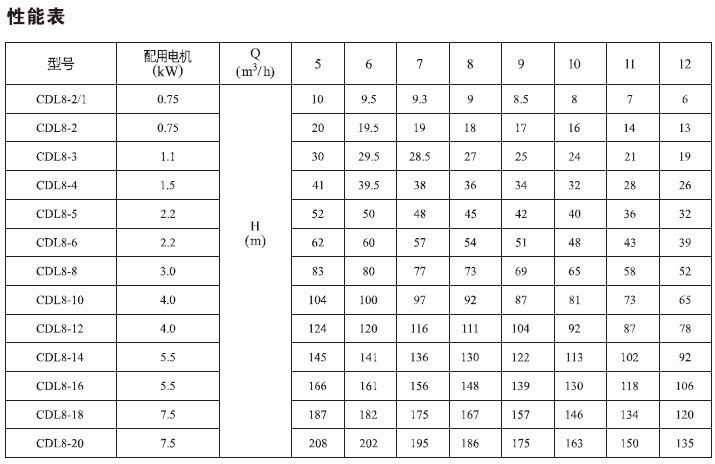

- 型号范围：涵盖 SDL1 至 SDL45 系列（包括 SDL1-3 至 SDL32-130 等多种规格），功率范围 0.37KW 至 45KW
3. 应用行业
- 供水系统：水厂过滤与输送、分区送水、主管增压、高层建筑增压供水。
- 工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
- 液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、轻度酸碱液体输送（CDLF 适用于轻度腐蚀性液体）。
- 水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池循环。
- 农业灌溉：农田灌溉、喷灌、滴灌系统。
4. 安装与运行条件

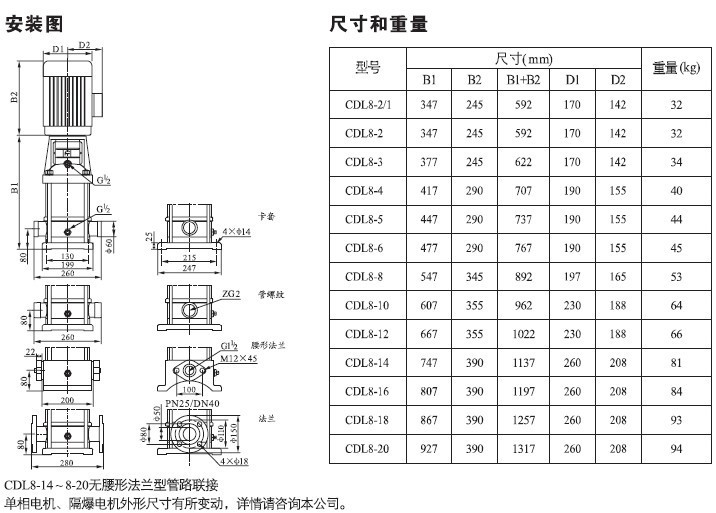

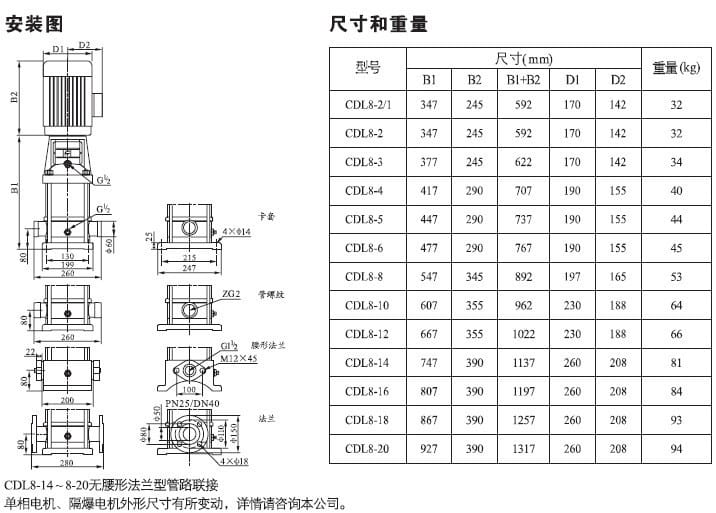

- 安装方式：非自吸立式安装，需确保基础稳固，进出水管路支撑独立，避免管路应力作用于泵体。
- 介质条件：仅适用于清洁液体，严禁输送含固体颗粒或纤维的介质，以免损坏过流部件及机械密封。
- 环境限制：安装环境海拔不得超过 1000 米，环境温度不得超过 40℃，保持通风良好。
- 电气连接：需根据铭牌电压正确接线，建议配置智能保护器以确保运行安全，电机轴与泵轴联接需同心。
5. 注意事项
- 性能曲线使用：请参照加粗曲线的性能范围使用，避免流量过小导致泵内过热或流量过大引起电机过载。
- 维护检查：定期检查拉杆螺栓紧固情况，确保耐压筒与过流部件固定可靠，防止泄漏。
- 启动保护：首次启动前需确认泵腔内充满液体，防止干转损坏机械密封，严禁空转。
- 型号选择：根据实际工况的流量和扬程需求，对照性能曲线选择合适的型号（如 SDL8-60 等），确保运行在高效区，延长设备寿命。
SDLT不锈钢立式多级离心泵(同南方泵业CDL)
应用：
CDL/CDLF是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL适用于无腐蚀性液体，CDLF适用于轻度腐蚀性液体。
♦供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
♦工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
♦工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
♦水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
♦灌溉：农田灌溉、喷灌、滴灌。
运行条件：
♦稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
♦液体温度：常温型 -15℃至+70℃
热水型 -15℃至+120℃
♦环境温度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF为安装标准电机的非自吸立式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
电机：
♦电机为全封闭，风冷式二级标准电机。
♦防护等级：IP55
♦绝缘等级：F
♦标准电压：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

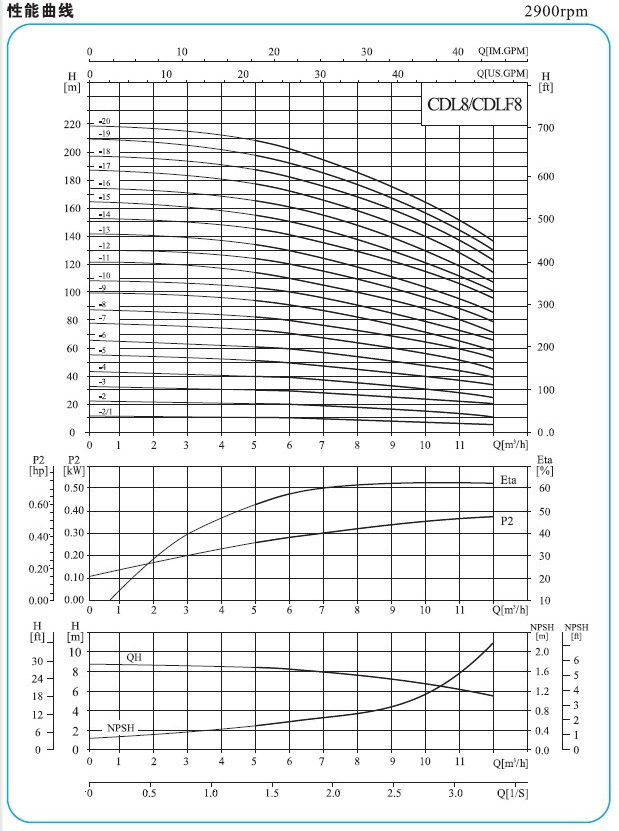

性能曲线：
下列说明适用于后面所示的曲线：
1、所有曲线都基于电机在恒速2900rpm或2950rpm的测量值。
2、曲线容差符合ISO9906，附录A。
3、测试采用20℃不含空气的水，运动粘度为1mm²/s。
4、泵的使用参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载等。
