南元泵业 SDLT 系列不锈钢立式多级离心泵产品详解

1. 核心特点

结构设计：采用不锈钢材质立式多级离心结构，进出口位于泵底同一直线上，安装便捷。
兼容性强：性能与尺寸同南方泵业 CDL 系列兼容，可直接替代使用。
连接方式：电机轴通过联轴器直接与泵轴联接，采用拉杆螺栓将耐压筒与过流部件固定，结构紧凑。
智能保护：可根据需求配置智能保护器，有效防护泵干转、缺相、过载等异常情况。
电机配置：标配全封闭风冷式二级标准电机，防护等级 IP55，绝缘等级 F 级，运行稳定可靠。

2. 技术参数

参数项目	规格指标
产品型号	SDLT 系列 (涵盖 SDL1, SDL2, SDL3, SDL4, SDL8, SDL12, SDL16, SDL20, SDL32, SDL45 等)
典型型号	SDLT32-40 (不锈钢立式多级离心泵)
额定转速	2900 rpm / 2950 rpm
电机功率	0.37 KW ~ 45 KW
扬程范围	约 9 m ~ 247 m (根据不同级数配置)
电源电压	50Hz: 1×220-230/240V; 3×200-220/346-380V; 3×220-240/380-415V; 3×380-415V
液体温度	常温型：-15℃ 至 +70℃; 热水型：-15℃ 至 +120℃
性能标准	曲线容差符合 ISO9906 附录 A，测试介质为 20℃不含空气的水

3. 应用行业

供水系统：水厂过滤与输送、分区送水、主管增压、高层建筑增压供水。
工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统增压。
液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、轻度酸碱液体输送。
水处理工程：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池循环系统。
农业灌溉：农田灌溉、喷灌、滴灌系统。

4. 安装与运行条件

介质要求：适用于稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
环境温度：最高环境温度 +40℃。
海拔高度：最高海拔 1000m。
安装形式：非自吸立式安装，需确保泵体垂直，进出口管路支撑牢固。
电机环境：电机为全封闭风冷式，需保证周围通风良好，避免高温积聚。

5. 注意事项

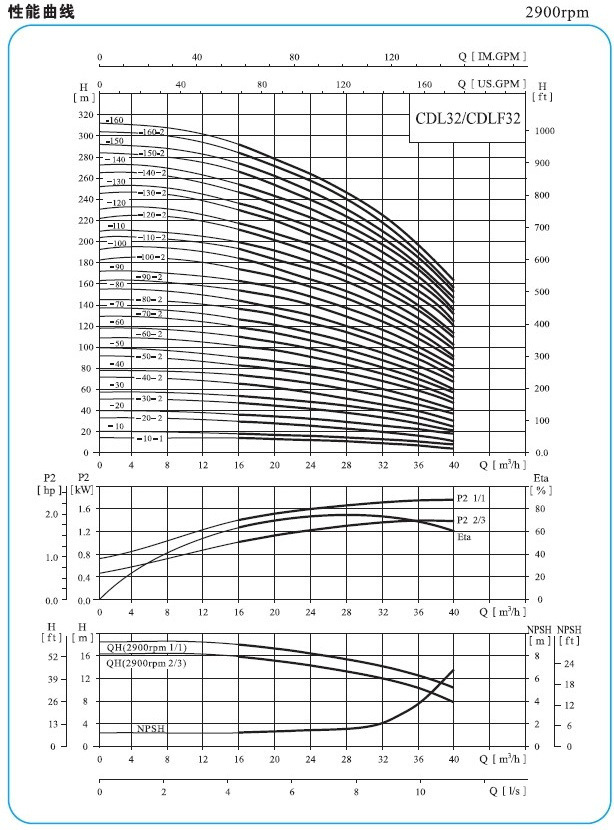

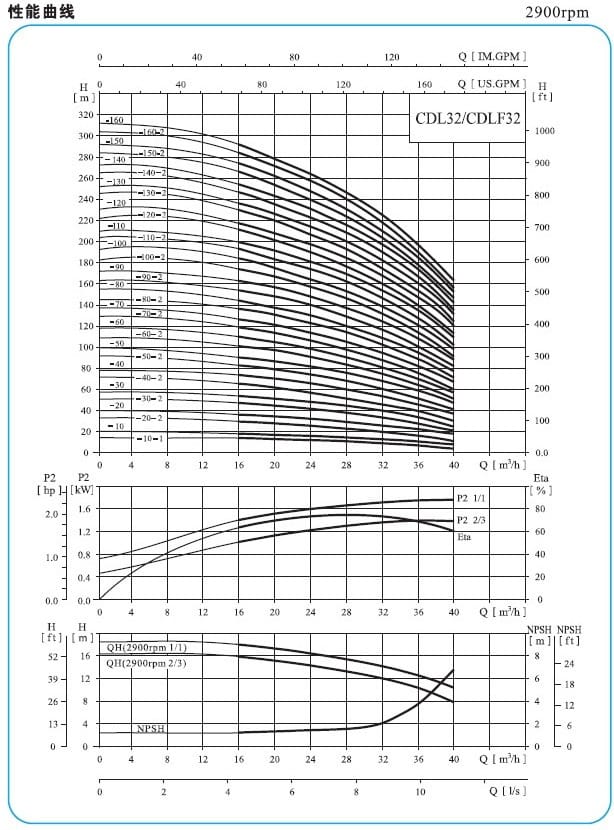

性能范围：泵的使用请参照性能曲线中的加粗曲线范围，避免流量过小产生过热或流量过大致使电机过载。
介质粘度：测试基于运动粘度 1mm²/s 的水，若输送高粘度液体需修正性能参数。
防护检查：使用前检查智能保护器设置，确保干转、缺相、过载保护功能正常。
定期维护：定期检查拉杆螺栓紧固情况及联轴器状态，防止松动影响运行稳定性。
严禁空转：严禁在无液状态下长时间运行，以免损坏机械密封及泵体部件。

SDLT不锈钢立式多级离心泵(同南方泵业CDL)

应用：

CDL/CDLF是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL适用于无腐蚀性液体，CDLF适用于轻度腐蚀性液体。

♦供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
♦工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
♦工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
♦水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
♦灌溉：农田灌溉、喷灌、滴灌。
运行条件：
♦稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
♦液体温度：常温型 -15℃至+70℃

            热水型 -15℃至+120℃
♦环境温度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF为安装标准电机的非自吸立式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
电机：
♦电机为全封闭，风冷式二级标准电机。
♦防护等级：IP55
♦绝缘等级：F
♦标准电压：50Hz：1×220-230/240V
                3×200-220/346-380V
                3×220-240/380-415V
                  3×380-415V
