南元泵业 SDLT 不锈钢立式多级离心泵产品说明书
1. 核心特点
- 多功能适应性：是一款多功能产品，可输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围。
- 材质区分明确：CDL 型号适用于无腐蚀性液体，CDLF 型号适用于轻度腐蚀性液体，均采用不锈钢立式多级结构。
- 结构紧凑高效：电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，进出水口在泵底同一直线上。
- 智能安全保护：可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
- 优质电机配置：配备全封闭、风冷式二级标准电机，防护等级 IP55，绝缘等级 F 级，运行稳定可靠。
2. 技术参数
- 产品型号：SDLT 系列（同南方泵业 CDL），涵盖 SDL1 至 SDL45 等多种规格（如 SDLT2-110）。
- 额定转速：2900 rpm 或 2950 rpm（恒速测量）。
- 电机功率：0.37 KW 至 45 KW（依据型号级数不同）。
- 扬程范围：约 9 m 至 247 m（具体取决于型号级数，如 SDL1 系列至 SDL45 系列）。
- 液体温度：常温型 -15℃ 至 +70℃；热水型 -15℃ 至 +120℃。
- 环境温度：最高 +40℃。
- 海拔高度：最高 1000 m。
- 电压标准：50Hz (1×220-230/240V 或 3×200-220/346-380V 等多种标准)。
- 测试标准：曲线容差符合 ISO9906 附录 A，测试采用 20℃不含空气的水，运动粘度为 1mm²/s。
3. 应用行业
- 供水系统：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
- 工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
- 工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱液体输送。
- 水处理工程：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池循环系统。
- 农业灌溉：农田灌溉、喷灌、滴灌系统。
4. 安装与运行条件
- 介质要求：必须为稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
- 安装方式：本泵为安装标准电机的非自吸立式多级离心泵，需垂直安装，确保进出水口管道对齐。
- 环境限制：运行环境海拔不得超过 1000 m，环境温度不得超过 +40℃。
- 电气连接：需严格按照电机标准电压接线，确保接地良好，防护等级达到 IP55 要求。
5. 注意事项
- 性能曲线参照：泵的使用请参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载。
- 粘度影响：技术参数基于运动粘度 1mm²/s 的水测试，若输送高粘度液体需修正性能参数。
- 保护装置：建议配置智能保护器，以避免干转、缺相、过载等故障损坏设备。
- 定期维护：定期检查电机绝缘等级及泵体密封情况，确保在允许的温度和压力范围内运行。
SDLT不锈钢立式多级离心泵(同南方泵业CDL)
应用：
CDL/CDLF是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL适用于无腐蚀性液体，CDLF适用于轻度腐蚀性液体。
♦供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
♦工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
♦工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
♦水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
♦灌溉：农田灌溉、喷灌、滴灌。
运行条件：
♦稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
♦液体温度：常温型 -15℃至+70℃
热水型 -15℃至+120℃
♦环境温度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF为安装标准电机的非自吸立式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
电机：
♦电机为全封闭，风冷式二级标准电机。
♦防护等级：IP55
♦绝缘等级：F
♦标准电压：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

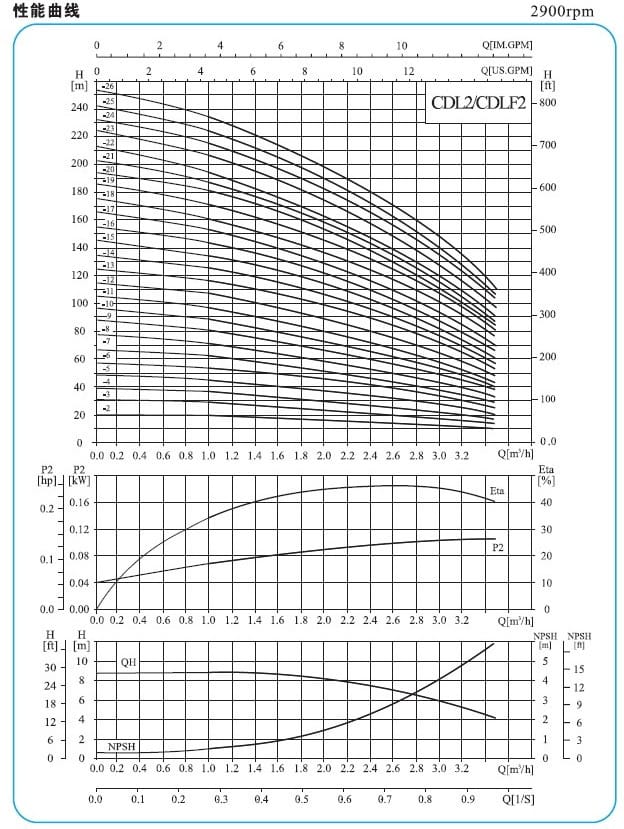

性能曲线：
下列说明适用于后面所示的曲线：
1、所有曲线都基于电机在恒速2900rpm或2950rpm的测量值。
2、曲线容差符合ISO9906，附录A。
3、测试采用20℃不含空气的水，运动粘度为1mm²/s。
4、泵的使用参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载等。
