南元泵业 SDL 系列不锈钢立式多级离心泵产品说明书

1. 核心特点

产品结构：不锈钢立式多级离心泵，非自吸式，电机轴通过联轴器直接与泵轴联接。
材质工艺：过流部件采用不锈钢材质，耐压筒与过流部件通过拉杆螺栓固定，进出水口位于泵底同一直线上。
电机配置：全封闭风冷式二级标准电机，防护等级 IP55，绝缘等级 F。
智能保护：可选配智能保护器，有效保护泵干转、缺相、过载等情况。
兼容型号：性能与结构同南方泵业 CDLF 系列兼容。

2. 应用行业

供水系统：水厂过滤与输送、分区送水、主管增压、高层建筑增压。
工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、轻度腐蚀性酸碱液体。
水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池循环。
农业灌溉：农田灌溉、喷灌、滴灌系统。

3. 技术参数

电机与电气参数

额定转速：2900 rpm / 2950 rpm
标准电压：50Hz
- 单相：1×220-230/240V
- 三相：3×200-220/346-380V / 3×220-240/380-415V / 3×380-415V
防护等级：IP55
绝缘等级：F 级

性能范围 (部分典型型号)

系列型号	级数范围	功率范围 (KW)	流量范围 (m³/h)	转速 (rpm)
SDL1	3-30	0.37-1.5	11.5-166	2900
SDL2	2-26	0.37-3	15-198	2900
SDL3	3-36	0.37-3	9-168	2900
SDL4	2-22	0.37-4	15-178	2900
SDL8	2-16	0.75-7.5	18-167	2900
SDL12	12-20	1.1-18.5	22-202	2900
SDL16	16	2.2-15	22-166	2900
SDL32	10-32	1.5-30	9-225	2900
SDL45	10-130	3-45	15-247	2900

注：性能曲线基于 20℃不含空气的水，运动粘度 1mm²/s 测试，容差符合 ISO9906 附录 A。

4. 安装与运行条件

介质要求：稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
液体温度：
- 常温型：-15℃ 至 +70℃
- 热水型：-15℃ 至 +120℃
环境温度：最高 +40℃
海拔高度：最高 1000m

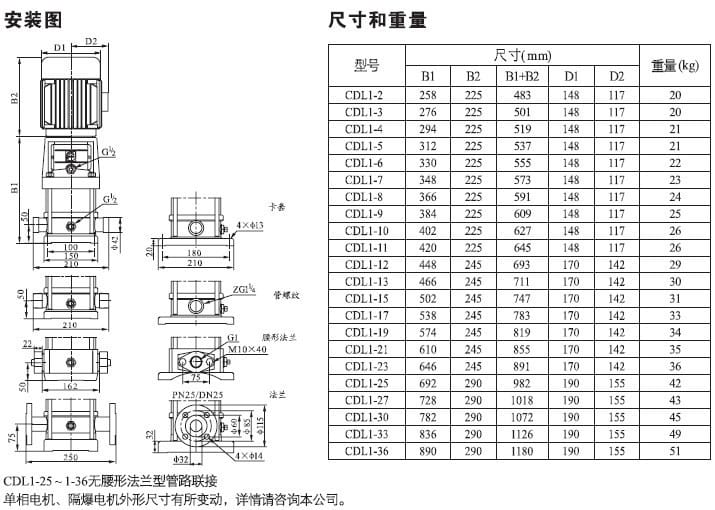

安装方式：立式安装，进出水口在泵底同一直线上。

5. 注意事项

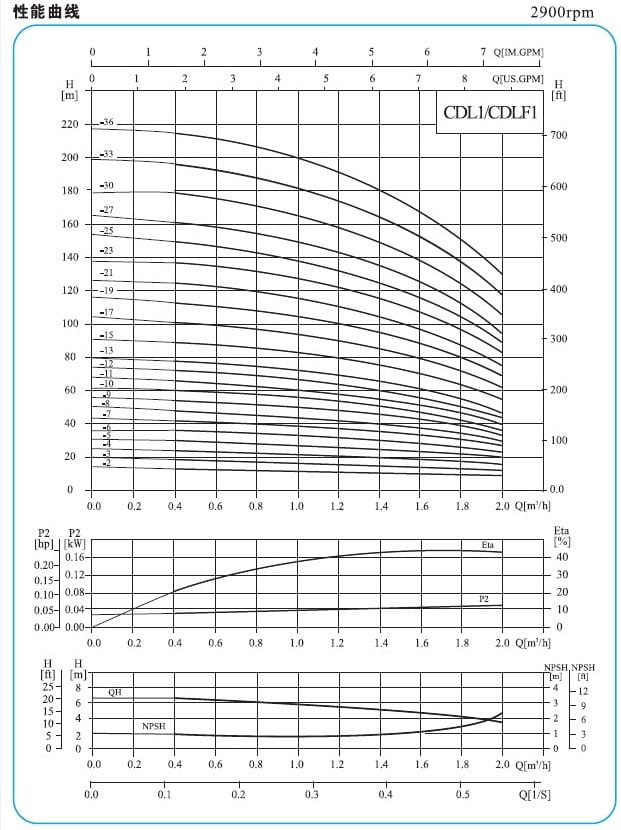

性能范围：请参照加粗曲线的性能范围使用，防止流量过小产生过热或流量过大使电机过载。
保护措施：建议配置智能保护器以监控干转、缺相及过载状态。
介质兼容性：CDL 适用于无腐蚀性液体，CDLF（SDL 不锈钢系列）适用于轻度腐蚀性液体。
测试标准：所有性能曲线基于电机恒速 2900rpm 或 2950rpm 测量值。

SDL不锈钢立式多级离心泵(同南方泵业CDLF)

应用：

CDL/CDLF是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL适用于无腐蚀性液体，CDLF适用于轻度腐蚀性液体。

♦供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
♦工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
♦工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
♦水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
♦灌溉：农田灌溉、喷灌、滴灌。
运行条件：
♦稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
♦液体温度：常温型 -15℃至+70℃

            热水型 -15℃至+120℃
♦环境温度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF为安装标准电机的非自吸立式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
电机：
♦电机为全封闭，风冷式二级标准电机。
♦防护等级：IP55
♦绝缘等级：F
♦标准电压：50Hz：1×220-230/240V
                3×200-220/346-380V
                3×220-240/380-415V
                  3×380-415V
