南元泵业 SDLT 系列不锈钢立式多级离心泵产品详解
产品概述
本产品由南元泵业制造，型号为 SDLT 不锈钢立式多级离心泵（性能同南方泵业 CDL 系列），是一款多功能流体输送设备。该泵采用不锈钢材质，结构紧凑，能够适应从自来水到工业液体的多种介质输送需求，广泛适用于不同温度、流量和压力范围。其中 CDL 型适用于无腐蚀性液体，CDLF 型适用于轻度腐蚀性液体。
核心特点
- 广泛介质适应性：可输送稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
- 立式多级结构：电机轴通过联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，进出水口位于泵底同一直线上，安装便捷。
- 智能安全保护：可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护，提升运行安全性。
- 高效标准电机：配置全封闭、风冷式二级标准电机，运行稳定可靠。
- 性能标准合规：性能曲线符合 ISO9906 附录 A 标准，基于电机恒速 2900rpm 或 2950rpm 测量。
技术参数
- 产品系列：SDL1 至 SDL45 系列（含 SDLT12-30 等具体型号）
- 额定转速：2900 rpm / 2950 rpm
- 电机功率范围：0.37 KW 至 45 KW
- 扬程范围：约 9 m 至 247 m（随级数增加而提升）
- 液体温度范围：常温型 -15℃ 至 +70℃；热水型 -15℃ 至 +120℃
- 环境温度：最高 +40℃
- 海拔高度：最高 1000m
- 电机防护等级：IP55
- 绝缘等级：F 级
- 标准电压：50Hz (1×220-230/240V 或 3×200-220/346-380V 等)
- 测试介质：20℃不含空气的水，运动粘度为 1mm²/s
应用行业
- 供水系统：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
- 工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
- 工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱液输送。
- 水处理工程：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池循环。
- 农业灌溉：农田灌溉、喷灌、滴灌系统。
安装与运行条件
- 介质要求：必须为稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
- 温度限制：严格遵守常温型或热水型的温度限制，避免过热损坏密封件。
- 环境限制：安装环境温度不得超过 +40℃，海拔高度不得超过 1000m，超出范围需特殊定制。
- 安装方式：非自吸立式安装，确保泵进出水口管道支撑稳固，避免应力作用于泵体。
注意事项
- 性能曲线参照：泵的使用请参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载。
- 保护器配置：强烈建议配置智能保护器，以预防干转、缺相及过载风险。
- 介质兼容性：根据液体腐蚀性严格选择 CDL（无腐蚀）或 CDLF（轻度腐蚀）型号，避免材质腐蚀。
- 定期维护：定期检查电机绝缘等级及防护等级状态，确保 IP55 防护有效，绝缘等级 F 级未被突破。
SDLT不锈钢立式多级离心泵(同南方泵业CDL)
应用：
CDL/CDLF是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL适用于无腐蚀性液体，CDLF适用于轻度腐蚀性液体。
♦供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
♦工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
♦工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
♦水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
♦灌溉：农田灌溉、喷灌、滴灌。
运行条件：
♦稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
♦液体温度：常温型 -15℃至+70℃
热水型 -15℃至+120℃
♦环境温度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF为安装标准电机的非自吸立式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
电机：
♦电机为全封闭，风冷式二级标准电机。
♦防护等级：IP55
♦绝缘等级：F
♦标准电压：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

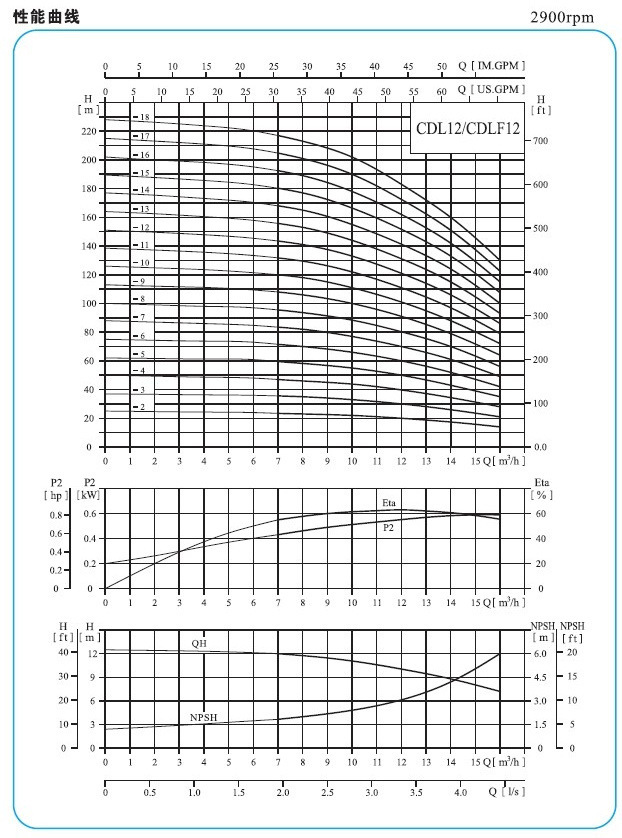

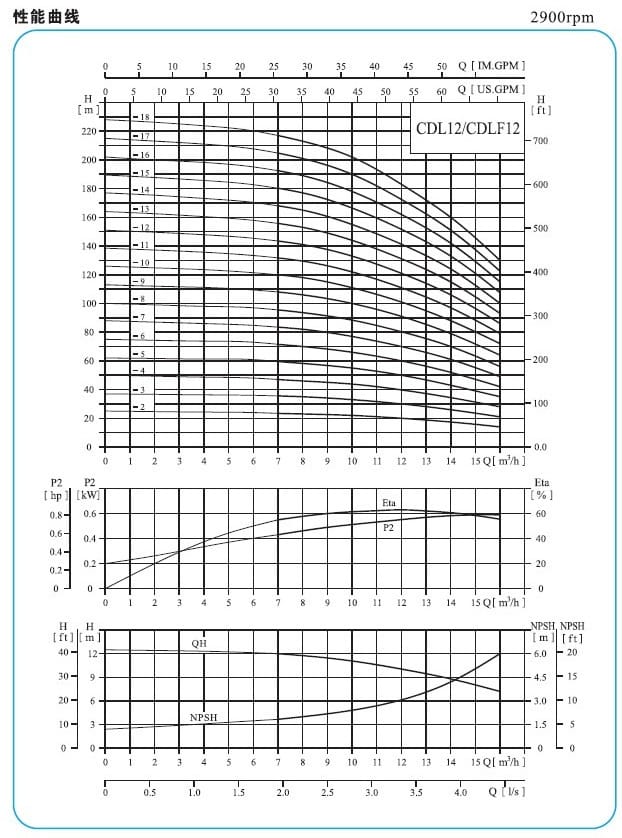

性能曲线：
下列说明适用于后面所示的曲线：
1、所有曲线都基于电机在恒速2900rpm或2950rpm的测量值。
2、曲线容差符合ISO9906，附录A。
3、测试采用20℃不含空气的水，运动粘度为1mm²/s。
4、泵的使用参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载等。
