南元泵业 SDLT 不锈钢立式多级离心泵产品说明书

1. 核心特点

材质优良：采用不锈钢材质，耐腐蚀性强，适用于多种介质输送。
结构紧凑：立式多级离心设计，进出水口在同一水平直线上，安装占地小。
通用性强：性能参数同南方泵业 CDL 系列，可替代使用，兼容性好。
智能保护：可选配智能保护器，有效防止泵干转、缺相、过载等故障。
电机高效：配备全封闭风冷式二级标准电机，运行稳定，效率高。

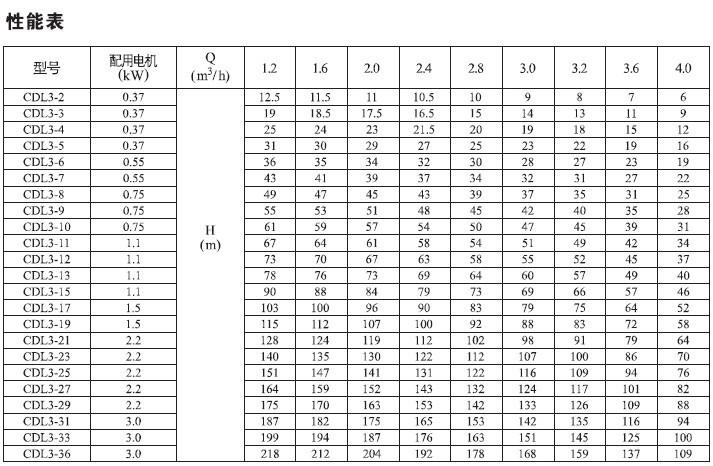

2. 技术参数

参数项目	规格指标
产品型号	SDLT 系列 (同 CDL/CDLF)
常见系列	SDL1, SDL2, SDL3, SDL4, SDL8, SDL12, SDL16, SDL20, SDL32, SDL45 等
典型型号	SDL1-3 至 SDL1-36, SDL2-2 至 SDL2-26, SDL3-2 至 SDL3-36, SDL4-2 至 SDL4-22, SDL8-2 至 SDL8-18, SDL12-16, SDL16-8, SDL20-10, SDL32-10 至 SDL32-90 等
电机功率	0.37kW ~ 45kW
额定转速	2900 rpm / 2950 rpm
电源频率	50Hz
标准电压	单相 220-240V；三相 200-415V
防护等级	IP55
绝缘等级	F 级
性能标准	符合 ISO9906 附录 A 容差要求

3. 应用行业

供水系统：水厂过滤与输送、分区送水、主管增压、高层建筑增压供水。
工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、轻度酸碱液体输送。
水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池循环。
农业灌溉：农田灌溉、喷灌、滴灌系统。

4. 安装与运行条件

介质要求：稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
液体温度：
- 常温型：-15℃ 至 +70℃
- 热水型：-15℃ 至 +120℃
环境温度：最高 +40℃
海拔高度：最高 1000m

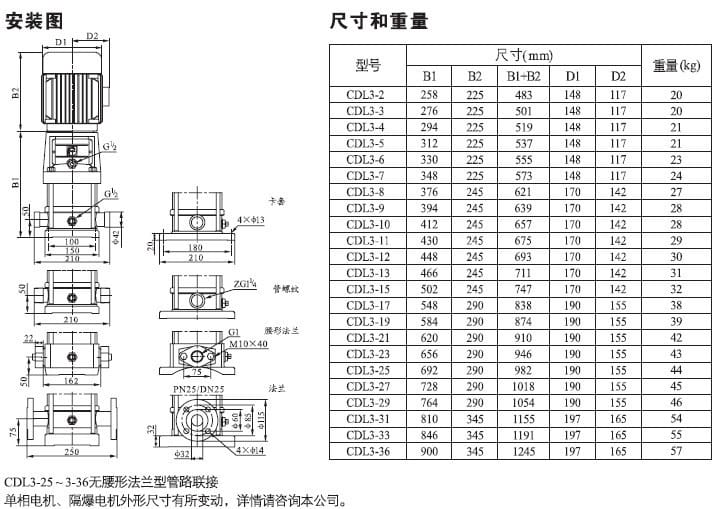

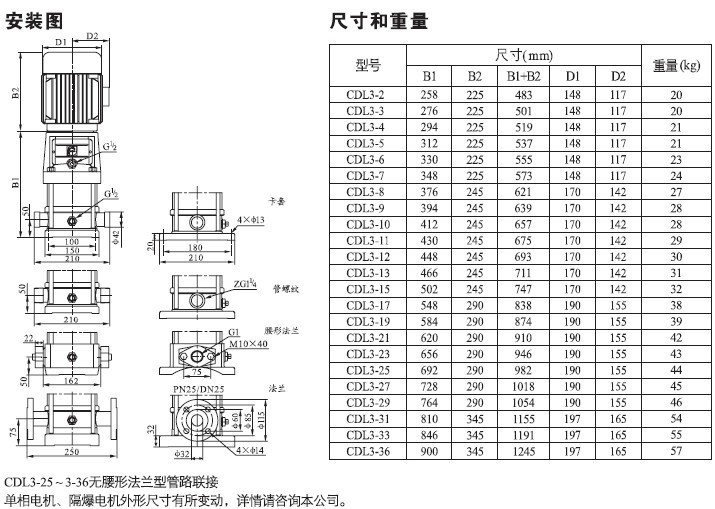

安装方式：非自吸立式安装，电机轴通过联轴器直接与泵轴联接，拉杆螺栓固定耐压筒及过流部件。

5. 注意事项

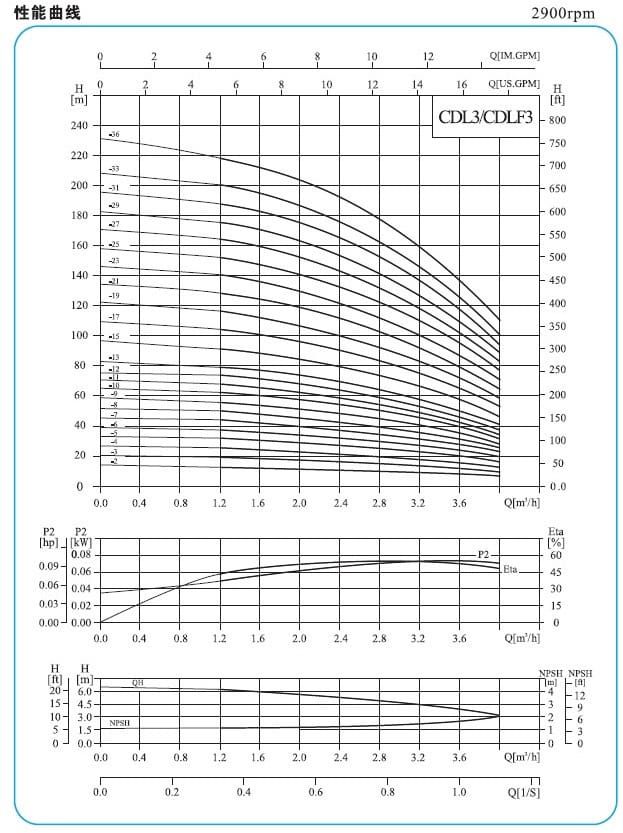

性能曲线使用：请参照加粗曲线的性能范围使用，避免流量过小产生过热或流量过大使电机过载。
测试基准：性能曲线基于 20℃不含空气的水（运动粘度 1mm²/s）在恒速 2900/2950rpm 下测量。
介质兼容性：CDL 适用于无腐蚀性液体，CDLF 适用于轻度腐蚀性液体，严禁输送含固体颗粒介质。
电气保护：建议配置智能保护器，以确保在干转、缺相或过载情况下及时停机保护。
电压匹配：安装前请确认现场电压与电机标准电压（220V/380V 等）匹配，确保接线正确。

SDLT不锈钢立式多级离心泵(同南方泵业CDL)

应用：

CDL/CDLF是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL适用于无腐蚀性液体，CDLF适用于轻度腐蚀性液体。

♦供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
♦工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
♦工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
♦水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
♦灌溉：农田灌溉、喷灌、滴灌。
运行条件：
♦稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
♦液体温度：常温型 -15℃至+70℃

            热水型 -15℃至+120℃
♦环境温度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF为安装标准电机的非自吸立式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
电机：
♦电机为全封闭，风冷式二级标准电机。
♦防护等级：IP55
♦绝缘等级：F
♦标准电压：50Hz：1×220-230/240V
                3×200-220/346-380V
                3×220-240/380-415V
                  3×380-415V
