南元泵业 SDL 系列不锈钢立式多级离心泵产品详解

1. 核心特点

材质优良：采用不锈钢材质，耐腐蚀性强。CDL 适用于无腐蚀性液体，CDLF 适用于轻度腐蚀性液体。
结构紧凑：立式多级设计，进出水口位于泵底同一直线上，安装占地小，管路布置方便。
通用性强：性能参数对标南方泵业 CDL/CDLF 系列，互换性好，便于替换与维护。
智能保护：可根据需要配置智能保护器，有效防止干转、缺相、过载等故障，延长设备寿命。
高效电机：配置全封闭风冷式二级标准电机，运行稳定，噪音低。

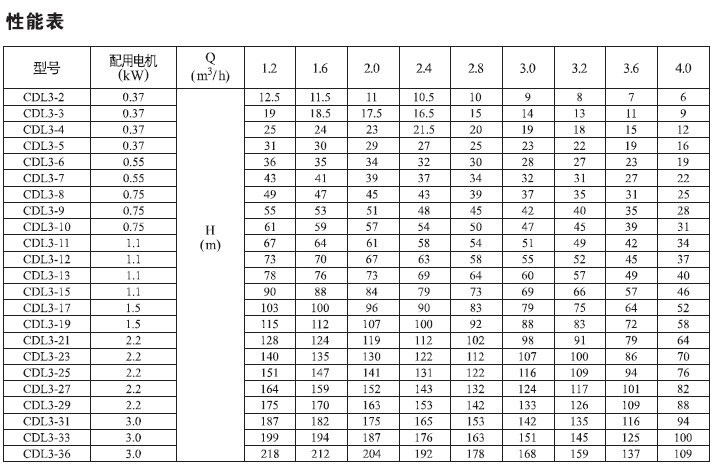

2. 技术参数

参数项目	规格指标
产品型号	SDL 系列（涵盖 SDL1 至 SDL45 等型号，典型如 SDL3-20）
电机功率	0.37kW - 45kW
额定转速	2900 rpm / 2950 rpm
电源电压	1×220-230/240V, 3×200-220/346-380V, 3×380-415V (50Hz)
液体温度	常温型：-15℃ 至 +70℃；热水型：-15℃ 至 +120℃
环境温度	最高 +40℃
防护等级	IP55
绝缘等级	F 级
性能标准	曲线容差符合 ISO9906 附录 A，测试采用 20℃不含空气的水

3. 应用行业

供水系统：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压供水。
工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱液体输送。
水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池循环系统。
农业灌溉：农田灌溉、喷灌、滴灌系统。

4. 安装条件

海拔高度：最高不超过 1000 米。
介质要求：稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。

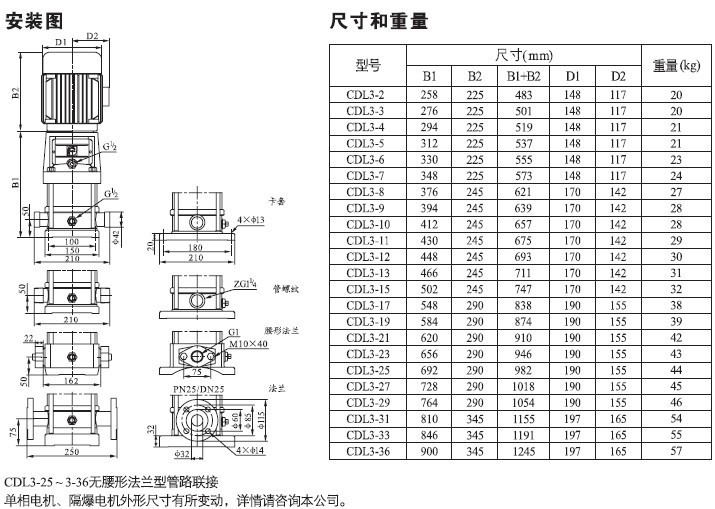

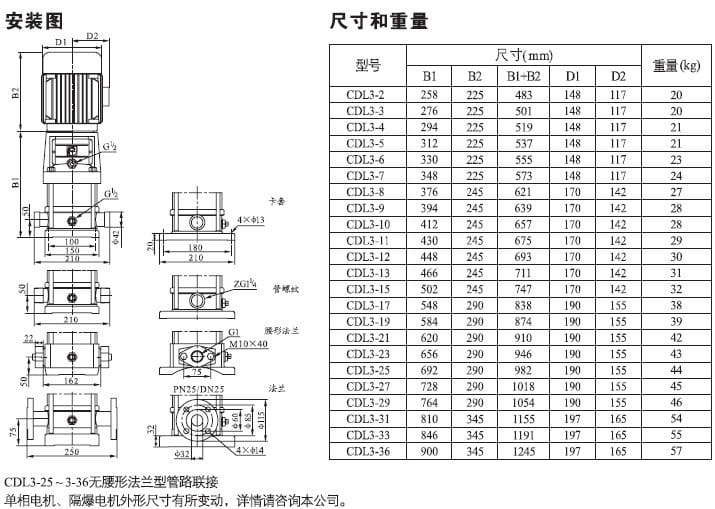

安装方式：立式安装，电机轴通过联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间。
管路连接：泵进出水口在泵底同一直线上，便于管路布置。

5. 注意事项

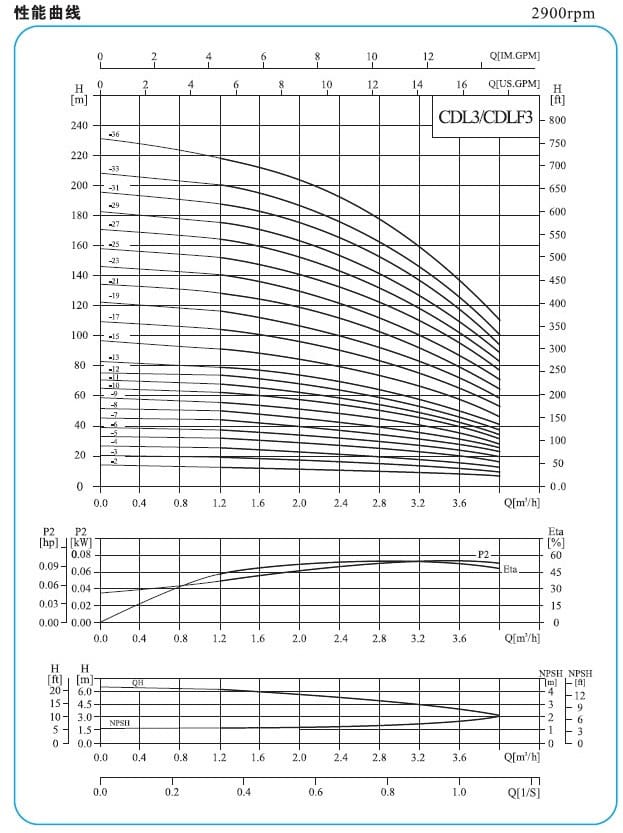

运行范围：请参照性能曲线加粗部分的使用范围，以防流量过小产生过热和流量过大使电机过载。
介质检查：严禁输送含固体颗粒或纤维的介质，以免损坏泵内部件。
电气保护：建议配置智能保护器，对泵干转、缺相、过载进行有效保护。
测试标准：性能曲线基于 20℃不含空气的水（运动粘度 1mm²/s）测量，实际使用需考虑介质差异。
电机维护：电机为风冷式，需保证周围通风良好，环境温度不超过 40℃。

SDL不锈钢立式多级离心泵(同南方泵业CDLF)

应用：

CDL/CDLF是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL适用于无腐蚀性液体，CDLF适用于轻度腐蚀性液体。

♦供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
♦工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
♦工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
♦水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
♦灌溉：农田灌溉、喷灌、滴灌。
运行条件：
♦稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
♦液体温度：常温型 -15℃至+70℃

            热水型 -15℃至+120℃
♦环境温度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF为安装标准电机的非自吸立式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
电机：
♦电机为全封闭，风冷式二级标准电机。
♦防护等级：IP55
♦绝缘等级：F
♦标准电压：50Hz：1×220-230/240V
                3×200-220/346-380V
                3×220-240/380-415V
                  3×380-415V
