南元泵业 SDLT 系列不锈钢立式多级离心泵产品说明书
1. 核心特点
- 材质优良：采用不锈钢材质，耐腐蚀性强，适用于多种液体介质。
- 结构紧凑：立式多级离心设计，进出水口在同一水平线上，安装节省空间。
- 兼容性强：性能与尺寸同南方泵业 CDL 系列兼容，便于替换与维护。
- 智能保护：可选配智能保护器，有效防止干转、缺相、过载等故障。
- 高效电机：配备全封闭风冷式二级标准电机，运行稳定。
2. 技术参数
- 型号系列：涵盖 SDL1 至 SDL64 等多种规格（包含 SDLT32-140 等特定型号）。
- 转速：标准 2900 rpm / 2950 rpm。
- 功率范围：0.37 kW 至 45 kW 及以上。
- 电压频率：50Hz，支持 1×220-240V 及 3×200-415V 等多种电压等级。
- 电机防护：IP55 防护等级，F 级绝缘。
- 流量范围：覆盖 1 m³/h 至 240 m³/h 以上（根据不同级数与型号）。
- 性能标准：符合 ISO9906 附录 A 标准，测试介质为 20℃不含空气的水。
3. 应用行业
- 供水系统：水厂过滤与输送、分区送水、主管增压、高层建筑增压。
- 工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
- 液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸碱液体输送。
- 水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池循环。
- 农业灌溉：农田灌溉、喷灌、滴灌系统。
4. 安装与运行条件
- 介质要求：稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
- 液体温度：
- 常温型：-15℃ 至 +70℃
- 热水型：-15℃ 至 +120℃
- 环境温度：最高 +40℃。
- 海拔高度：最高 1000m。

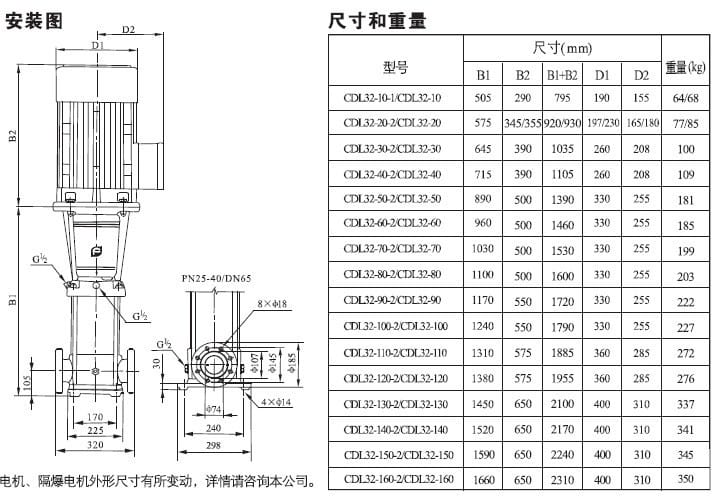

- 安装方式：非自吸立式安装，电机轴通过联轴器直接与泵轴联接，拉杆螺栓固定耐压筒与过流部件。
5. 注意事项
- 性能曲线：请参照加粗曲线的性能范围使用，避免流量过小导致过热或流量过大导致电机过载。
- 介质检查：严禁输送含固体颗粒或纤维的液体，以免损坏泵内部件。
- 电气保护：建议配置智能保护器，以确保泵在干转、缺相或过载情况下的安全。
- 运行监控：定期检查电机运行状态及密封情况，确保在规定的温度和海拔条件下运行。
SDLT不锈钢立式多级离心泵(同南方泵业CDL)
应用：
CDL/CDLF是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL适用于无腐蚀性液体，CDLF适用于轻度腐蚀性液体。
♦供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
♦工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
♦工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
♦水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
♦灌溉：农田灌溉、喷灌、滴灌。
运行条件：
♦稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
♦液体温度：常温型 -15℃至+70℃
热水型 -15℃至+120℃
♦环境温度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF为安装标准电机的非自吸立式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
电机：
♦电机为全封闭，风冷式二级标准电机。
♦防护等级：IP55
♦绝缘等级：F
♦标准电压：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

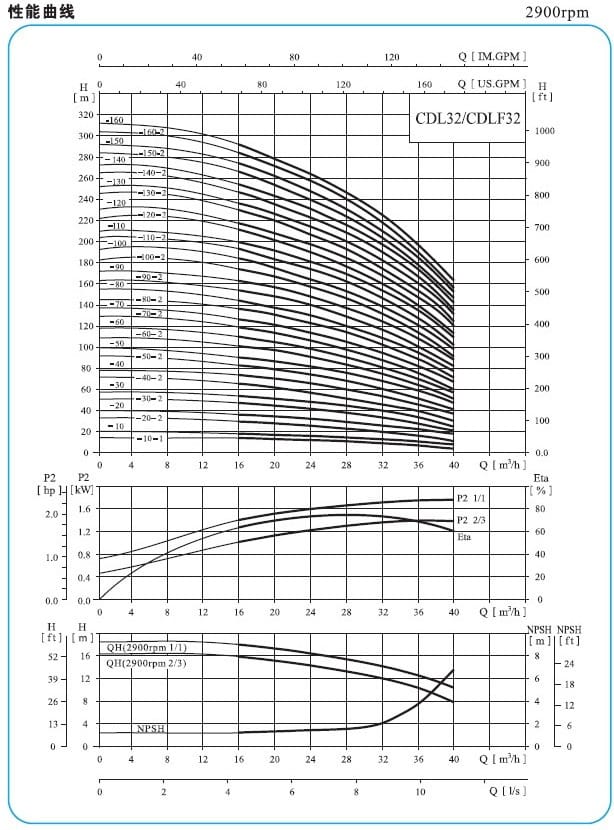

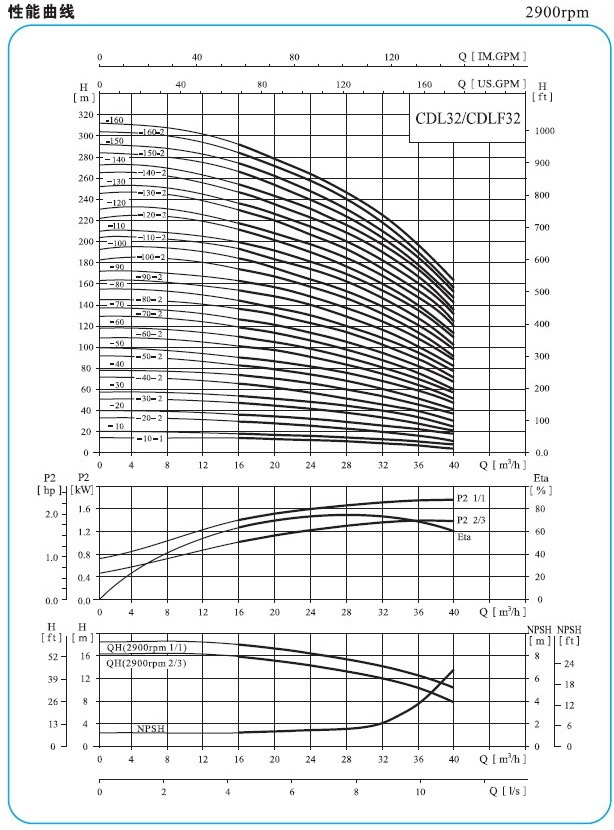

性能曲线：
下列说明适用于后面所示的曲线：
1、所有曲线都基于电机在恒速2900rpm或2950rpm的测量值。
2、曲线容差符合ISO9906，附录A。
3、测试采用20℃不含空气的水，运动粘度为1mm²/s。
4、泵的使用参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载等。
