南元泵业 SDLT 系列不锈钢立式多级离心泵产品指南
1. 核心特点
- 结构设计：不锈钢立式多级离心泵，非自吸式，电机轴通过联轴器直接与泵轴联接。
- 安装便捷：泵进出水口在泵底同一直线上，便于管道连接。
- 材质优良：过流部件采用不锈钢材质，耐压筒与过流部件通过拉杆螺栓固定。
- 智能保护：可根据需要配置智能保护器，有效保护泵干转、缺相、过载等情况。
- 通用性强：性能与结构同南方泵业 CDL 系列兼容，多功能产品。
2. 技术参数
- 电机类型：全封闭风冷式二级标准电机
- 防护等级：IP55
- 绝缘等级：F 级
- 额定转速：2900 rpm / 2950 rpm
- 标准电压：50Hz (1×220-230/240V, 3×200-220/346-380V, 3×220-240/380-415V, 3×380-415V)
- 性能标准：曲线容差符合 ISO9906 附录 A，测试介质为 20℃不含空气的水
- 功率范围：覆盖 0.37kW 至 30kW 及以上（依据具体型号）
- 流量范围：涵盖 1m³/h 至 225m³/h 等多种规格
3. 应用行业
- 供水系统：水厂过滤与输送、分区送水、主管增压、高层建筑增压。
- 工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
- 液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸碱液体输送。
- 水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池循环。
- 农业灌溉：农田灌溉、喷灌、滴灌系统。
4. 安装与运行条件
- 介质要求：稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
- 液体温度：
- 常温型：-15℃ 至 +70℃
- 热水型：-15℃ 至 +120℃
- 环境温度：最高 +40℃
- 海拔高度：最高 1000m

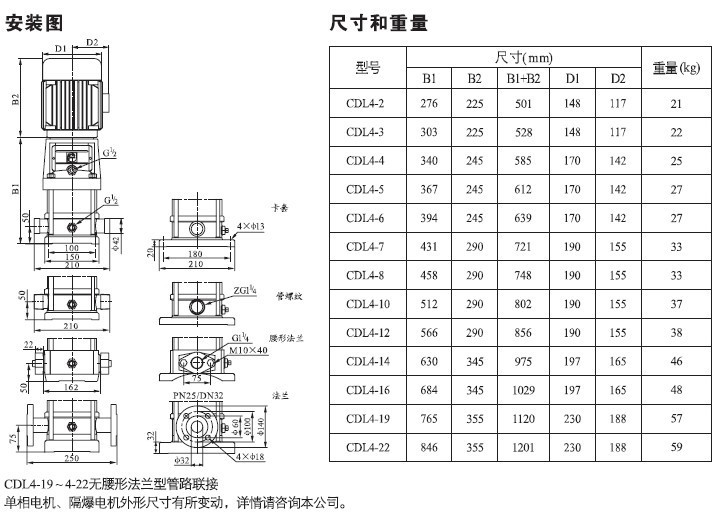

- 安装方式：立式安装，需确保基础稳固，进出水管道支撑独立，避免应力作用于泵体。
5. 注意事项
- 性能曲线使用：请参照加粗曲线的性能范围使用，以防流量过小产生过热和流量过大使电机过载。
- 电机保护：建议配置智能保护器，监测干转、缺相及过载状态。
- 介质兼容性：CDL 适用于无腐蚀性液体，CDLF 适用于轻度腐蚀性液体，请根据介质特性选型。
- 维护检查：定期检查联轴器、螺栓紧固情况及电机运行声音，确保无异常振动。
6. 型号规格参考 (部分系列)
- SDL1 系列：流量约 1.5-25m³/h，功率 0.37-2.2kW，级数 1-36 级。
- SDL2 系列：流量约 2-26m³/h，功率 0.37-3kW，级数 2-26 级。
- SDL3 系列：流量约 3-36m³/h，功率 0.37-3kW，级数 2-36 级。

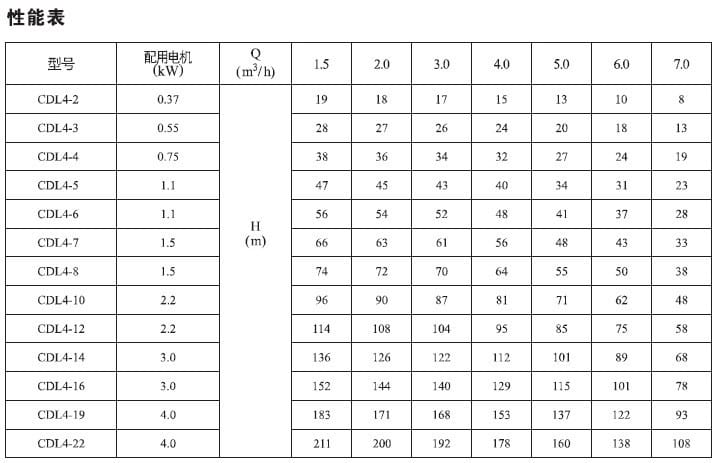

- SDL4 系列：流量约 4-22m³/h，功率 0.37-4kW，级数 2-22 级。
- SDL8 系列：流量约 8-16m³/h，功率 0.75-7.5kW，级数 2-16 级。
- SDL12/16/20 系列：中大流量规格，功率覆盖 1.1kW 至 18.5kW。
- SDL32/45 系列：大流量高扬程规格，功率最高可达 30kW 及以上。
(注：具体选型请参考详细性能曲线表，转速通常为 2900rpm)
SDLT不锈钢立式多级离心泵(同南方泵业CDL)
应用：
CDL/CDLF是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL适用于无腐蚀性液体，CDLF适用于轻度腐蚀性液体。
♦供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
♦工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
♦工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
♦水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
♦灌溉：农田灌溉、喷灌、滴灌。
运行条件：
♦稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
♦液体温度：常温型 -15℃至+70℃
热水型 -15℃至+120℃
♦环境温度：最高+40℃
♦海拔：最高1000m
泵：
CDL/CDLF为安装标准电机的非自吸立式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
电机：
♦电机为全封闭，风冷式二级标准电机。
♦防护等级：IP55
♦绝缘等级：F
♦标准电压：50Hz：1×220-230/240V
3×200-220/346-380V
3×220-240/380-415V
3×380-415V

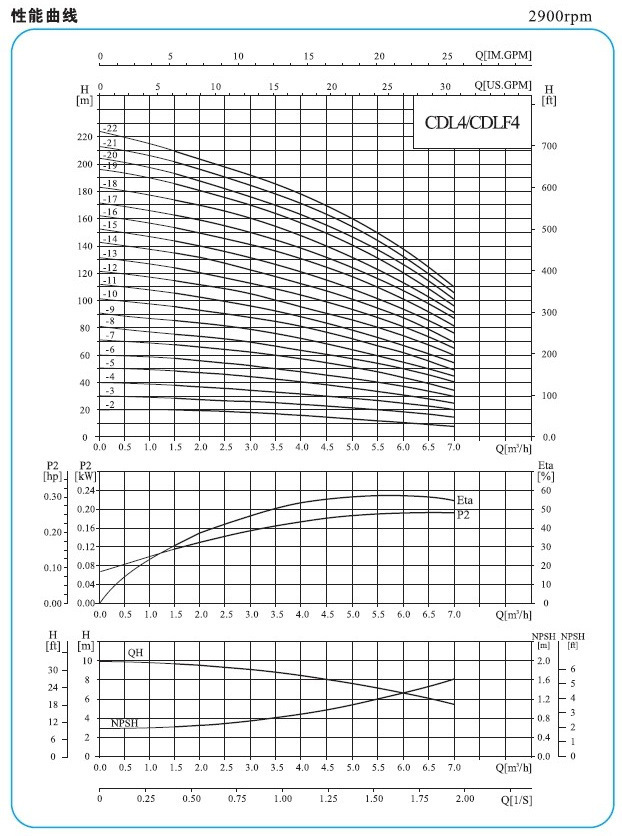

性能曲线：
下列说明适用于后面所示的曲线：
1、所有曲线都基于电机在恒速2900rpm或2950rpm的测量值。
2、曲线容差符合ISO9906，附录A。
3、测试采用20℃不含空气的水，运动粘度为1mm²/s。
4、泵的使用参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载等。
