川源 GPS系列卧式管道离心泵（G37-100）产品技术指南
核心特点
- 卧式直联结构：单吸单级卧式设计，电机轴直接作为泵轴，同心度高，结构紧凑，大幅减少传动损耗。
- 高效水力模型：叶轮采用优化水力模式设计，具备极佳的动静平衡性，运行平稳、效率高且节能显著。
- 低噪减震配置：标配高品质进口轴承，有效抑制运行时振动与噪音，提升设备整体舒适度与寿命。
- 可靠密封系统：机械密封均采用国内外知名厂家配套产品，泄漏率低，耐温耐压性能优异。
- 国际化工艺品质：依托上市公司多年深耕经验，严格把控原材料采购与精密加工工艺，品质对标国际标准。

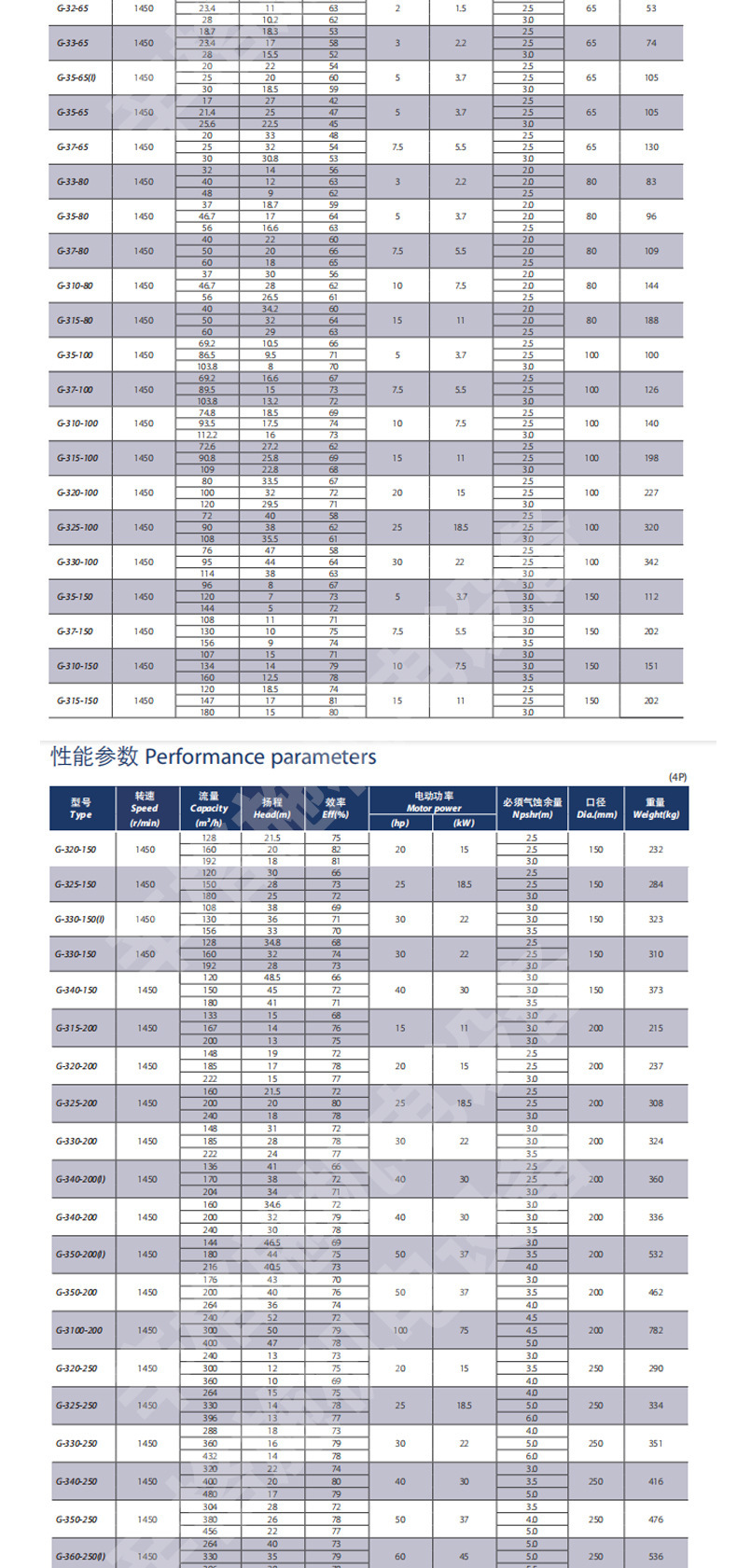

技术参数（以 G37-100 为例）
| 参数项 |
规格指标 |
| 型号 |
G37-100 |
| 结构形式 |
单吸单级卧式离心泵 |
| 额定转速 |
2900 r/min |
| 流量范围 |
10～17 m³/h |
| 扬程范围 |
10～17 m |
| 配套电机功率 |
5.5 kW |
| 必需汽蚀余量 (NPSHr) |
≤ 4.5 m |
| 进出口口径 |
DN100 |
| 泵体重量 |
约 96 kg |
| 适用介质温度 |
-15℃ ～ +120℃（常规工况） |
注：GPS系列涵盖G30至G350多规格型号，实际流量与扬程可根据系统阻力在最佳效率点附近微调。
应用行业
广泛适用于各类流体输送、增压及循环系统，主要覆盖以下领域：
- 建筑与市政：高层楼宇给排水、消防稳压增压、中水回用系统。
- 暖通空调：中央空调冷冻/冷却水循环、集中供热管网循环、地暖加压。
- 工业制造：工厂工艺用水输送、锅炉补给水、冷却塔补水及一般液体循环。
- 化工与环保：非强腐蚀性化工液体输送、污水处理厂提标改造、工业废水排放。
- 商业综合：酒店、医院、商场等大型公共设施的生活与消防供水系统。
安装条件
为确保设备长期稳定运行并发挥最佳性能，请严格遵循以下安装规范：
- 基础要求：安装基础必须平整、坚实且水平，建议采用C25以上混凝土基座并预埋地脚螺栓。基础承载能力应≥泵组总重量的1.5倍，底座四周宜预留100mm以上灌浆层厚度。
- 管路连接：进出水管路必须独立设置承重支架，严禁将管道重量、热胀冷缩应力或振动直接传递至泵体。进水口建议加装橡胶软接头以隔离振动，出水口可配置止回阀与水锤消除器。
- 环境要求：安装场所应保持通风干燥，环境温度≤40℃，相对湿度≤80%RH。避开阳光直射、雨水淋溅及易燃易爆、强腐蚀性气体环境。室内安装需保证良好的散热空间。
- 电气接线：严格按电机铭牌电压接相（380V/50Hz），必须配备匹配的断路器、热继电器及漏电保护装置。外壳接地电阻≤4Ω，电缆穿管需做好防水密封。
- 检修空间：泵组四周需预留≥0.8m的操作与维护通道；电机后端盖上方需预留≥300mm空间，便于后期拆卸转子总成或更换轴承。
注意事项
- 严禁无水空转：启动前务必全开进口阀门，通过泵体顶部排气阀排尽空气，确保泵腔完全充满介质。空转超过30秒将导致机械密封干烧失效及叶轮汽蚀损坏。
- 规范启停操作：启动时应关闭出口阀门（或小开度），待电机达到额定转速且压力表读数稳定后，缓慢开启出口阀调节至所需工况。停机时先关闭出口阀，再切断电源，严防水锤冲击。
- 运行状态监测：日常巡检需重点关注运行电流、振动值（≤4.5mm/s）及轴承/电机外壳温度（温升≤40℃，最高≤80℃）。出现异常异响、剧烈振动或流量扬程骤降时，须立即停机排查。
- 定期维护保养：连续运行2000小时建议检查轴承润滑脂，按牌号补充或更换；定期检查机械密封泄漏量（正常标准为≤3滴/分钟）。长期停用每月应手动盘车1-2圈，防止轴弯曲或密封粘连。
- 介质与防冻管理：输送含固体颗粒介质时，进水口必须加装Y型过滤器（目数≤20目）。冬季或寒冷地区停用后，必须彻底排净泵腔及管路积水，防止冻裂壳体或叶轮。
- 安全作业规范：所有检修、清洗、部件更换作业必须在断电、挂牌上锁（LOTO）并确认系统压力完全泄放后进行，严禁带压拆卸。
