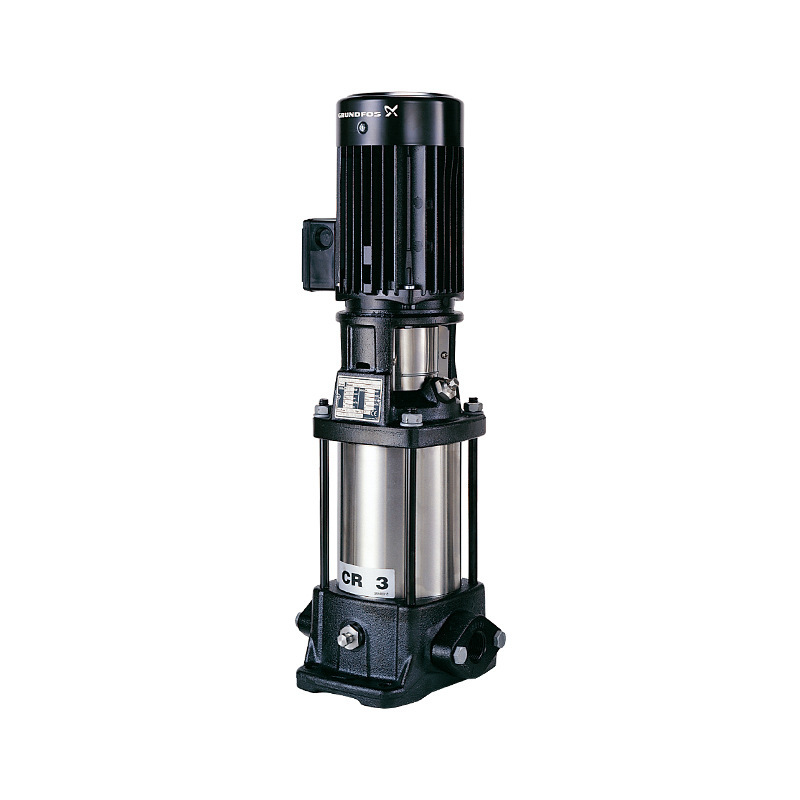

格兰富 Grundfos CR3 立式多级离心水泵产品技术手册
? 核心特点
- 高效节能：采用优化水力模型设计，最高泵效率达58%，严格遵循ISO 9906:2012 Grade 3标准，显著降低系统运行能耗。

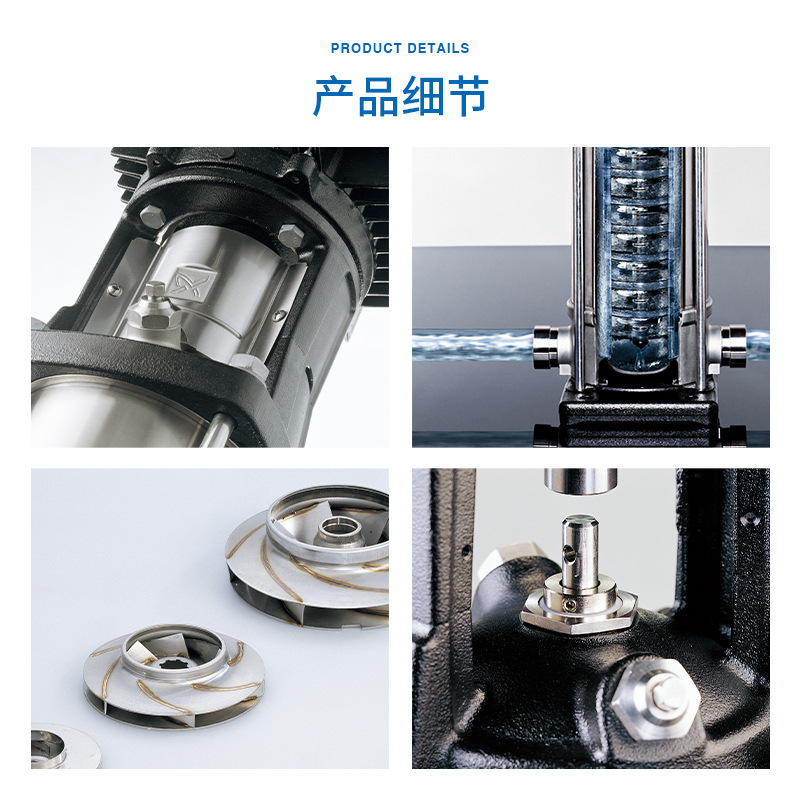

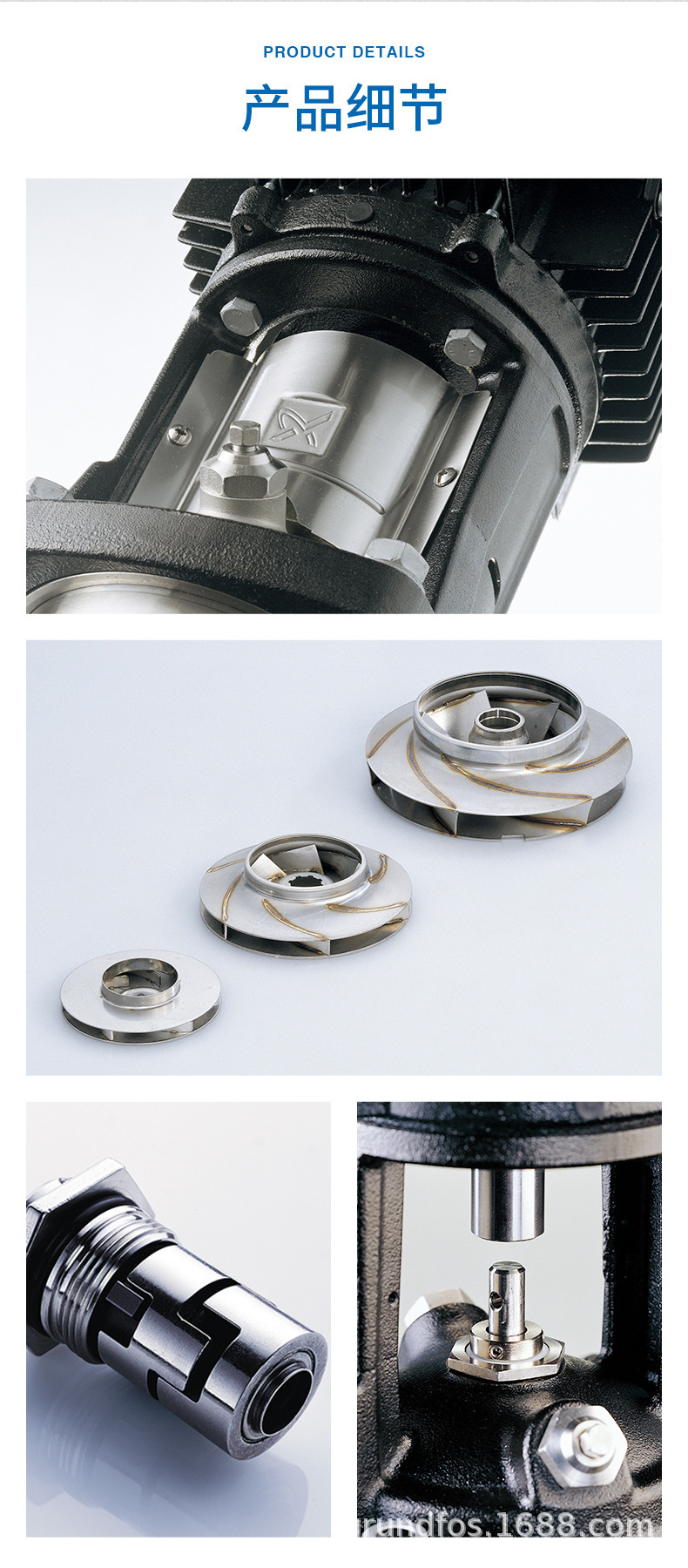

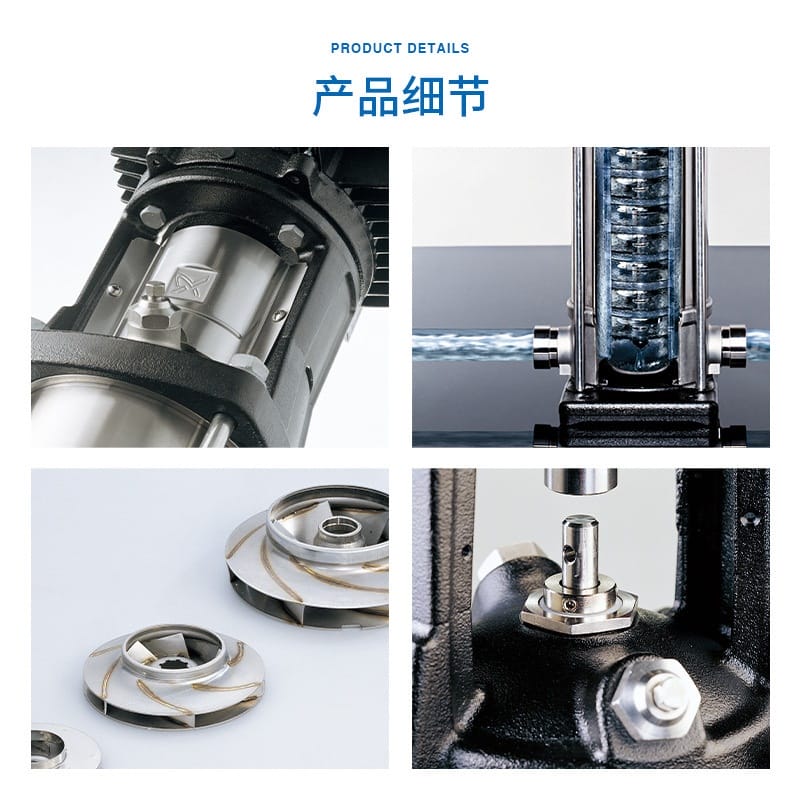

- 高可靠耐用：原装进口制造，耐受高压工况；核心过流部件采用不锈钢组合，搭配集装式平衡型机械密封（碳化硅/碳化硅摩擦副），泄漏率极低，使用寿命远超传统泵型。
- 结构紧凑灵活：由格兰富专用电机与模块化泵单元（泵头、不锈钢套筒、叶轮等）垂直集成，占地小、重量轻，支持快速拆装与维护。
- 静音平稳运行：配备高效静音电机，转子经精密动平衡校正，有效抑制高频振动与运行噪音，适用于对声环境有严格要求的场所。

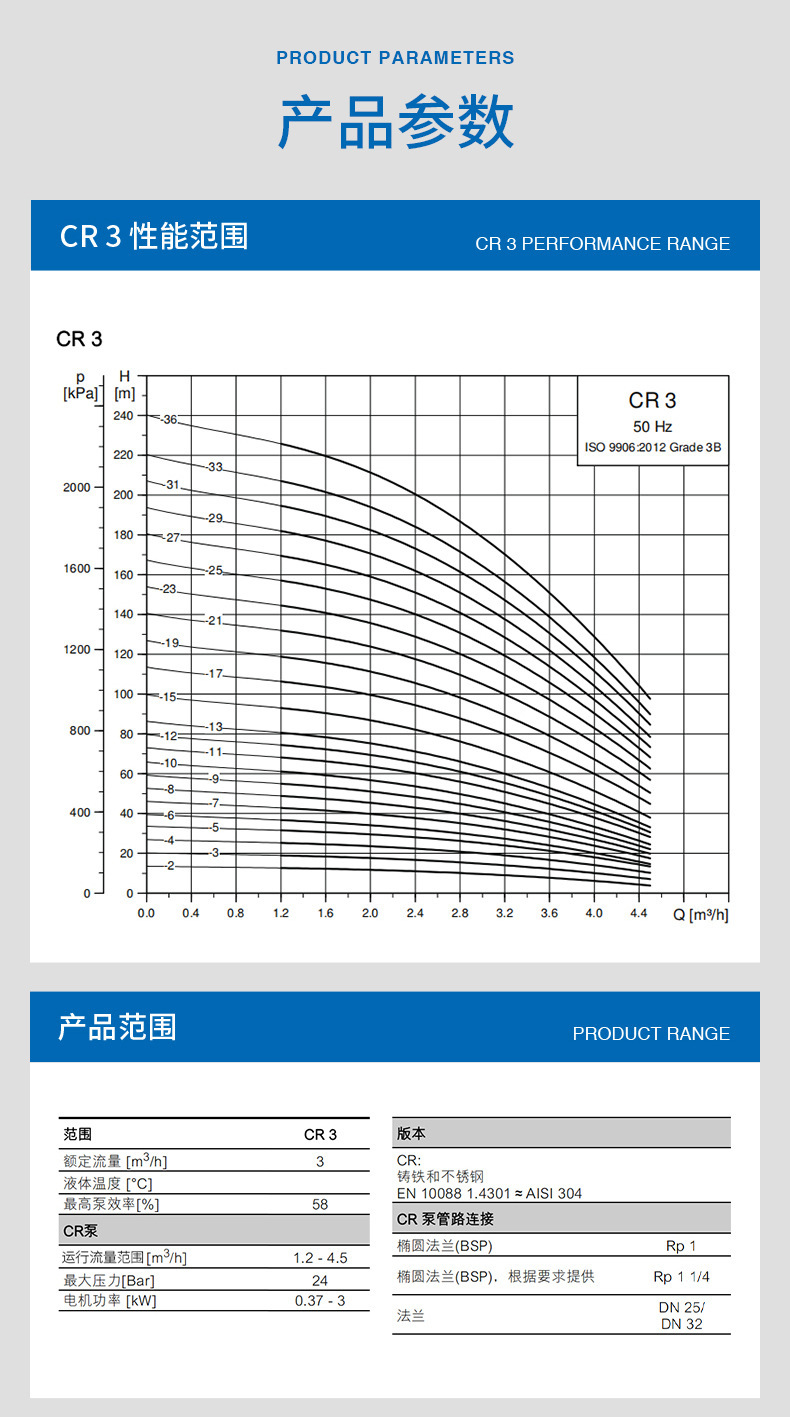

⚙️ 技术参数
| 参数项目 |
规格指标 |
| 产品系列 |
CR3 立式多级离心泵（含CR/CRN/CRT等材质变种） |
| 额定流量 |
3 m³/h（推荐运行区间 1.2 ~ 4.5 m³/h） |
| 最大工作压力 |
24 Bar |
| 配套电机功率 |
0.37 ~ 3 kW |
| 进出口连接 |
标配 Rp 1（椭圆法兰/BSP），可选 DN25/DN32 或 DIN/ANSI/JIS 标准法兰 |

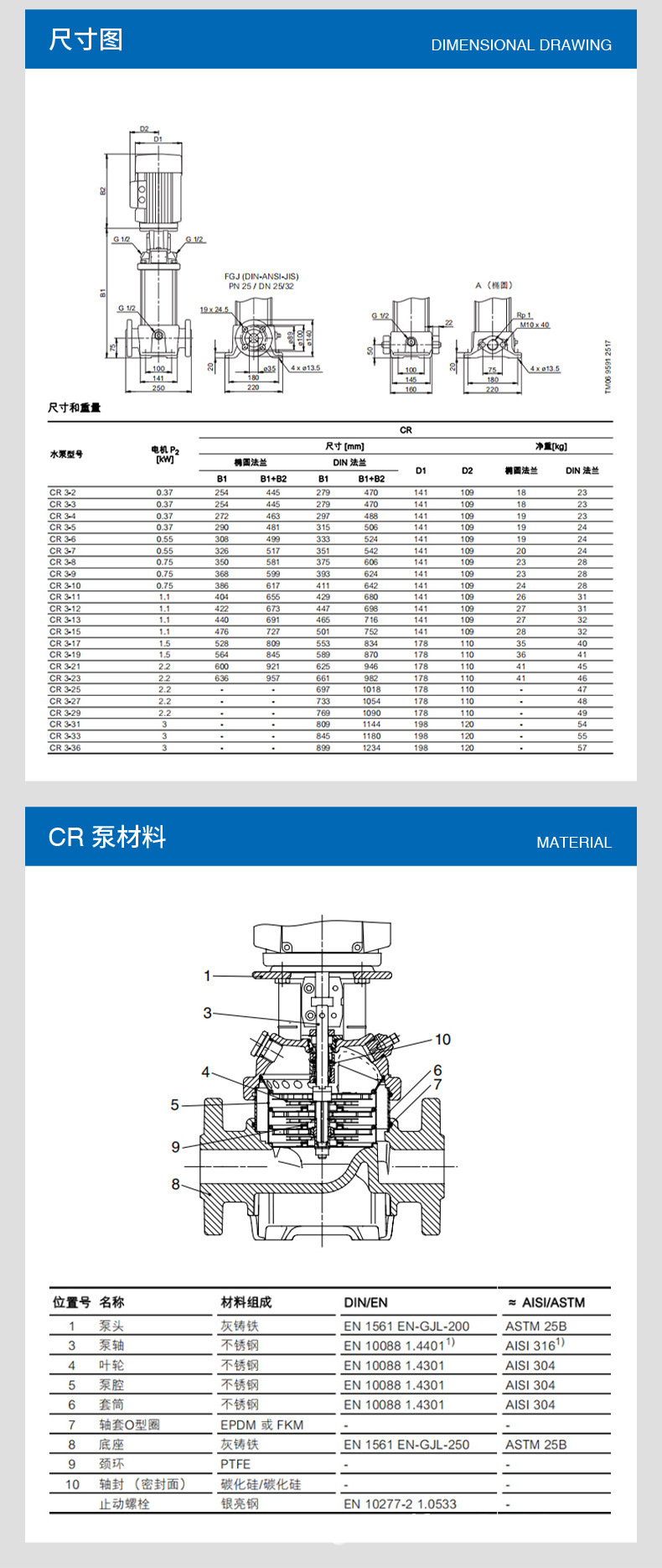

| 过流材质 |
泵头/底座：灰铸铁 (EN-GJL-200/250)；泵轴：不锈钢 1.4401 (AISI 316)；叶轮/泵腔/套筒：不锈钢 1.4301 (AISI 304) |
| 密封与弹性件 |
机械密封面：SiC/SiC；O型圈：EPDM 或 FKM（按介质特性选配） |
| 性能测试等级 |
ISO 9906:2012 Grade 3 |

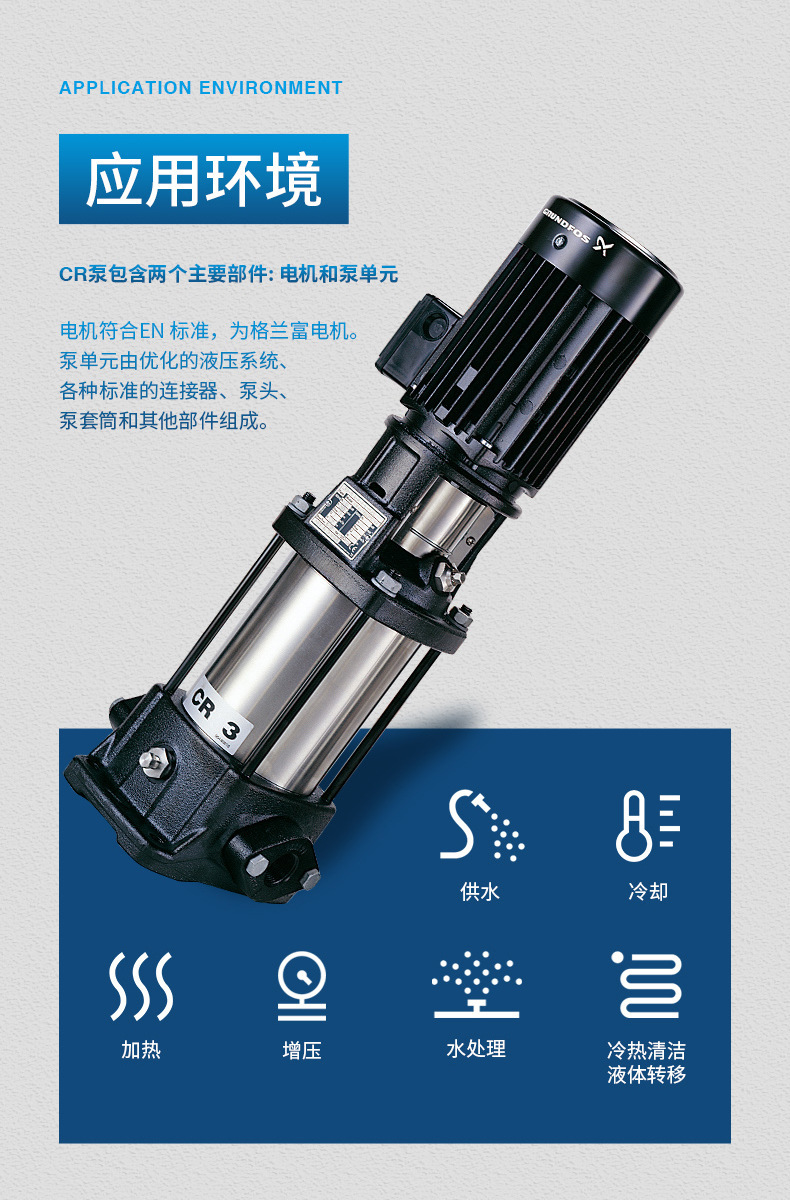

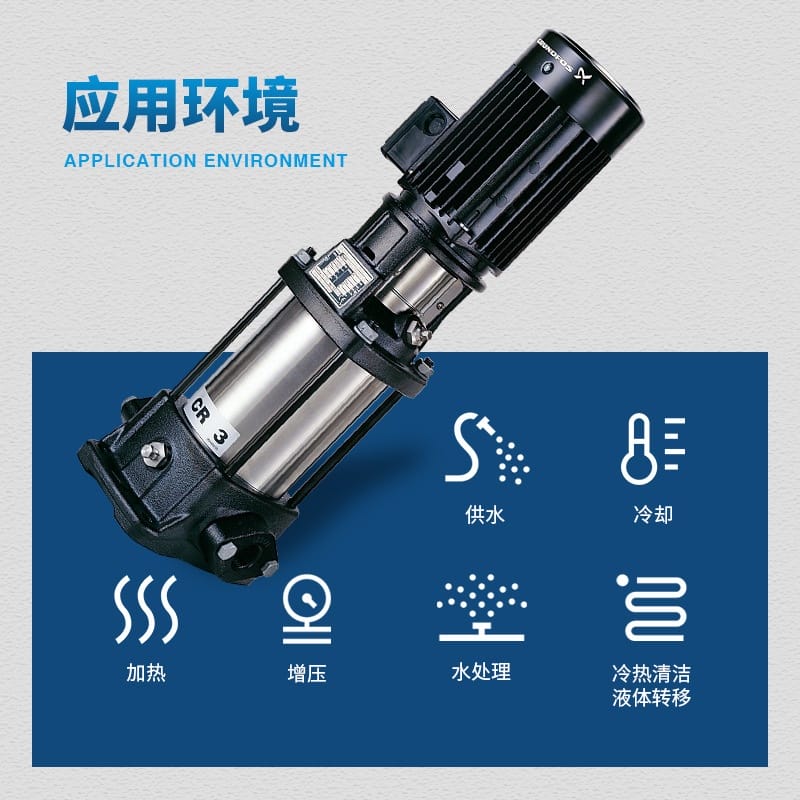

? 应用行业
广泛适用于需稳定增压、精确流量控制及工艺循环的各类工业与民用场景：
- 市政与建筑水务：生活供水管网加压、楼宇冷热水循环、消防稳压系统、泳池冷热清洁。
- 工业工艺流体：化工/电镀/电子行业的超滤与反渗透系统、喷涂车间物料输送、高静压闭式循环回路。
- 环保与水处理：饮用水深度净化、市政/工业废水处理、冷却塔补水循环、中水回用系统。
- 特种加工领域：医院实验室纯水供应、纸浆造纸、纺织印染、食品饮料及乳制品无菌灌装与清洗流程。
?️ 安装条件
- 基础承载：设备须安装在坚固、水平且具备减振垫层的混凝土基座上，地脚螺栓需均匀紧固，确保底座无悬空或附加弯曲应力。
- 管路支撑：进出口管道必须设置独立支架，严禁将管道自重、热膨胀应力或阀门扭矩直接传递至泵体；连接前需彻底冲洗管路，杜绝焊渣、铁屑进入泵腔。
- 灌注与防气蚀：必须保证进口端具备足够的净正吸入压头（NPSHa > NPSHr），严禁无水空转或吸入空气，否则将导致机械密封干磨失效与叶轮汽蚀。
- 环境适配：安装空间需保持通风干燥，环境温度建议控制在 -15℃ ~ +40℃；若输送高温介质，需额外配置冷却水套或选用耐高温轴承润滑方案。
⚠️ 注意事项
- 物流交付：工业泵属标准/半定制装备，最晚将于付款后5个工作日内安排发货（遇法定节假日自动顺延），请结合项目工期提前备货。
- 选型与运行边界：实际工况流量应避开泵的极小/极大流量区，长期偏离额定点运行将引发效率骤降与轴承过热；高温、强腐蚀或含颗粒介质务必核对材质代码与橡胶件兼容性（EPDM/FKM）。
- 智能运维建议：强烈建议接入格兰富智能监测平台，启用健康评估、异常诊断分析与寿命预测模块，通过事件与工单数字化管理，实现预防性维护，大幅降低非计划停机率。
- 日常维保：运行中应定期监测振动值与异响；机械密封允许微量透明水膜渗出（属正常润滑现象，非泄漏）；长期停用需排空泵腔积液，每月手动盘车1~2次以防轴系抱死。
