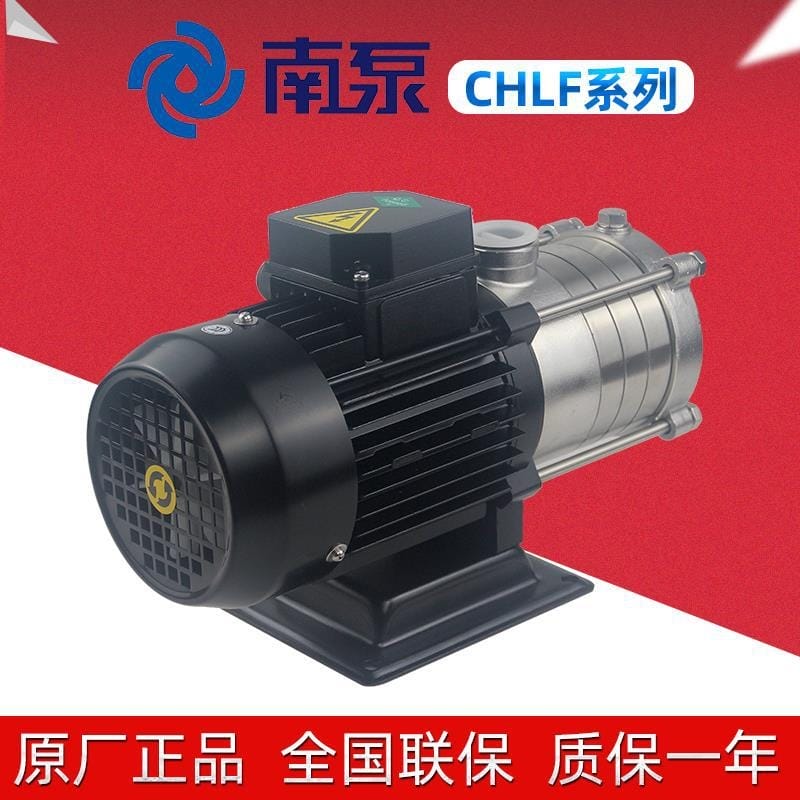

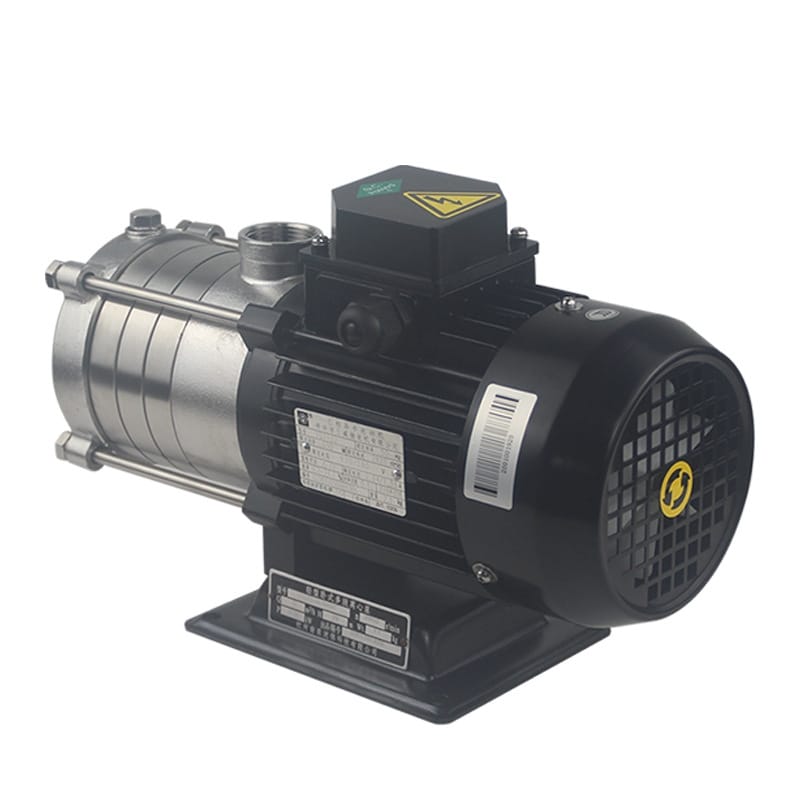

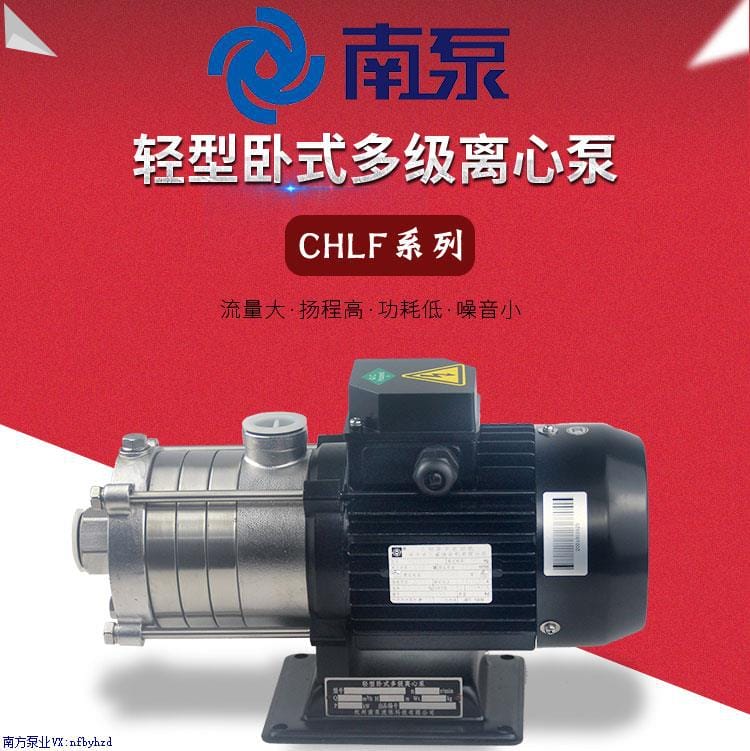

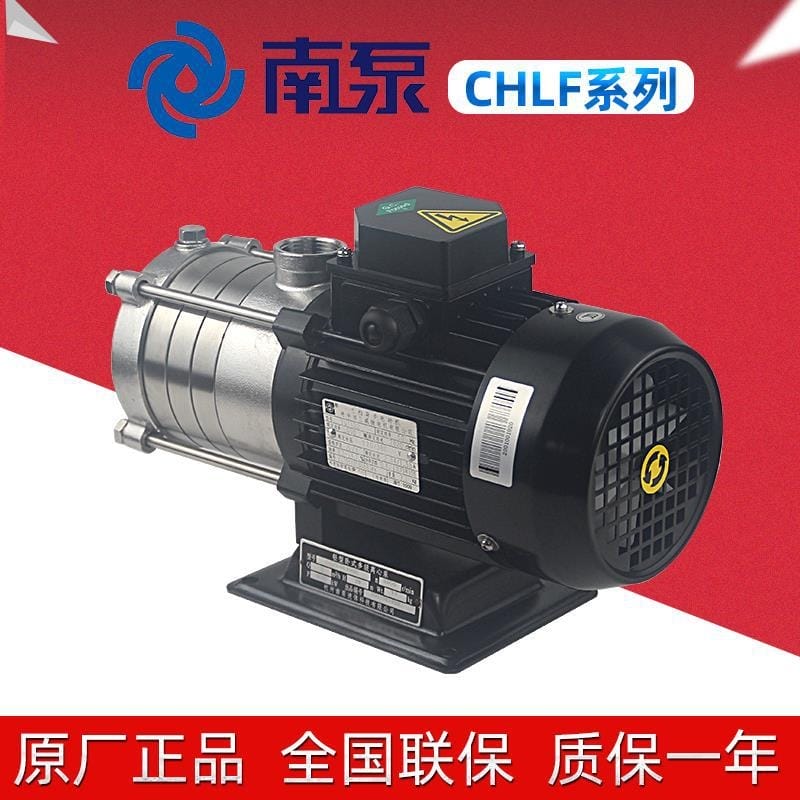

南方泵业CHLF系列轻型卧式多级离心泵
核心特点

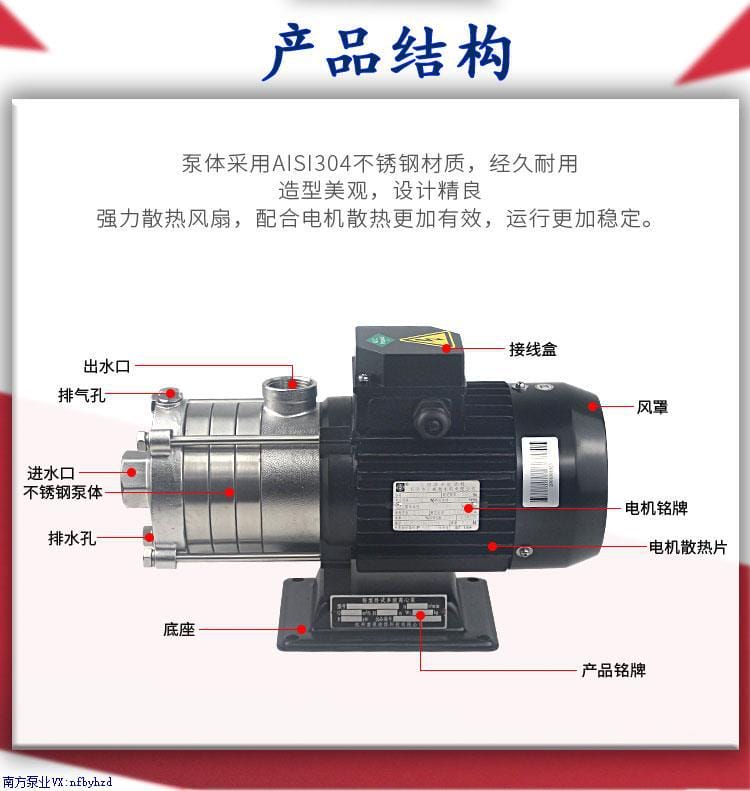

- 材质耐用：泵体采用AISI304不锈钢材质，经久耐用且造型美观。
- 高效散热：设计精良的强力散热风扇配合电机散热片，运行更加稳定。
- 紧凑结构：体积小巧，安装空间小，适用于多种场景。
- 低噪音设计：运行过程中噪音小，适合对环境噪声有要求的应用场合。
- 适用广泛：可输送矿泉水、软化水、纯水、清油等轻化工介质，适应轻度腐蚀性液体。
技术参数

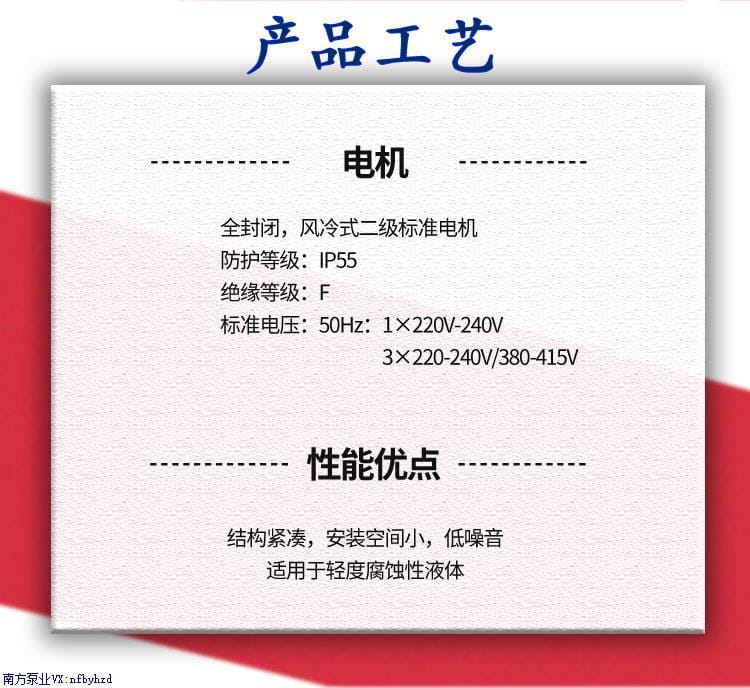

电机参数
- 防护等级：IP55
- 绝缘等级：F
- 标准电压：50Hz：1×220V-240V / 3×220-240V/380-415V

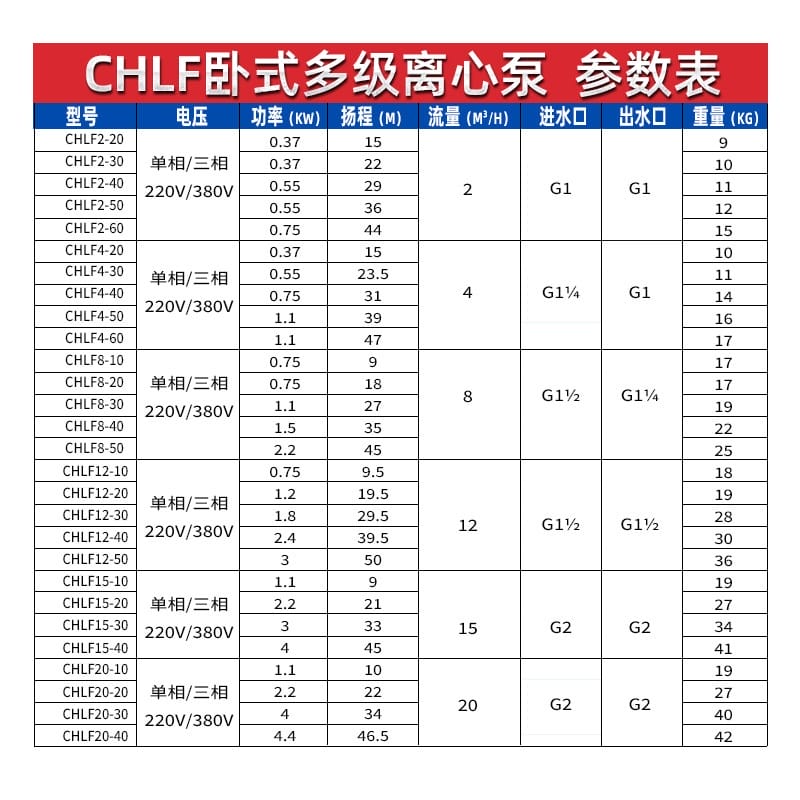

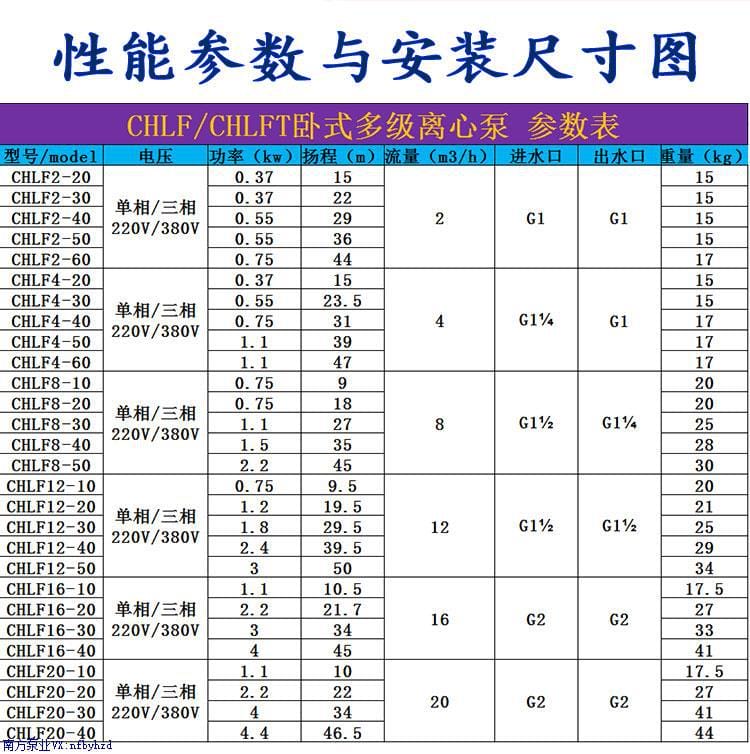

性能参数表
| 型号/model |
电压 |
功率(kw) |
扬程(m) |
流量(m³/h) |
进水口 |
出水口 |
重量(kg) |
| CHLF2-20 |
单相/三相220V/380V |
0.37 |
15 |
2 |
Gl |
G1 |
15 |
| CHLF2-30 |
单相/三相220V/380V |
0.37 |
22 |
2 |
Gl |
G1 |
15 |
| CHLF2-40 |
单相/三相220V/380V |
0.55 |
29 |
2 |
Gl |
G1 |
15 |
| ... |
... |
... |
... |
... |
... |
... |
... |
| CHLF20-40 |
单相/三相220V/380V |
4.4 |
46.5 |
20 |
G2 |
G2 |
44 |

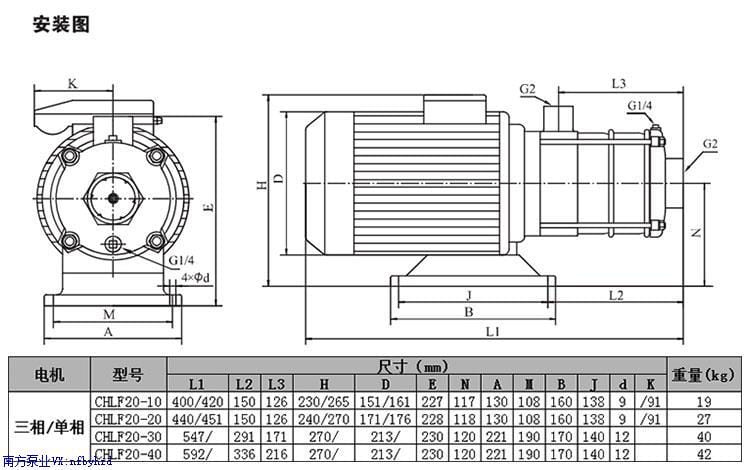

安装尺寸表
| 电机 |
型号 |
L1 |
L2 |
L3 |
H |
D |
E |
N |
A |
B |
T |
d |
K |
重量(kg) |
| 三相/单相 |
CHLF20-10 |
400/420 |
150 |
126 |
230/265 |
151/161 |
227 |
117 |
130 |
108 |
160 |
138 |
9/91 |
19 |
| ... |
... |
... |
... |
... |
... |
... |
... |
... |
... |
... |
... |
... |
... |
... |

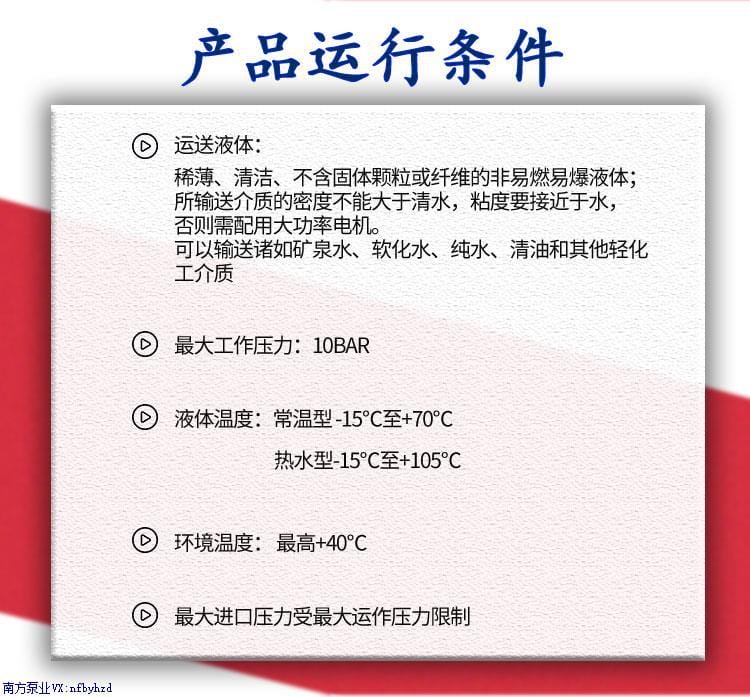

工作条件
- 最大工作压力：10BAR
- 液体温度：常温型 -15℃至+70℃，热水型 -15℃至+105℃
- 环境温度：最高 +40℃

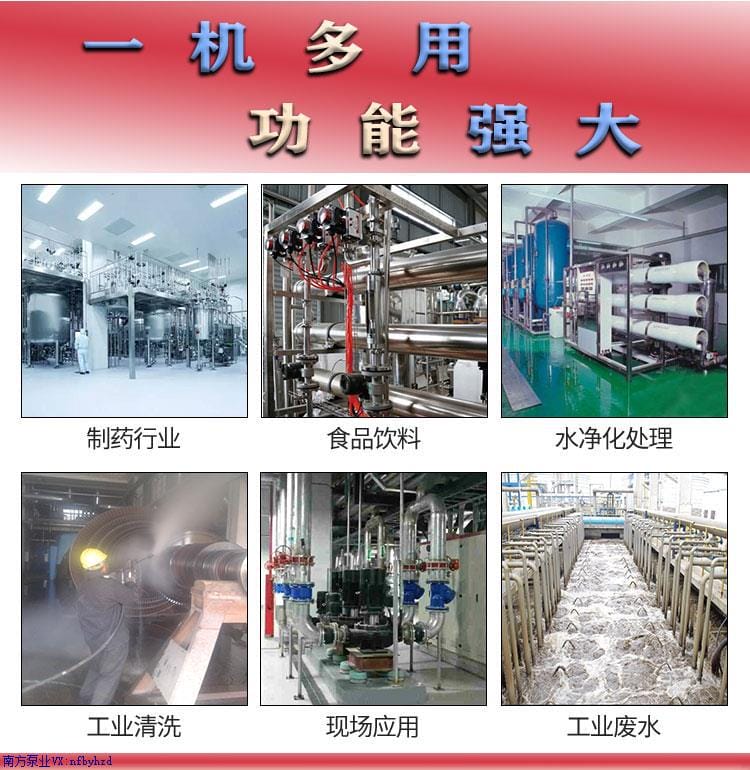

应用行业
- 制药行业
- 食品饮料
- 水净化处理
- 工业废水处理
- 工业清洗
安装条件
- 泵体需安装在水平地面，确保平稳运行。
- 进出水管路应避免弯曲或堵塞，以减少水流阻力。
- 确保电气安装符合规范，避免安全隐患。
- 使用前检查电缆、电源等是否正常，并做好防护措施。
注意事项
- 严格按照使用说明书要求进行安装和使用。
- 使用前请仔细检查电缆、电源等，确保无误后启动。
- 不得输送含有固体颗粒或纤维的液体，以免损坏设备。
- 若输送液体密度大于清水或粘度不接近于水，则需配用大功率电机。
- 质保期内提供一年无偿质保服务（特殊情况除外），质保期外继续提供终身服务并保证配件供应。
