南泵流体CHM系列卧式多级不锈钢离心泵产品详解

浙江南泵流体机械有限公司是一家集研发、生产、销售、贸易为一体的高新技术专业制造厂。公司总投资3亿元，于2020年列入浙江省大产业项目，一期工厂占地70亩，建筑面积8.2万平方米；二期工厂占地50亩，预计2023年6月份开工建设。公司主要生产不锈钢冲压焊接离心泵、端吸泵、污水潜水泵、消防泵等多种泵类产品，产品广泛应用于增压、工业、水处理、楼宇供水、空调水循环、供水、消防系统、地下水抽取、污水废水处理、化工行业用水净化等诸多领域。公司在全国建立了完善的销售与服务网络，在各大城市均设有驻外办事处及服务中心，旨在为用户提供更及时、更完善的服务。

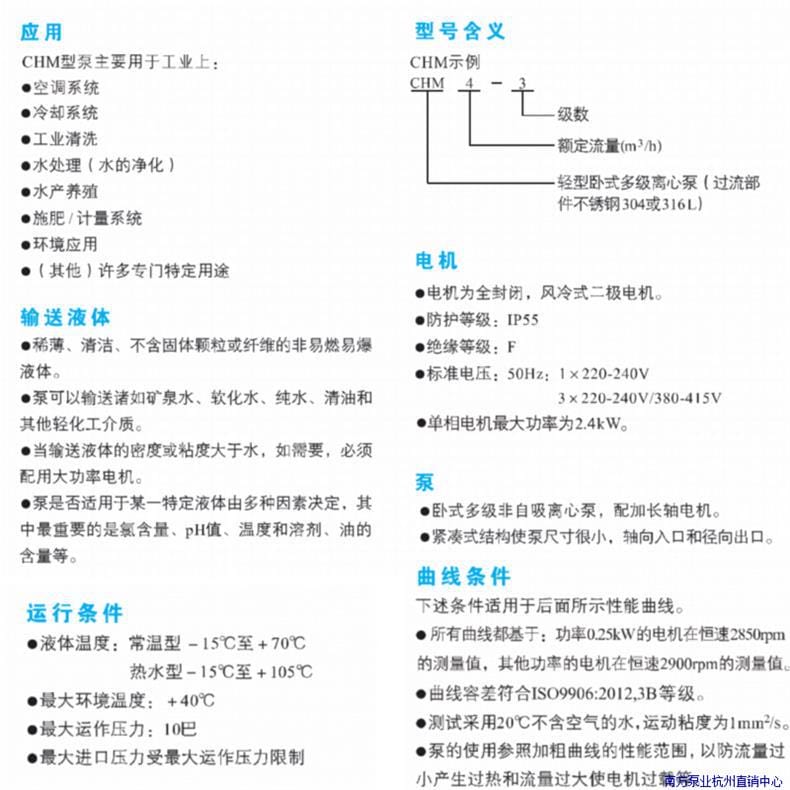

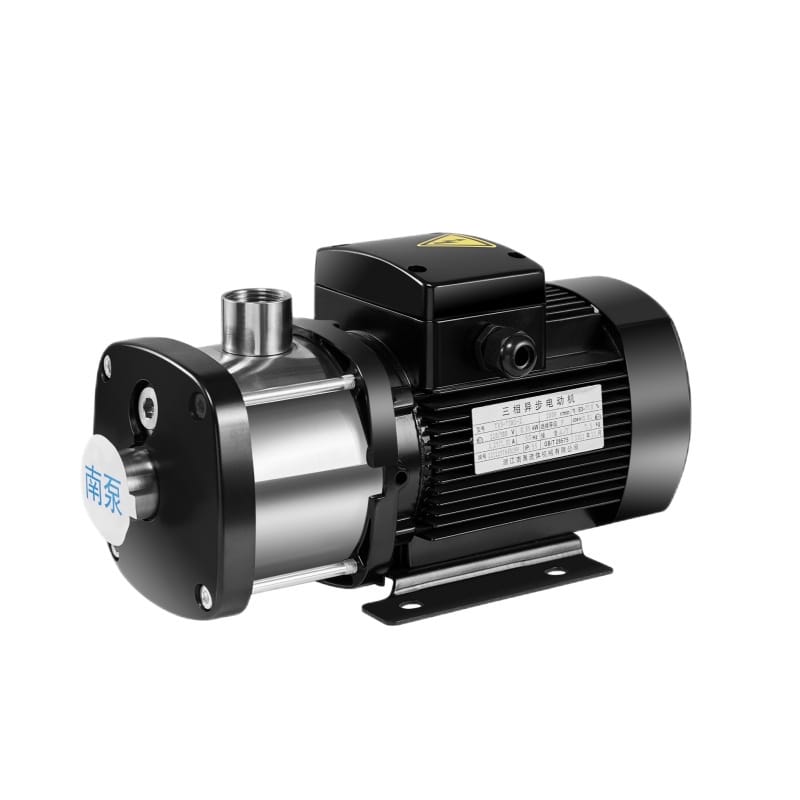

核心特点

结构紧凑：卧式多级非自吸离心泵，配加长轴电机，紧凑式结构使泵尺寸极小，轴向入口和径向出口设计便于管路布置。
材质优异：过流部件采用不锈钢304或316L材质，耐腐蚀性强，满足各类清洁或轻度化工介质输送需求。

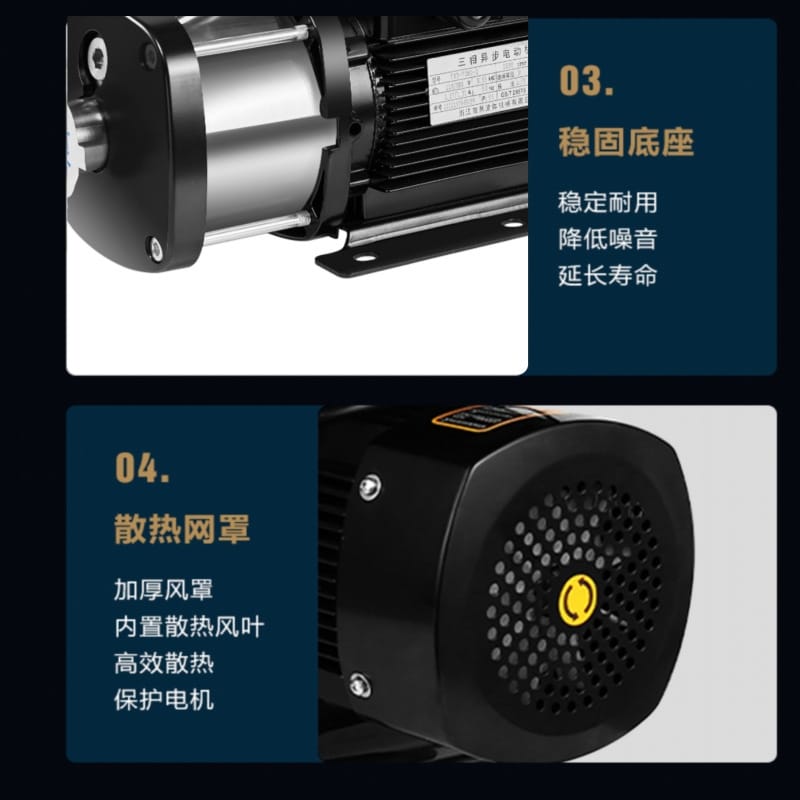

电机配置：采用全封闭、风冷式二极电机，防护等级IP55，绝缘等级F，单相电机最大功率可达2.4kW。

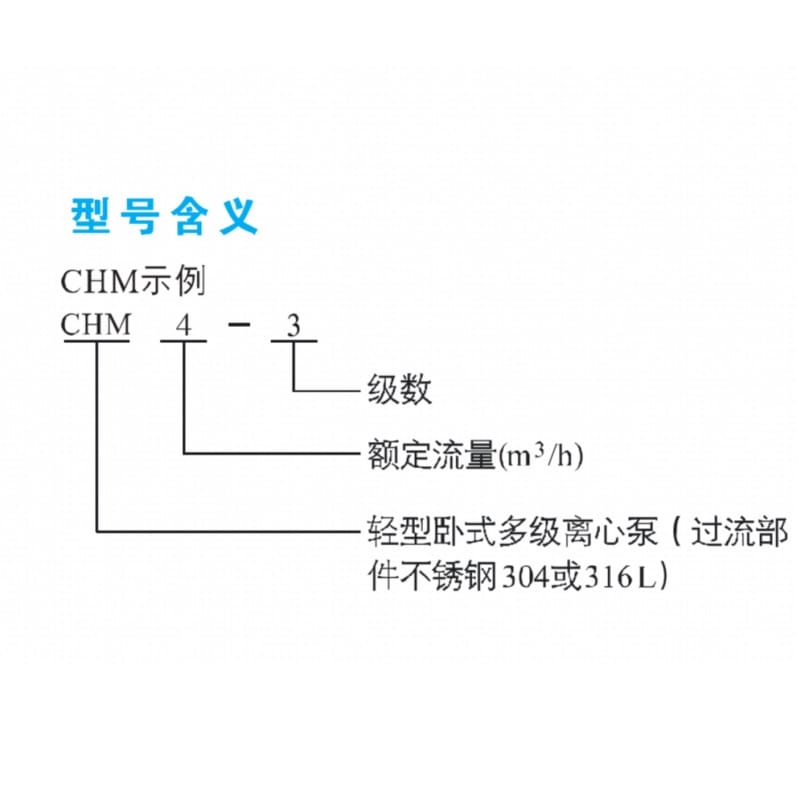

型号规范：型号含义清晰明确，格式为：CHM + 级数 + 额定流量(m³/h)，轻型卧式多级离心泵。

技术参数

运行条件

液体温度：常温型 -15℃ 至 +70℃；热水型 -15℃ 至 +105℃
最大环境温度：+40℃
最大运作压力：10巴
最大进口压力：受最大运作压力限制

电机参数

防护等级：IP55
绝缘等级：F
标准电压：50Hz：1×220-240V；3×220-240V/380-415V
单相电机最大功率：2.4kW

性能曲线基准

功率0.25kW的电机在恒速2850rpm的测量值，其他功率的电机在恒速2900rpm的测量值。
曲线容差符合ISO9906：2012，3B等级。
测试介质为20℃不含空气的水，运动粘度为1mm²/s。

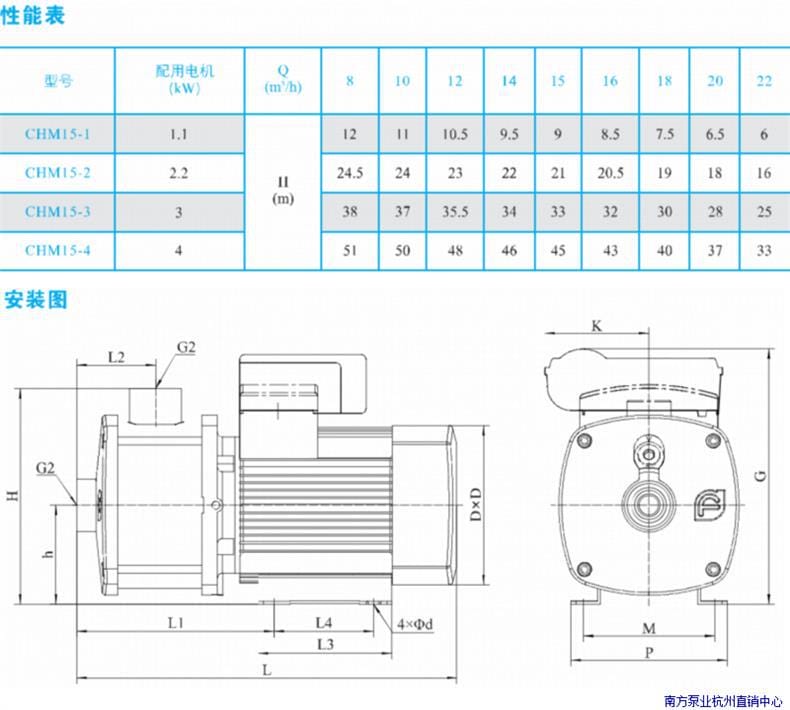

性能及尺寸参数表

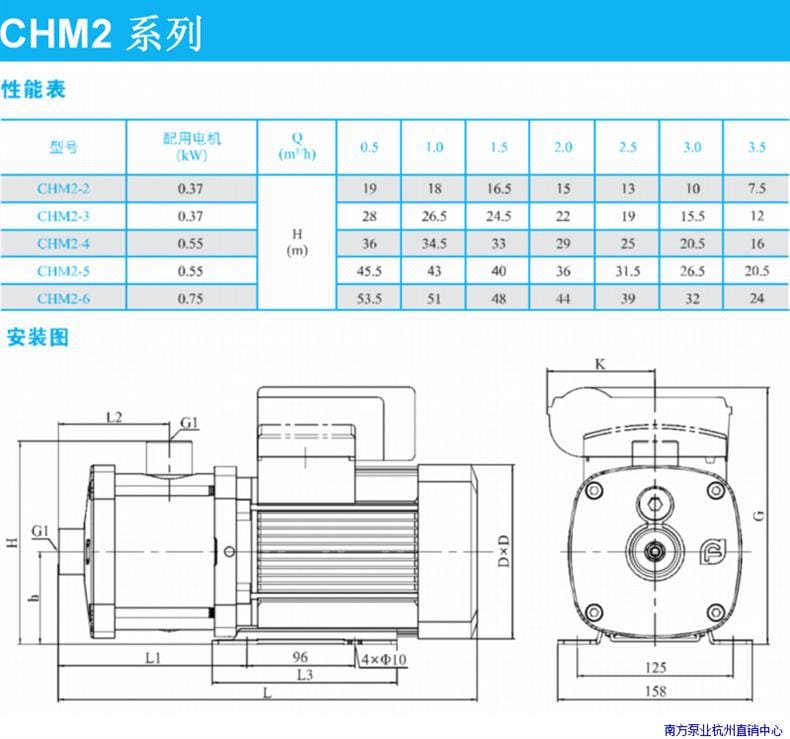

CHM2系列

型号	配用电机(kW)	流量范围(m³/h)	0.5	1.0	1.5	2.0	2.5	3.0	3.5
CHM2-2	0.37	H(m)	19	18	16.5	15	13	10	7.5
CHM2-3	0.37	H(m)	28	26.5	24.5	22	19	15.5	12
CHM2-4	0.55	H(m)	36	34.5	33	29	25	20.5	16
CHM2-5	0.55	H(m)	45.5	43	40	36	31.5	26.5	20.5
CHM2-6	0.75	H(m)	53.5	51	48	44	39	32	24

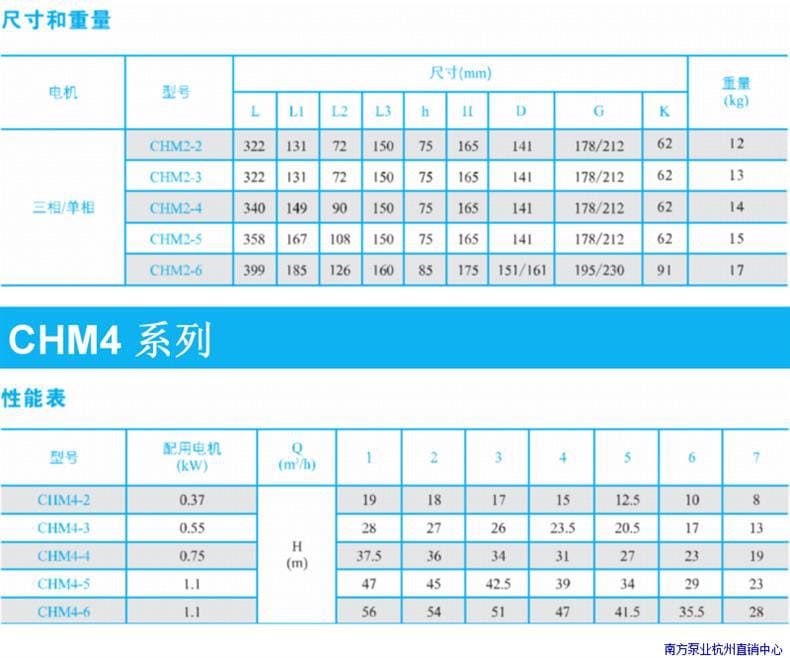

电机	型号	L	L1	L2	L3	h	I	D	G	K	重量(kg)
三相/单相	CHM2-2	322	131	72	150	75	165	141	178/212	62	12
三相/单相	CHM2-3	322	131	72	150	75	165	141	178/212	62	13
三相/单相	CHM2-4	340	149	90	150	75	165	141	178/212	62	14
三相/单相	CHM2-5	358	167	108	150	75	165	141	178/212	62	15
三相/单相	CHM2-6	399	185	126	160	85	175	151/161	195/230	91	17

CHM4系列

型号	配用电机(kW)	流量范围(m³/h)	1	2	3	4	5	6	7
CHM4-2	0.37	H(m)	19	18	17	15	12.5	10	8
CHM4-3	0.55	H(m)	28	27	26	23.5	20.5	17	13
CHM4-4	0.75	H(m)	37.5	36	34	31	27	23	19
CHM4-5	1.1	H(m)	47	45	42.5	39	34	29	23
CHM4-6	1.1	H(m)	56	54	51	47	41.5	35.5	28

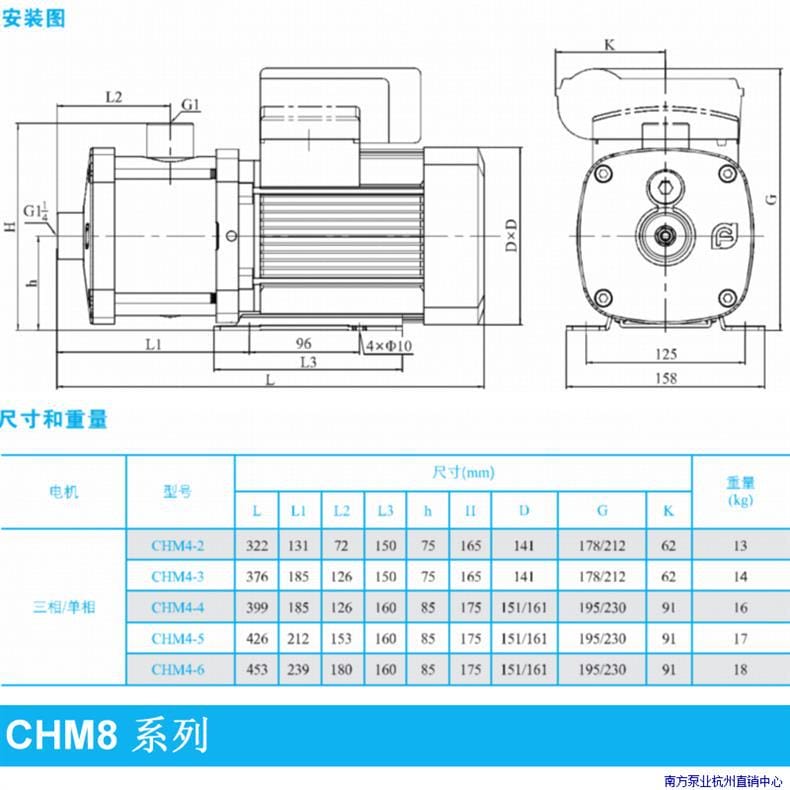

电机	型号	L	L1	L2	L3	h	I	D	G	K	重量(kg)
三相/单相	CHM4-2	322	131	72	150	75	165	141	178/212	62	13
三相/单相	CHM4-3	376	185	126	150	75	165	141	178/212	62	14
三相/单相	CHM4-4	399	185	126	160	85	175	151/161	195/230	91	16
三相/单相	CHM4-5	426	212	153	160	85	175	151/161	195/230	91	17
三相/单相	CHM4-6	453	239	180	160	85	175	151/161	195/230	91	18

CHM8系列

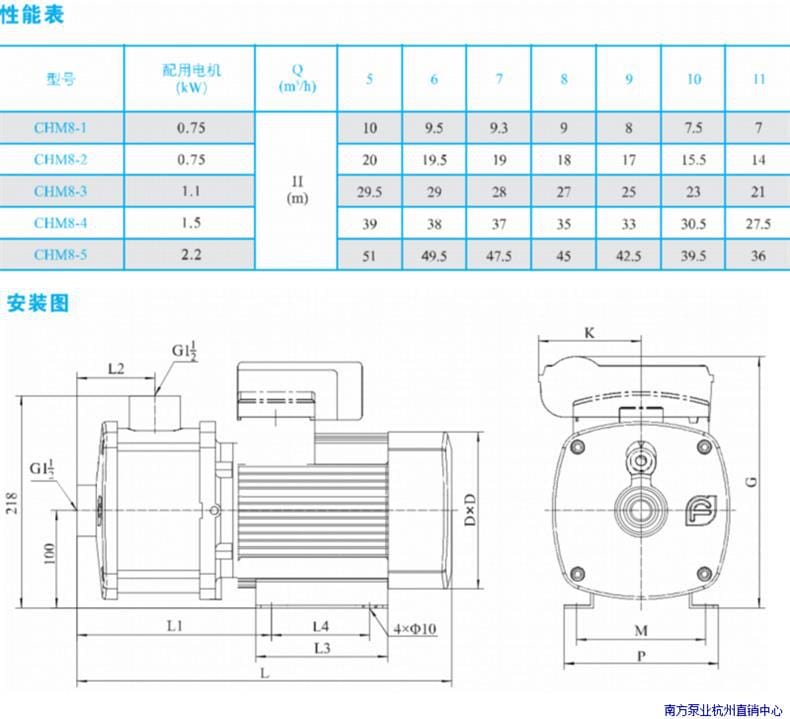

型号	配用电机(kW)	流量范围(m³/h)	8	9	10	11	12	13	14
CHM8-1	0.75	H(m)	10	9.5	9.3	9	8	7.5	7
CHM8-2	0.75	H(m)	20	19.5	19	18	17	15.5	14
CHM8-3	1.1	H(m)	29.5	29	28	27	25	23	21
CHM8-4	1.5	H(m)	39	38	37	35	33	30.5	27.5
CHM8-5	2.2	H(m)	51	49.5	47.5	45	42.5	39.5	36

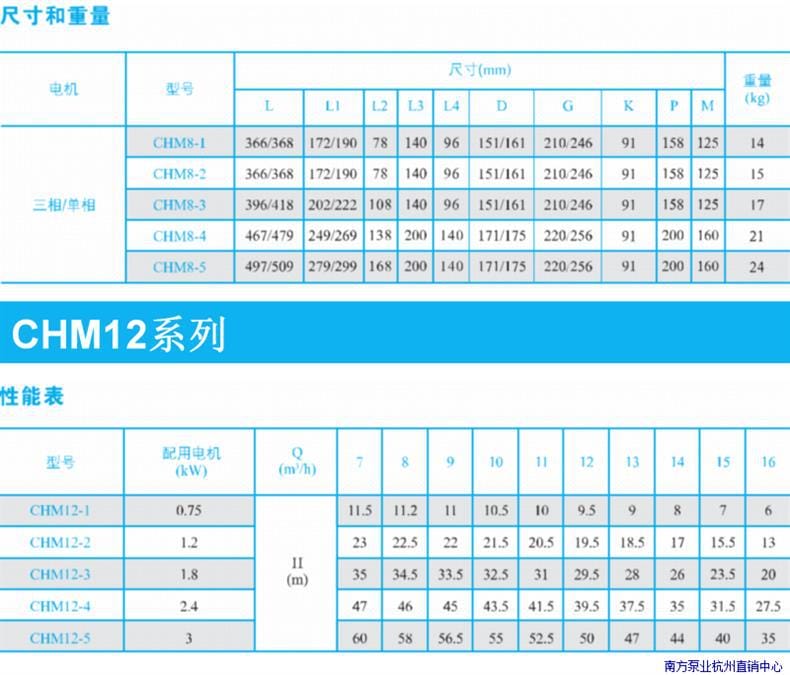

电机	型号	L	L1	L2	L3	L4	D	G	K	P	M	重量(kg)
三相/单相	CHM8-1	366/368	172/190	78	140	96	151/161	210/246	91	158	125	14
三相/单相	CHM8-2	366/368	172/190	78	140	96	151/161	210/246	91	158	125	15
三相/单相	CHM8-3	396/418	202/222	108	140	96	151/161	210/246	91	158	125	17
三相/单相	CHM8-4	467/479	249/269	138	200	140	171/175	220/256	91	200	160	21
三相/单相	CHM8-5	497/509	279/299	168	200	140	171/175	220/256	91	200	160	24

CHM12系列

型号	配用电机(kW)	流量范围(m³/h)	7	8	10	11	12	13	14	15	16
CHM12-1	0.75	H(m)	11.5	11.2	11	10.5	10	9.5	9	8	6
CHM12-2	1.2	H(m)	23	22.5	22	21.5	20.5	19.5	18.5	17	13
CHM12-3	1.8	H(m)	35	34.5	33.5	32.5	31	29.5	28	26	20
CHM12-4	2.4	H(m)	47	46	45	43.5	41.5	39.5	37.5	35	27.5
CHM12-5	3	H(m)	60	58	56.5	55	52.5	50	47	44	35

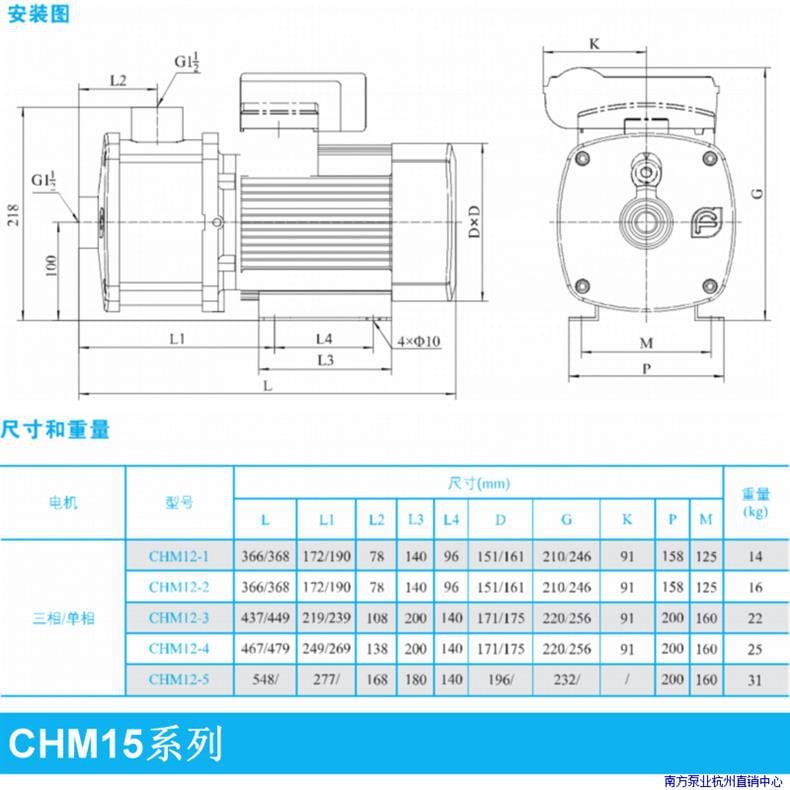

电机	型号	L	L1	L2	L3	L4	D	G	K	P	M	重量(kg)
三相/单相	CHM12-1	366/368	172/190	78	140	96	151/161	210/246	91	158	125	15
三相/单相	CHM12-2	396/418	202/222	108	140	96	151/161	210/246	91	158	125	17
三相/单相	CHM12-3	467/479	249/269	138	200	140	171/175	220/256	91	200	160	21
三相/单相	CHM12-4	497/509	279/299	168	200	140	171/175	220/256	91	200	160	24
三相/单相	CHM12-5	527/539	309/329	198	200	140	171/175	220/256	91	200	160	27
