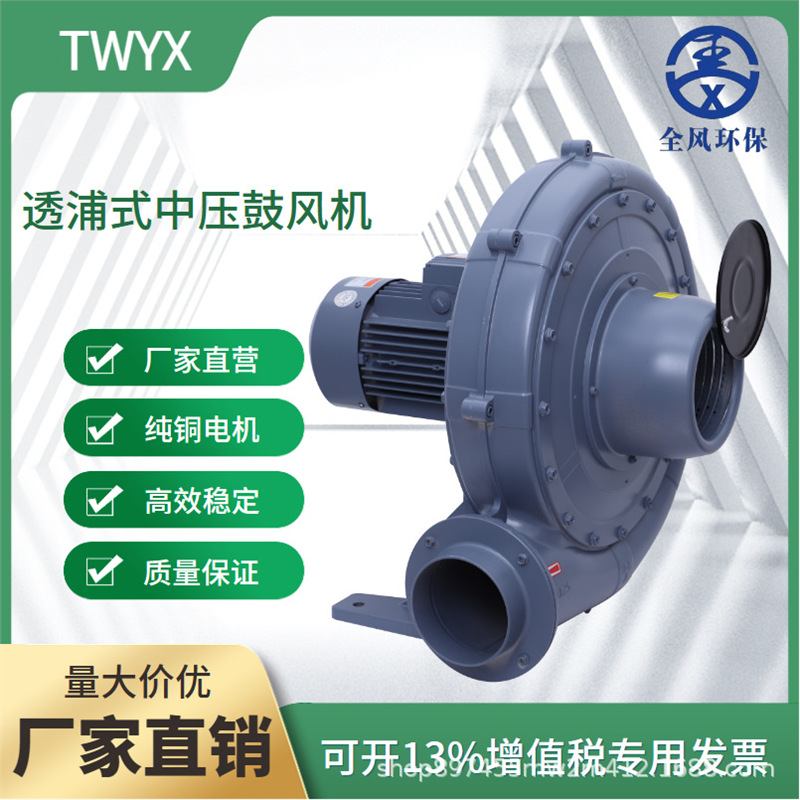

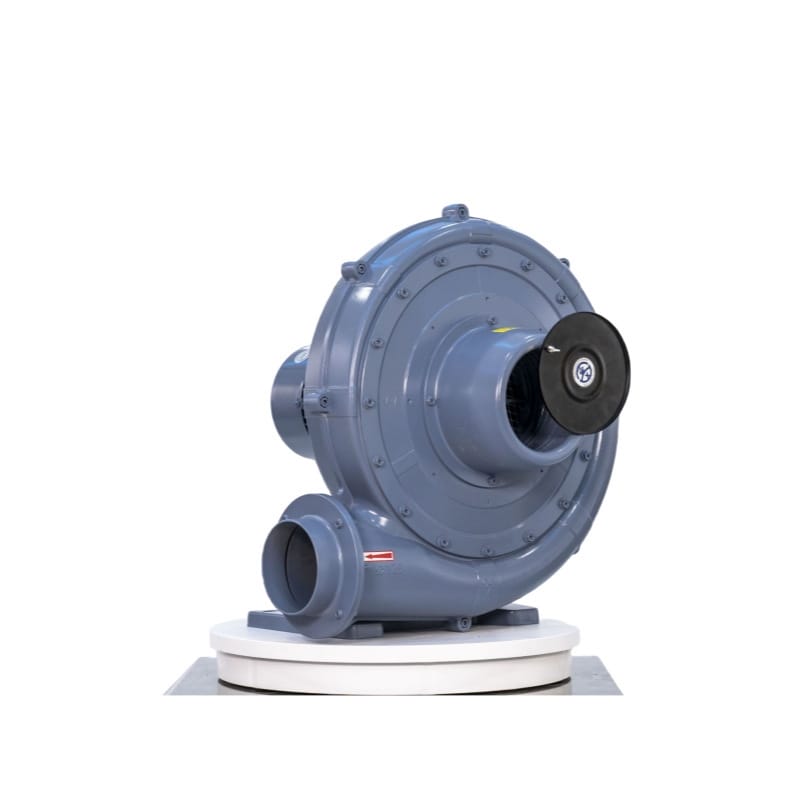

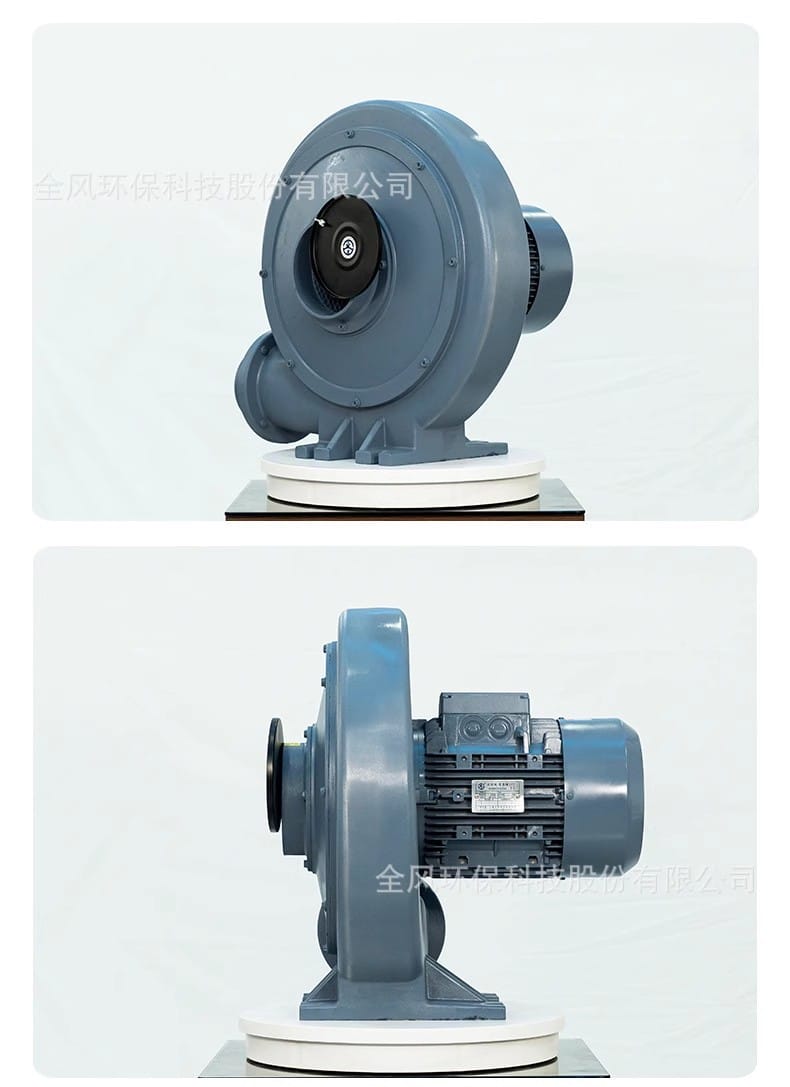

全风 CX150A-10 7.5kW 透浦式中压风机 产品技术手册
一、核心特点

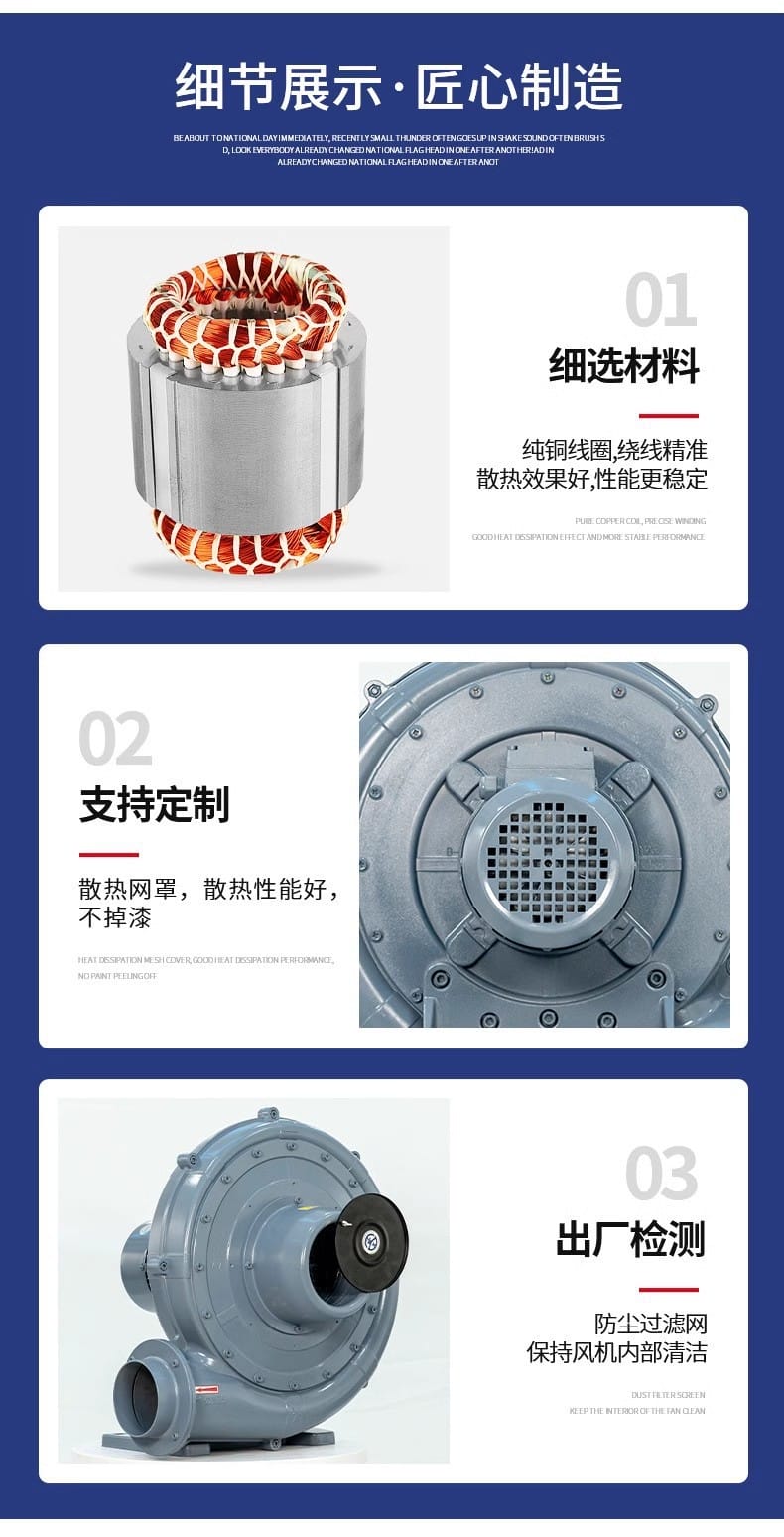

- 高效电机与散热设计：采用高精度绕制的纯铜线圈，配合优化的散热网罩结构，具备优异的散热性能与不掉漆特性，确保设备长期运行稳定。
- 精密防尘维护：内置高效防尘过滤网，有效阻隔外部杂质进入机腔，大幅降低内部磨损，延长使用寿命。
- 匠心制造工艺：遵循简约实用原则，严格选材原料，整机动平衡精度高，运行平稳低噪，支持非标尺寸与工况定制。
- 便捷操作与服务：结构简单直观，操作维护方便；厂家直供，库存充足，提供专业技术支持与快速物流配送。

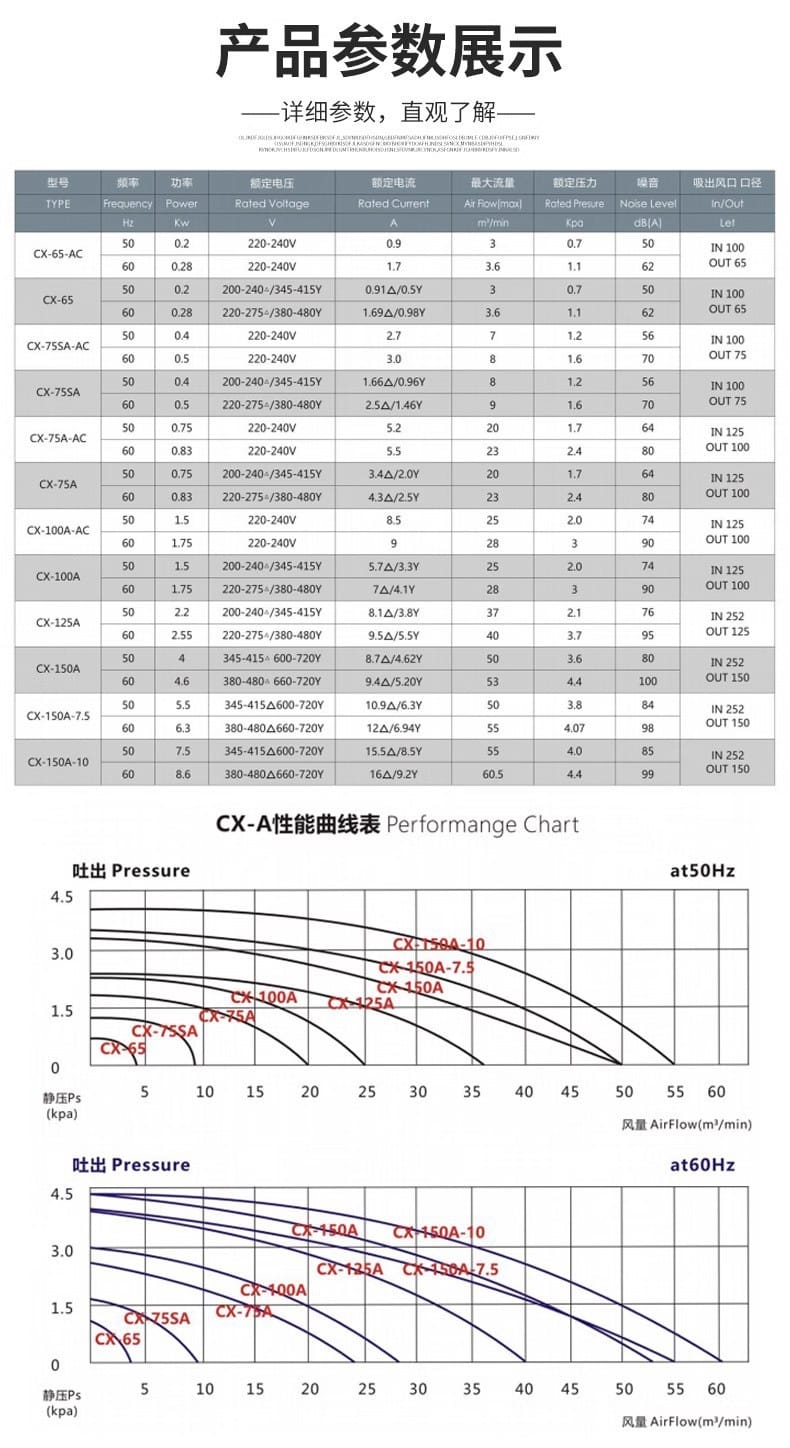

二、技术参数（型号：CX-150A-10）
| 参数项目 |
50Hz 工况 |
60Hz 工况 |
| 额定功率 |
7.5 kW |
8.6 kW |
| 额定电压 |
345-415/600-720 Y/V |
380-480/660-720 Y/V |
| 额定电流 |
15.5▲ / 8.5Y A |
16▲ / 9.2Y A |
| 最大风量 |
55 m³/min |
60.5 m³/min |
| 额定压力 |
4.0 kPa |
4.4 kPa |
| 运行噪音 |
≤85 dB(A) |
≤99 dB(A) |
| 接口口径 |

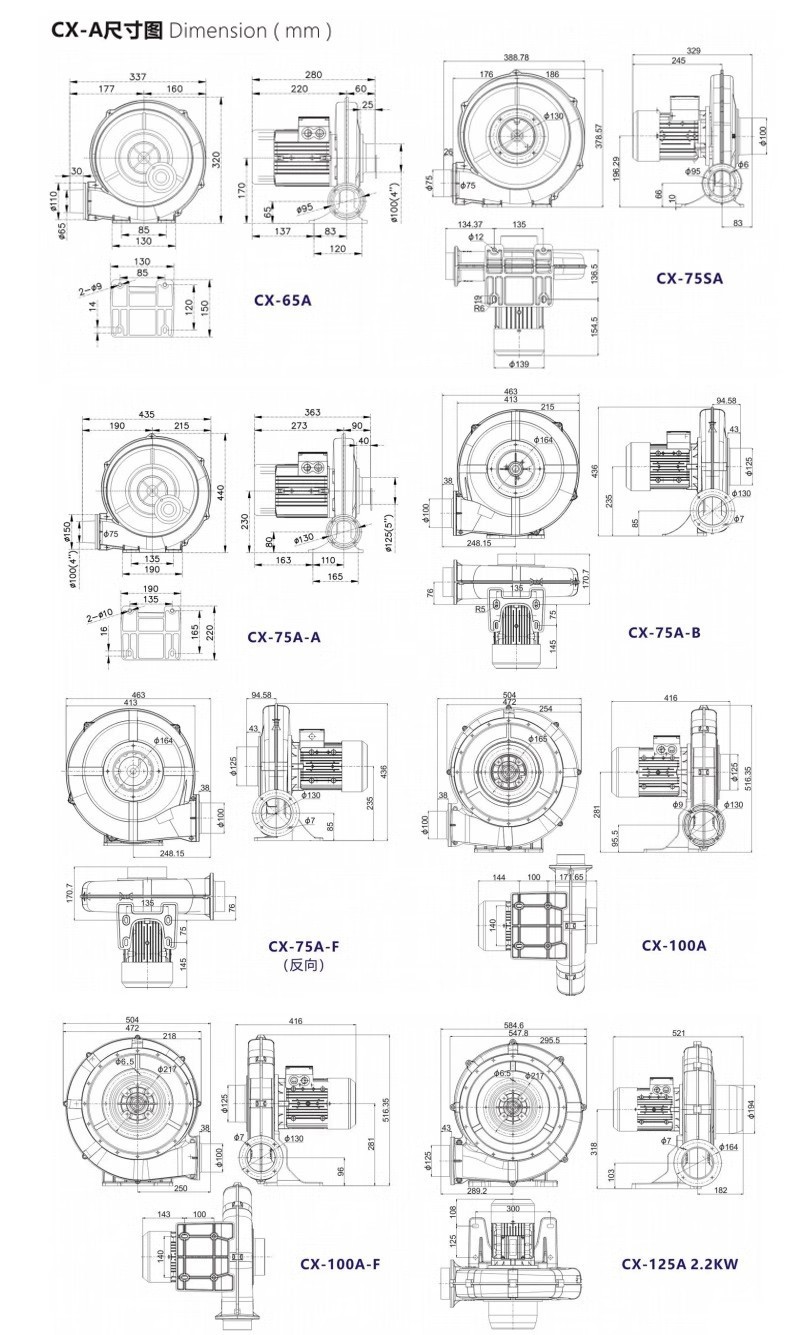

吸气口 Φ252 mm / 出气口 Φ150 mm |
吸气口 Φ252 mm / 出气口 Φ150 mm |
注：▲表示三角形接法（△），Y表示星型接法（Y），具体接线方式请以电机接线盒铭牌及配电系统要求为准。
三、应用行业
本系列透浦式中压风机广泛应用于需要中高压气流输送的工业场景，主要包括：
- 环保与除尘：工业车间除尘系统、中央集尘设备、废气抽排与通风换气。
- 工业制造：锅炉鼓风助燃、化工/石油/纺织/建材行业的物料输送与工艺通风。
- 生物发酵：发酵罐增氧曝气、恒温恒湿车间空气循环。
- 通用机械：真空吸附、烘干设备送风、水处理曝气及其他中压流体输送场合。
四、安装条件
为确保设备安全高效运行，安装时需满足以下基本条件：
- 基础支撑：须安装在平整、坚固的混凝土基座或钢制支架上，建议配置橡胶减震垫或弹簧减振器，防止共振传递至建筑结构。
- 管路对接：进排气口应通过柔性软接头（帆布/硅胶）与管道连接，消除管道应力对风机壳体的影响；法兰连接处需做好密封处理，严防漏风。
- 电气配套：必须按照铭牌电压与接线方式接入三相交流电，线路需独立配置符合国家标准的断路器、热过载保护器及漏电开关，并确保外壳可靠接地（接地电阻≤4Ω）。
- 环境空间：设备四周需预留 ≥600mm 的检修与维护通道；安装环境应远离强腐蚀性气体、易燃易爆粉尘及持续高温源，进气口前方需保证至少 1.5 倍管径的直线通畅距离。
五、注意事项
- 开机前检查：确认叶轮旋转方向正确（从电机端看通常为逆时针），手动盘车无卡顿异响；防护网罩及紧固件已完全锁紧；进出风口无遮挡物。
- 运行监控：设备试运行初期需密切监测电流、轴承温度及振动值，连续运行 2 小时后复查各项指标；日常运行严禁超压、超载或长时间在临界喘振区工作。
- 定期保养：每运行 500 小时清理一次防尘过滤网与散热鳍片积尘；定期检查电机绝缘电阻及接线端子紧固度；长期停用时建议每月手动盘车 1~2 圈以防轴承锈蚀。
- 安全警示：运转状态下严禁打开机壳或进行任何维修作业；若发现异常震动、焦糊味或电流骤升，应立即切断电源并联系专业售后。
- 定制与交付：非标定制产品参数以双方确认的技术协议为准；收货时请核对型号与外观完整性，如有运输破损请拒签并及时联系客服处理。
