春鼎真空罗茨鼓风机 THV-50 产品技术说明书

1. 核心特点

使用寿命长：机件少且无磨耗，支持长时间连续运转。
低噪音设计：采用螺旋状出入口设计，显著降低运行噪音。
高效节能：转子与壳体间有适当间隙，无需润滑，摩擦损失小，驱动功率低。
无污染运行：鼓风机腔内无需用油润滑，减少油蒸气对真空系统的污染。
高精度制造：垂直度、摆线和展开线吻合度高，效率更高。
维护简便：构造简单，保养容易，每个型号可选配真空过滤桶。
性能稳定：转子具有良好的几何对称性，振动小，运转平稳。
规格齐全：依 CNS 标准测试，提供性能曲线表供参考，在较宽压力范围内有较大抽速。

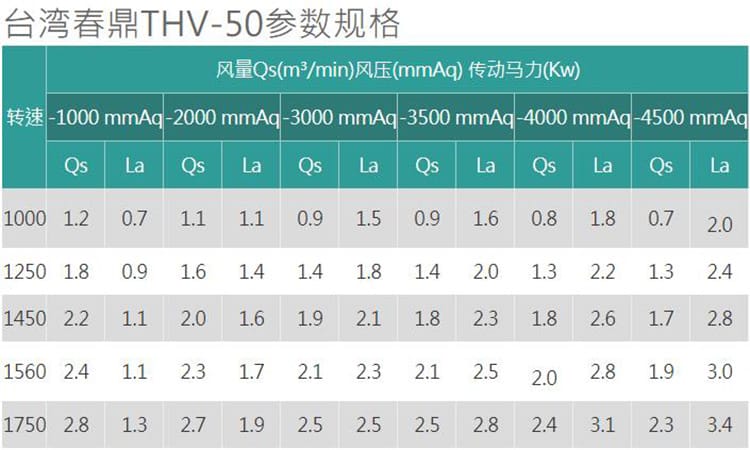

2. 技术参数

参数项目	规格范围/说明
型号	春鼎 THV-50 真空式罗茨鼓风机
转速 (RPM)	1000 / 1250 / 1450 / 1560 / 1750
风压范围	1000mmAq - 4500mmAq
风量 (Qs)	约 1.2 - 2.8 m³/min (依转速与压力而定)
传动马力	约 0.7 - 3.4 Kw
测试标准	CNS 标准

3. 应用行业

工业制造：塑胶机械、造纸机械、雕刻机械。
造纸工艺：造纸厂脱水、输送纸张、吸纸、造纸设备。
环保处理：污水处理管道风机。
其他领域：挤奶行业、真空用途系统。

4. 安装条件

介质温度：输送介质的进汽温度通常不得大于 40℃。
介质清洁度：微粒含量不得超过 100mg/m³，微粒尺寸不得超过工作间隙的一半。
润滑油位：运行时主油箱、副油箱油位须在油位计两条红线之间。
噪音控制：
- 建议安装消声器。
- 地穴法降噪：在地下挖一个 4～5m³ 的地穴，盖封好。用一根导管将进风口引入地穴，另一导管将外界空气引入地穴。两根导管尽量踩入地穴底，可有效减少噪音。
间隙保证：叶轮与机壳、叶轮与侧板、叶轮与叶轮间隙出厂时已调好，重新装配时要保证该间隙。

5. 注意事项

温度监控：
- 运转中轴承温度不得高于 95℃。
- 润滑油温度不高于 65℃。
- 正常运转中，每隔 1～2 小时检查轴承、油箱内润滑油、电机等的温度，不得高于规定值。
压力限制：使用压力不得高于铭牌上规定的升压范围。
转速调节：
- 增加转速要考虑机械设备的机械强度，一般转速不应超过铭牌的 15%。
- 转速增大往往需要更换较大的电机。
- 调节方法推荐调节转速（经济），放风法简单可靠但不经济。
维护保养：
- 润滑油：3～6 个月更换一次，或用孔径小于 50 微米的铜丝网过滤一次。
- 消声器：宜半年左右检修一次，更换部分或全部吸音材料。
- 滤清器与阀门：空气滤清器应经常检修，进出口阀门、旁通管应保持正常良好状态。
安全提示：产品图片、价格、属性仅供参考，详情请咨询专业人士；可提供加工定制服务。

THV型真空式罗茨鼓风机操作说明

⒈输送介质的进汽温度通常不得大于 40℃。

⒉介质中微粒的含量不得超过 100mg/m3，微粒尺寸不得超过工作间隙的一半。

⒊运转中轴承温度不得高于 95℃，润滑油温度不高于 65℃。

⒋使用压力不得高于铭牌上规定的升压范围。

⒌罗茨鼓风机叶轮与机壳、叶轮与侧板、叶轮与叶轮间隙出厂时已调好，重新装配时要保证该间隙。

⒍罗茨鼓风机运行时，主油箱、副油箱油位须在油位计两条红线之间。

正常运转中，每隔1～2小时检查一下轴承、油箱内润滑油、电机等的温度，不得高于规定值。罗茨鼓风机在运转过程中噪声大，为了降低噪声，除了安装消声器外有时也可以采用一些简便方法以减少噪声，比如用地穴法。在地下挖一个4～5m3；的地穴，地穴上盖封好，用一根导管将进风口引入地穴，用另一导管将外界空气引入地穴。两根导管尽量踩入地穴底，这样可以减少噪音。

罗茨鼓风机的调节方法

一种是放风的方法，这个方法简单可靠，但不经济。比较经济的方法是调节转速。部分立窑水泥厂为了提高罗茨风机的风压、风量，就是把鼓风机的转速加快。但是应该注意的是，增加转速要考虑机械设备的机械强度，不能增加大，一般转速不应超过铭牌的15%。转速增大往往还要更换较大的电机。罗茨鼓风机的润滑油3～6个月更换一次或用孔径小于50微米的铜丝网过滤一次。消声器也宜半年左右检修一次，更换部分或全部吸音材料。空气滤清器应经常检修，进出口阀门，旁通管应保持正常良好状态。
