春鼎机械 THV250 真空式罗茨鼓风机产品说明书

1. 核心特点

2. 技术参数

型号：THV-250 真空式罗茨鼓风机
品牌：台湾春鼎 (RUNDEAN)

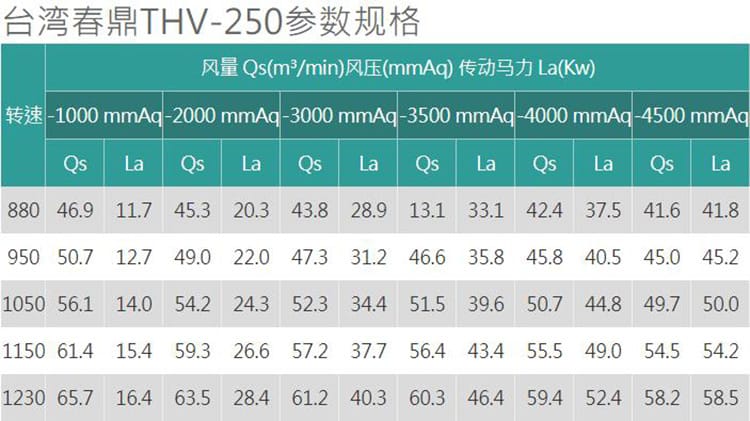

性能参考表 (注：Qs 为风量 m³/min, La 为传动马力 kW)：

转速 (RPM)	-1000 mmAq	-2000 mmAq	-3000 mmAq	-3500 mmAq	-4000 mmAq	-4500 mmAq
参数	Qs / La	Qs / La	Qs / La	Qs / La	Qs / La	Qs / La
880	46.9 / 11.7	45.3 / 20.3	43.8 / 28.9	33.1 / 13.1	42.4 / 37.5	41.6 / 41.8
950	50.7 / 12.7	49.0 / 22.0	47.3 / 31.2	46.6 / 35.8	45.8 / 40.5	45.0 / 45.2
1050	56.1 / 14.0	54.2 / 24.3	52.3 / 34.4	51.5 / 39.6	50.7 / 44.8	49.7 / 50.0
1150	61.4 / 15.4	59.3 / 26.6	57.2 / 37.7	56.4 / 43.4	55.5 / 49.0	54.5 / 54.2
1230	65.7 / 16.4	63.5 / 28.4	61.2 / 40.3	60.3 / 46.4	59.4 / 52.4	58.2 / 58.5

(注：部分数据经整理优化，具体以铭牌为准)

3. 应用行业

塑胶机械：真空成型、输送等。
造纸机械：造纸厂脱水、输送纸张、吸纸、造纸设备。
雕刻机械：真空吸附固定。
其他行业：挤奶行业、真空用途广泛领域。
较宽压力范围：适用于需要较大抽速的真空环境。

4. 安装与运行条件

介质温度：输送介质的进汽温度通常不得大于 40℃。
介质清洁度：微粒含量不得超过 100mg/m³，微粒尺寸不得超过工作间隙的一半。
压力限制：使用压力不得高于铭牌上规定的升压范围。
噪音控制：
- 建议安装消声器。
- 地穴法降噪：在地下挖一个 4～5m³ 的地穴，地穴上盖封好。用一根导管将进风口引入地穴，另一导管将外界空气引入地穴。两根导管尽量踩入地穴底，可有效减少噪音。
间隙要求：叶轮与机壳、侧板、叶轮之间间隙出厂已调好，重新装配时必须保证该间隙。

5. 注意事项与维护

温度监控：
- 轴承温度不得高于 95℃。
- 润滑油温度不高于 65℃。
- 正常运转中，每隔 1～2 小时检查轴承、油箱内润滑油、电机等的温度。
油位管理：运行时，主油箱、副油箱油位须在油位计两条红线之间。
转速调节：
- 调节转速较经济，但需考虑机械强度。
- 转速增加一般不应超过铭牌的 15%，转速增大往往需更换较大电机。
- 放风法调节简单可靠但不经济。
定期维护：
- 润滑油：3～6 个月更换一次，或用孔径小于 50 微米的铜丝网过滤一次。
- 消声器：宜半年左右检修一次，更换部分或全部吸音材料。
- 滤清器与阀门：空气滤清器应经常检修，进出口阀门、旁通管应保持正常良好状态。

6. 供应商信息

公司名称：沐源 (上海) 环保科技有限公司
经营理念：求实、专业、发展、共赢
服务范围：水质监测和加药系统的开发及销售，提供国内外性价比较高的水处理用仪器仪表和机电产品。
售后服务：常备易损易耗件，响应速度快，提供现场操作人员培训。
温馨提示：产品图片、价格、属性仅供参考，详情请咨询；可提供加工定制。

THV型真空式罗茨鼓风机操作说明

⒈输送介质的进汽温度通常不得大于 40℃。

⒉介质中微粒的含量不得超过 100mg/m3，微粒尺寸不得超过工作间隙的一半。

⒊运转中轴承温度不得高于 95℃，润滑油温度不高于 65℃。

⒋使用压力不得高于铭牌上规定的升压范围。

⒌罗茨鼓风机叶轮与机壳、叶轮与侧板、叶轮与叶轮间隙出厂时已调好，重新装配时要保证该间隙。

⒍罗茨鼓风机运行时，主油箱、副油箱油位须在油位计两条红线之间。

正常运转中，每隔1～2小时检查一下轴承、油箱内润滑油、电机等的温度，不得高于规定值。罗茨鼓风机在运转过程中噪声大，为了降低噪声，除了安装消声器外有时也可以采用一些简便方法以减少噪声，比如用地穴法。在地下挖一个4～5m3；的地穴，地穴上盖封好，用一根导管将进风口引入地穴，用另一导管将外界空气引入地穴。两根导管尽量踩入地穴底，这样可以减少噪音。

罗茨鼓风机的调节方法

一种是放风的方法，这个方法简单可靠，但不经济。比较经济的方法是调节转速。部分立窑水泥厂为了提高罗茨风机的风压、风量，就是把鼓风机的转速加快。但是应该注意的是，增加转速要考虑机械设备的机械强度，不能增加大，一般转速不应超过铭牌的15%。转速增大往往还要更换较大的电机。罗茨鼓风机的润滑油3～6个月更换一次或用孔径小于50微米的铜丝网过滤一次。消声器也宜半年左右检修一次，更换部分或全部吸音材料。空气滤清器应经常检修，进出口阀门，旁通管应保持正常良好状态。
