春鼎 TV-80 直立式罗茨鼓风机产品说明书

1. 核心特点

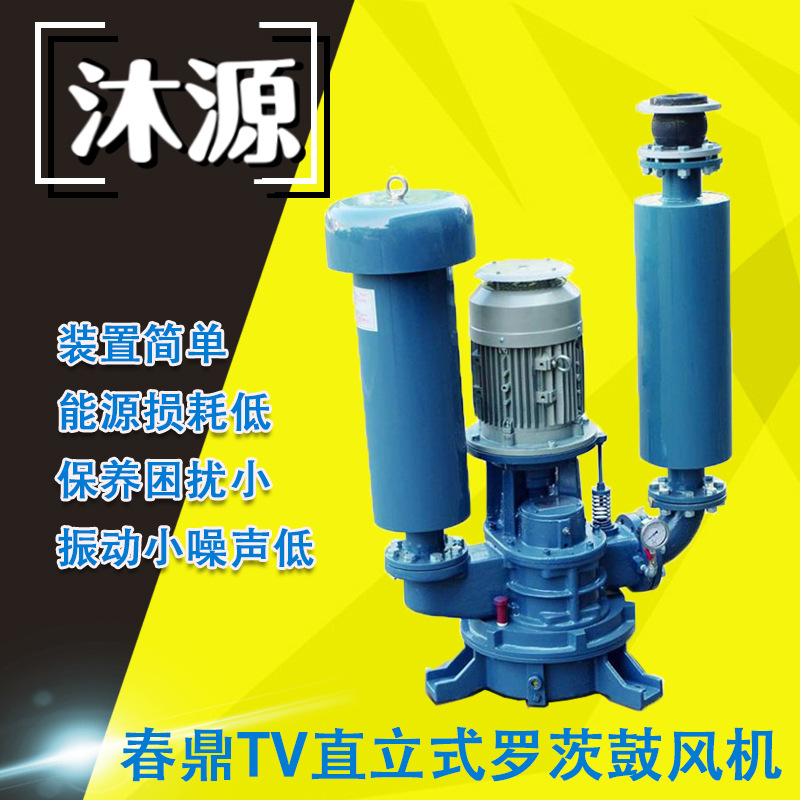

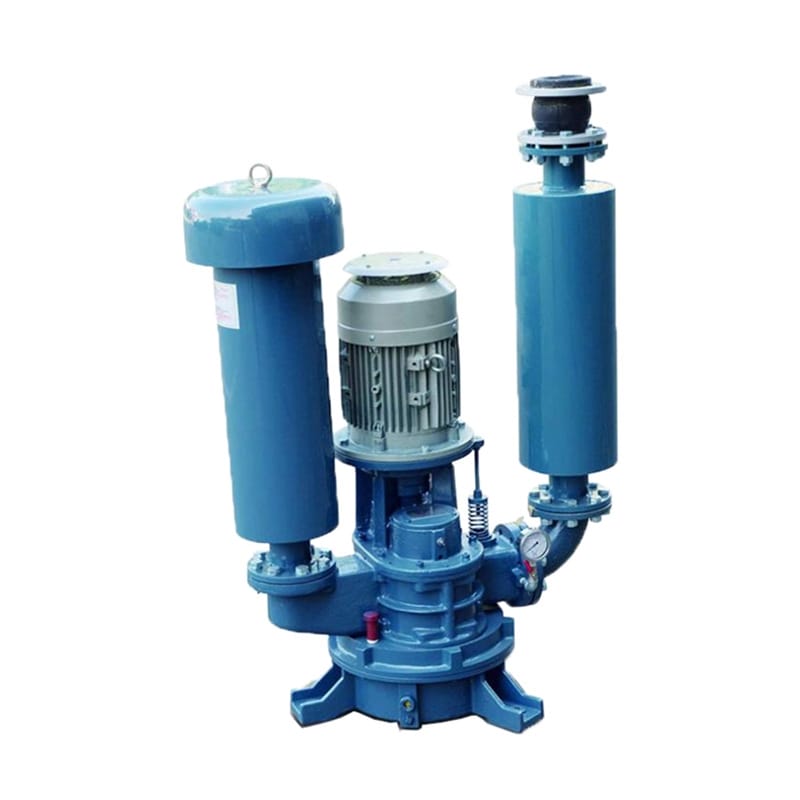

直立式结构设计：马达直接装设于鼓风机机座上，入口与出口消音器安装于机座两侧，结构紧凑垂直。
洁净无油输出：转子与转子间、转体与壳体间设有适当间隙，运转中不接触，内部无需润滑处理；机械部分采用齿轮契合模式，壳体与转子动作室以侧盖分离，确保吐出气体为不含油成分的清净空气。
低噪音低震动：实行理想之逆流压缩功能，吐出空气脉动更平滑，噪音及脉动大幅度减低；小型鼓风机可免加装出口消音器。
高效节能：叶轮采用四轴加工一次加工法，减少人为误差，提升精密度与效率；设计减少逆流对转子的压力，相对减少能源损耗。
免维护传动：采用直结式传动，减免皮带之经常性损耗保养及机油泄漏困扰。
空间优化：机器体积小，不占空间，出气口可依现场环境调整方向。

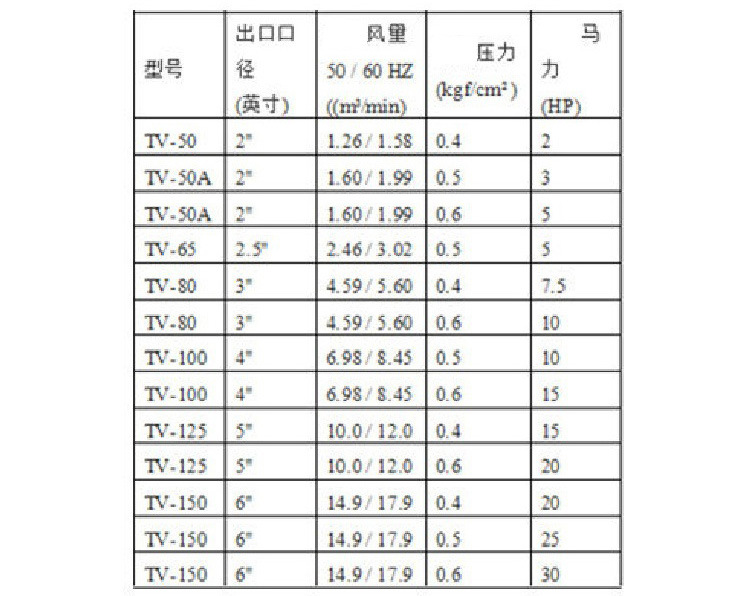

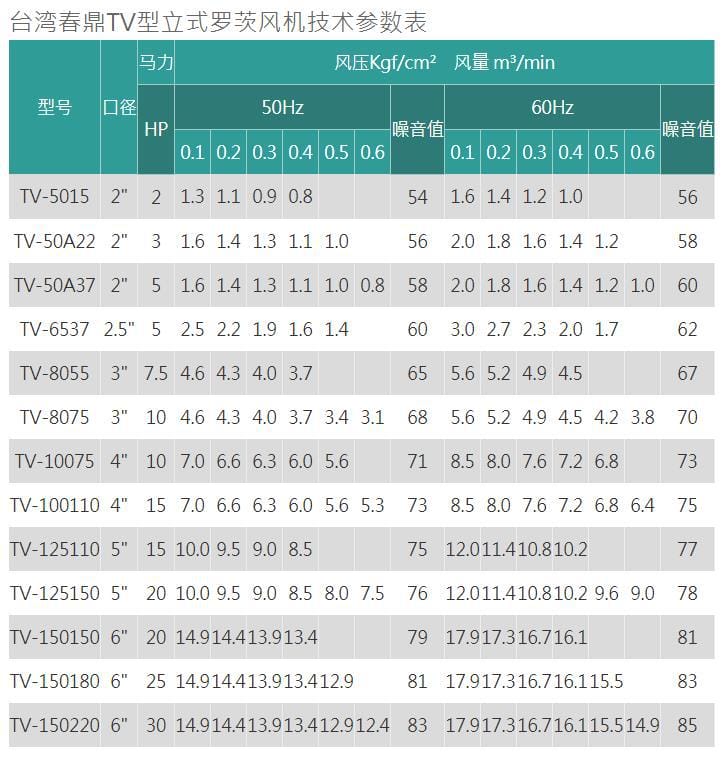

2. 技术参数 (TV-80 型号)

参数项	规格详情
品牌	台湾春鼎 (RUNDEAN)
型号	TV-80
口径	3 英寸 (3")
适用压力	0 ~ 0.6 kgf/cm²
马力 (HP)	7.5 HP / 10 HP
风量 (m³/min)	50Hz: 3.7 ~ 4.6 / 60Hz: 4.5 ~ 5.6 (随压力变化)
噪音值 (dB)	50Hz: 65 ~ 68 / 60Hz: 67 ~ 70
电源频率	50Hz / 60Hz
系列功率范围	2 ~ 30 HP (TV 全系列)

3. 应用行业

污水处理：适用于污水处理曝气系统，提供稳定气源。
环保工程：适用于水质监测及加药系统配套气源。
一般工业：适用于需要低压送风、气力输送及真空吸附的场景。

4. 安装条件

空间要求：机器体积小，不占空间，适合狭小机房或空间受限区域安装。

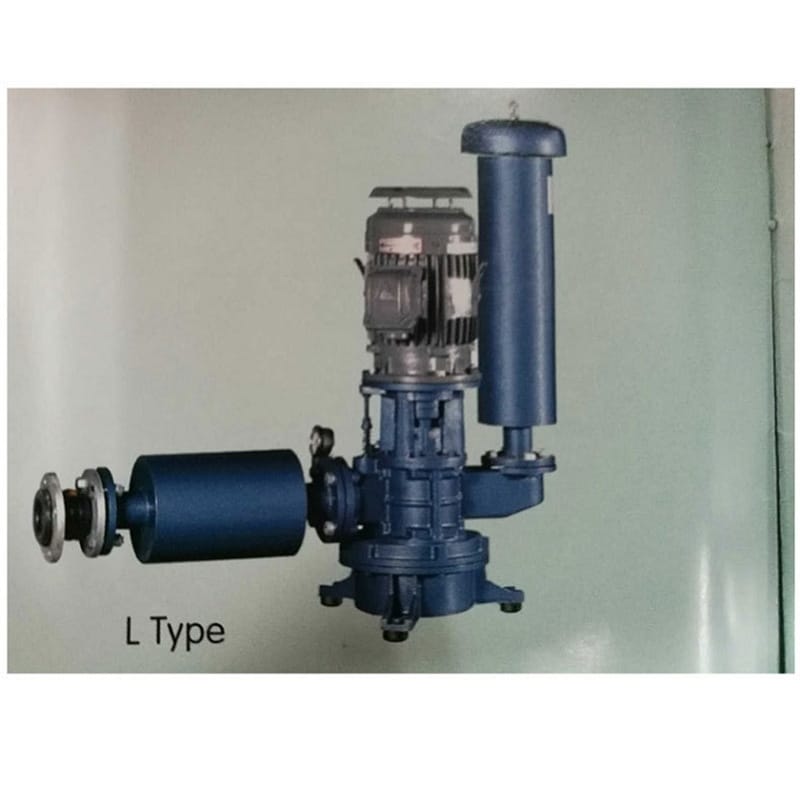

方向调整：出气口可依现场环境调整方向，安装灵活，适应性强。 | 基础要求 | 装置简单、省工时，不需额外隔音设备即可达成低噪音之生活空间。
连接方式：直结式传动，安装简便，无需复杂对中调试。

5. 注意事项

润滑管理：虽然空气室免润滑油，但齿轮契合部分需定期检查齿轮油，确保机械部分润滑，防止磨损。
长期运转：虽可安心长期运转，仍建议定期检查转子间隙及齿轮状态，确保效率。
环境防护：尽管噪音较低，建议安装在通风良好处，避免高温环境影响电机效率及寿命。
定制服务：可依特殊材质指定设计，如有特殊工况（如腐蚀性气体）请咨询供应商。
信息确认：产品图片、价格、属性仅供参考，详情请咨询供应商；可提供加工定制服务。

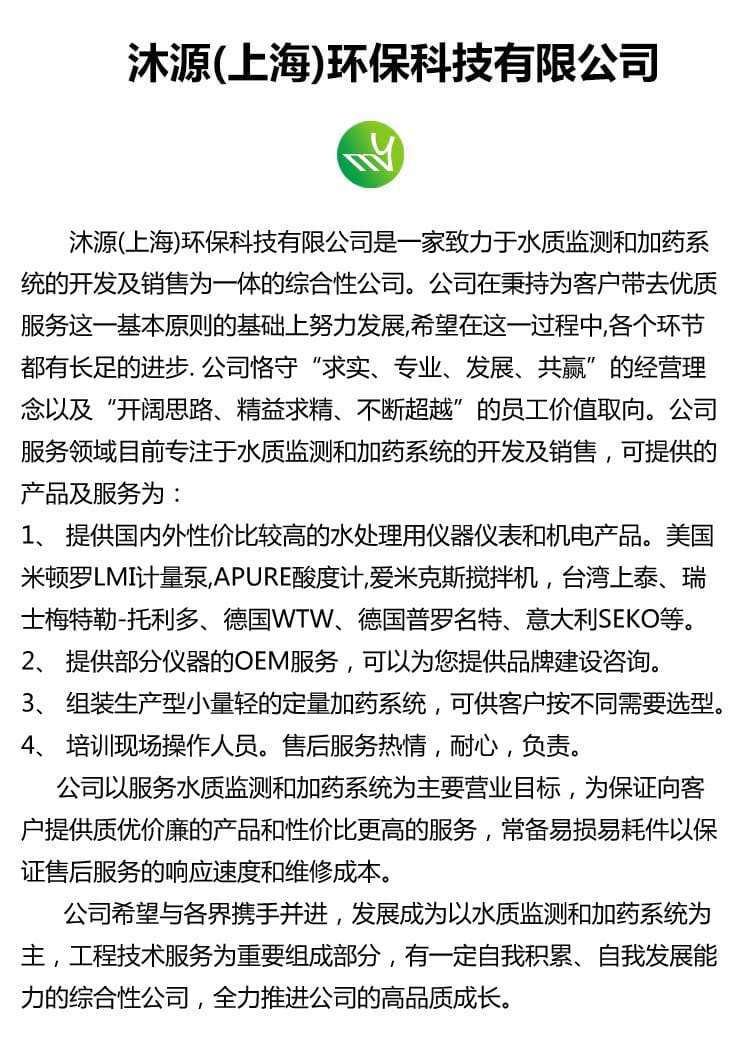

6. 供应商信息

经销单位：沐源 (上海) 环保科技有限公司
服务理念：质量优良、服务专业、诚信合作共赢未来
主营业务：水质监测和加药系统的开发及销售，国内外水处理用仪器仪表和机电产品。
售后服务：常备易损易耗件，保证售后服务的响应速度和维修成本；提供现场操作人员培训。

一.春鼎TV型直立式罗茨鼓风机是将马达装设于鼓风机机座上，入口消音器、出口消音器安装于鼓风机机座两侧之直立式罗茨鼓风机。

二.叶轮采用四轴加工一次加工法，以减少人为误差，提升叶轮之精密度，并提高鼓风机之效率。

三.免润滑油无故障在转子与转子间，及转体与壳体间，设有适当间隙，在运转中不接触，内部不需要润滑处理、机械部份之接触，采证时齿轮契合模式，且壳体(转子动作室)以侧盖汽油分离，不致有润滑油混入之虞，故吐出之气体为不含油成分之清净空气，即时在长期运转情况下，亦可安心使用。

四.低噪音、低震动∶在噪音及振动之防治方面，以遂行理想之逆流压缩功能，罗茨鼓风机吐出空气之脉动，可更平滑的进行，噪音及脉动均可大幅度减低，因此就小型鼓风机而言，可免加装出口消音器。

六.春鼎TV型直立式罗茨风机产品规格: 压送用途适用压力∶0 ~ 0.6 kgf/cm2 2 ~ 30HP另外可依特殊材质指定设计TV型直立式罗茨鼓风机产品特性较低的能源损耗∶春鼎TV型直立式罗茨鼓风机的设计能减少逆流对转子的压力，相对也能减少对能源的损耗。较低的噪音∶压力脉冲是主要的噪音源，春鼎直立式罗茨鼓风机相较于皮带式罗茨鼓风机能有效降低噪音达五分贝。减免经常性之保养困扰∶春鼎直立式罗茨鼓风机采用直结式传动，可减免皮带之经常性损耗保养及机气漏油之困扰。机器体积小，不占空间∶春鼎直立式罗茨鼓风机体积小，不占空间，而出气口可依现场环境调整方向，安装容易。装置简单∶装置简单、省工时、不占空间、不需隔音设备┅┅即达成低噪音之生活空间

七.春鼎TV型直立式罗茨风机特点：较低的能源减免经常性之保养困扰装置简单较低的噪音。
