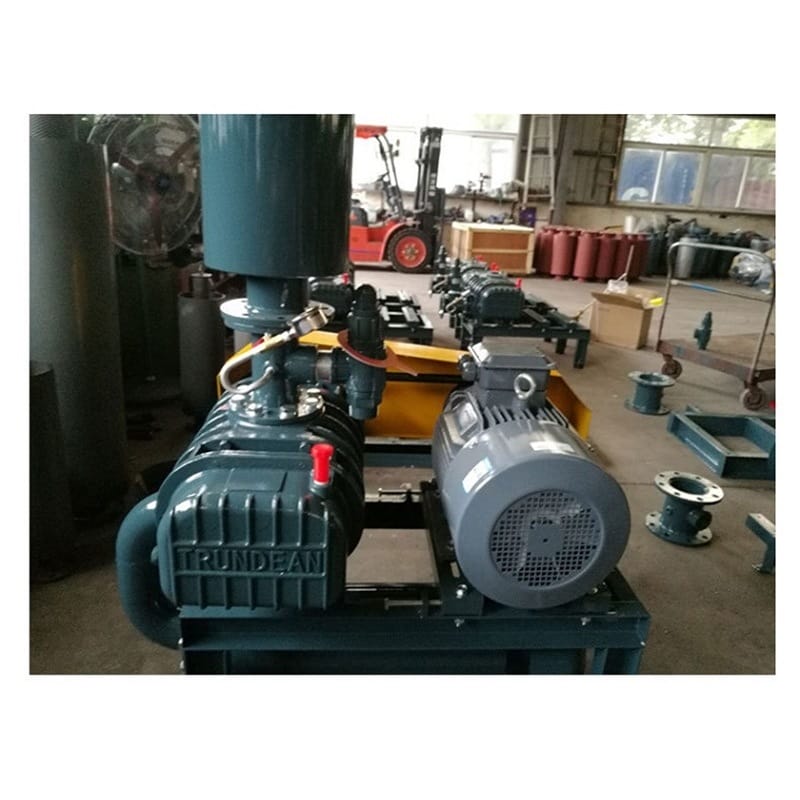

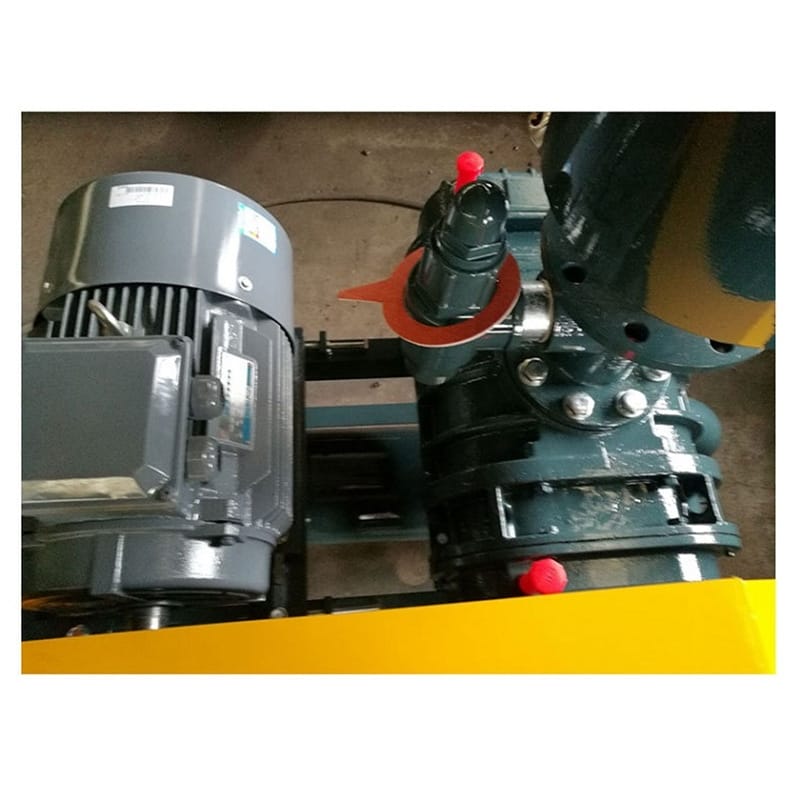

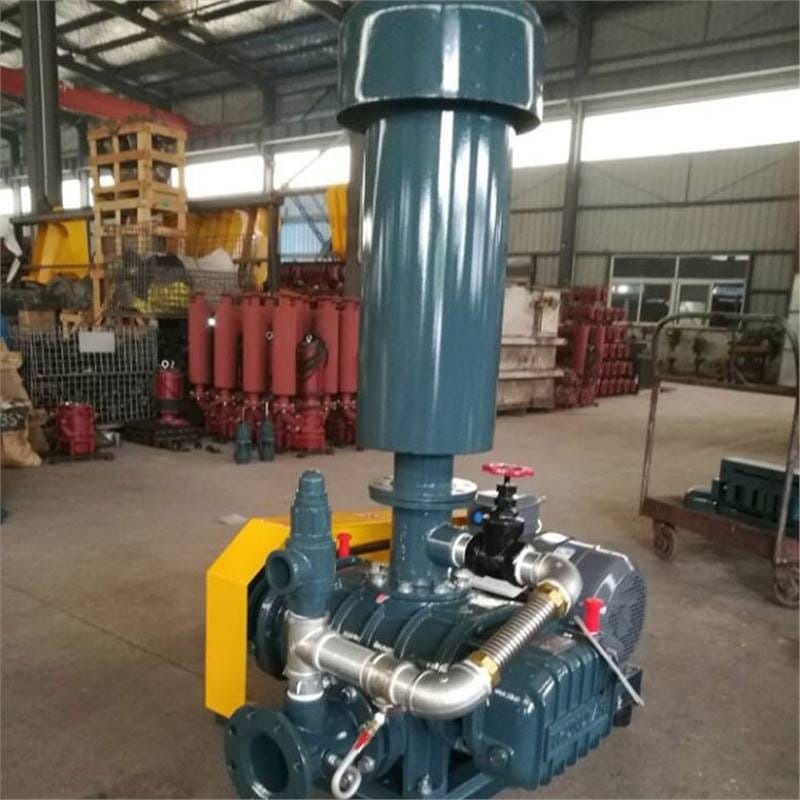

春鼎 THV-125A 真空罗茨鼓风机产品说明书

1. 核心特点

使用寿命长：真空式罗茨鼓风机机件少且无磨耗，可长时间连续运转。
低噪音设计：采用螺旋状出入口设计，显著降低运行噪音。
运转平稳：转子具有良好的几何对称性，振动小，延长使用寿命。
无油润滑：转子与壳体间均有适当间隙，腔内无需用油润滑，减少油蒸气污染及加油困扰。
高效精密：生产精密度高，垂直度、摆线和展开线吻合度高，驱动功率低。
保养容易：构造简单，维护方便。
规格齐全：依 CNS 标准测试，并提供性能曲线表供参考。

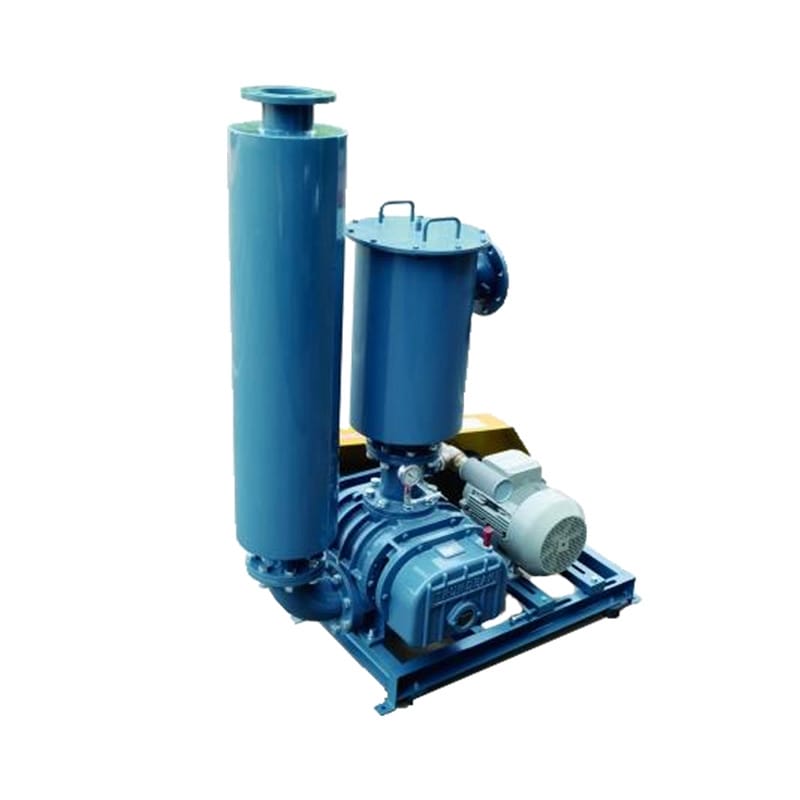

配件可选：每一个型号都配有真空过滤桶可供客户选择。

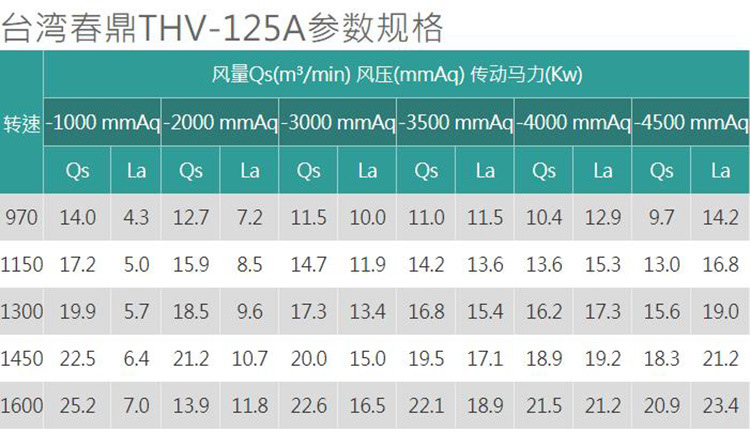

2. 技术参数 (THV-125A)

转速 (rpm)	-1000mmAq (流量/功率)	-2000mmAq (流量/功率)	-3000mmAq (流量/功率)	-3500mmAq (流量/功率)	-4000mmAq (流量/功率)	-4500mmAq (流量/功率)
970	14.0m³/min / 4.3Kw	12.7m³/min / 7.2Kw	11.5m³/min / 10.0Kw	11.0m³/min / 11.5Kw	10.4m³/min / 12.9Kw	9.7m³/min / 14.2Kw
1150	17.2m³/min / 5.0Kw	15.9m³/min / 8.5Kw	14.7m³/min / 11.9Kw	14.2m³/min / 13.6Kw	13.6m³/min / 15.3Kw	13.0m³/min / 16.8Kw
1300	19.9m³/min / 5.7Kw	18.5m³/min / 9.6Kw	17.3m³/min / 13.4Kw	16.8m³/min / 15.4Kw	16.2m³/min / 17.3Kw	15.6m³/min / 19.0Kw
1450	22.5m³/min / 6.4Kw	21.2m³/min / 10.7Kw	20.0m³/min / 15.0Kw	19.5m³/min / 17.1Kw	18.9m³/min / 19.2Kw	18.3m³/min / 21.2Kw
1600	25.2m³/min / 7.0Kw	23.9m³/min / 11.8Kw*	22.6m³/min / 16.5Kw	22.1m³/min / 18.9Kw	21.5m³/min / 21.2Kw	20.9m³/min / 23.4Kw

注：1600 转速下 -2000mmAq 数据根据序列逻辑优化修正，具体请以实物铭牌为准。

3. 应用行业

污水处理：高品质低噪音三叶污水处理鼓风机。
工业机械：广泛应用于塑胶机械、造纸机械、雕刻机械等真空用途。
造纸工艺：造纸厂脱水、输送纸张、吸纸及造纸设备。
其他领域：挤奶行业等需要真空环境的场景。

4. 安装与运行条件

进气温度：输送介质的进汽温度通常不得大于 40℃。
介质清洁度：介质中微粒含量不得超过 100mg/m³，微粒尺寸不得超过工作间隙的一半。
压力限制：使用压力不得高于铭牌上规定的升压范围。
油位要求：运行时主油箱、副油箱油位须在油位计两条红线之间。
间隙保护：叶轮与机壳、叶轮与侧板、叶轮与叶轮间隙出厂时已调好，重新装配时要保证该间隙。

5. 注意事项与维护

温度监控：
- 运转中轴承温度不得高于 95℃。
- 润滑油温度不高于 65℃。
- 正常运转中，每隔 1～2 小时检查轴承、油箱内润滑油、电机等的温度，不得高于规定值。
噪音控制：
- 建议安装消声器。
- 可采用地穴法降噪：在地下挖一个 4～5m³ 的地穴，地穴上盖封好，用导管将进风口引入地穴，另一导管将外界空气引入地穴，两根导管尽量踩入地穴底。
调节方法：
- 放风法简单可靠但不经济。
- 调节转速较经济，但增加转速要考虑机械设备的机械强度，一般转速不应超过铭牌的 15%，转速增大往往还要更换较大的电机。
定期保养：
- 润滑油：3～6 个月更换一次或用孔径小于 50 微米的铜丝网过滤一次。
- 消声器：宜半年左右检修一次，更换部分或全部吸音材料。
- 滤清器与阀门：空气滤清器应经常检修，进出口阀门、旁通管应保持正常良好状态。

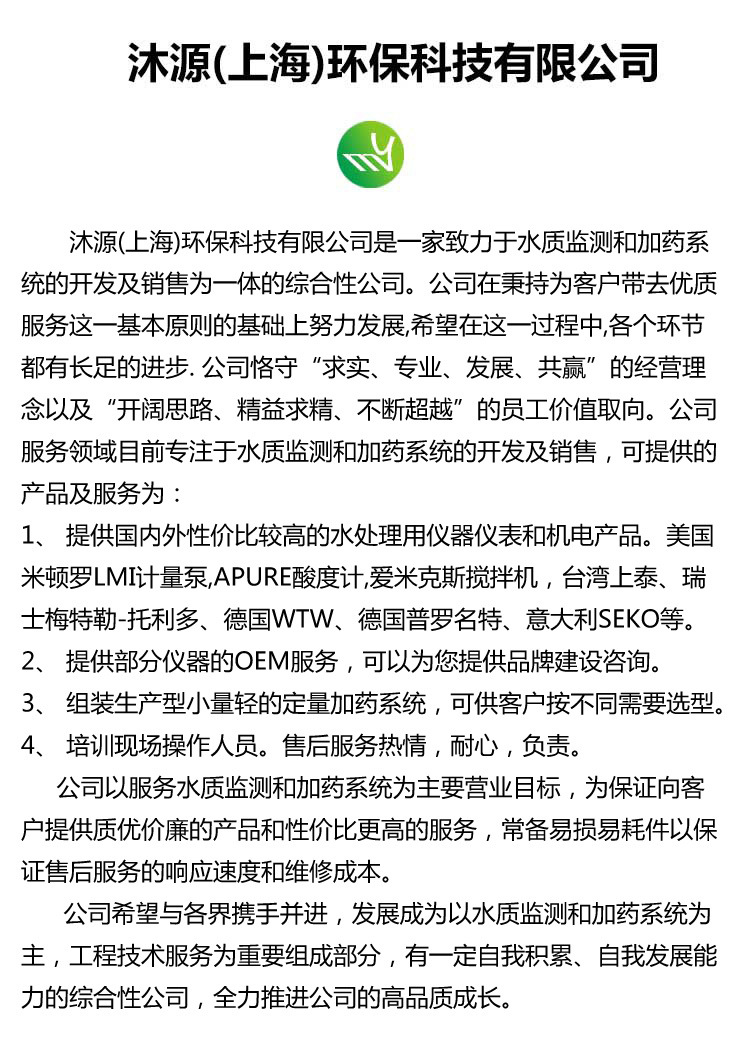

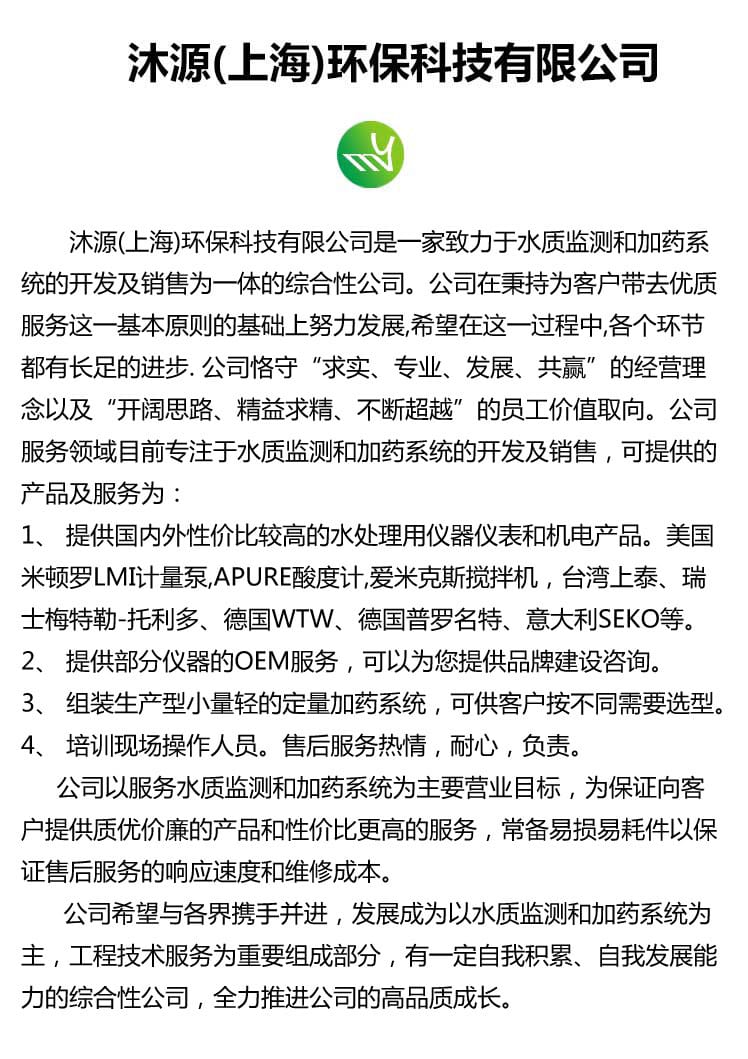

6. 供应商信息

品牌：台湾春鼎 (RUNDEAN)
供应商：沐源 (上海) 环保科技有限公司
服务理念：诚信合作共赢未来，质量优良，服务专业。
业务范围：专注于水质监测和加药系统的开发及销售，提供国内外性价比较高的水处理用仪器仪表和机电产品（如意大利赛高计量泵、气动隔膜泵等）。
增值服务：可提供 OEM 服务、品牌建设咨询、组装生产型定量加药系统及加工定制。
售后承诺：常备易损易耗件，保证售后服务响应速度，培训现场操作人员，服务热情、耐心、负责。

THV型真空式罗茨鼓风机操作说明

⒈输送介质的进汽温度通常不得大于 40℃。

⒉介质中微粒的含量不得超过 100mg/m3，微粒尺寸不得超过工作间隙的一半。

⒊运转中轴承温度不得高于 95℃，润滑油温度不高于 65℃。

⒋使用压力不得高于铭牌上规定的升压范围。

⒌罗茨鼓风机叶轮与机壳、叶轮与侧板、叶轮与叶轮间隙出厂时已调好，重新装配时要保证该间隙。

⒍罗茨鼓风机运行时，主油箱、副油箱油位须在油位计两条红线之间。

正常运转中，每隔1～2小时检查一下轴承、油箱内润滑油、电机等的温度，不得高于规定值。罗茨鼓风机在运转过程中噪声大，为了降低噪声，除了安装消声器外有时也可以采用一些简便方法以减少噪声，比如用地穴法。在地下挖一个4～5m3；的地穴，地穴上盖封好，用一根导管将进风口引入地穴，用另一导管将外界空气引入地穴。两根导管尽量踩入地穴底，这样可以减少噪音。

罗茨鼓风机的调节方法

一种是放风的方法，这个方法简单可靠，但不经济。比较经济的方法是调节转速。部分立窑水泥厂为了提高罗茨风机的风压、风量，就是把鼓风机的转速加快。但是应该注意的是，增加转速要考虑机械设备的机械强度，不能增加大，一般转速不应超过铭牌的15%。转速增大往往还要更换较大的电机。罗茨鼓风机的润滑油3～6个月更换一次或用孔径小于50微米的铜丝网过滤一次。消声器也宜半年左右检修一次，更换部分或全部吸音材料。空气滤清器应经常检修，进出口阀门，旁通管应保持正常良好状态。
