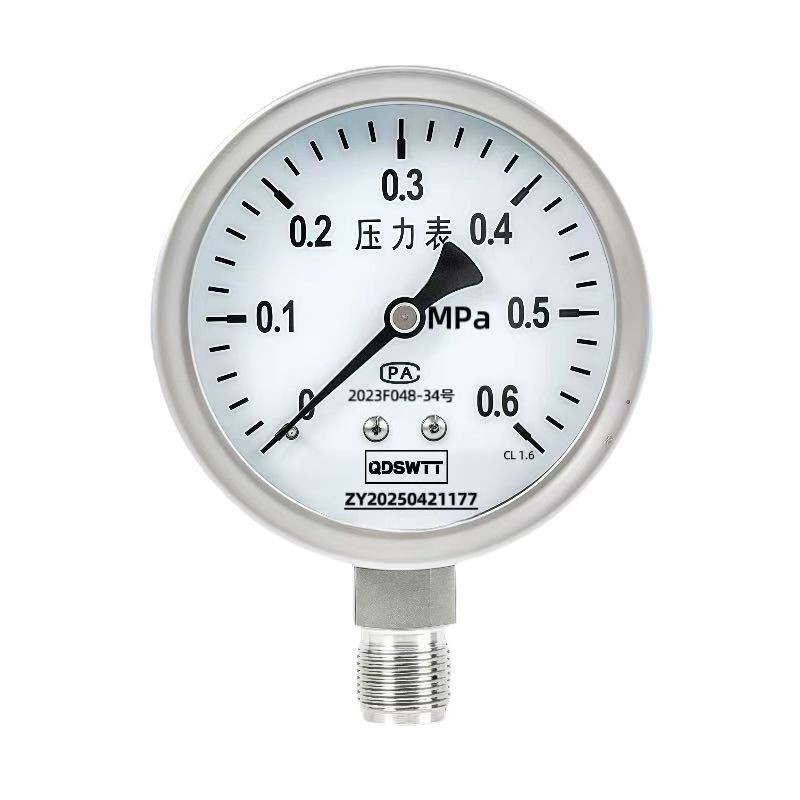

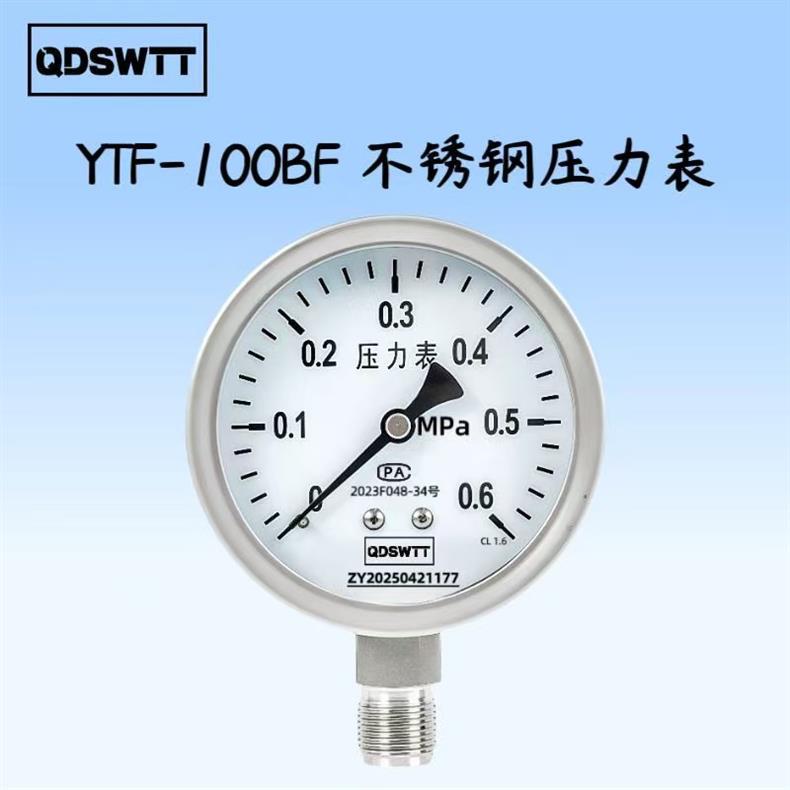

启迪 YTF-100BF 不锈钢压力表产品详解
核心特点
- 优质材质：采用 304 不锈钢制造，具备优异的耐腐蚀性能和耐用性。
- 高精度测量：精度等级达到 1.6 级，确保工业现场压力数据的准确可靠。
- 灵活连接：标配 ZG1/2 丝扣螺纹连接，安装便捷且密封性好。
- 可定制服务：支持加工定制，能够适应多样化的工况需求。

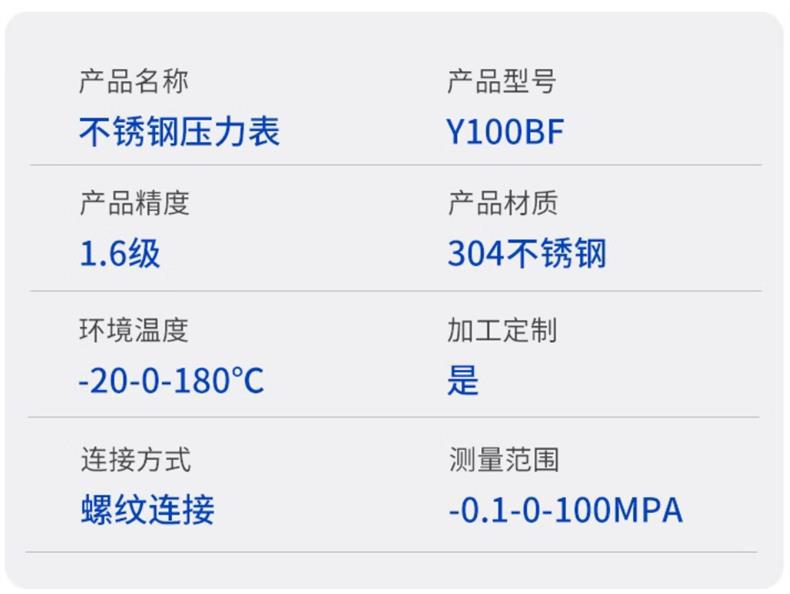

技术参数
| 参数项 |
规格详情 |
| 产品名称 |
不锈钢压力表 |
| 产品型号 |
Y100BF (YTF-100BF) |
| 品牌 |
启迪 |
| 精度等级 |
1.6 级 |
| 测量范围 |
-0.1 ～ 0 ～ 100MPa |
| 表盘直径 |
Φ100mm |
| 环境温度 |
-20 ～ +180℃ |
| 连接方式 |
螺纹连接 (ZG1/2) |
| 加工定制 |
支持 |

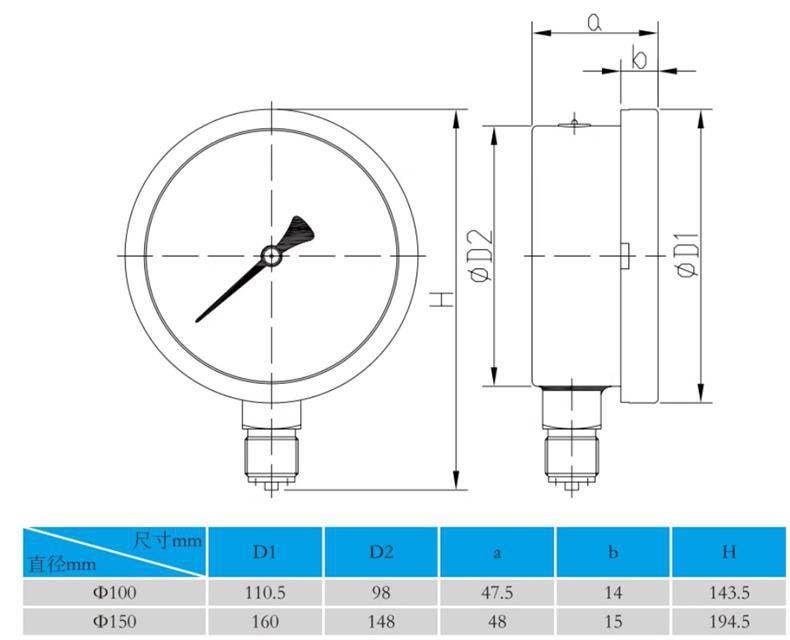

尺寸规格 (单位：mm)
- 表盘直径 (D1): 100
- 总高度 (H): 143.5
- 主体深度: 110.5
- 中心距: 98
- 接口宽度: 47.5
应用行业
本产品广泛应用于对介质有耐腐蚀要求的流体压力测量场景，主要涵盖以下行业：
- 石油化工与天然气输送
- 水处理及给排水系统
- 食品加工与制药工程
- 电力与锅炉系统
- 机械制造与液压系统
安装条件

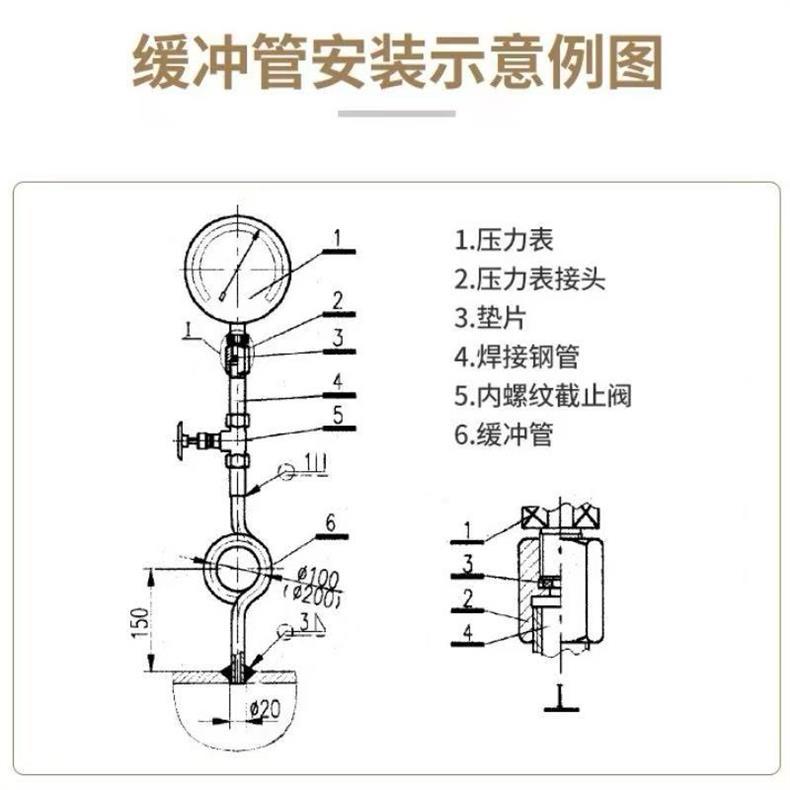

- 缓冲管安装示意：在压力脉动较大的系统中，建议按照标准流程安装缓冲管组件。
- 配套组件：
- 压力表本体
- 压力表接头
- 密封垫片
- 焊接钢管
- 内螺纹截止阀
- 缓冲管
- 安装要求：确保螺纹旋合紧密，垫片安装到位，防止介质泄漏。
- 环境适配：安装环境温度需严格控制在 -20℃至 +180℃之间。
注意事项
- 量程匹配：正常工作时压力应在量程的 1/3 至 2/3 之间，严禁超压使用以防损坏仪表。
- 温度限制：严格遵守环境温度上限 (+180℃)，高温可能导致弹性元件失效。
- 定期校验：建议建立定期检定计划，确保测量精度符合生产要求。
- 安全防护：拆卸或维护前务必确认管路压力已泄放，防止高压喷射伤人。
- 防震保护：使用过程中应避免剧烈震动，以免损伤机芯或指针。
- 介质兼容：尽管为不锈钢材质，仍需确认被测介质与 304 材质的兼容性。
