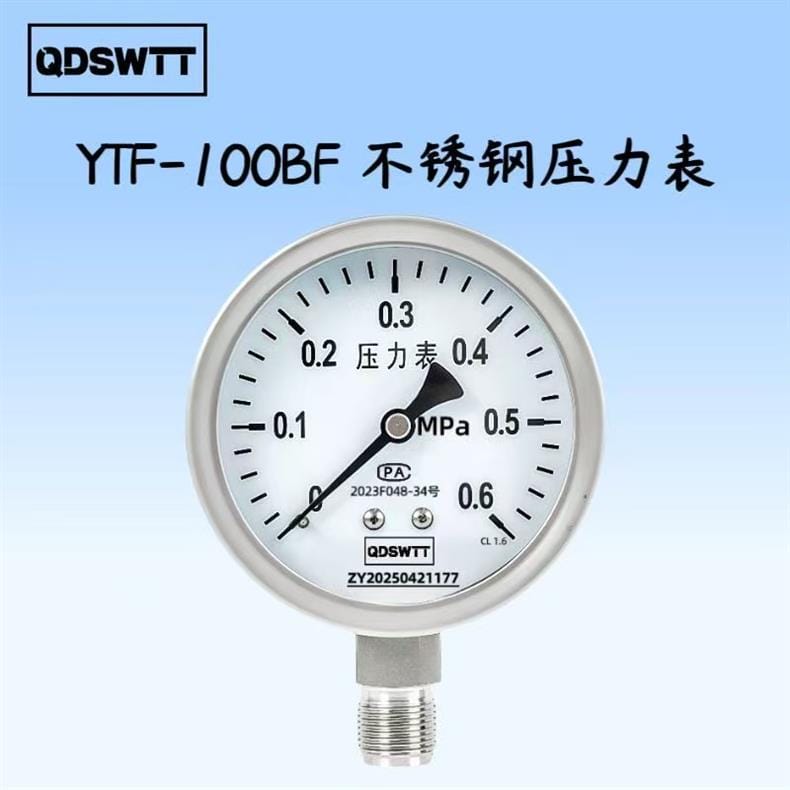

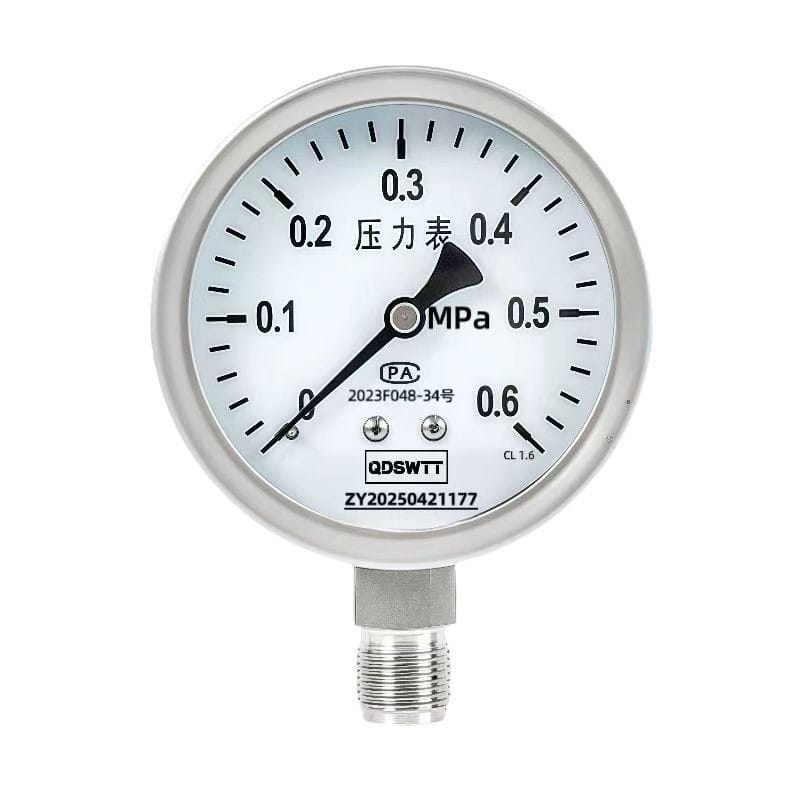

启迪 YTF-100BF 不锈钢压力表产品说明
一、核心特点
- 品牌：启迪
- 材质：主体采用 304 不锈钢，具有优异的耐腐蚀性和耐用性。
- 精度等级：1.6 级，确保工业测量的数据准确性。
- 结构优势：配套缓冲管及截止阀设计，有效隔离脉冲压力，延长仪表使用寿命。

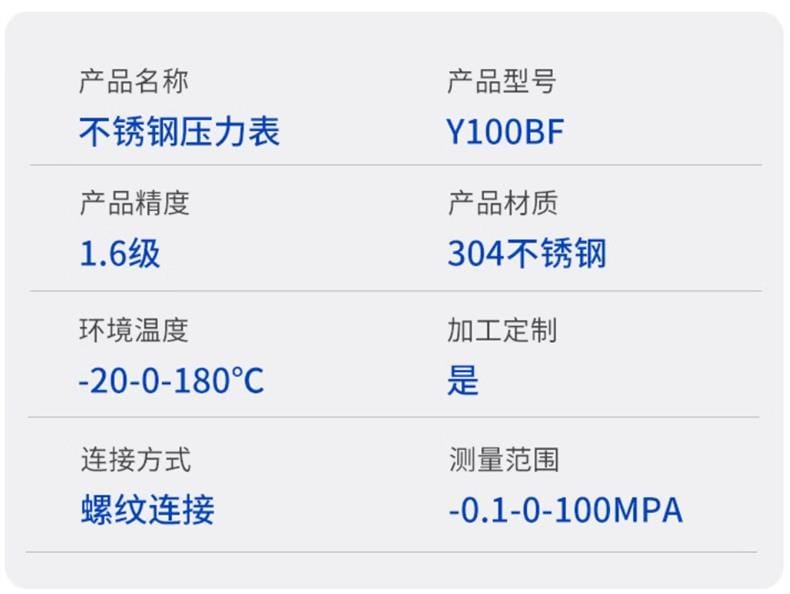

二、技术参数
- 产品型号：YTF-100BF
- 测量范围：-0.1～0～100MPa（支持按需求定制，如 0.1~60MPa）
- 连接方式：G1/2 螺纹连接
- 环境温度：-20℃ ～ +180℃
- 表盘尺寸：Φ100mm（标准配置），另有Φ150mm规格可选
- 加工定制：支持按需定制
三、应用行业
本产品广泛应用于石油、化工、电力、冶金、制药、水处理及暖通空调等行业。特别适用于测量对不锈钢材料无腐蚀性的液体、气体介质的压力，是工业过程控制中的关键监测仪表。
四、安装条件

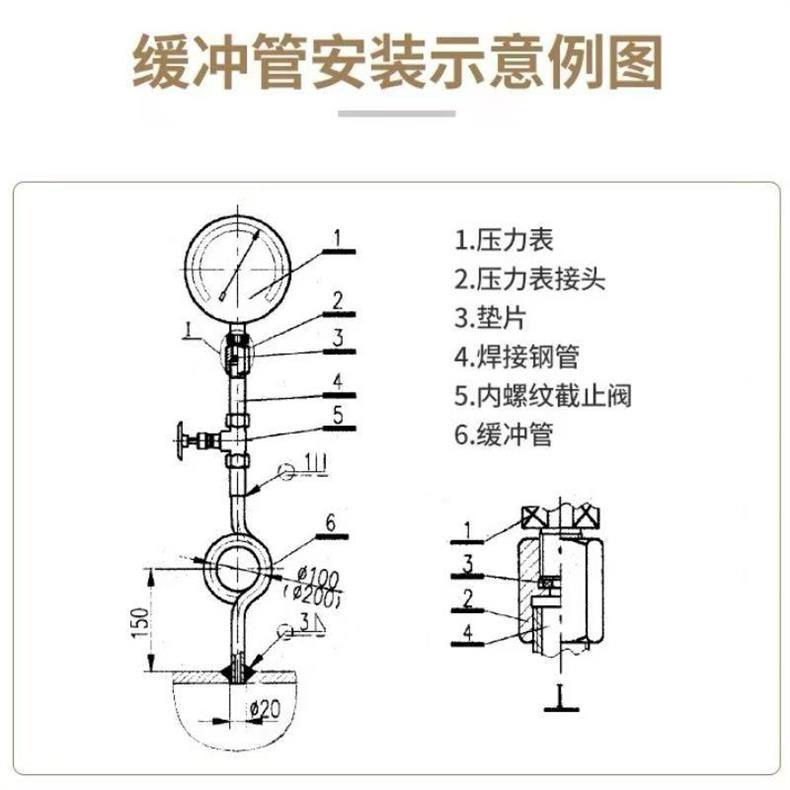

- 安装组件清单：
-
- 压力表
-
- 压力表接头
-
- 垫片
-
- 焊接钢管
-
- 内螺纹截止阀
-
- 缓冲管

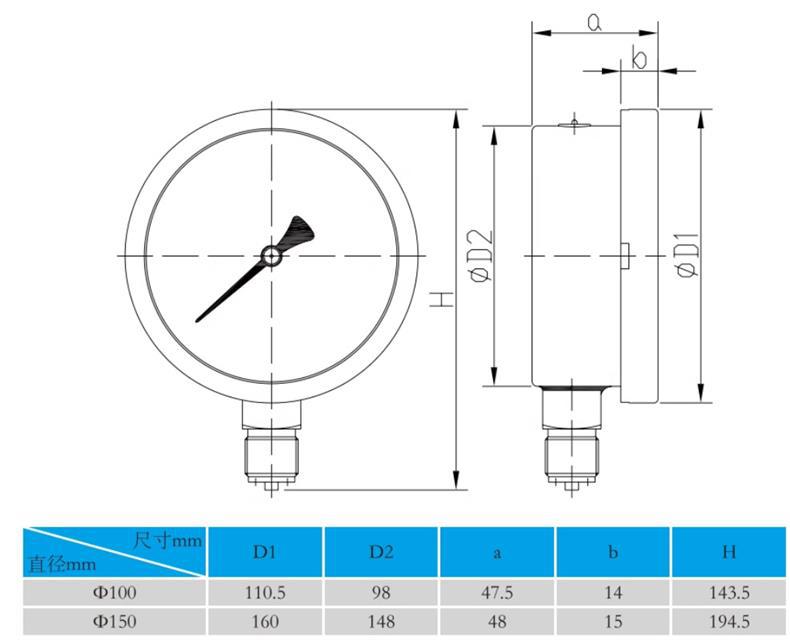

- 尺寸参数：
- Φ100 系列：表盘直径 100mm，总高度 143.5mm，中心距 98mm，安装孔距 47.5mm。
- Φ150 系列：表盘直径 150mm，总高度 194.5mm，中心距 148mm，安装孔距 48mm。
- 环境要求：安装现场应避免阳光直射及强电磁干扰，确保环境温度在 -20℃至 +180℃之间，并减少剧烈震动影响。
五、注意事项
- 安全使用：严禁超压使用，正常工作压力建议控制在量程的 2/3 以内，以确保精度和安全。
- 密封防护：安装时务必使用合适的垫片，拧紧螺纹，防止被测介质泄漏。
- 维护保养：仪表运输和存放时应轻拿轻放，避免剧烈碰撞损伤内部机芯；建议定期进行计量校准。
- 介质兼容：确保被测介质与不锈钢材质相容，若介质具有强腐蚀性，需另行咨询定制材质。
