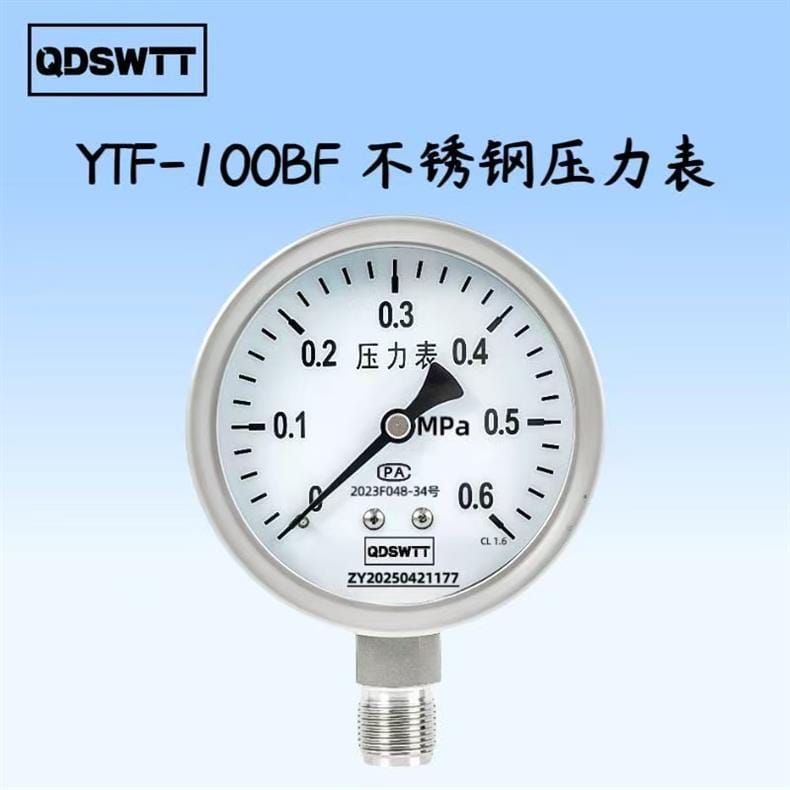

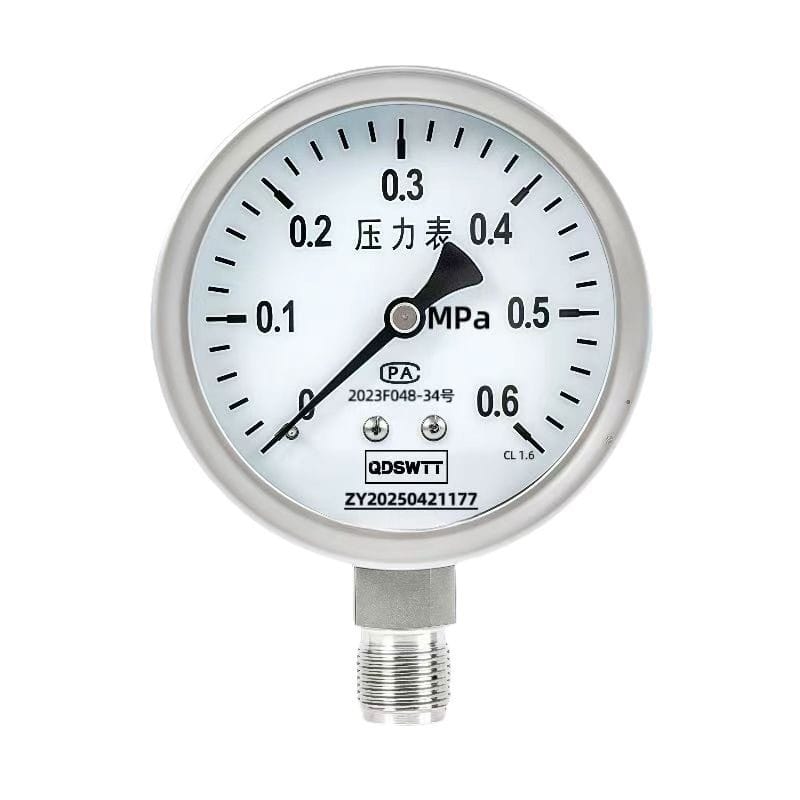

启迪 YTF-100BF 不锈钢压力表产品说明
核心特点
- 品牌型号：启迪品牌，型号 YTF-100BF（兼容 Y100BF 系列）。
- 材质工艺：主体采用 304 不锈钢材质，具备优异的耐腐蚀性和耐磨性，适合恶劣工况。
- 精度性能：精度等级达到 1.6 级，测量数据稳定可靠。
- 连接方式：采用 M20*1.5 螺纹连接，安装便捷且密封性好。
- 定制服务：支持加工定制，满足不同客户的特殊量程与配置需求。

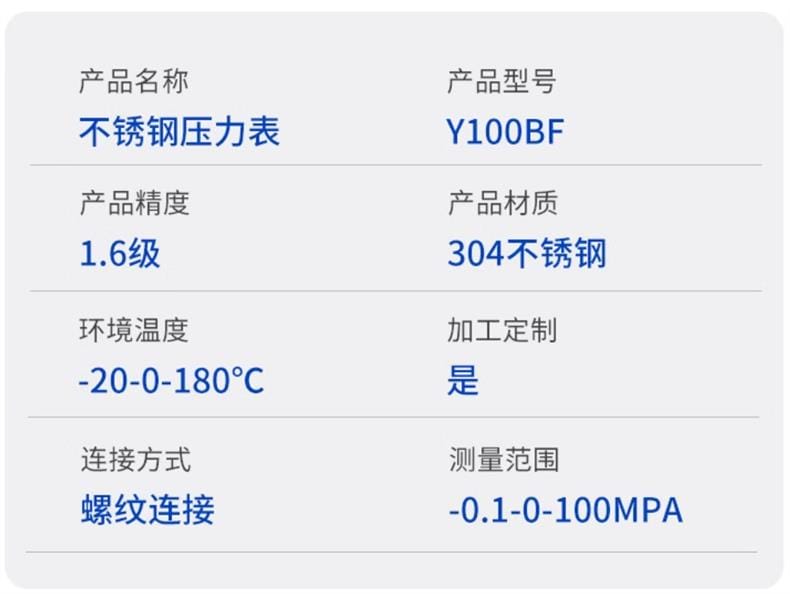

技术参数
| 参数项 |
规格说明 |
| 产品名称 |
不锈钢压力表 |
| 产品型号 |
YTF-100BF |
| 测量范围 |
-0.1~0~100MPA (具体量程可定制) |
| 精度等级 |
1.6 级 |
| 材质 |
304 不锈钢 |
| 环境温度 |
-20℃ ~ +180℃ |
| 连接螺纹 |
M20*1.5 |

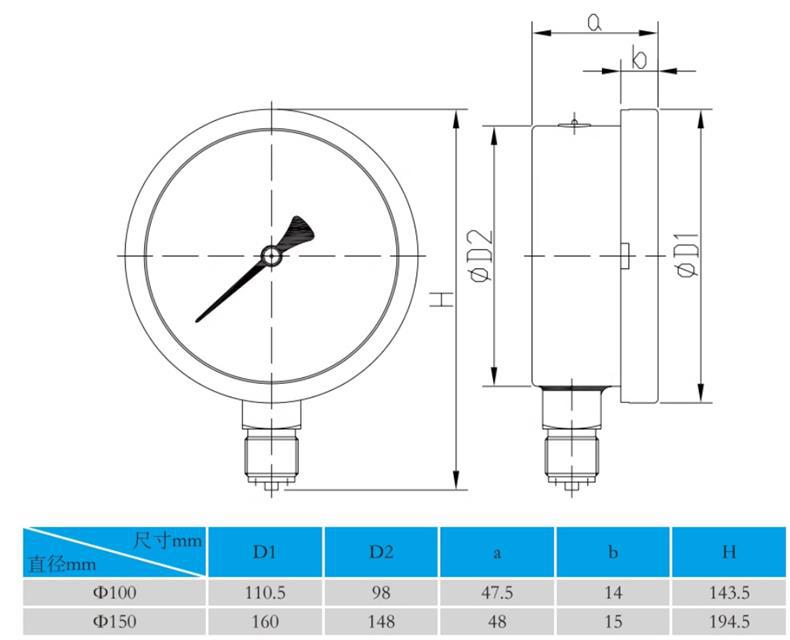

| 表盘尺寸 |
提供 100mm 及 150mm 两种规格 |
| 100mm 尺寸 |
直径 100mm, 外径 110.5mm, 高度 143.5mm |
| 150mm 尺寸 |
直径 150mm, 外径 160mm, 高度 194.5mm |
应用行业
本产品广泛应用于对介质有防腐要求的工业领域，包括但不限于：
- 石油化工行业
- 电力能源系统
- 制药与生物工程
- 食品饮料加工
- 水处理与环保工程
安装条件
- 接口匹配：确保现场管道接口螺纹规格为 M20*1.5，以便直接旋入。

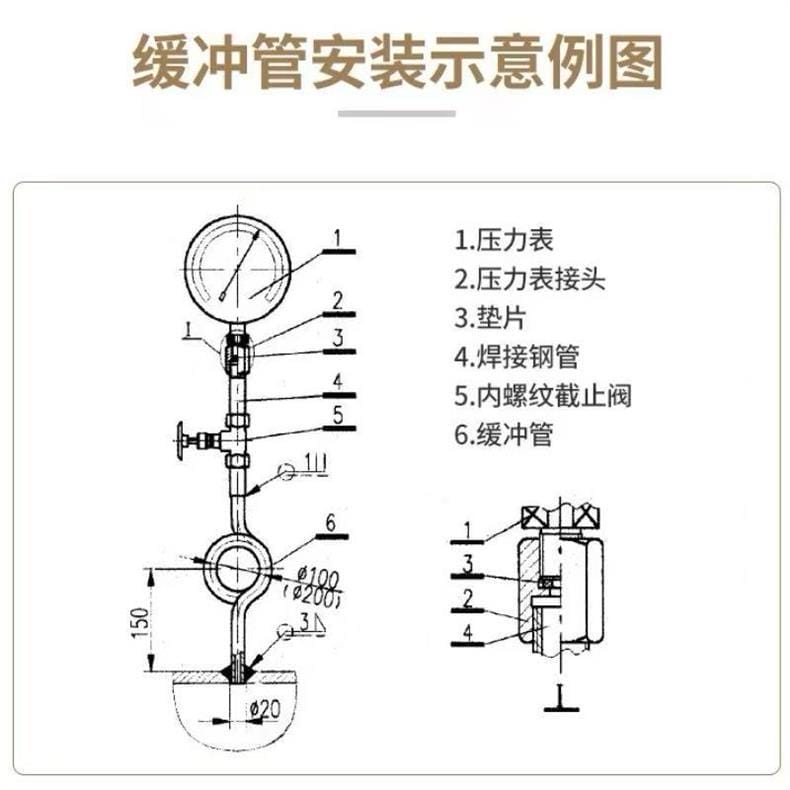

- 缓冲装置：建议在脉动较大或含有杂质的介质管路中加装缓冲管系统。
- 组件清单：缓冲管安装需包含以下部件：
- 压力表本体
- 压力表接头
- 密封垫片
- 焊接钢管
- 内螺纹截止阀
- 缓冲管
- 安装步骤：按顺序连接焊接钢管与截止阀，安装缓冲管后固定压力表，确保各连接处垫片完好且拧紧到位，防止泄漏。
注意事项
- 温度限制：请严格控制在 -20℃至 180℃的环境温度范围内使用，超出范围可能影响精度或损坏仪表。
- 压力安全：工作压力不应超过最大量程的 2/3，严禁超压使用，以免发生危险。
- 定期维护：应定期检查压力表指针是否回零，连接部位是否有渗漏现象，并及时更换老化垫片。
- 防震保护：在运输和安装过程中应避免剧烈震动或撞击，防止内部机芯受损导致读数不准。
