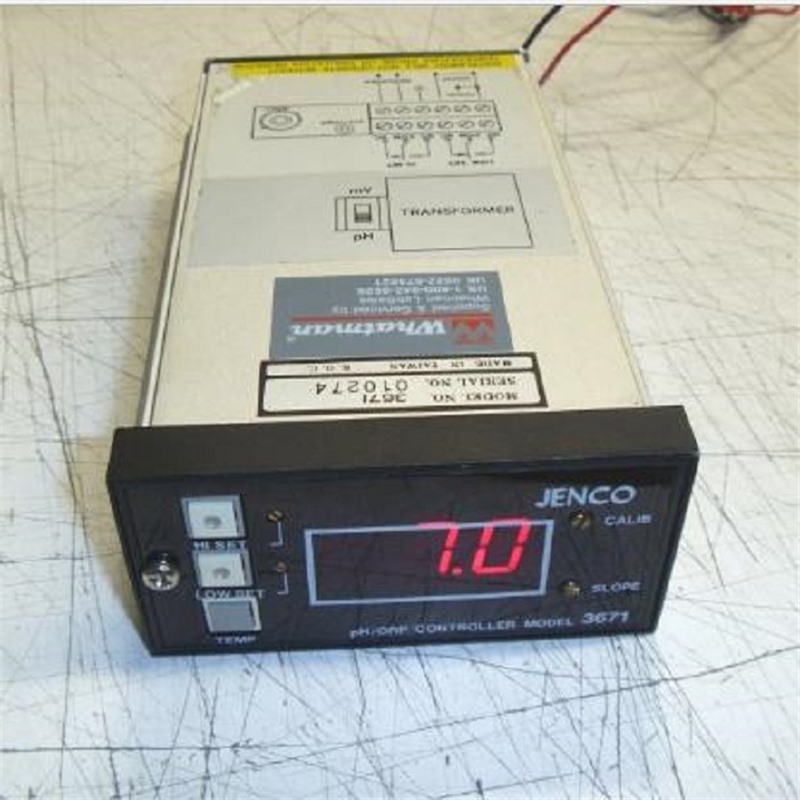

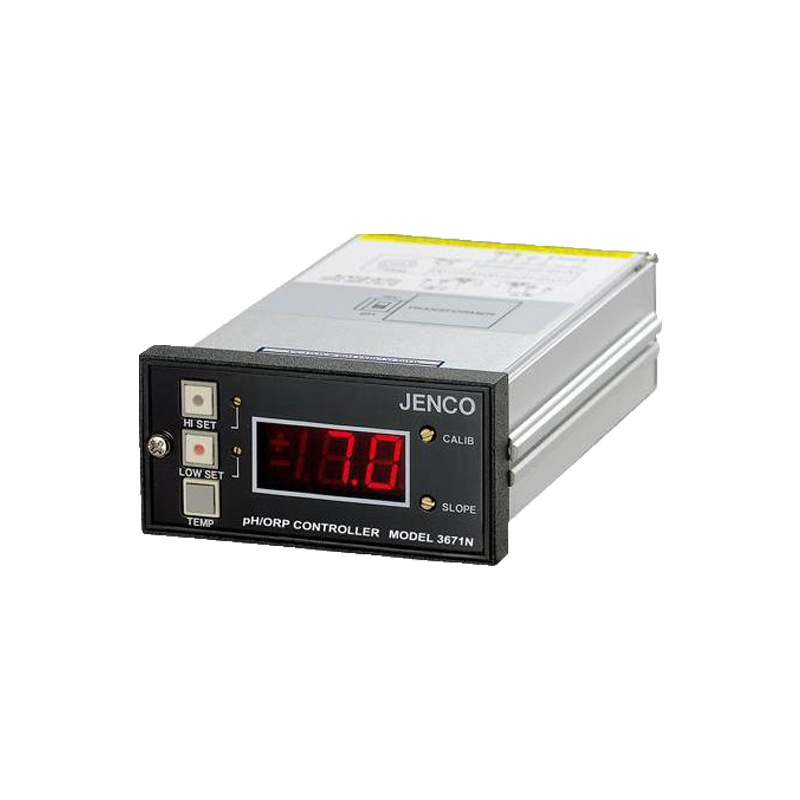

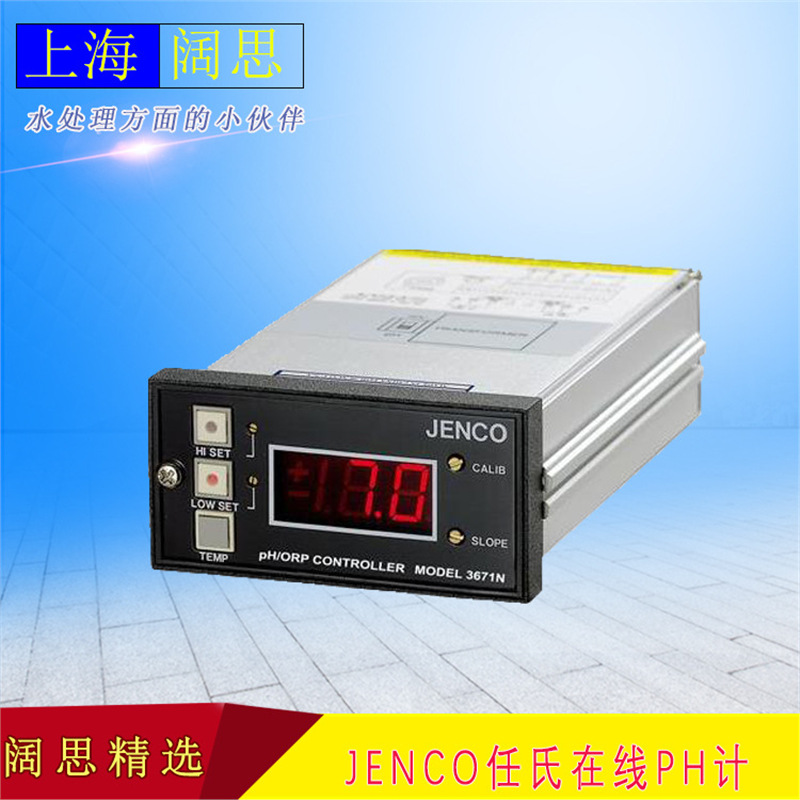

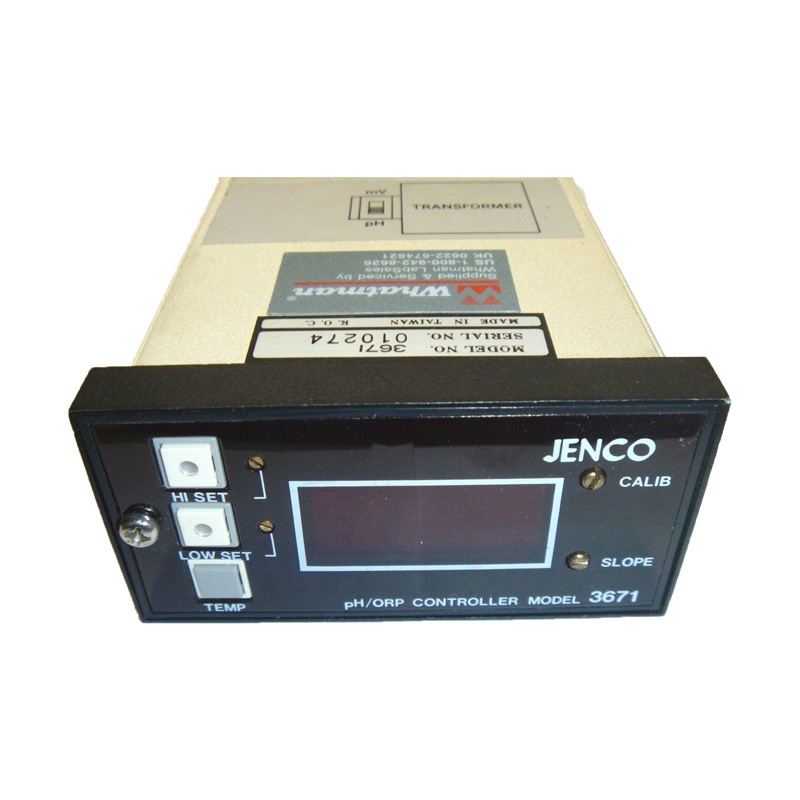

任氏 (JENCO) 3671 在线 pH/ORP 变送器控制器
核心特点
- 稳固耐用：全机采用稳固设计，1/8 DIN 铝制外壳，适应各种工业环境。
- 操作便捷：设定值位于前面板，可通过电位计手动设定与校正，安装简易。
- 显示清晰：配备 0.56 英寸高效率红色 LED 显示，读数直观醒目。
- 智能补偿：支持 0-100°C 自动温度补偿 (ATC)，内部具备 pH/ORP 选择切换功能。
- 节能可靠：低电力耗损设计，有效减少内部热能，显著增加产品可靠度。
- 控制功能：内置双 SPDT 高低继电器，支持双点开/关控制，死区可调。
技术参数
控制器 (3671 主机)
- 测量范围：pH 0～14.0 pH；ORP -1990～1990 mV
- 分辨率：pH 0.1；ORP 10 mV；温度 1°C
- 准确度：pH ±0.1±1 digit；ORP ±0.1%±1 digit
- 温度补偿：自动 0～100°C (需 Pt-100 ATC 或模拟电阻器)
- 控制输出：双 SPDT 继电器 (8A at 115 VAC, 4A at 230 VAC)
- 记录输出：电压信号输出 (pH 1400 mV, mV -1990～1990 mV, 温度 1000 mV)
- 输入阻抗：大于 10^12 ohm
- 电源要求：115/230 VAC ±15%, 50/60 Hz
- 尺寸重量：96 x 48 x 172 mm；0.69 kg
配套传感器 (IP-600-10 电极)
- 测量范围：pH 0～14 pH；温度 0～80°C
- 耐压性能：75°C 时 100 psig；81°C 时 85 psig；100°C 时 50 psig
- 接口材质：3/4″NPT 连接，PPS 材质，玻璃感测头
- 线缆长度：20 m
- 插头类型：BNC 或其他标准接口
应用行业
- 水处理行业：工业废水处理、循环水加药系统、水质在线监测。
- 化工行业：化学反应过程酸碱度监测、氧化还原电位控制。
- 自动化系统：一体化自动加药装置、远程控制系统配套仪表。
- 其他领域：环境监测、制药及食品加工过程中的水质分析与控制。
安装条件
- 盘装尺寸：支持标准 1/8 DIN 安装孔 (面板尺寸 96 x 48 mm)。
- 电源接入：需接入 115V 或 230V 交流电源，频率 50/60 Hz，接线前请确认电压。
- 温度探头：必须连接 Pt-100 温度探头或模拟电阻器，否则仪器无法启动。
- 电极连接：通过 BNC 连接器连接 pH/ORP 电极，确保天线引线接线片接触良好。
- 环境要求：安装位置应避免强电磁干扰，便于观察 LED 显示及操作面板，保持通风干燥。
注意事项

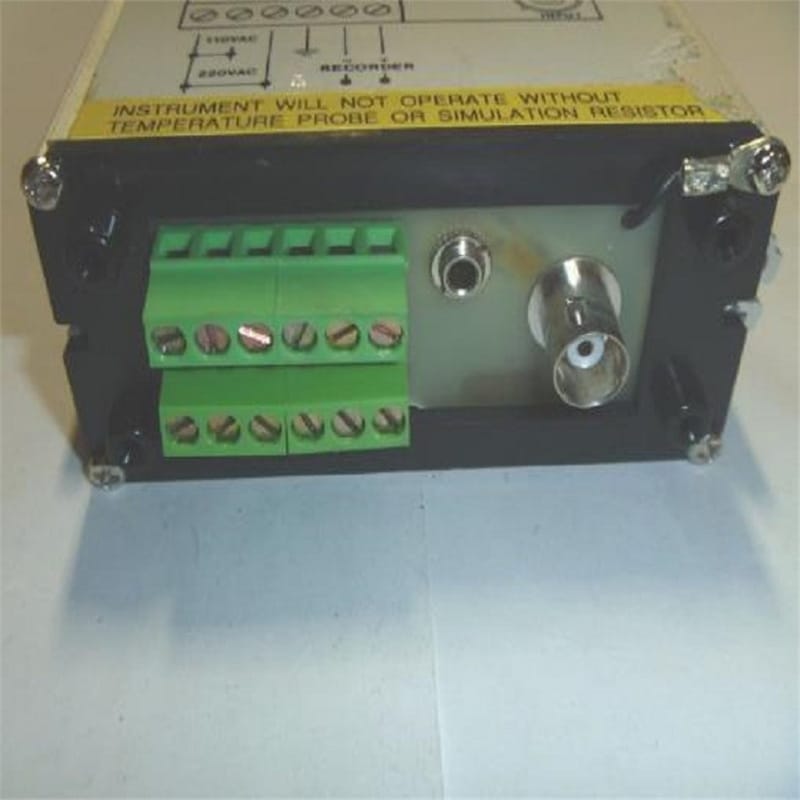

- 温度补偿必要性：仪器 Without Temperature Probe Or Simulation Resistor 将无法操作 (INSTRUMENT WILL NOT OPERATE WITHOUT TEMPERATURE PROBE OR SIMULATION RESISTOR)。
- 校准维护：定期使用标准缓冲液 (如 pH 4.01/7.00/10.01 或 4.00/6.86/9.18) 进行两点校正，确保测量精度。
- 继电器负载：注意继电器输出电流限制 (115V 下 8A, 230V 下 4A)，控制外部设备时避免过载。
- 电极保养：玻璃电极易碎，安装及清洗时需小心，保持敏感膜清洁，避免干置。
- 电源安全：确保接地良好，防止漏电风险，长期不用请切断电源。
供应商信息
- 公司名称：上海阔思电子有限公司 (Shanghai Kuosi)
- 主营业务：致力于水处理自动加药系统和配套产品的销售及维修保养，包括一体化自动加药装置、计量泵 (SEKO/米顿罗)、水质分析仪 (pH 计、电导率仪、溶解氧仪等)、流量计及搅拌机等。
- 服务承诺：质量优良，服务专业，安全放心。主要库存代理中国台湾上泰、意大利 SEKO 等品牌，自有品牌 APURE 系列，保证交货速度和售后服务时间。
3671在线PH/ORP
本面板装配pH/ORP控制器/传送器具双SPDT高低继电器，可透过电位计手动设定值与校正。由电压/记录器输出，可由外部选择切换pH或ORP。红色大LED显示，BNC连接器，天线引线接线片轴流方块。本仪器要求Pt-100 ATC或模拟电阻器供温度使用。使用电源为115/230 AC。
l 全机稳固设计
l 低成本
l 安装简易
l 设定值于前面板
l 记录输出
l 0.56高效率红色LED显示
l 1/8 DIN铝制外壳
l 设定值覆盖整体档距
l 0-100°C自动温度补偿
l 内部pH/ORP选择切换
l 低电力耗损设计，减少内部热能，增加产品可靠度
产品规格
pH范围0～14.0 pH
酸碱度计分辨率0.1 pH
酸碱度计度0.1±1 digit
ORP范围-1990～1990 mV
ORP分辨率10 mV
ORP准确度 ±0.1 %±1 digit
温度 范围0～100°C
温度 分辨率1°C
温度 分辨率1±1 digit
输入阻抗 大于10^12 ohm
温度补偿 自动0～100°C
记录器 输出(ph) 1400 mV
记录器 输出(mV) -1990～1990 mV
记录器 输出(温度) 1000 mV
双点开/关控制pH或orp（使用者可选择）
怠滞区（死带，无感应区） ±0.1 pH（每个设定点）
继电器 输出8a at 115 VAC,4a at 230 VAC
读取显示0.5 "高效率 红色LED显示
电源115/230 VAC±15%,50/60 Hz
尺寸96 x 48 x 172 mm
重量0.69 kg
成套附件
IP-600-10在线PH传感器（电极）
产品规格
pH范围0～14 pH
温度范围0～80°C
耐压范围1 75C/170F = 100 psig
耐压范围2 81C/180F = 85 psig
耐压范围3 100C/212F =50 psig
接口3/4″NPT
连接材质PPS
感测材质玻璃
插头BNC或其他
缆线长度20 m
