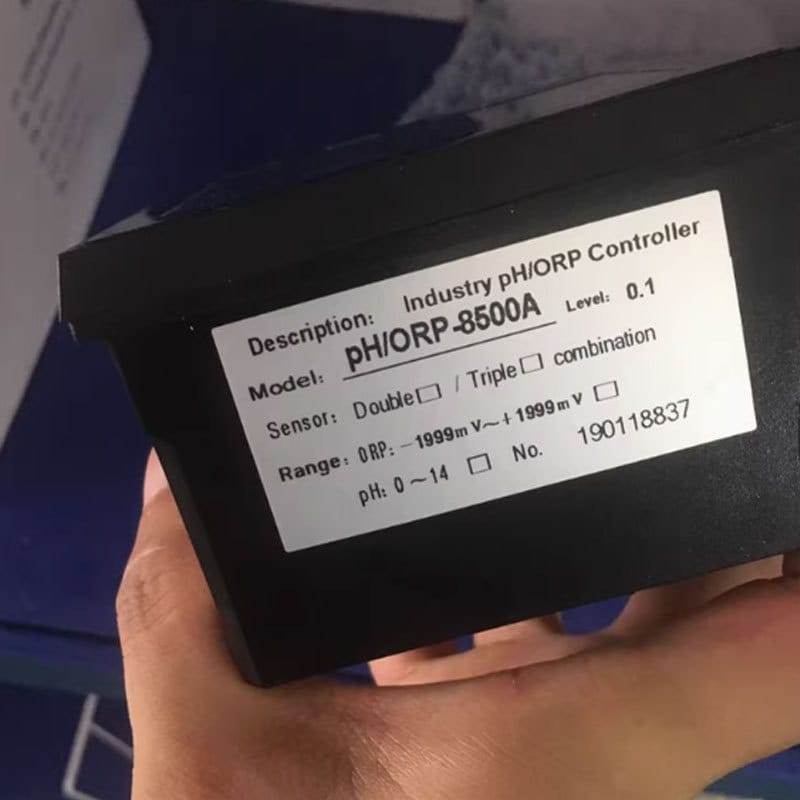

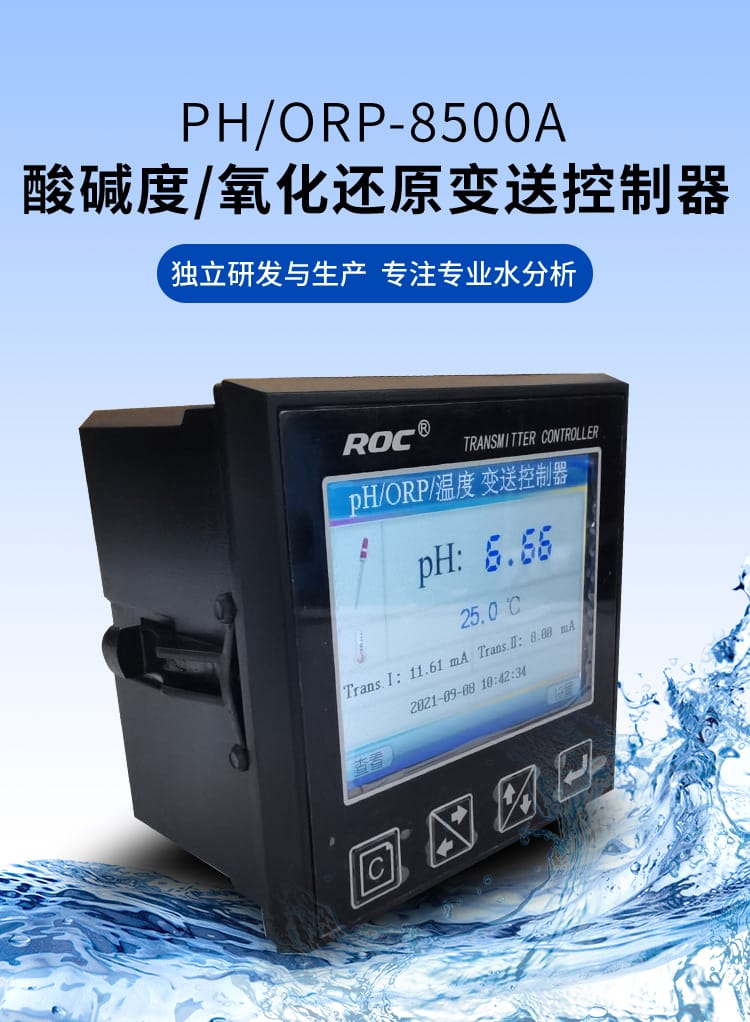

科瑞达 PH/ORP-8500A 酸碱度/氧化还原电位变送控制器（工业在线测 pH/ORP 仪）

核心特点

国产自主研发：河北科瑞达仪器科技股份有限公司独立研发与生产，专注水分析领域专业化、高可靠性设计；

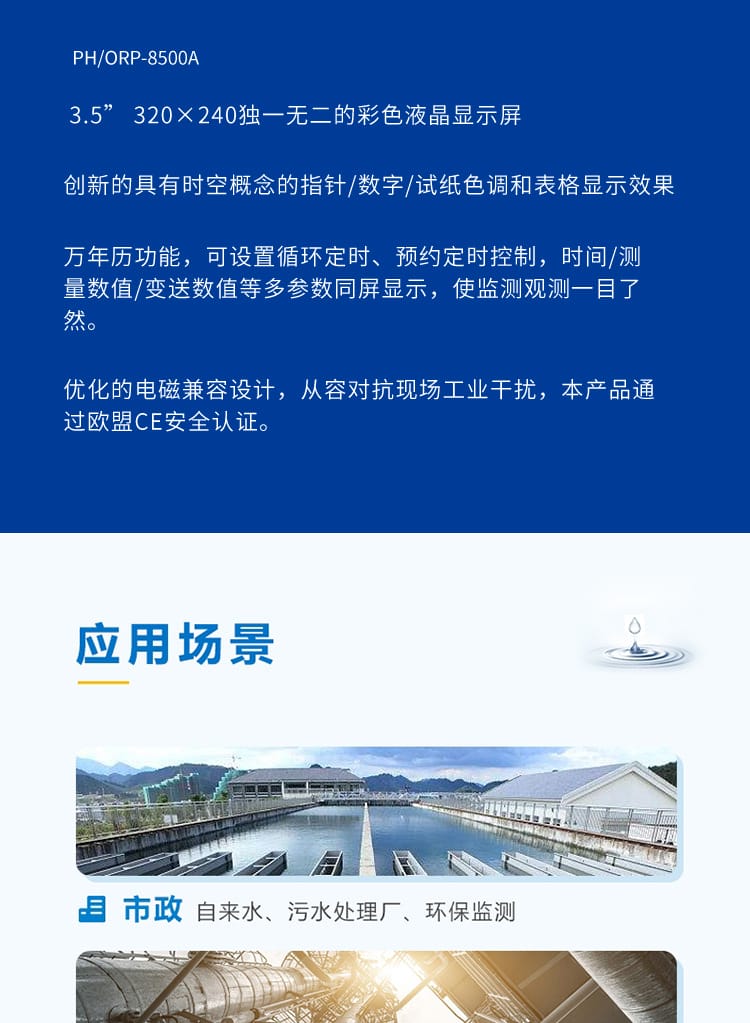

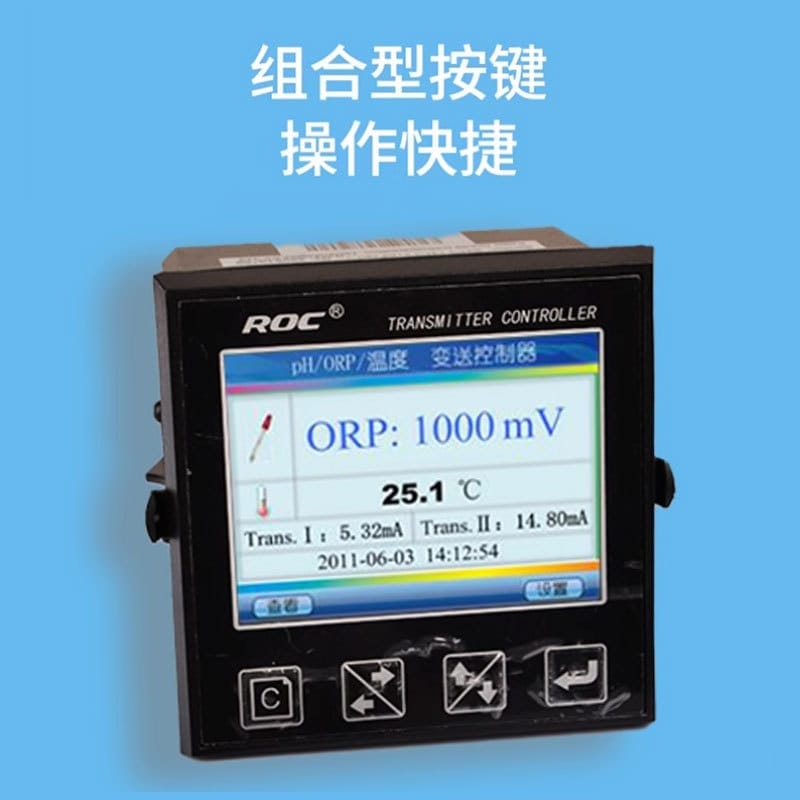

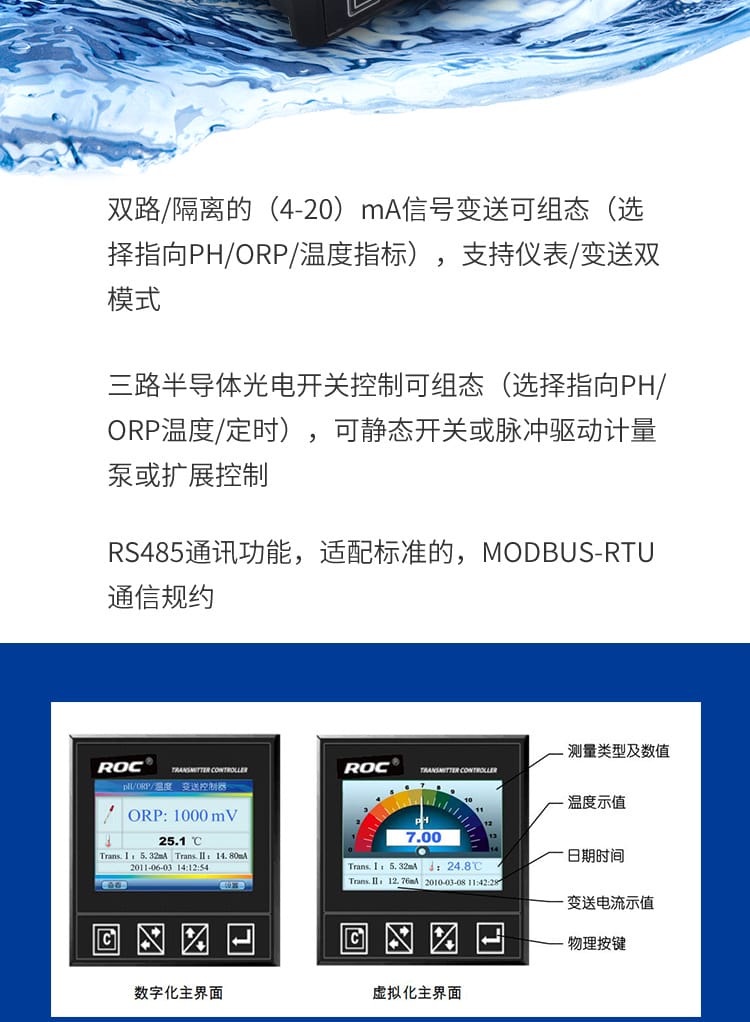

智能高清显示：3.5英寸320×240彩色液晶屏，支持指针/数字/试纸色调+表格多维可视化显示，融合万年历与时空概念界面；
全参数同屏监测：实时同步显示pH/ORP值、温度、变送电流（I1/I2）、日期时间、定时状态等，观测一目了然；
双模灵活配置：支持“仪表模式”（内置供电，直连传感器）与“变送模式”（外供信号，适配DCS/PLC），两路(4–20)mA输出完全可组态、可反向、隔离输出；
三路智能光电开关：每路可编程指向pH、ORP、温度或时间逻辑，支持常开/常闭/脉冲/PID调节，驱动计量泵或扩展控制；
标准工业通讯：RS485接口，兼容MODBUS-RTU协议，便于系统集成与远程监控；
强电磁兼容性：优化EMC设计，通过欧盟CE安全认证，适应复杂工业现场干扰环境；

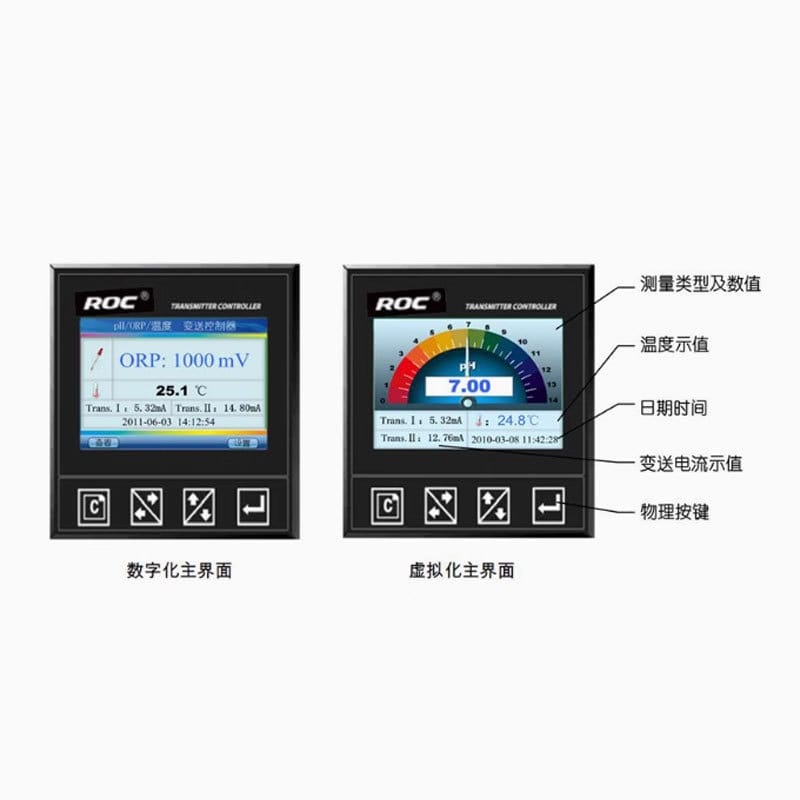

全中文操作界面：物理按键+数字化/虚拟化双主界面，设置便捷，维护直观。

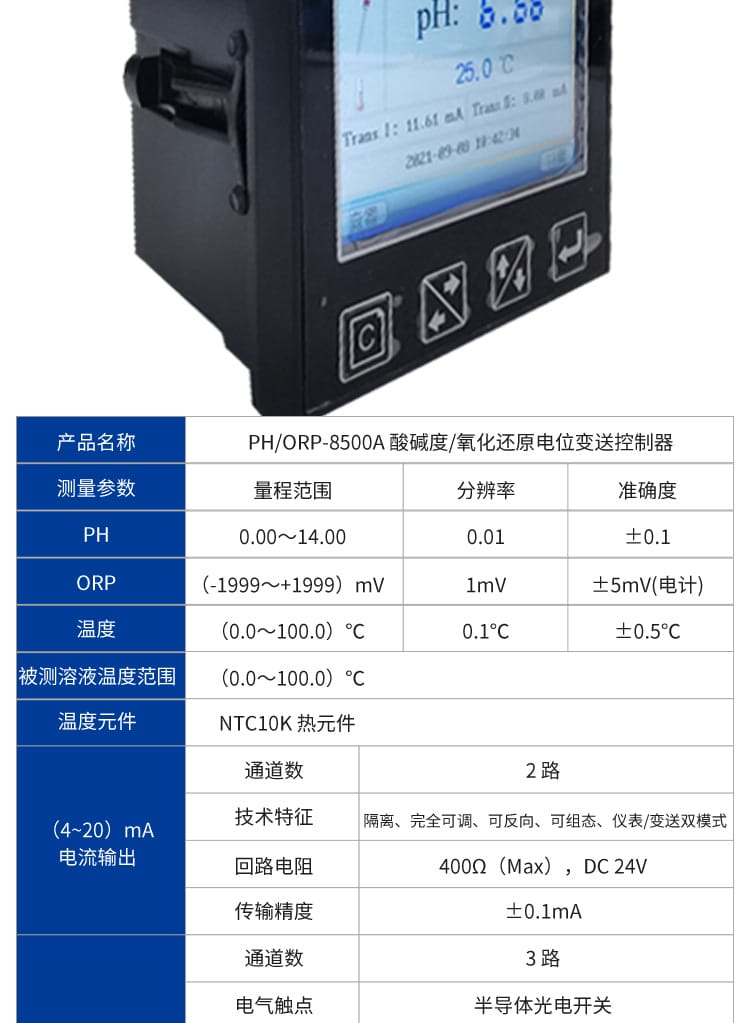

项目	参数
测量范围	• pH：0.00～14.00 • ORP：−1999～+1999 mV • 温度：0.0～100.0 ℃
分辨率	• pH：0.01 • ORP：1 mV • 温度：0.1 ℃
测量精度	• pH：±0.1（含电极及温度补偿） • ORP：±5 mV（电计精度） • 温度：±0.5 ℃
被测介质温度	0.0～100.0 ℃
温度传感器	NTC10K热敏电阻
电流输出	2路隔离(4–20)mA，可分别组态为pH / ORP / 温度输出；回路负载≤400Ω（DC 24V），传输精度±0.1 mA

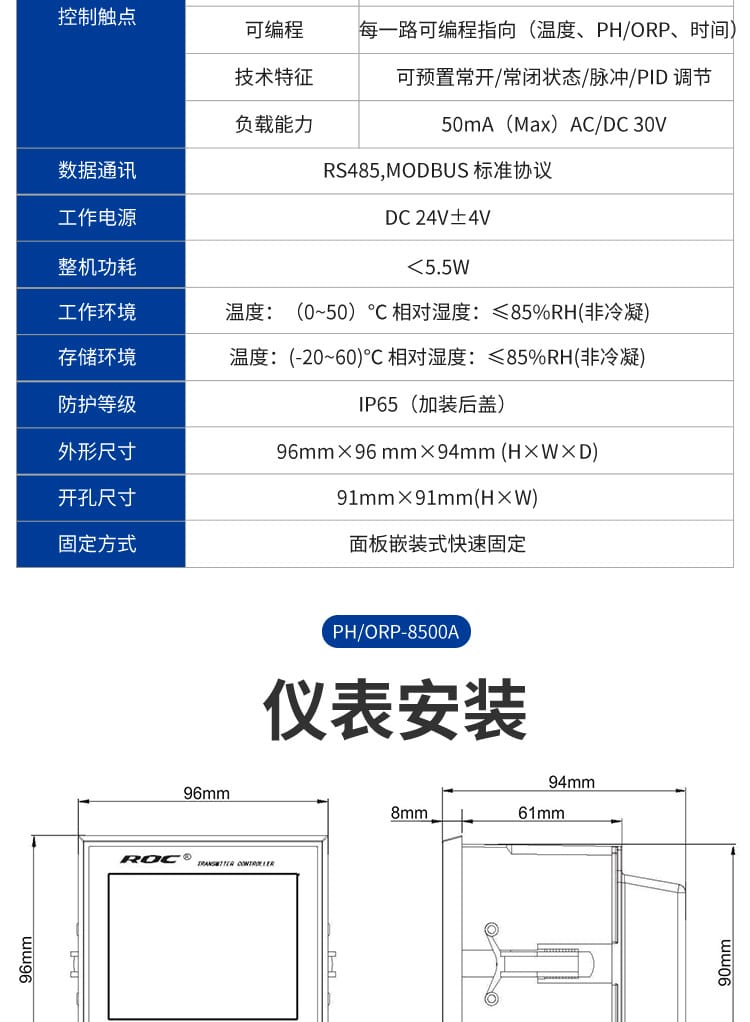

控制触点	3路半导体光电开关，每路可编程；负载能力≤50 mA（AC/DC 30 V），支持静态开关或脉冲输出
通讯接口	RS485，标准MODBUS-RTU协议
工作电源	DC 24 V ±4 V（无极性接入）
整机功耗	＜5.5 W
工作环境	温度：0～50 ℃；相对湿度：≤85% RH（非冷凝）
存储环境	温度：−20～60 ℃；相对湿度：≤85% RH（非冷凝）
防护等级	IP65（加装后盖后）
外形尺寸	96 mm（H）×96 mm（W）×94 mm（D）
开孔尺寸	91 mm（H）×91 mm（W）
安装方式	面板嵌装式快速固定

机械安装：
- 面板嵌装，开孔91×91 mm，确保仪表后盖密封以达IP65防护；
- 避免阳光直射——紫外线长期照射将导致液晶灰度衰减，建议安装于遮光或室内环境；

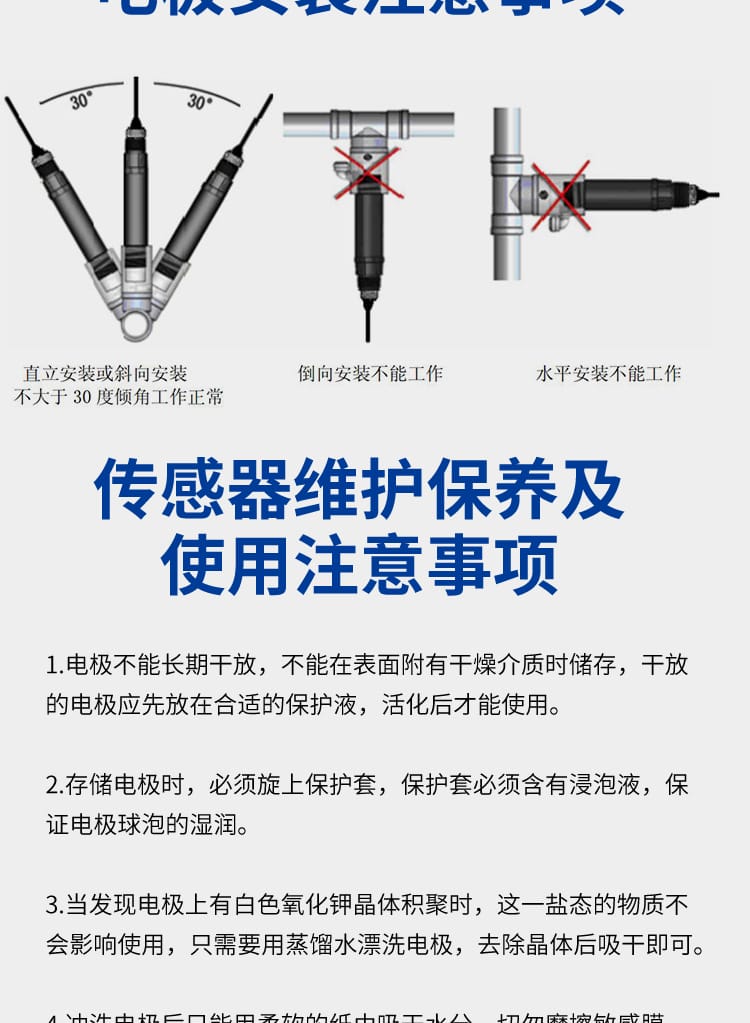

- 倾斜安装允许角度≤30°；禁止倒置或水平安装（无法正常工作）。

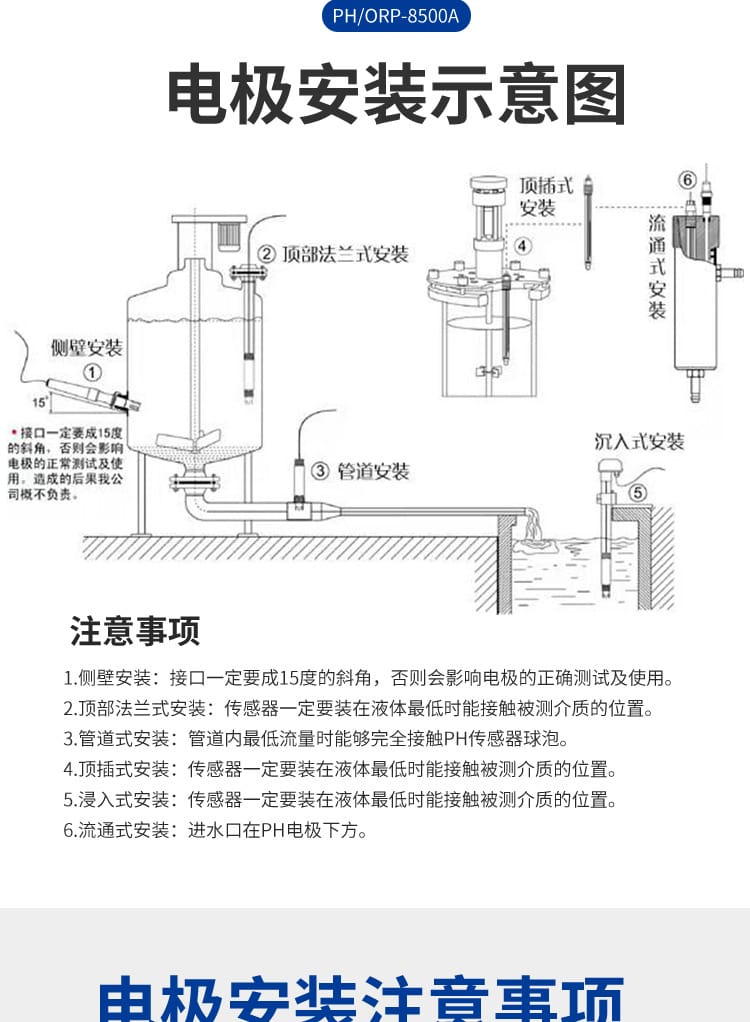

电极安装（关键规范）：
- 侧壁安装：接口必须呈15°斜角，否则影响电极浸入深度与测量稳定性；
- 顶部法兰/顶插式/浸入式安装：传感器安装位置须确保液位最低时仍能完全浸没电极球泡；
- 管道式安装：保证最低流量下电极球泡始终接触流动介质；
- 流通式安装：进水口必须位于pH电极球泡下方，形成自下而上稳定流态。

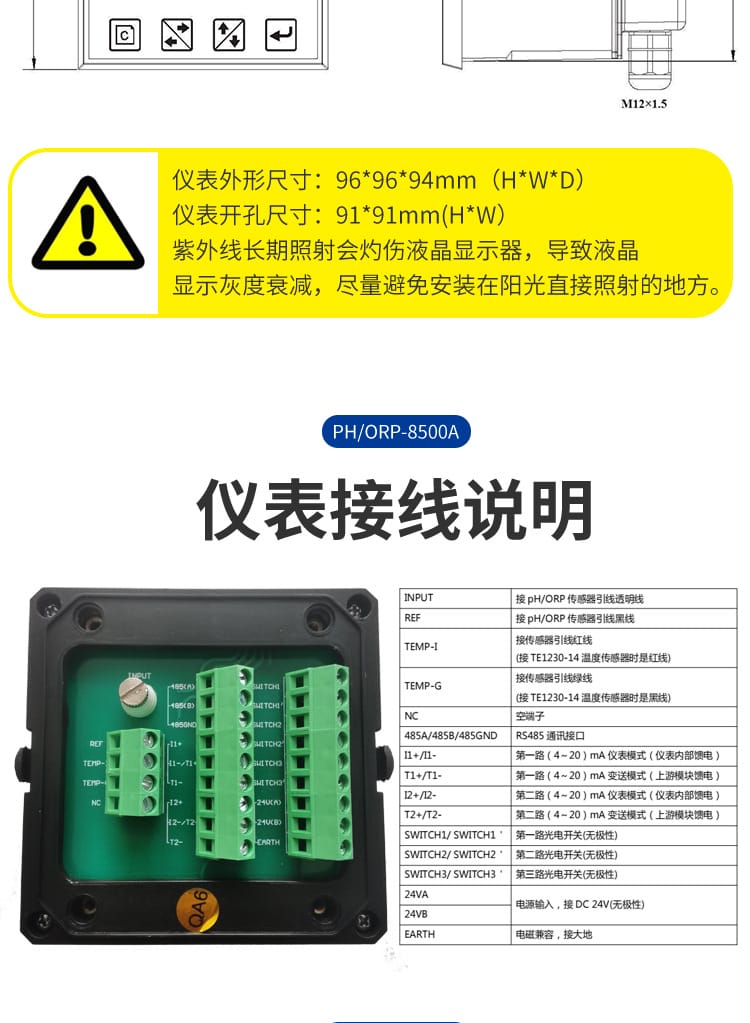

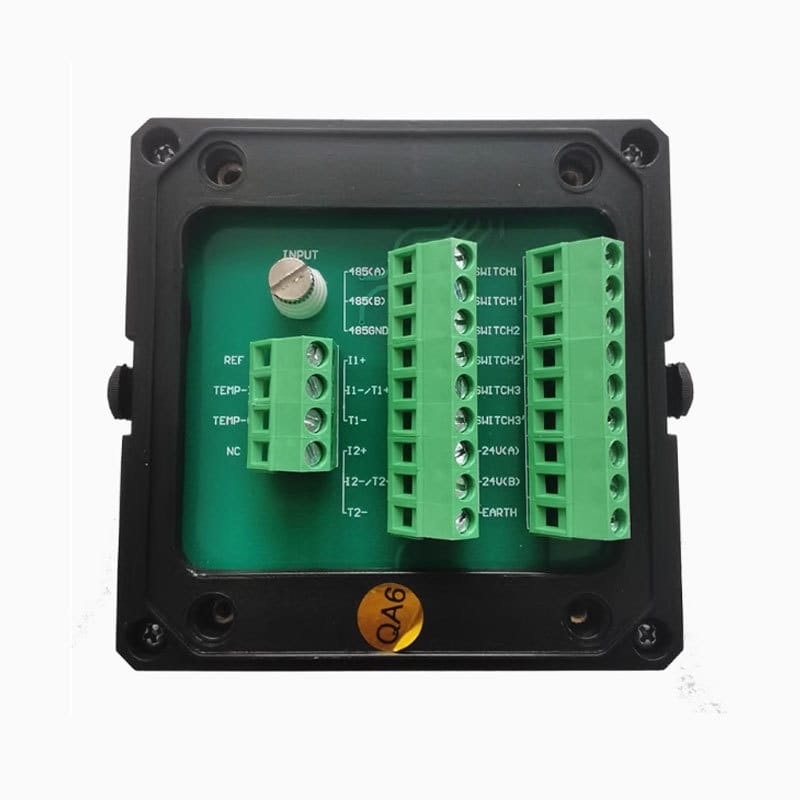

电气接线要求：
- 电源输入（24VA/24VB）需接DC24V无极性供电；
- EARTH端子必须可靠接地，保障EMC性能与人身安全；
- pH/ORP传感器接线严格对应：INPUT（透明线）、REF（黑线）、TEMP-I（红线）、TEMP-G（绿线）；
- RS485通信线（485A/485B/485GND）应采用双绞屏蔽线，远离动力电缆敷设；
- 光电开关输出（SWITCH1~3）为无极性设计，可直接驱动计量泵等低功耗负载。

电极使用与保养：
- 禁止干放！长期闲置须旋紧保护套并注入专用储存液（如3 mol/L KCl），使用前需充分活化；
- 若球泡表面出现白色KCl结晶，属正常现象，仅需蒸馏水轻柔漂洗后吸干即可；
- 清洁仅限软纸轻拭，严禁摩擦或使用有机溶剂；
- 电缆接头务必保持干燥、洁净，严禁非专业人员擅自剪裁、加长或改装（高阻微弱信号易受干扰）；
- 含氢氟酸（HF）介质中严禁使用玻璃pH电极，应选用锑电极等耐HF专用传感器；
校准与维护：

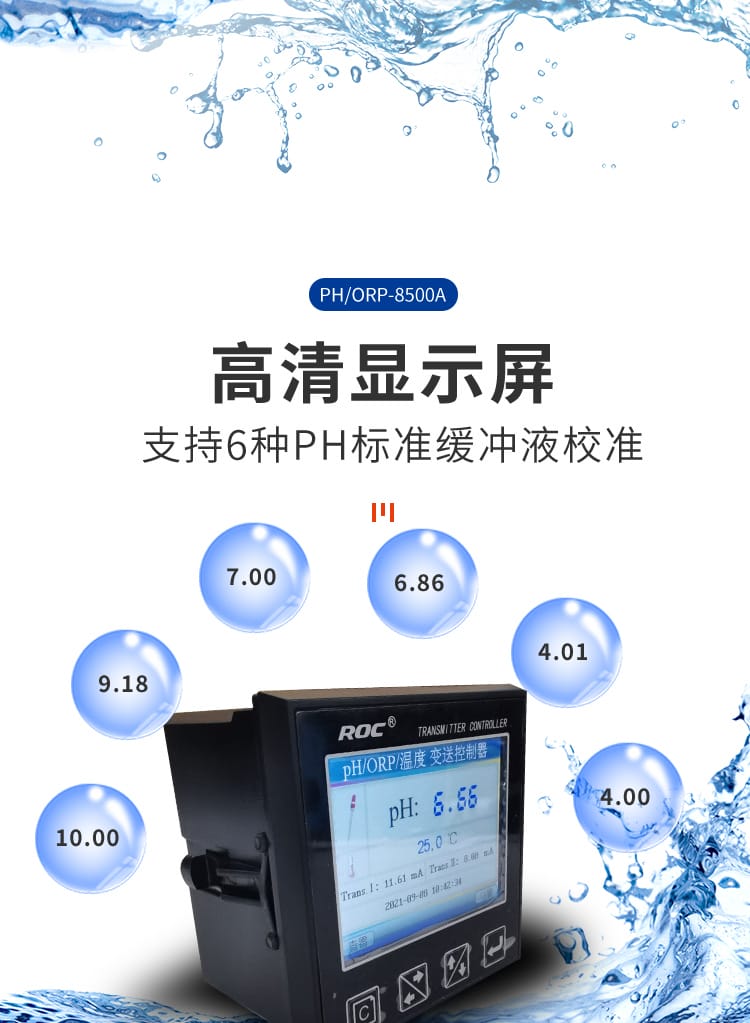

- 支持6种标准缓冲液（pH 4.01 / 6.86 / 7.00 / 9.18 / 10.00 / 12.46）多点校准，推荐定期（建议每周至每月）标定以保障精度；
安全与合规：
- 本产品已通过欧盟CE认证，并获ISO 9001:2016质量管理体系、ISO 14001:2015环境管理体系、ISO 45001职业健康安全管理体系三重认证；
- 所有资质证书覆盖范围明确包含“水质分析仪、环保在线监测仪的研发、生产”，具备完整溯源与质控保障。
