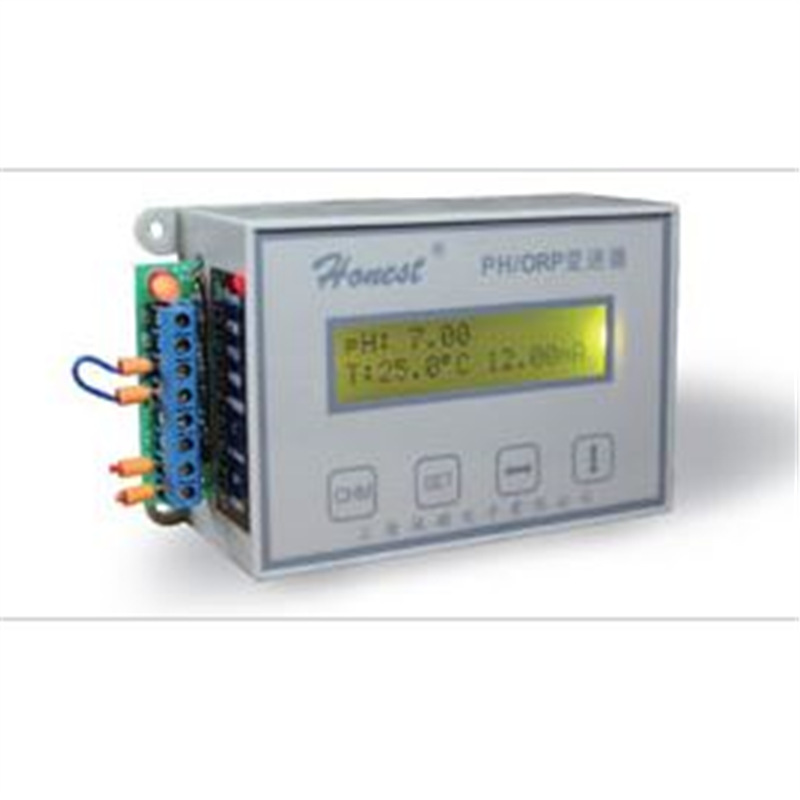

上海诚磁 DDG-3023 pH变送器：一台能接pH也能接ORP的双模在线监测设备

上海诚磁 DDG-3023 这款变送器，在选型表里常常被归到在线pH监测设备这一类，但它能接的不只是pH电极。同一台机器，接上pH复合电极就按酸碱度输出，换上ORP电极立刻切到氧化还原电位量程，中间不需要改硬件或者重刷固件。这个特性让它在一些工艺段经常被复用——今天测脱氮池的ORP，明天换成出水口的pH，仪表面板不用换，柜内接线也不用重做。

它的定位介于传感器和控制系统之间，把电极那点毫伏级的原始信号，转成PLC或DCS能直接读的隔离4–20 mA。这件事听起来简单，但现场干扰、温度漂移、地环路这几个问题处理不好，精度标称再高也是白搭。DDG-3023 在这几处做了针对性设计，后面会逐一拆开讲。

核心特点

双模兼容是这台变送器最容易被记住的一点，但它不是简单地把两种测量模式塞进同一个外壳。pH测量依赖能斯特方程的斜率响应，ORP关注的是绝对电位稳定性，两者对前端增益和滤波的要求并不一样。DDG-3023 在模拟输入和数字处理环节分别做了匹配，接什么电极就走什么算法，不靠用户手动切换菜单。

围绕测量可靠性，几个关键设计值得单独说：

pH分辨率0.01，基本误差控制在±0.05 pH以内，满足JB/T 6203对中高端在线仪表的要求。
ORP量程覆盖–1999～+1999 mV，分辨率0.1 mV，从强还原到弱氧化区段都能完整记录。
内置NTC 10kΩ热敏电阻做自动温度补偿，补偿区间0～99.9℃，以25℃为基准动态修正。
4–20 mA输出采用电气隔离，负载能力≤750 Ω，能直接进主流PLC和无纸记录仪的AI通道。
本体尺寸118 × 70 × 45 mm，面板开孔109 × 60 mm，也支持DIN导轨快装。

温度补偿这件事单独拎出来说一句：很多现场pH读数漂，不是电极坏了，是补偿没跟上。夏天冷却塔循环水三十五度、冬天纯化水储罐十五度，同一个水样在不同季节的读数差个零点几，控制逻辑就容易误判。全范围ATC把这段修正交给变送器自动完成，不用操作工手动查表。

技术参数

DDG-3023 目前是单一型号，没有按量程或材质再分出子规格，所以下面这张表就是它的完整参数对照。选型时重点看三项：测量模式、输出负载、以及配套电极的接口和承压。

参数名称	参数值
产品型号	DDG-3023
pH测量范围	0.00～14.00 pH
pH分辨率 / 基本误差	0.01 pH / ±0.05 pH
ORP测量范围	–1999～+1999 mV
ORP分辨率	0.1 mV
温度测量范围 / 分度值	0～99.9℃ / 0.1℃
温度补偿方式	自动温度补偿（ATC），NTC 10kΩ，基准25℃
输出信号	隔离型4–20 mA，负载≤750 Ω
输出工程值	4 mA与20 mA对应值用户可自定义
供电	DC24 V
变送器尺寸	118 × 70 × 45 mm
面板开孔尺寸	109 × 60 mm，四孔安装
安装方式	面板式安装或DIN导轨安装
电极接口	G3/4标准管道螺纹
电极引线长度	10 m
最大承压	0.6 MPa
执行标准	JB/T 6203《工业pH计技术条件》

4 mA和20 mA对应的工程值可自定义这一点，在闭环控制里比看上去有用。比如把pH 2.00设成4 mA、pH 12.00设成20 mA，调节阀控制器的量程就能和变送器对齐，省掉中间换算。ORP场景同理，–500 mV到+1500 mV对应满量程，覆盖大多数脱氮和消毒工艺的判断区间。

应用行业

DDG-3023 的使用场景大致可以按对测量精度的要求分成两类：一类是精度直接关联产品良率或合规性的，比如半导体超纯水和制药配液；另一类是精度影响过程控制效率的，比如市政污水和精细化工。同一个型号在这两类场景里的配置思路不太一样。

半导体和电子行业里，它通常和低钠玻璃pH电极配合，盯EDI出水或者二级RO出口的pH。这个位置对0.01 pH的偏差都比较敏感，离子交换膜性能衰减的早期信号就是从读数缓慢偏移开始的。医药和食品行业更看重安装方式——面板式嵌进洁净区控制柜，DC24 V供电，参数设置和校准在本地就能完成，不用开门接笔记本，交叉污染的风险少一截。GMP口服液配制间这类场合，ORP还常被用来辅助判断消毒效果。

环保和水处理方向上，市政污水脱氮段的ORP监控是典型用法。缺氧池反硝化是否充分，看ORP比看溶解氧更直接，–1999～+1999 mV的量程把从强还原到弱氧化的全过程都包住了。精细化工反应釜的pH闭环控制则是另一种用法，变送器输出直接接调节阀控制器做酸碱投加，夹套升温引起的虚假报警被自动温度补偿压下去，批次一致性才有保障。电子洁净水、制药配液、市政污水、精细化工这四个方向，基本覆盖了这台变送器的主要落地场景。

安装条件

安装方式上，DDG-3023 给了两条路：面板式和DIN导轨式。面板安装需要按109 × 60 mm开孔，四孔固定，适合把仪表嵌进控制柜面板，操作面朝外；DIN导轨安装则直接把本体卡在柜内导轨上，适合空间紧凑、不需要频繁看面板的场合。两种方式电气接线一样，区别只在机械固定。

配套电极走G3/4标准管道螺纹接入，引线长度10 m，最大承压0.6 MPa。这个承压值决定了它适合常压到中低压的过程管道直接安装，不需要额外做取样回路。管道直插的好处是减少取样滞后和样品污染，但前提是管道压力不超过0.6 MPa，超过这个数就得考虑减压或者改用旁路测量。

接线和调试按这个顺序走比较稳妥：

确认供电为DC24 V，正负极不要接反，隔离输出端先不接负载。
按电极类型接入pH或ORP电极，变送器会自动识别测量模式。
设置4 mA和20 mA对应的工程值，与后端PLC或DCS通道量程对齐。
用标准缓冲液做两点校准，pH场景通常选4.00和6.86或9.18。
接入负载回路，确认电流输出与面板显示一致后再投运。

电极引线10 m是出厂配置，现场如果确实需要延长，注意避开变频器和动力电缆走线，信号线单独穿管。隔离输出能挡住一部分地环路干扰，但布线阶段把强弱电分开，比事后加隔离器省事。

注意事项

这台变送器本身是电子部分，真正决定测量寿命的往往是电极。DDG-3023 支持pH和ORP两种电极，选型时要根据介质来定：含氟化物的水质要用耐氟化物pH电极，高硫化物环境里ORP电极的材质也要对应选，普通铂金电极在特定介质里可能很快钝化。变送器不挑电极，但电极挑工况，这一步不能省。

几个容易被忽略的点：

0.6 MPa是配套电极的承压上限，变送器本体不接触介质，压力限制针对的是电极和管道接口。
自动温度补偿依赖NTC热敏电阻，如果电极不带测温元件，ATC就无从谈起，需确认电极类型。
ORP测量不建议频繁在pH和ORP模式间切换，每次换电极后重新校准一次更稳妥。
面板安装时注意开孔尺寸109 × 60 mm，开大了密封不严，开小了装不进去。
长期停用的电极不要干放，按电极说明书做保护液浸泡，否则斜率响应恢复很慢。

校准周期没有统一标准，取决于介质脏污程度和工艺对精度的要求。半导体超纯水这类场合可能每周都要核一次，市政污水可能一个月一次也够用。判断依据是读数与标准缓冲液的偏差是否开始接近±0.05 pH这个基本误差限，接近了就该校准。

典型应用案例

半导体超纯水系统的EDI出水监测

某电子厂在EDI出水口装了一台DDG-3023，配低钠玻璃pH电极，持续监测出水pH。设定逻辑是当数值偏离7.0±0.2时触发二级RO冲洗提醒。±0.05 pH的基本误差在这个场景里的意义，不是日常读数好看，而是能更早捕捉到离子交换膜性能衰减的趋势——等偏差大到0.5才报警，膜可能已经需要更换了。自动温度补偿在这里也起作用，超纯水温度随季节波动，没有ATC的话读数漂移会淹没真实趋势。

市政污水厂缺氧池ORP监控

另一个案例在污水脱氮段。缺氧池的反硝化是否充分，运行人员靠ORP判断比靠溶解氧更直接。DDG-3023 接铂金ORP复合电极，–1999～+1999 mV的量程覆盖了从强还原（约–300 mV）到弱氧化（约+150 mV）的全过程。4–20 mA输出直接进DCS，工程值设成–500 mV对应4 mA、+1500 mV对应20 mA，操作工看趋势线就能决定是否调整回流比。宽量程在这里的价值是余量足，工艺波动时不会撞到量程边界。

精细化工反应釜pH闭环控制

精细化工的反应釜pH控制对响应速度要求高。DDG-3023 的输出直连调节阀控制器，实现酸碱试剂按需投加。这个场景里自动温度补偿解决了一个实际问题：反应釜夹套升温时，如果温度补偿跟不上，pH读数会虚假下降，控制系统误以为需要加碱，结果批次pH偏高。全范围ATC以25℃为基准动态修正，把这类热漂移导致的误动作压下去，批次一致性才有基础。
