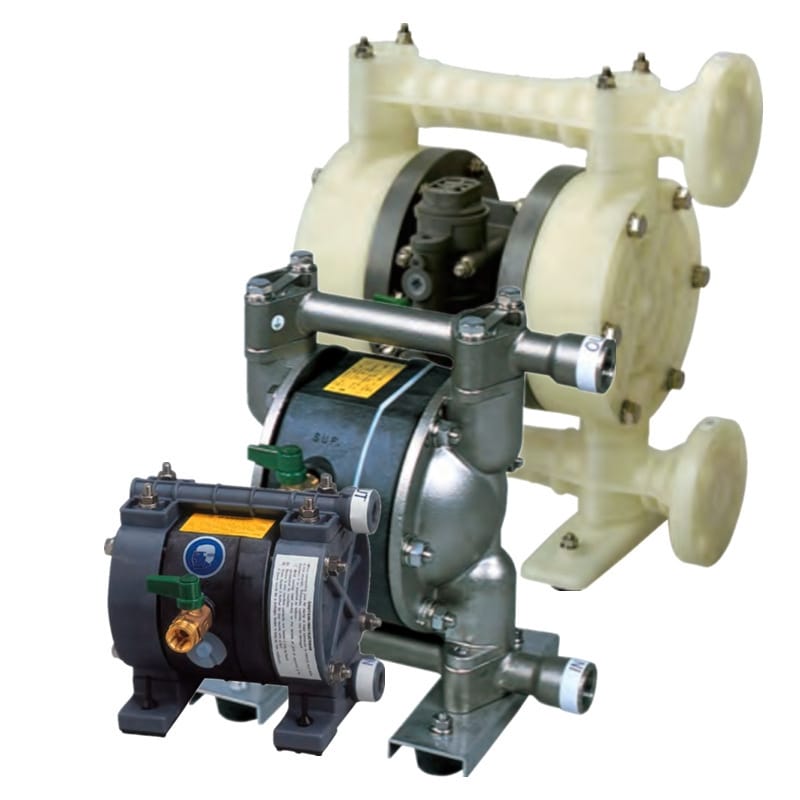

雅玛达（YAMADA）高性能气动双隔膜泵产品详解

核心特点

高性能气动驱动：采用压缩空气为动力源，无需电源，安全可靠，适用于易燃易爆环境。

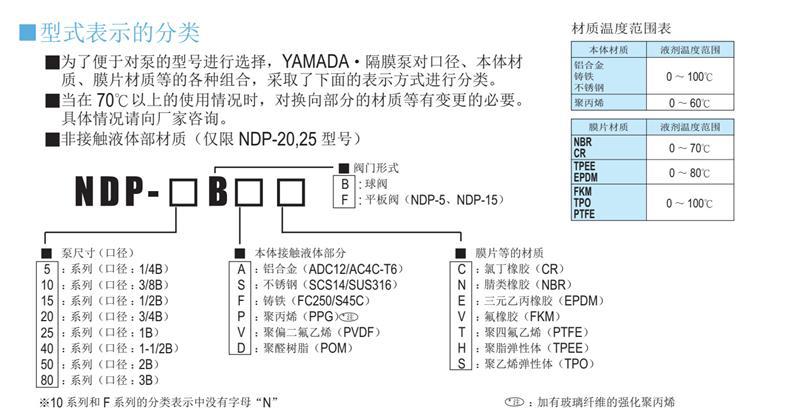

模块化定制设计：通过口径、本体材质、膜片材质及阀门形式的灵活组合，精准匹配不同流体输送需求。
双阀门系统可选：提供球阀（B系列，适用于含颗粒液体）与平板阀（F系列，NDP-5/15专属，高效密封）两种形式。
静音运行：排气口标配内置消声器，大幅降低运行噪音，改善工作环境。
材质多样性：涵盖铝合金、铸铁、不锈钢及多种工程塑料（PPG、PVDF、POM），耐腐蚀及耐温性能卓越。

技术参数

通用性能参数

供气压力：0.2 - 0.7 MPa
最高吐出压力：0.7 MPa
最大自吸扬程：1米

材质与温度范围

部件	材质	液剂温度范围
本体材质	铝合金 / 铸铁 / 不锈钢	0 ~ 100℃
本体材质	聚丙烯 (PPG)	0 ~ 60℃
膜片材质	NBR / CR (氯丁橡胶)	0 ~ 70℃
膜片材质	TPEE / EPDM (三元乙丙橡胶)	0 ~ 80℃
膜片材质	FKM (氟橡胶) / PTFE (聚四氟乙烯)	0 ~ 100℃

系列规格对比

系列	口径	最大吐出量	吐出量/工作周期	固体颗粒最大尺寸	净重范围

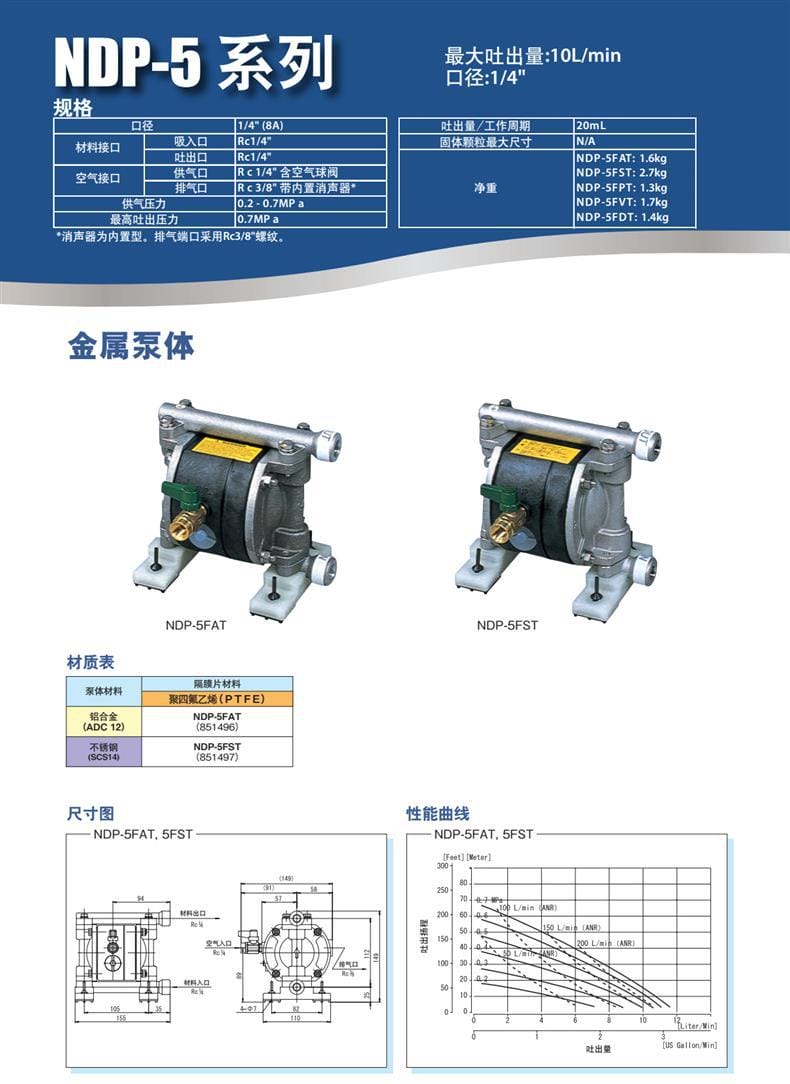

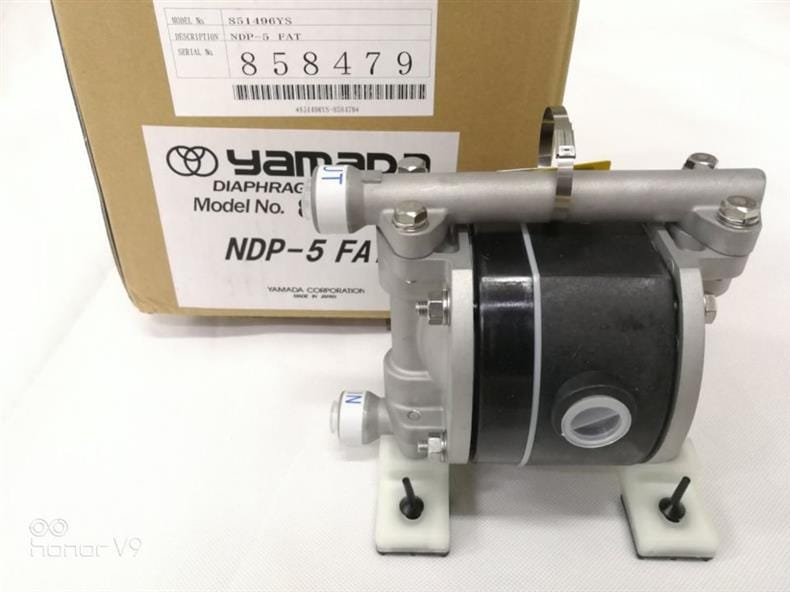

NDP-5	1/4" (8A)	10 L/min	20 mL	N/A	1.3 - 2.7 kg

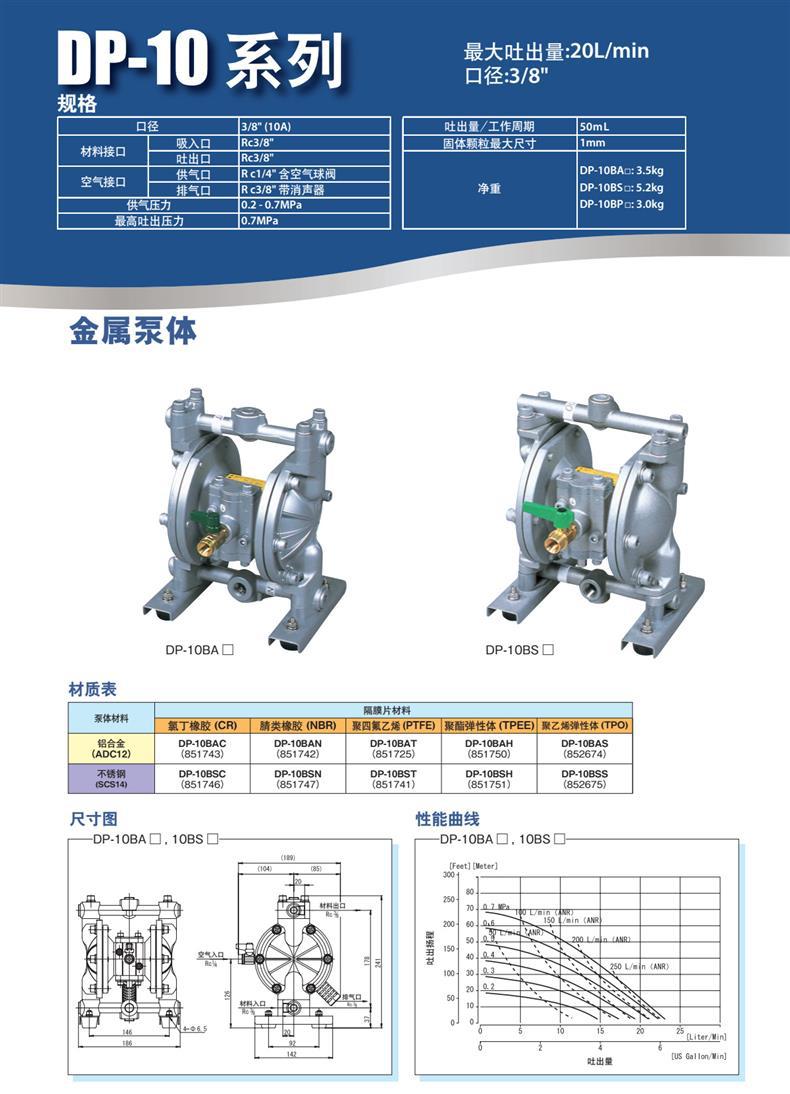

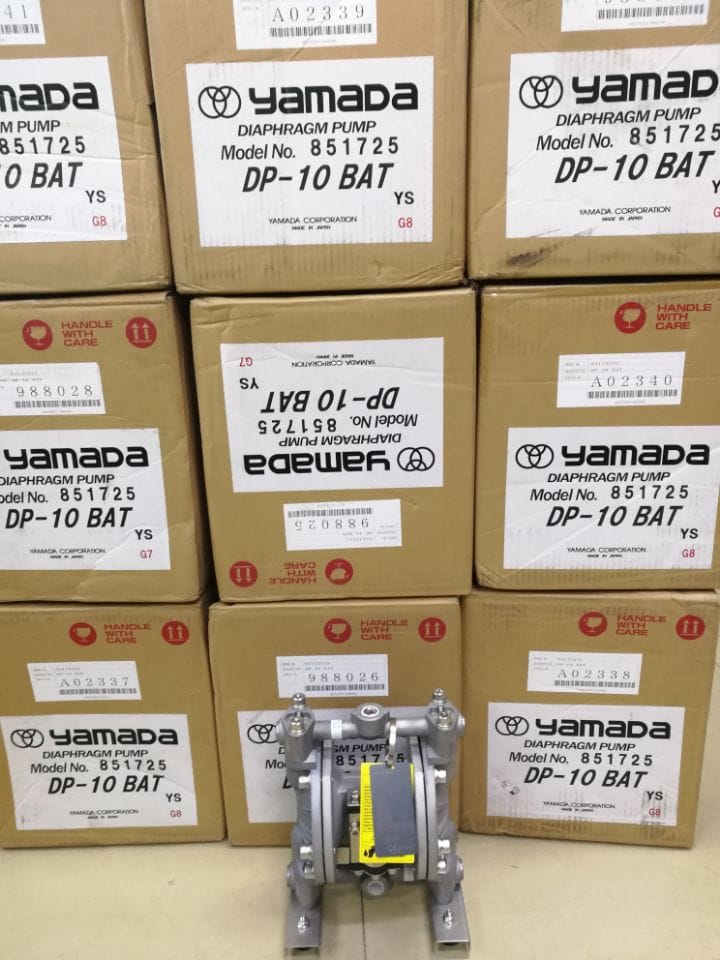

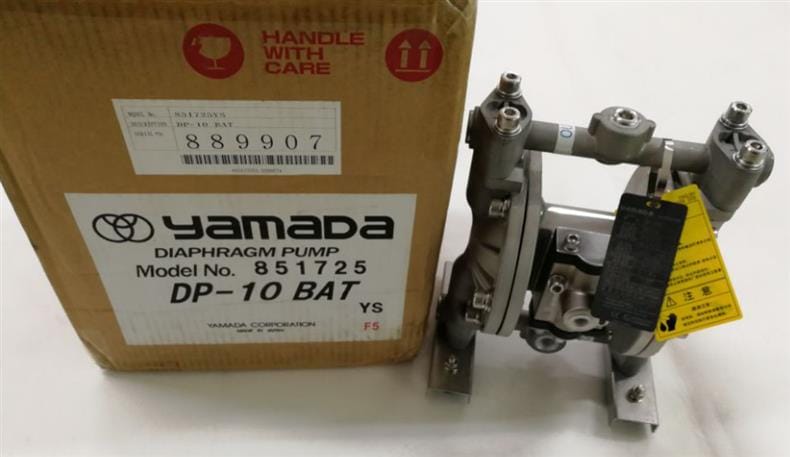

DP-10	3/8" (10A)	20 L/min	50 mL	1 mm	3.0 - 5.2 kg

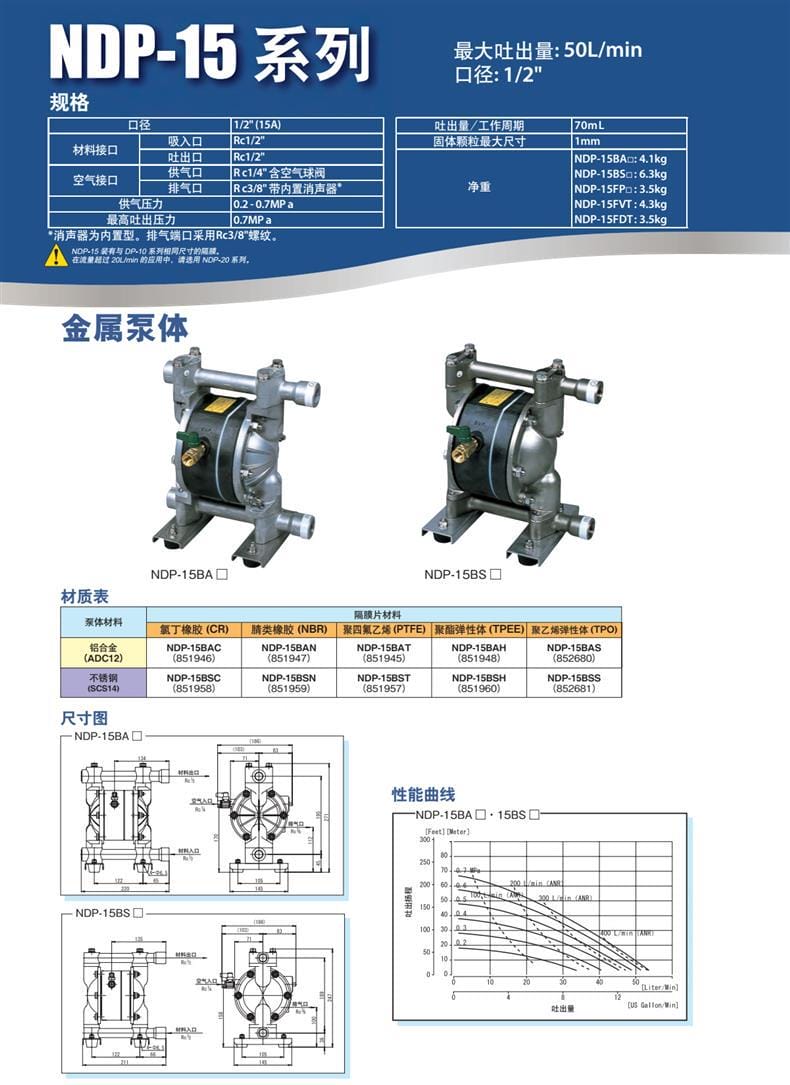

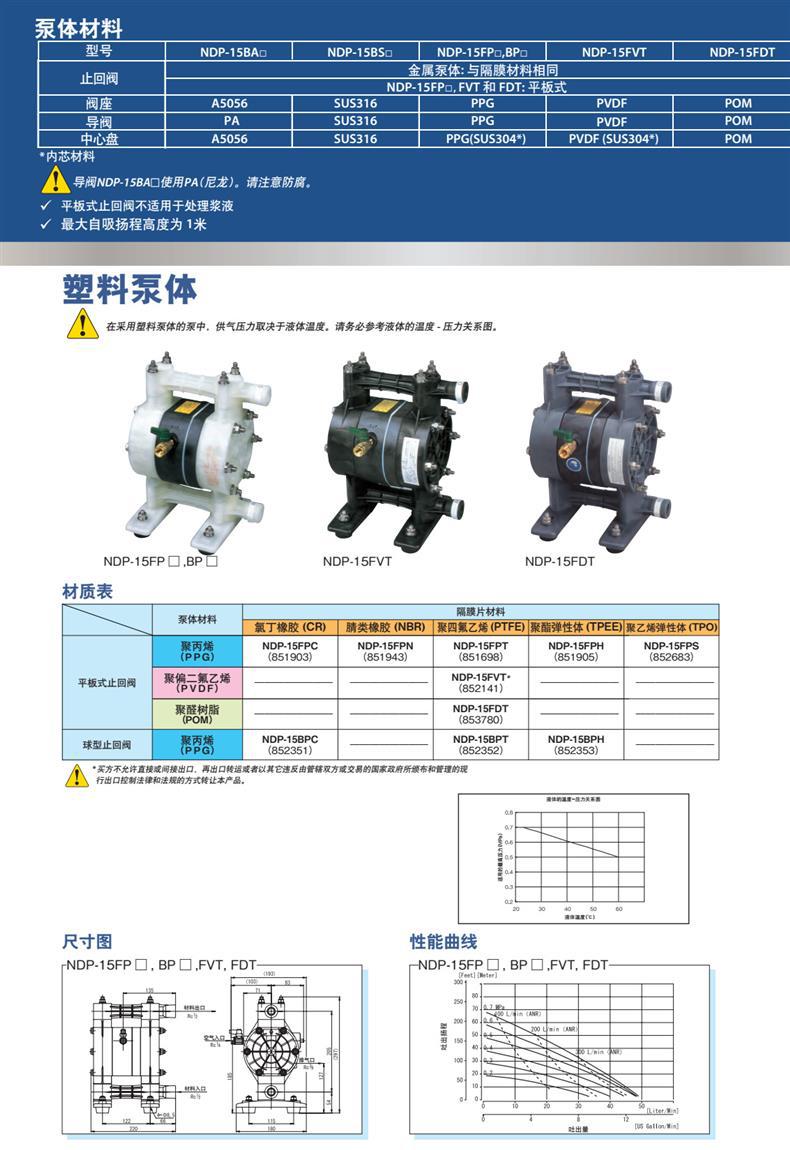

NDP-15	1/2" (15A)	50 L/min	70 mL	1 mm	3.5 - 6.3 kg

接口规格

吸入口/吐出口：Rc1/4" (NDP-5) / Rc3/8" (DP-10) / Rc1/2" (NDP-15)
供气口：Rc1/4" (含空气球阀)
排气口：Rc3/8" (带内置消声器)

应用行业

化工与涂料行业：输送腐蚀性酸碱溶剂、油漆、树脂及粘稠液体。
水处理与环保行业：污水过滤、化学药液投加及污泥输送。
电子与半导体行业：高纯度化学品的精准输送（适用PVDF/PTFE材质）。
食品与饮料行业：卫生级流体输送（适用不锈钢及EPDM材质）。
一般制造业：润滑油、切削液及一般工业液体的循环与转移。

安装条件

气源要求：需提供稳定且干燥的0.2-0.7MPa压缩空气，供气口需连接Rc1/4"空气球阀。
管路连接：吸入口与吐出口需匹配相应口径的Rc螺纹管件，确保密封无泄漏。
排气环境：排气口为Rc3/8"螺纹并内置消声器，需将排气引至安全或室外区域，避免噪音及潜在气雾污染。

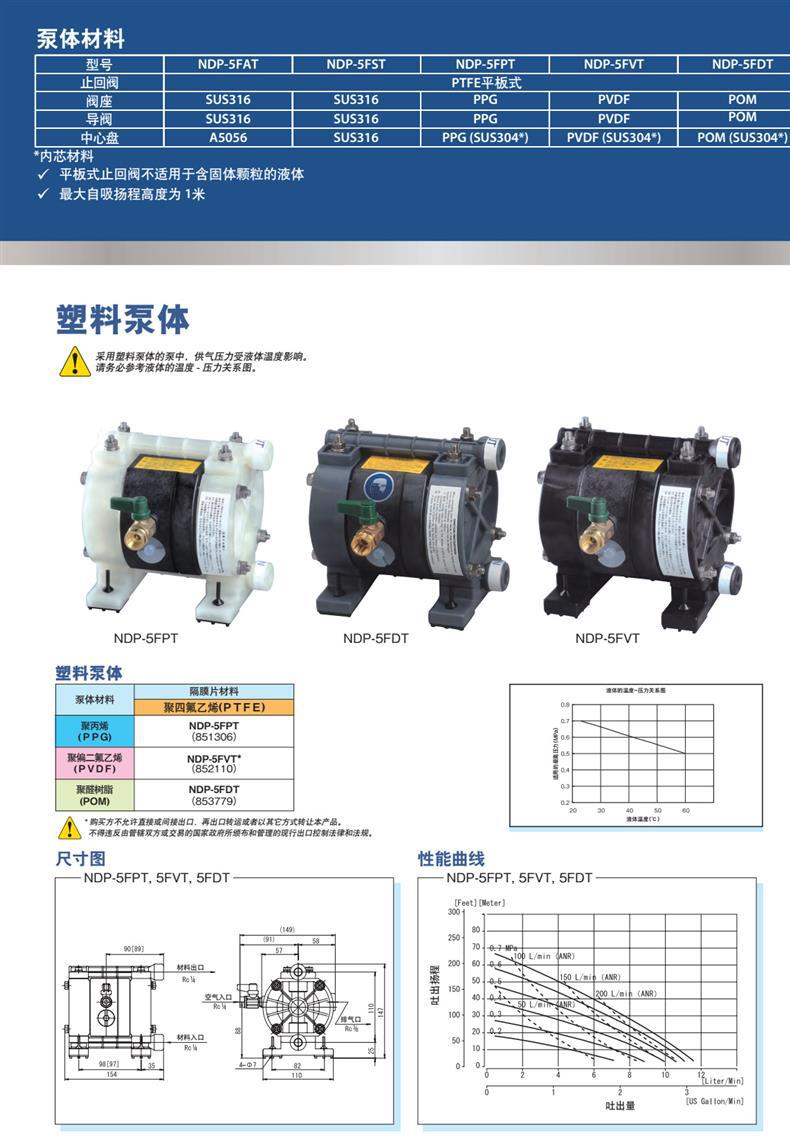

塑料泵体特殊要求：安装塑料泵体型号时，必须严格参考厂家提供的“液体温度-压力关系图”，根据实际流体温度调整供气压力，防止超压损坏。

注意事项

高温工况警告：当使用温度超过70℃时，泵内部换向部分材质需进行变更，务必提前向厂家咨询确认，不可直接超温运行。
阀门选型限制：平板式止回阀（F系列）不适用于含固体颗粒的液体或浆液输送；处理含颗粒工况请选用球阀（B系列）型号。

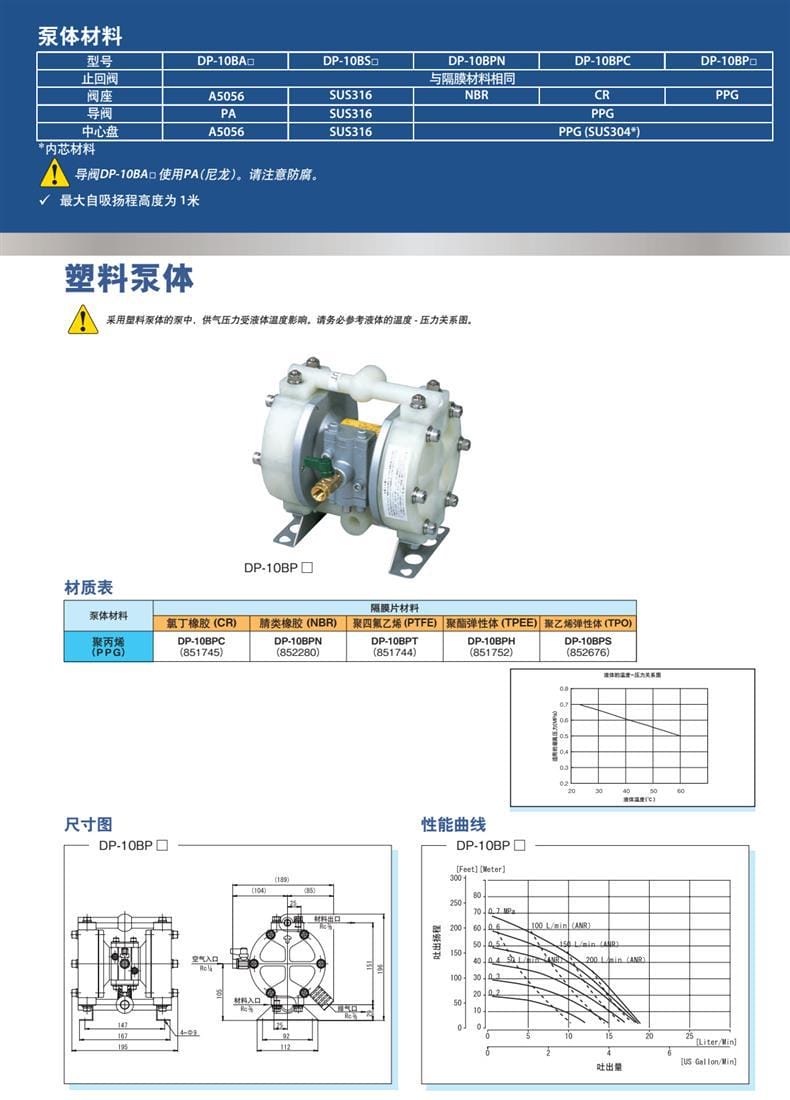

防腐提醒：DP-10BA口与NDP-15BA口型号的导阀采用PA（尼龙）材质，在特定化学环境下需特别注意防腐适应性。
自吸高度限制：泵的最大自吸扬程高度仅为1米，安装时吸入管路高度切勿超过此限值，以免影响自吸性能。
出口管制合规：购买方不得直接或间接违反所在国政府颁布的现行出口管制法律法规，进行本产品的出口、再出口或转运转让。
