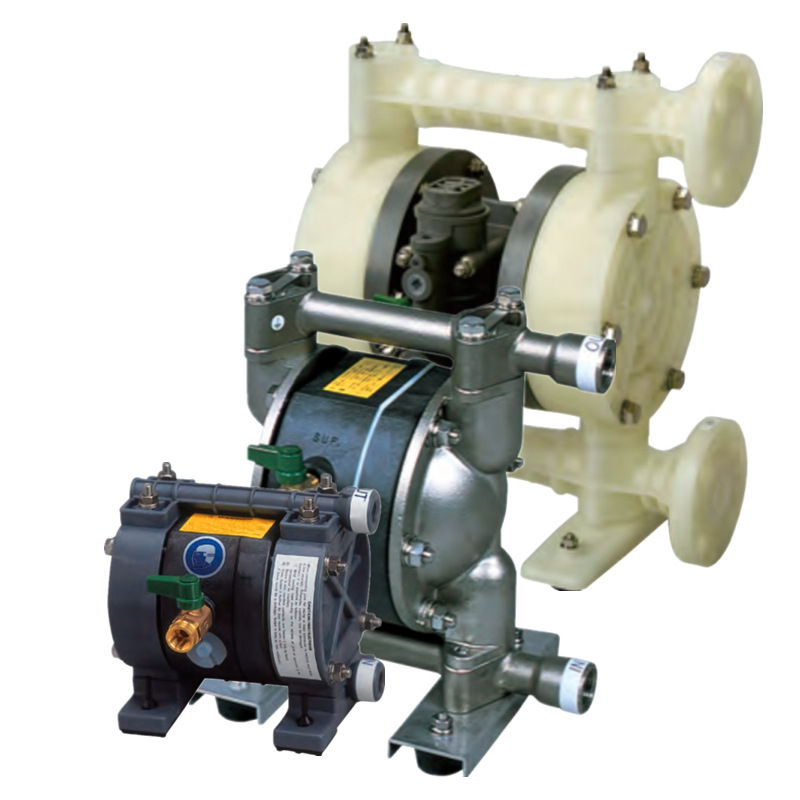

雅玛达（YAMADA）高性能气动隔膜泵系列产品指南
核心特点

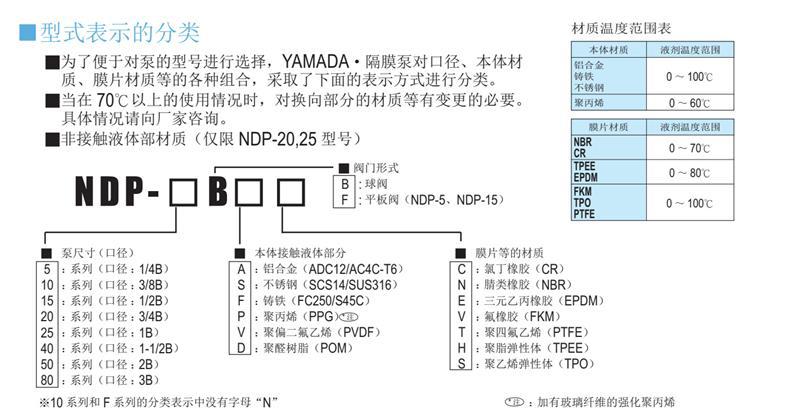

- 模块化定制设计：提供口径、本体材质、膜片材质等多种组合，型号标识清晰，便于精准选型。
- 双阀门系统适配：球阀（B型）适用于含固体颗粒的介质，平板阀（F型）适用于纯净流体，满足不同工况需求。
- 材质丰富耐腐蚀：接触液体部分涵盖铝合金、铸铁、不锈钢，以及聚丙烯(PP)、聚偏二氟乙烯(PVDF)、聚醛树脂(POM)等工程塑料，耐化学性极佳。
- 膜片多样高适应：配备NBR、CR、PTFE、TPEE、EPDM、FKM等多种膜片材质，从容应对不同温度与化学介质。
- 静音运行设计：排气口标配内置消声器，有效降低气动噪音，改善工作环境。
技术参数
通用工作参数
- 供气压力：0.2 - 0.7 MPa
- 最高吐出压力：0.7 MPa
- 最大自吸扬程：1米
温度范围规范
| 类别 |
材质 |
适用液剂温度范围 |
| 本体材质 |
铝合金 / 铸铁 / 不锈钢 |
0~100℃ |
|
聚丙烯 (PP) |
0~60℃ |
| 膜片材质 |
NBR (腈类) / CR (氯丁) |
0~70℃ |
|
TPEE (聚脂弹性体) / EPDM (三元乙丙) |
0~80℃ |
|
FKM (氟橡胶) / PTFE (聚四氟乙烯) |
0~100℃ |
主要系列规格参数表
| 系列 |
口径 |
最大吐出量 |
吐出量/工作周期 |
固体颗粒最大尺寸 |
净重范围 |

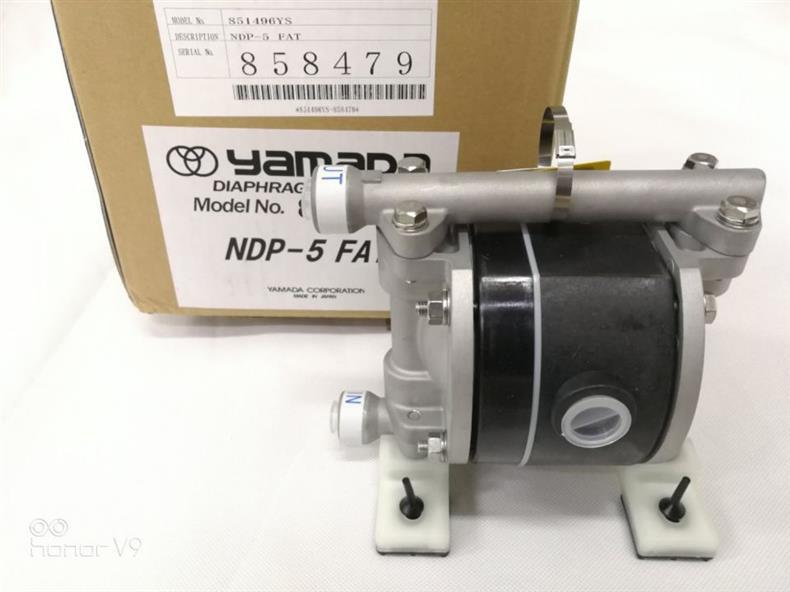

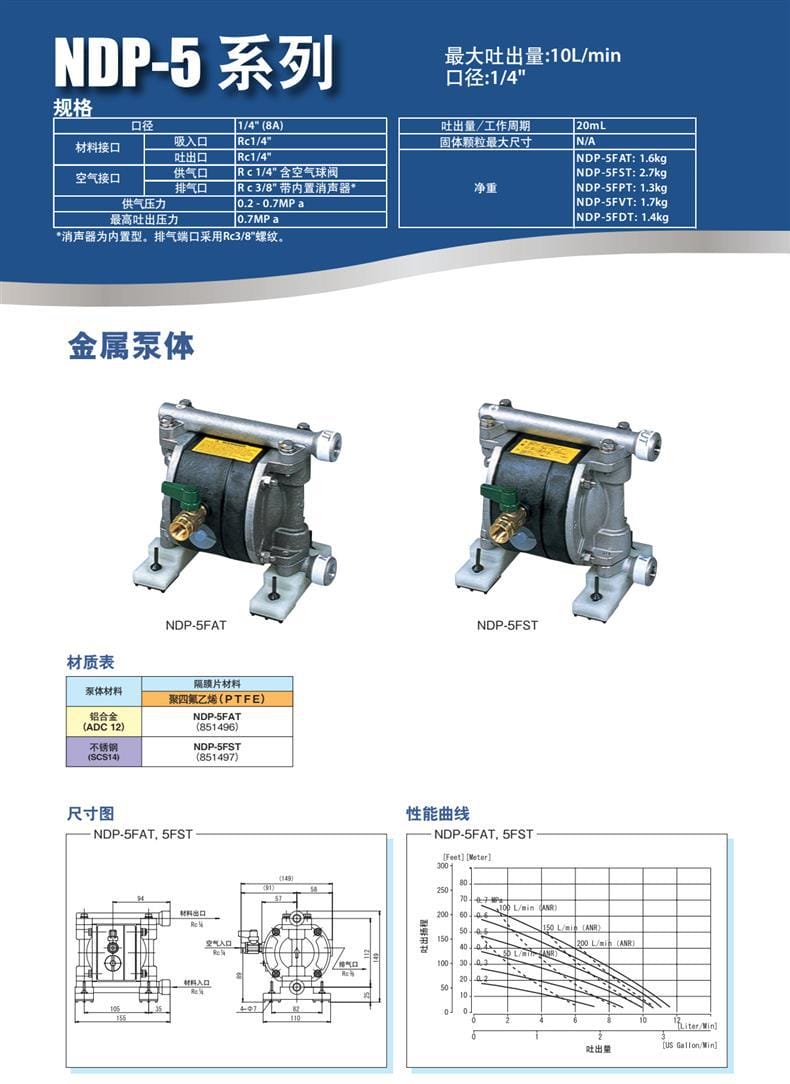

| NDP-5 |
1/4" (8A) |
10 L/min |
20 mL |
N/A |
1.3 - 2.7 kg |

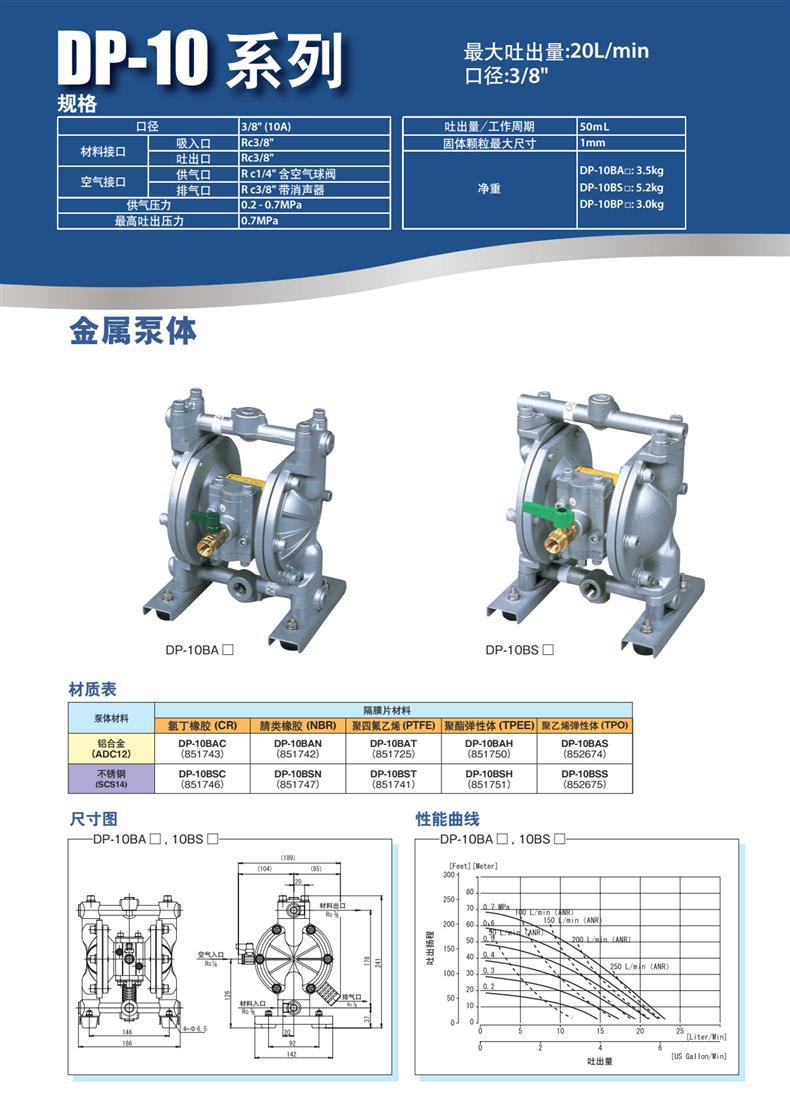

| NDP-10 |
3/8" (10A) |
20 L/min |
50 mL |
1 mm |
3.0 - 5.2 kg |

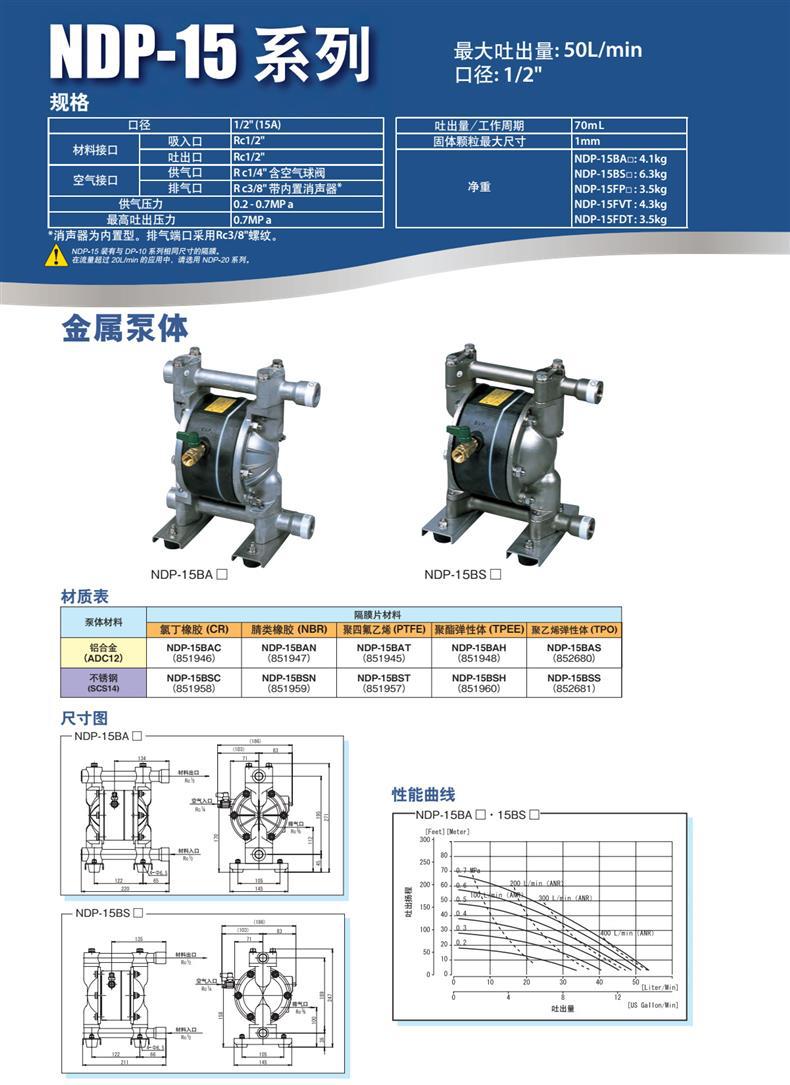

| NDP-15 |
1/2" (15A) |
50 L/min |
70 mL |
1 mm |
3.5 - 6.3 kg |

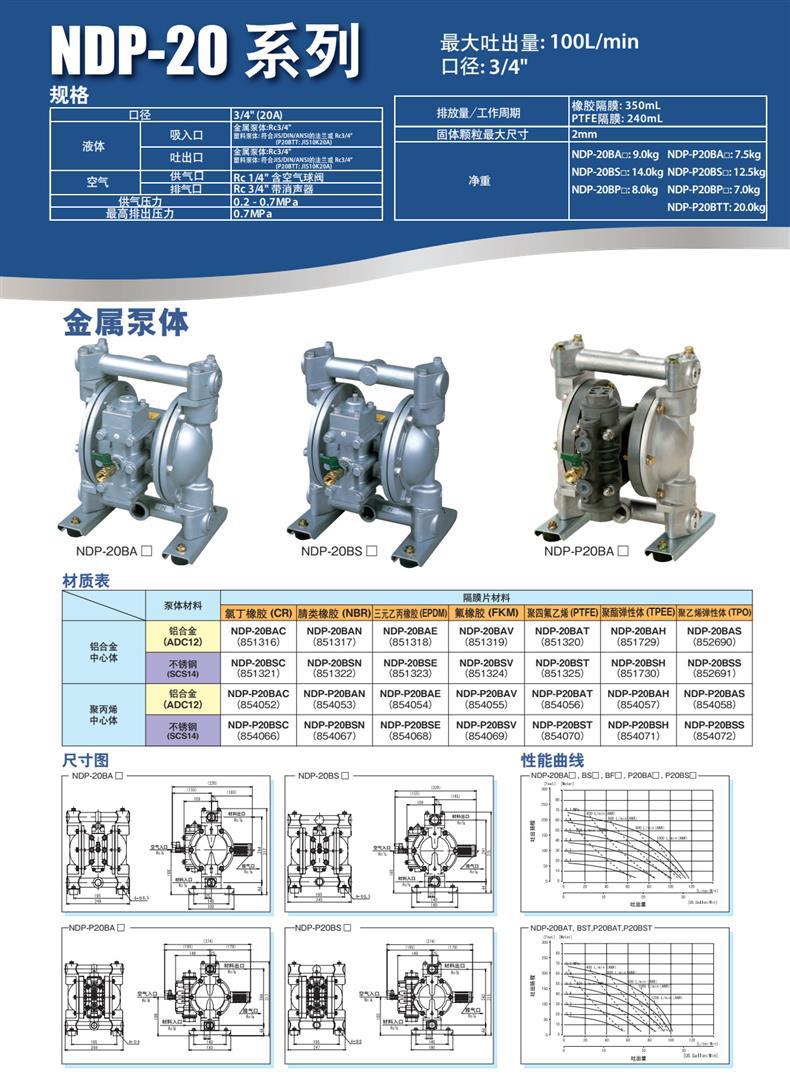

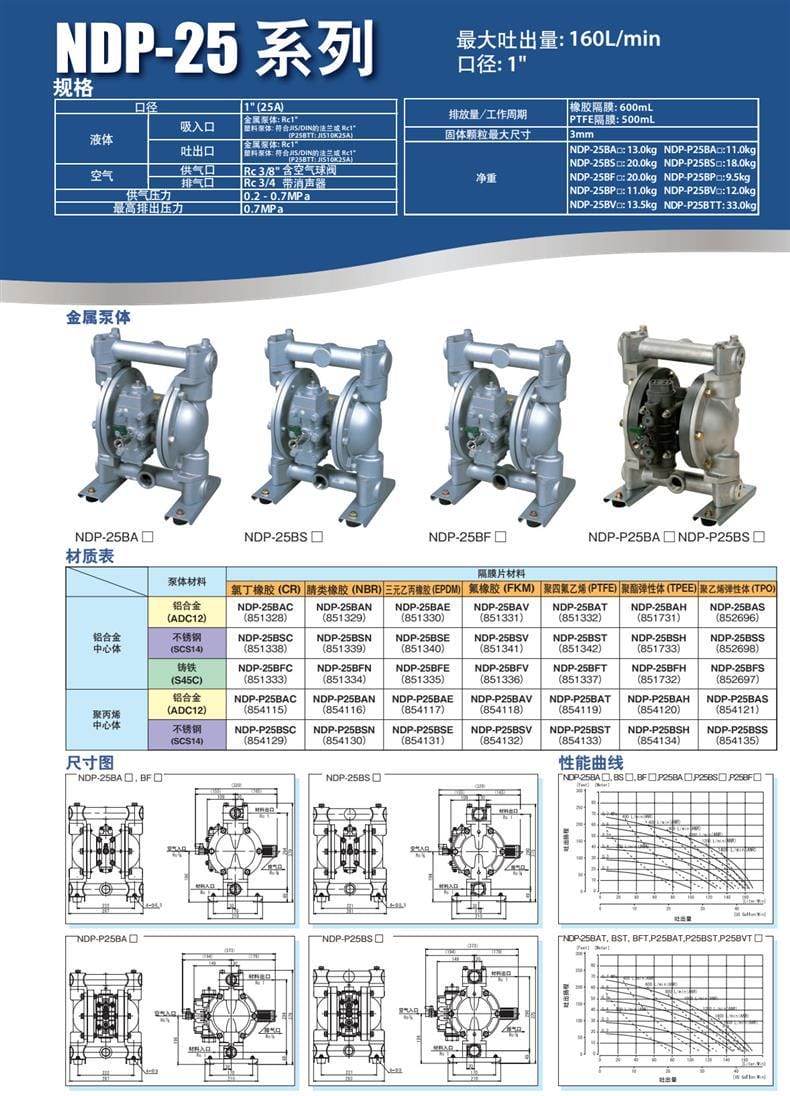

(注：全系列还涵盖NDP-20至NDP-80等更大口径型号，具体参数详见各子系列手册)
应用行业
- 化工与制药行业：凭借优异的耐腐蚀材质（不锈钢、PTFE、PVDF等），安全输送酸碱、有机溶剂及药液。
- 涂装与表面处理：适用于油漆、涂料、树脂等高粘度流体的平稳输送。
- 环保与水处理：处理污水、化学添加剂及轻微污泥（选用球阀型号）。
- 食品与饮料加工：符合卫生要求的不锈钢及特种弹性体膜片型号可选。
- 一般工业制造：用于润滑油、切削液及各类工业循环流体的转移。
安装条件
- 气源连接要求：供气口需配置Rc螺纹接口及空气球阀（如NDP-5/10/15为Rc1/4"），确保进气压力稳定在0.2-0.7MPa范围内。
- 排气管路配置：排气口采用Rc螺纹（如NDP-5/15为Rc3/8"），必须连接内置消声器以保证排气顺畅及降噪。
- 物料管路匹配：吸入口与吐出口均采用Rc螺纹标准，需根据口径规格匹配相应的密封管件，防止泄漏。

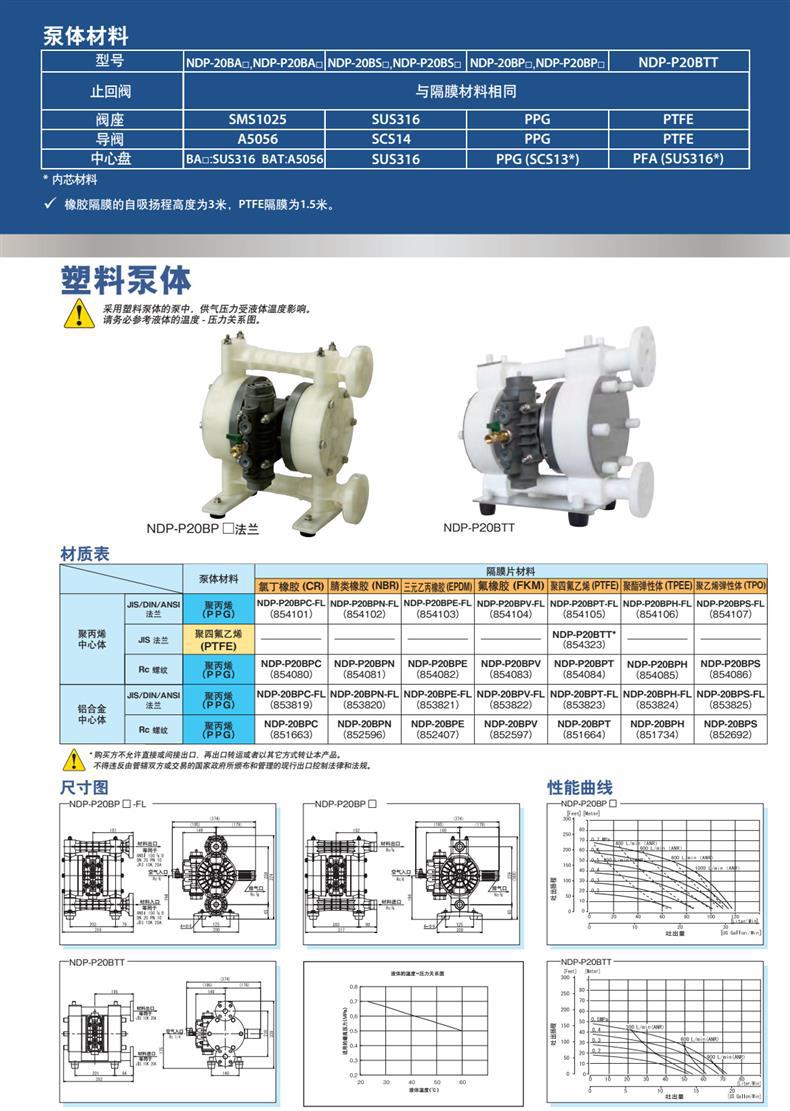

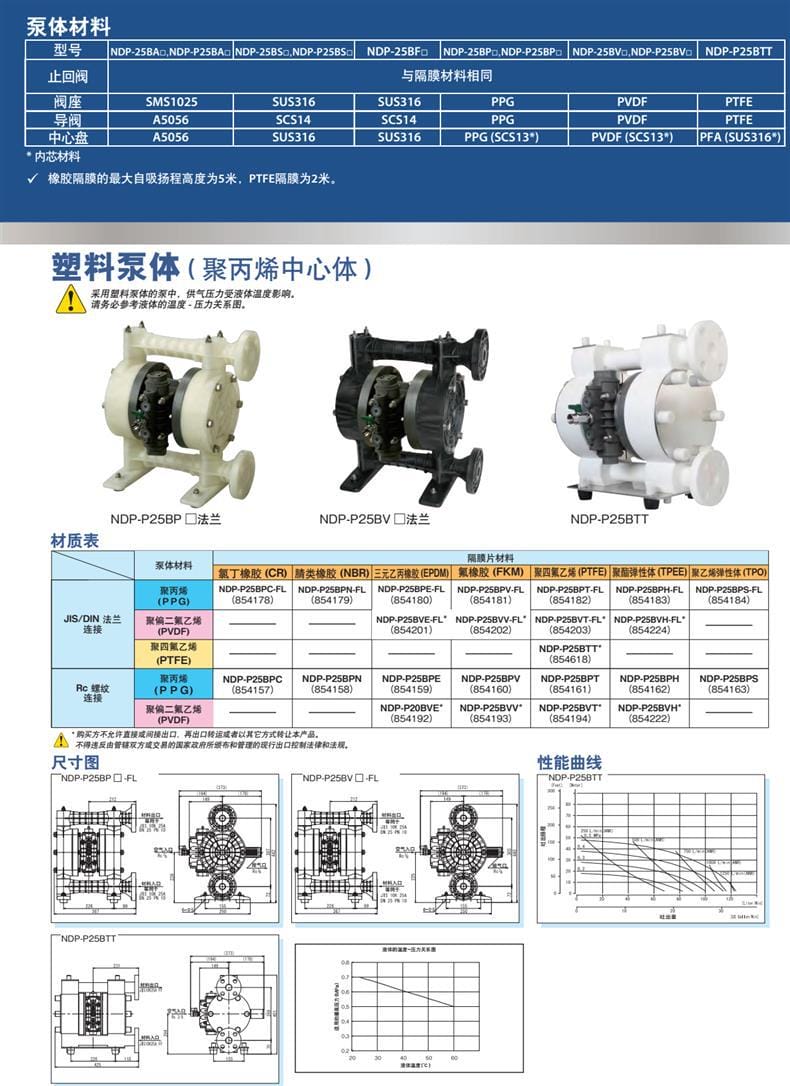

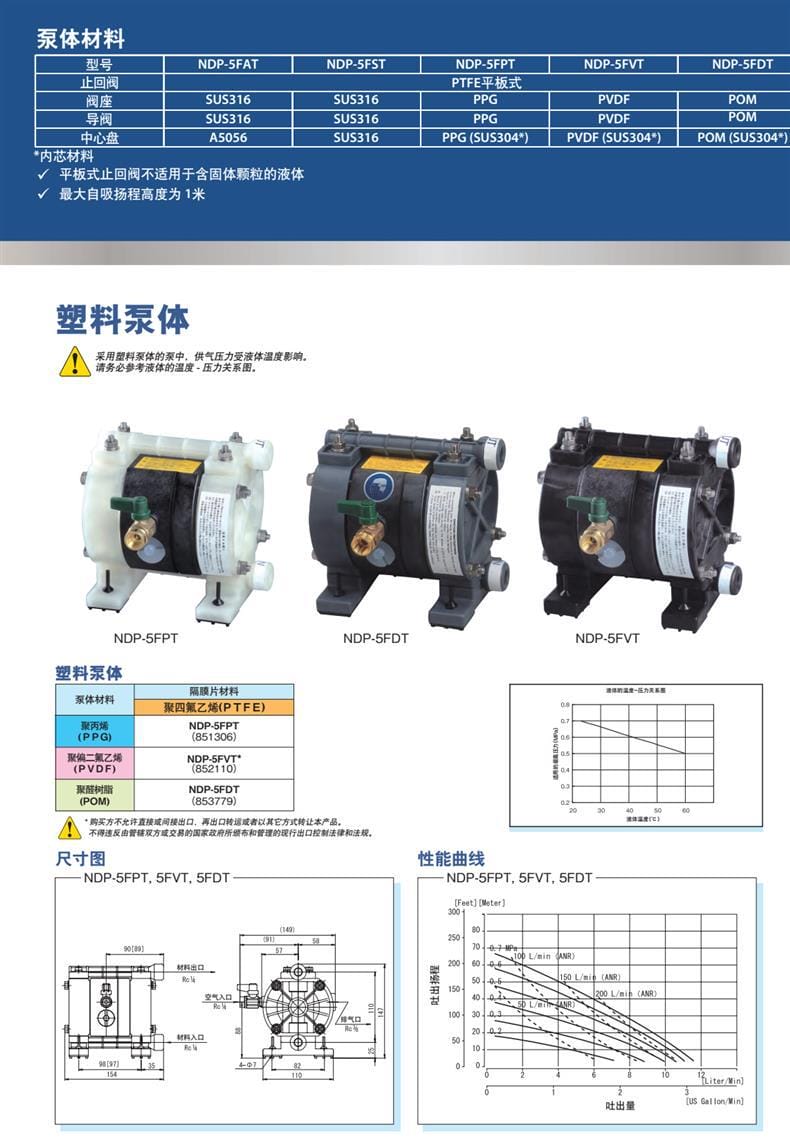

- 塑料泵体特殊限制：安装塑料泵体型号时，供气压力设定必须严格参照随机的“液体温度-压力关系图”进行调整，严禁超温超压运行。
注意事项
- 高温工况预警：当使用液温超过70℃时，泵内部换向部分材质需进行变更，务必提前向厂家咨询确认，不可直接使用标准配置。
- 阀门选型禁忌：平板式止回阀（F型）严禁用于含固体颗粒的液体或浆液输送，此类工况必须选用球阀（B型）型号。

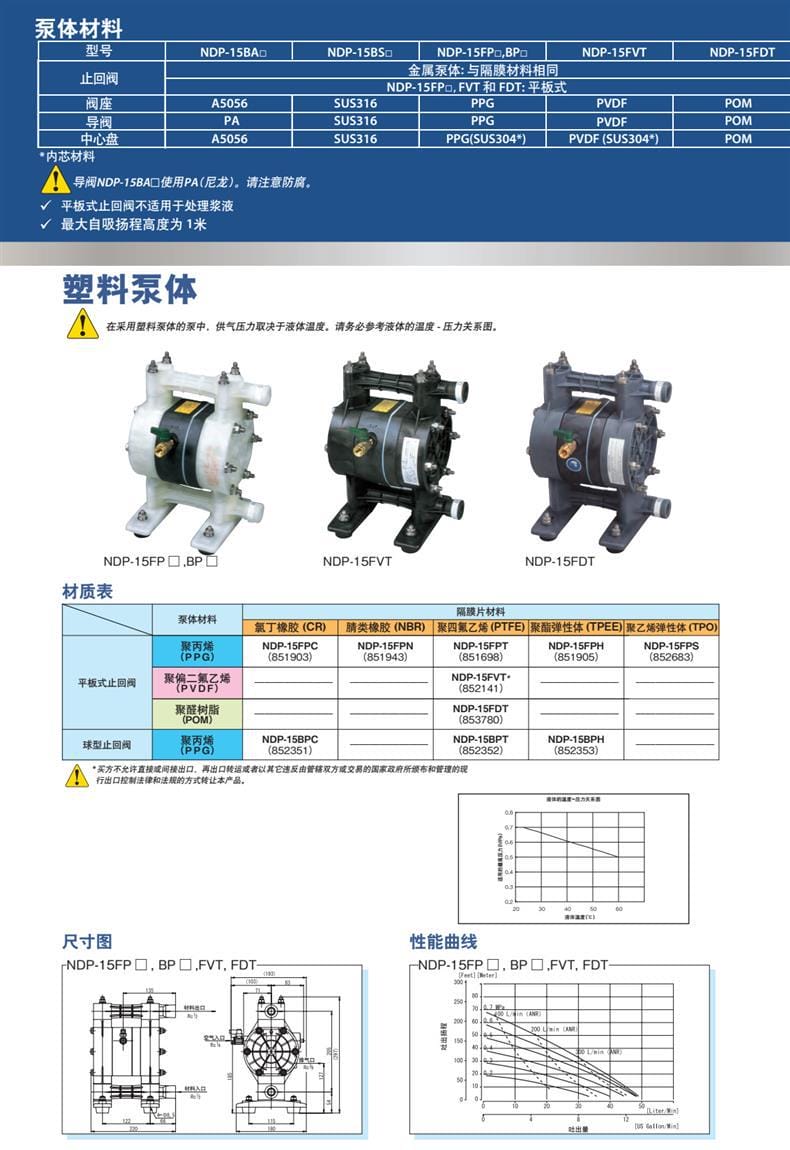

- 防腐兼容性提示：铝合金泵体型号（如NDP-10BA口、NDP-15BA口）的导阀使用了PA（尼龙）材质，在特定化学介质环境下需额外注意其防腐兼容性。
- 流量选型建议：在流量需求超过20L/min的应用场景中，为保证效率与稳定性，建议选用NDP-20及以上系列泵型。
- 出口管制合规：购买方须遵守所在国政府颁布的现行出口管制法律法规，未经许可不得直接或间接出口、再出口或转运本产品。
