雅玛达山田泵 NDP-40BPE/BST/BSC/BAS/BAH/BPT/BAT/BPS 气动隔膜泵

核心特点

高性能气动驱动：采用纯气动操作，无需电力，防爆安全，无过热风险。

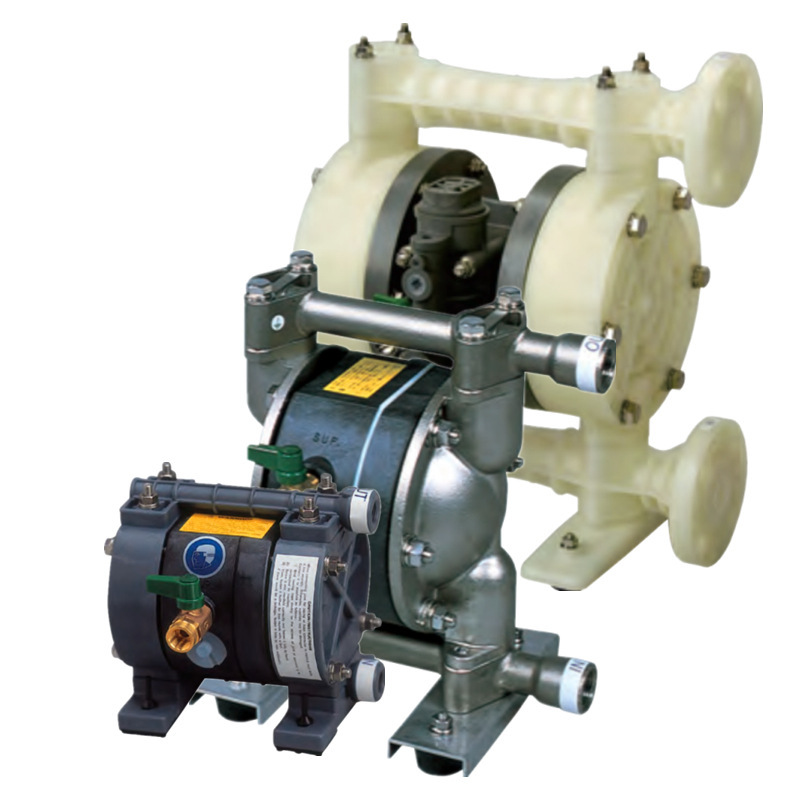

模块化材质组合：提供丰富的本体材质（铝合金、铸铁、不锈钢、聚丙烯、PVDF等）与膜片材质（NBR、CR、PTFE、EPDM、FKM、TPEE等）组合，精准匹配各类流体化学性质。
灵活的阀门系统：提供球阀（B系列，适用于含固体颗粒介质）与平板阀（F系列，适用于高粘度或无颗粒介质）两种止回阀形式，适应不同工况。
内置消声器设计：排气口标配内置消声器，大幅降低运行噪音，优化工作环境。
精准的型号编码：通过口径、本体材质、膜片材质等代码组合，快速定位所需泵型，选型便捷高效。

技术参数

通用运行参数

供气压力：0.2 - 0.7 MPa
最高吐出压力：0.7 MPa
最大自吸扬程：1米

材质与耐温范围

类别	材质	液剂温度范围
本体材质	铝合金 / 铸铁 / 不锈钢	0~100℃
	聚丙烯 (PPG)	0~60℃
膜片材质	NBR (腈类橡胶) / CR (氯丁橡胶)	0~70℃
	TPEE (聚脂弹性体) / EPDM (三元乙丙橡胶)	0~80℃
	FKM (氟橡胶) / PTFE (聚四氟乙烯)	0~100℃

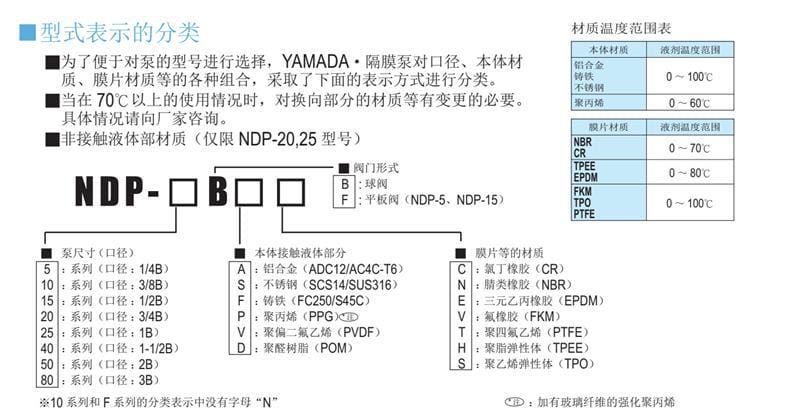

型号分类代码说明

口径系列：5(1/4B), 10(3/8B), 15(1/2B), 20(3/4B), 25(1B), 40(1-1/2B), 50(2B), 80(3B)
本体材质：A-铝合金, S-不锈钢, 铸铁, PPG-聚丙烯, PVDF-聚偏二氟乙烯等
膜片材质：N-NBR, C-CR, T-PTFE, H-TPEE, E-EPDM, D-FKM, S-TPO等
阀门形式：B-球阀, F-平板阀

典型系列规格参考（NDP-5/10/15）

系列	口径	最大吐出量	吐出量/工作周期	固体颗粒最大尺寸

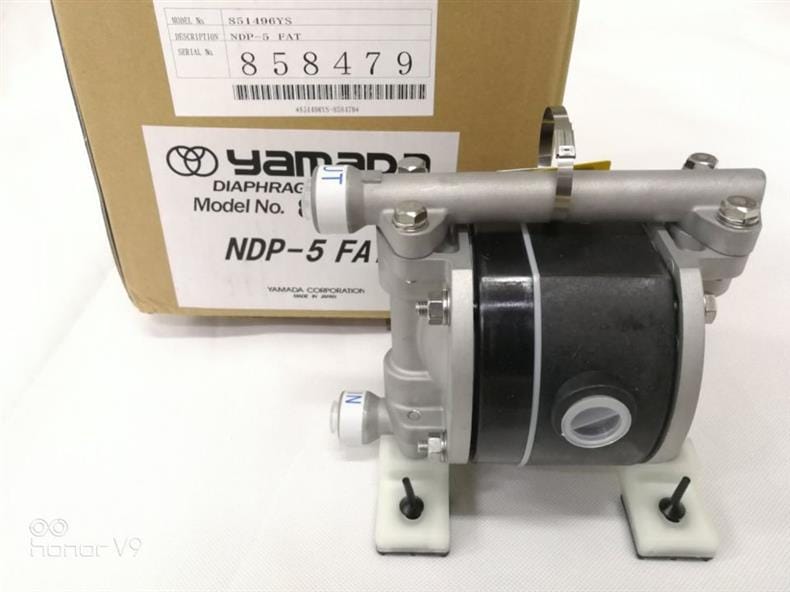

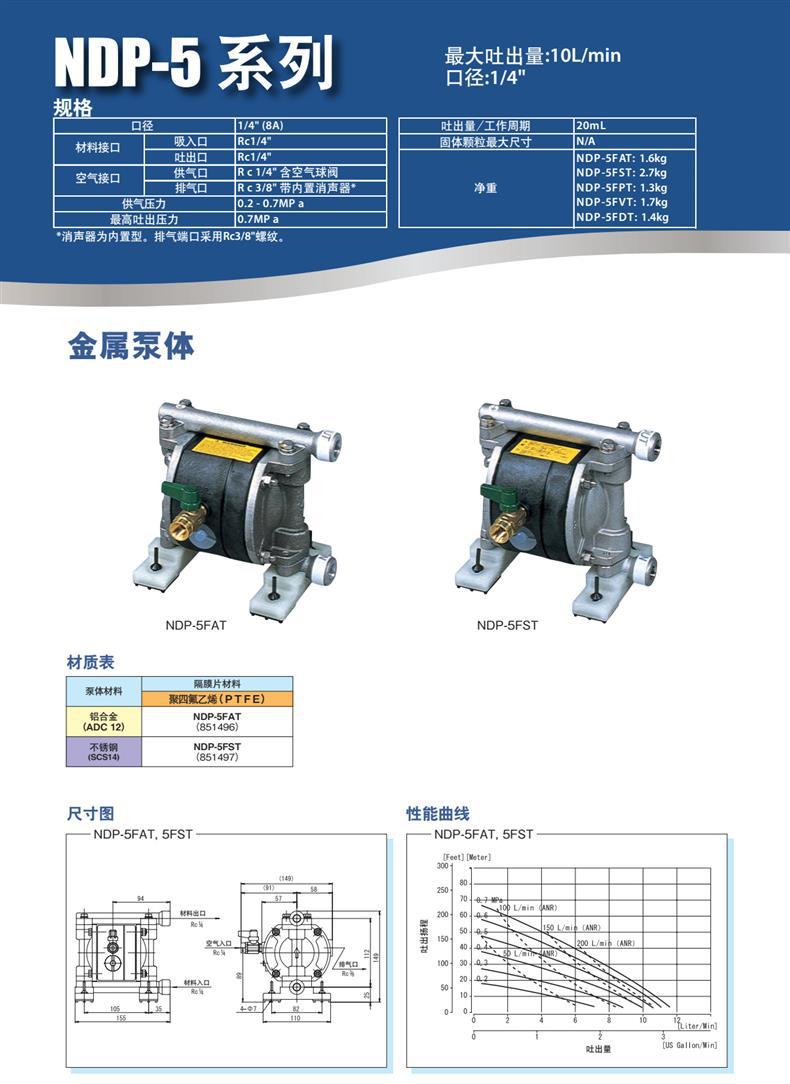

NDP-5	1/4" (8A)	10 L/min	20 mL	N/A

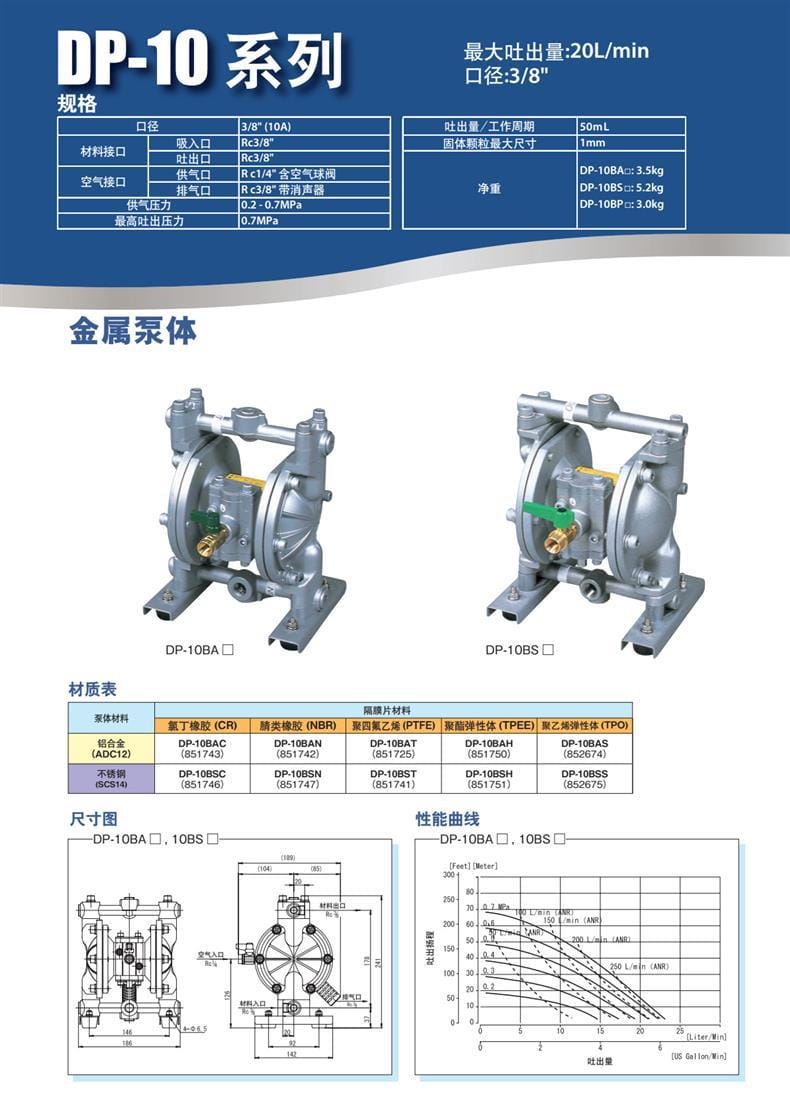

NDP-10	3/8" (10A)	20 L/min	50 mL	1 mm

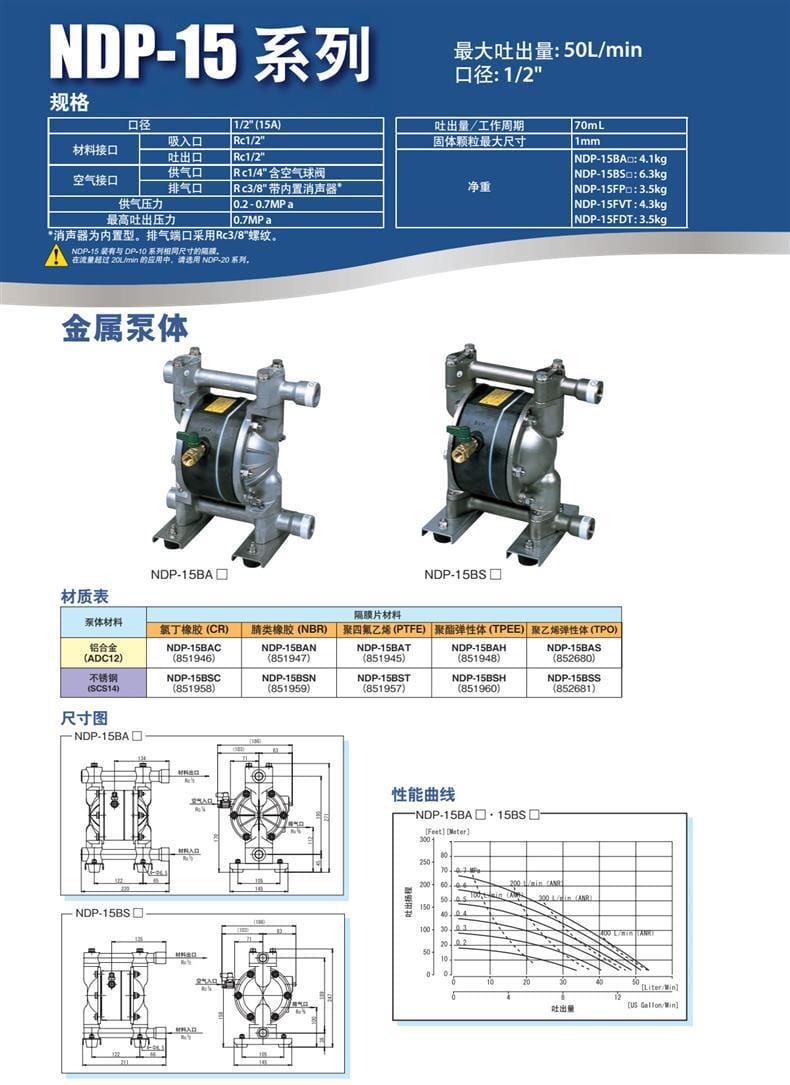

NDP-15	1/2" (15A)	50 L/min	70 mL	1 mm

应用行业

化工与制药：腐蚀性化学品、溶剂及高纯度流体输送（依托不锈钢、PTFE、PVDF材质）。
涂装与表面处理：油漆、涂料、树脂及粘稠液体输送（依托平板阀与TPEE材质）。
水处理与环保：污水、污泥及含颗粒介质处理（依托球阀与耐磨材质）。
食品与饮料：食品级流体输送（依托EPDM及合规材质）。
电子与半导体：超纯水及敏感化学品的精准输送。

安装条件

气源连接：需配置0.2-0.7MPa的稳定洁净压缩空气，供气口需安装空气球阀（如Rc1/4"螺纹接口）。
排气要求：排气口需连接内置消声器（如Rc3/8"螺纹），确保排气顺畅并符合噪音标准。
管路匹配：吸入口与吐出口需严格对应泵体口径规格（如Rc1/4"、Rc3/8"、Rc1/2"等），确保密封无泄漏。

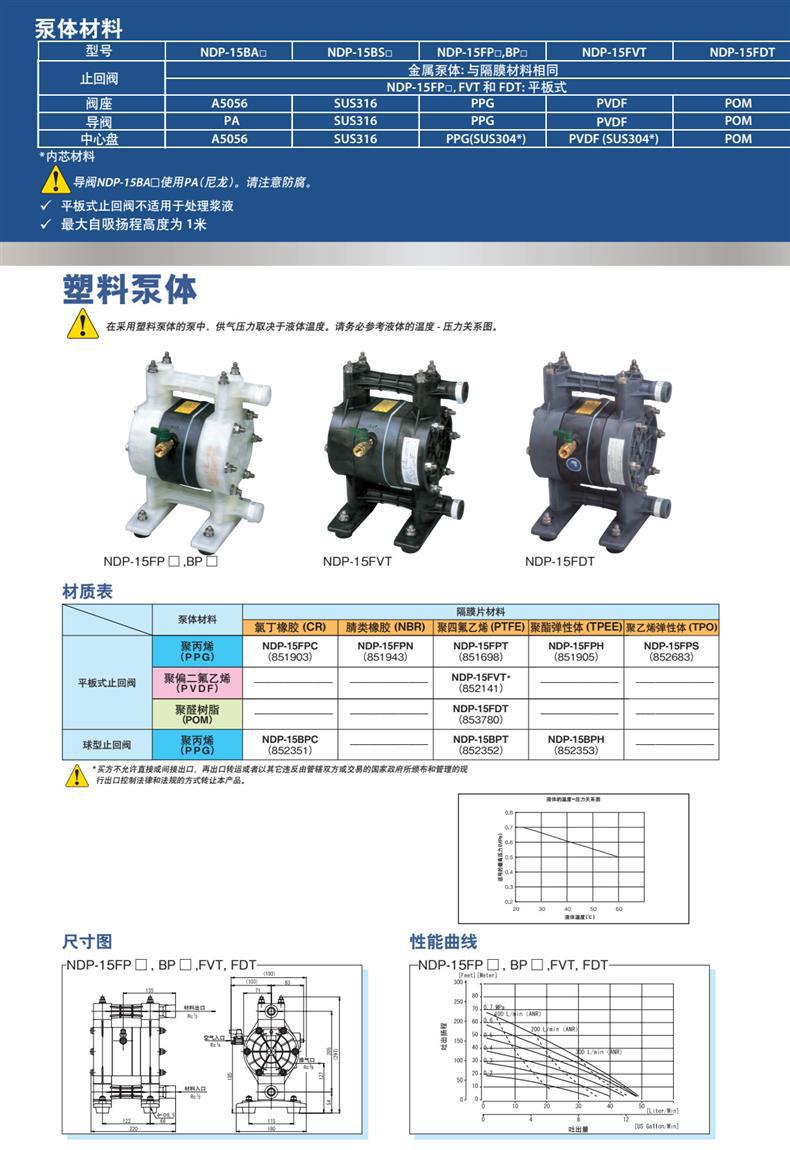

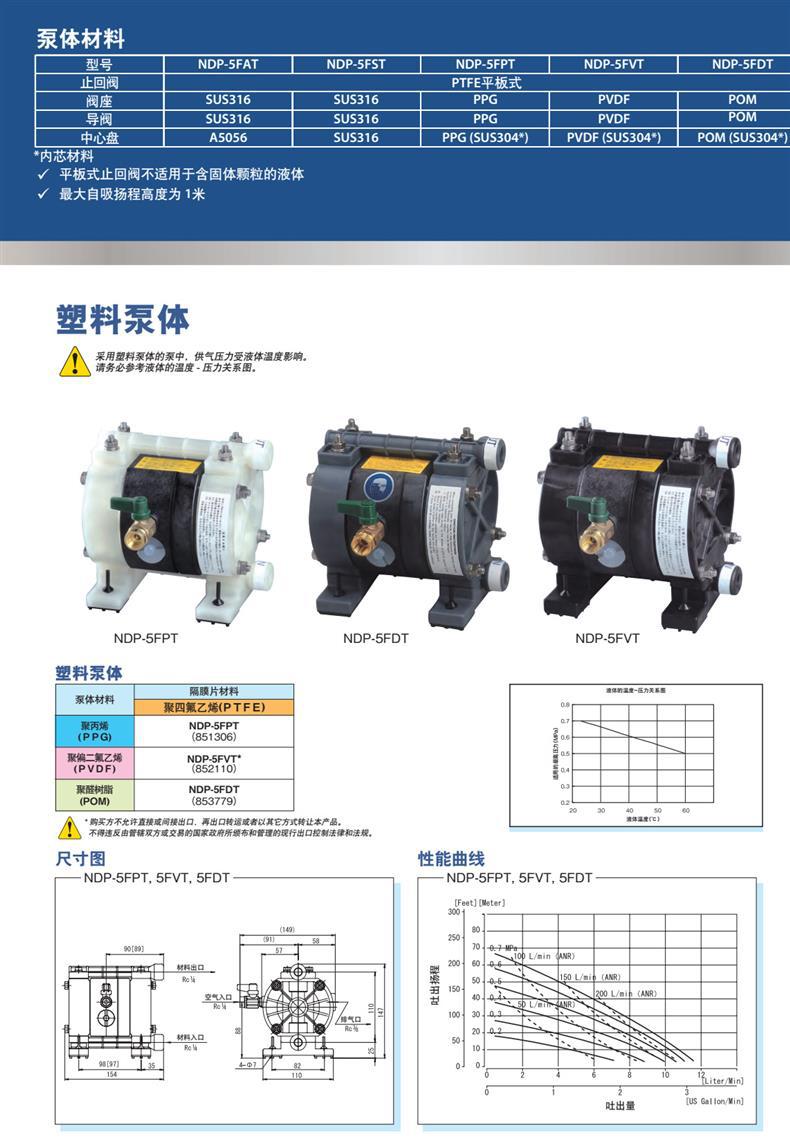

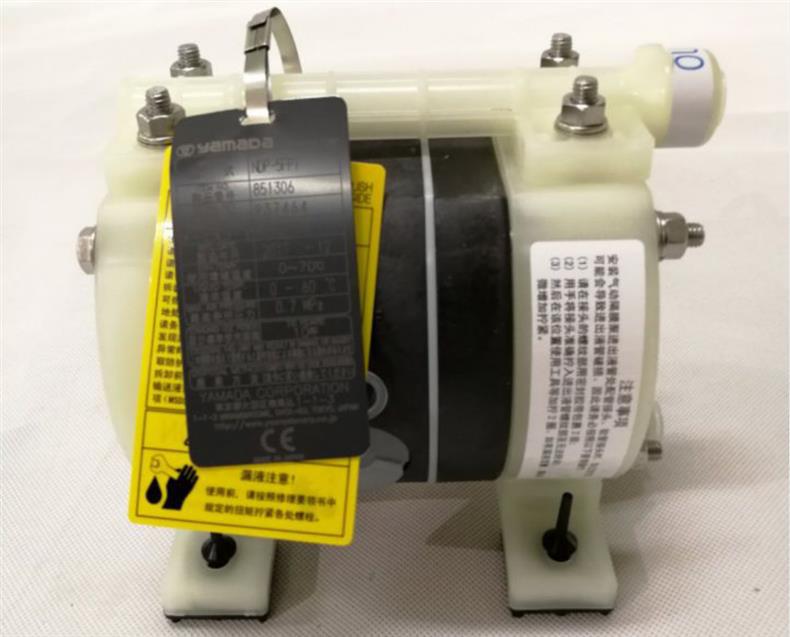

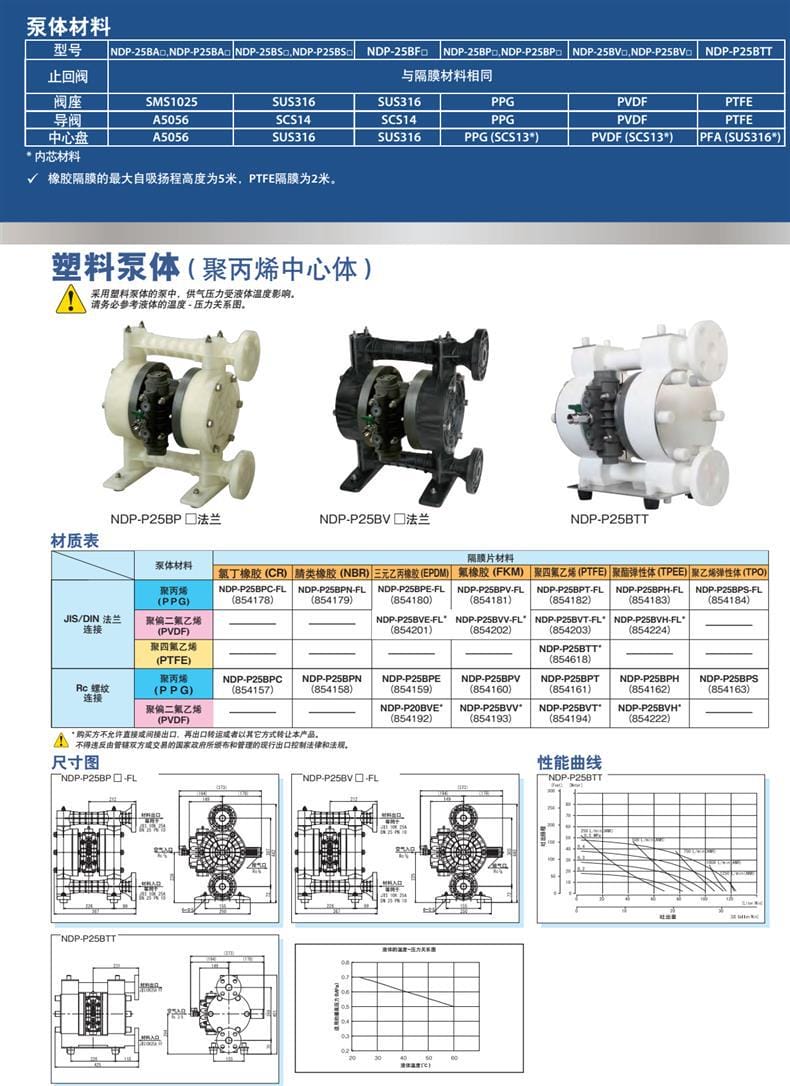

塑料泵体特殊要求：安装塑料泵体（PPG/PVDF/POM）时，必须参考厂家提供的“液体的温度-压力关系图”，依据实际流体温度限定安全供气压力。

注意事项

高温工况预警：当使用温度超过70℃时，泵内部换向部分的材质必须进行变更，务必提前向厂家咨询确认，切勿直接使用标准件。
阀门选型限制：平板式止回阀（F系列）严禁用于处理含固体颗粒的液体或浆液，含颗粒工况必须选用球阀（B系列）。
防腐提醒：部分型号（如NDP-10BA口、NDP-15BA口）的导阀采用PA（尼龙）材质，在特定化学环境下需特别注意防腐适用性。
出口合规：购买方不得违反所在国及交易国政府颁布的现行出口管制法律法规，严禁违规直接或间接出口、再出口或转让本产品。

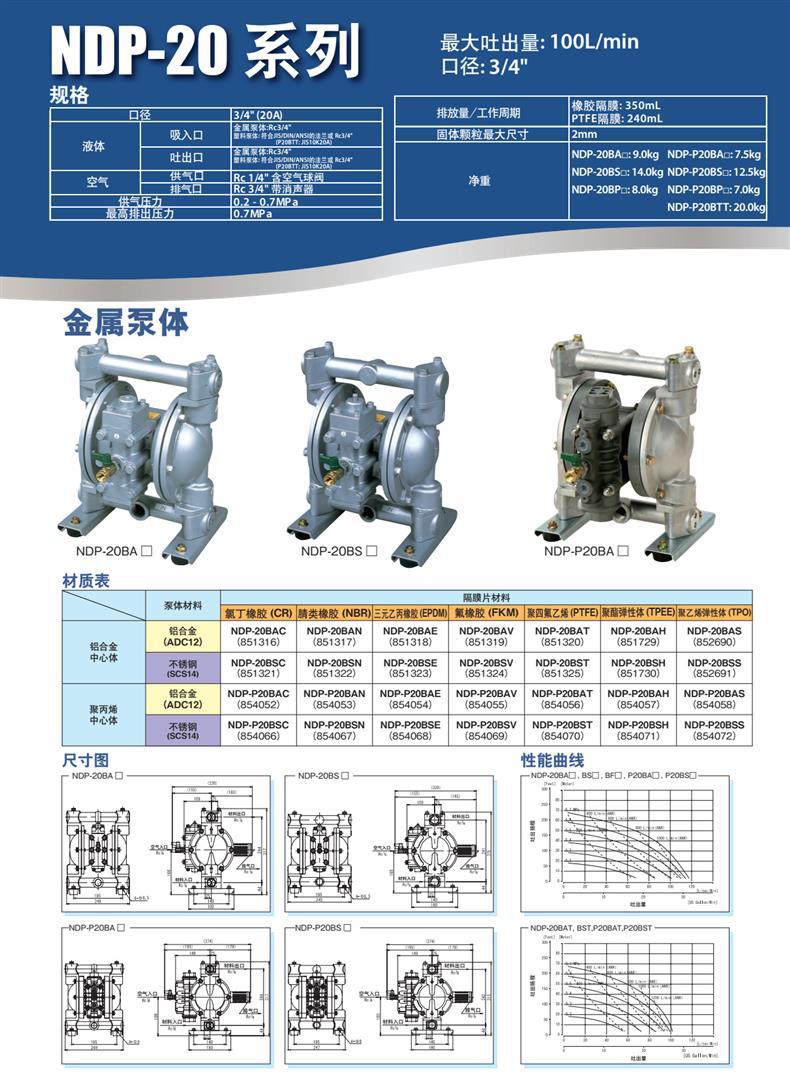

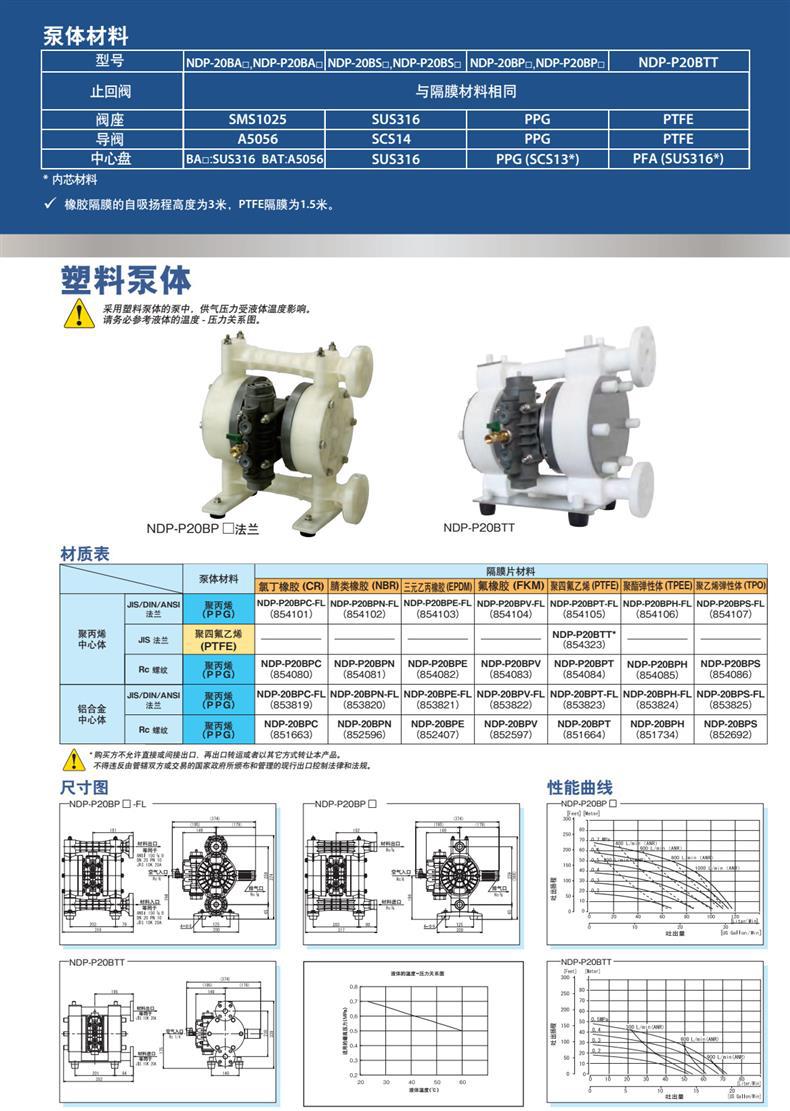

流量升级建议：在流量需求超过20L/min的应用场景中，请直接选用NDP-20及以上系列口径泵型。
