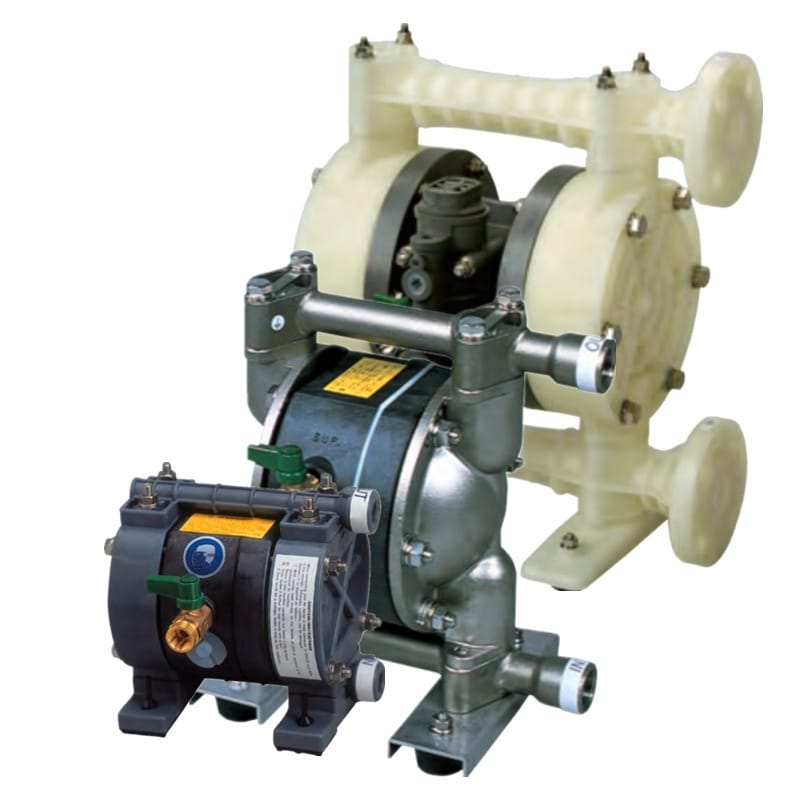

雅玛达山田气动双隔膜泵产品详解
核心特点
- 高性能气动驱动：采用纯正气动双隔膜泵设计，运行稳定可靠，无电机过热风险。
- 模块化型号定制：通过口径、本体材质、膜片材质及阀门形式的灵活组合，精准匹配多样化输送需求。
- 材质兼容性广：提供铝合金、铸铁、不锈钢、聚丙烯(PPG)、聚偏二氟乙烯(PVDF)等多种泵体材质，以及NBR、CR、PTFE、EPDM、FKM、TPEE等多种膜片材质，适应不同化学腐蚀性及温度要求。
- 阀门形式可选：提供球阀（B）与平板阀（F）两种止回阀形式，满足不同流体特性与含颗粒工况需求。
技术参数

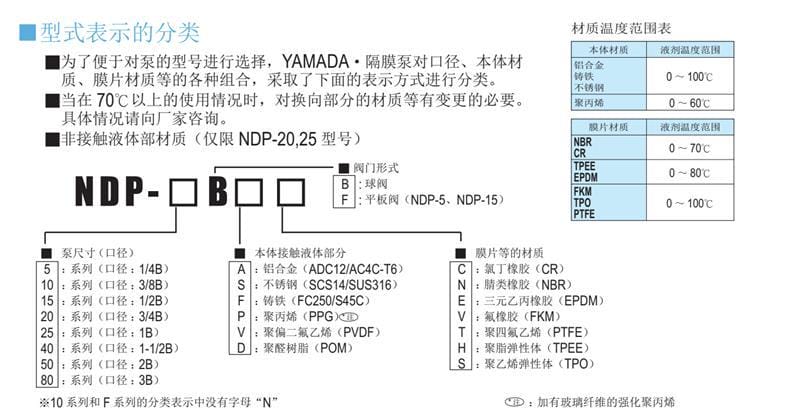

1. 型号命名规则
型号由系列口径、阀门形式、本体材质、膜片材质组合表示（如NDP-50BAC）：
- 口径系列：5(1/4")、10(3/8")、15(1/2")、20(3/4")、25(1")、40(1-1/2")、50(2")、80(3")
- 阀门形式：B-球阀，F-平板阀(仅限NDP-5, NDP-15)
- 本体材质：A-铝合金(ADC12)，S-不锈钢(SCS14)，D-铸铁，P-聚丙烯(PPG)，V-聚偏二氟乙烯(PVDF)，E-聚醛树脂(POM)
- 膜片材质：C-氯丁橡胶(CR)，N-腈类橡胶(NBR)，T-聚四氟乙烯(PTFE)，H-聚脂弹性体(TPEE)，S-聚乙烯弹性体(TPO)，E-三元乙丙橡胶(EPDM)，V-氟橡胶(FKM)
2. 温度范围表
| 部件及材质 |
适用液剂温度范围 |
| 本体材质：铝合金/铸铁/不锈钢 |
0~100℃ |
| 本体材质：聚丙烯(PPG) |
0~60℃ |
| 膜片材质：NBR / CR |
0~70℃ |
| 膜片材质：TPEE / EPDM |
0~80℃ |
| 膜片材质：FKM / PTFE |
0~100℃ |
3. 主要系列规格参数
| 系列型号 |
口径 |
最大吐出量 |
吐出量/周期 |
固体颗粒最大尺寸 |
供气压力 |
最高吐出压力 |
净重范围 |

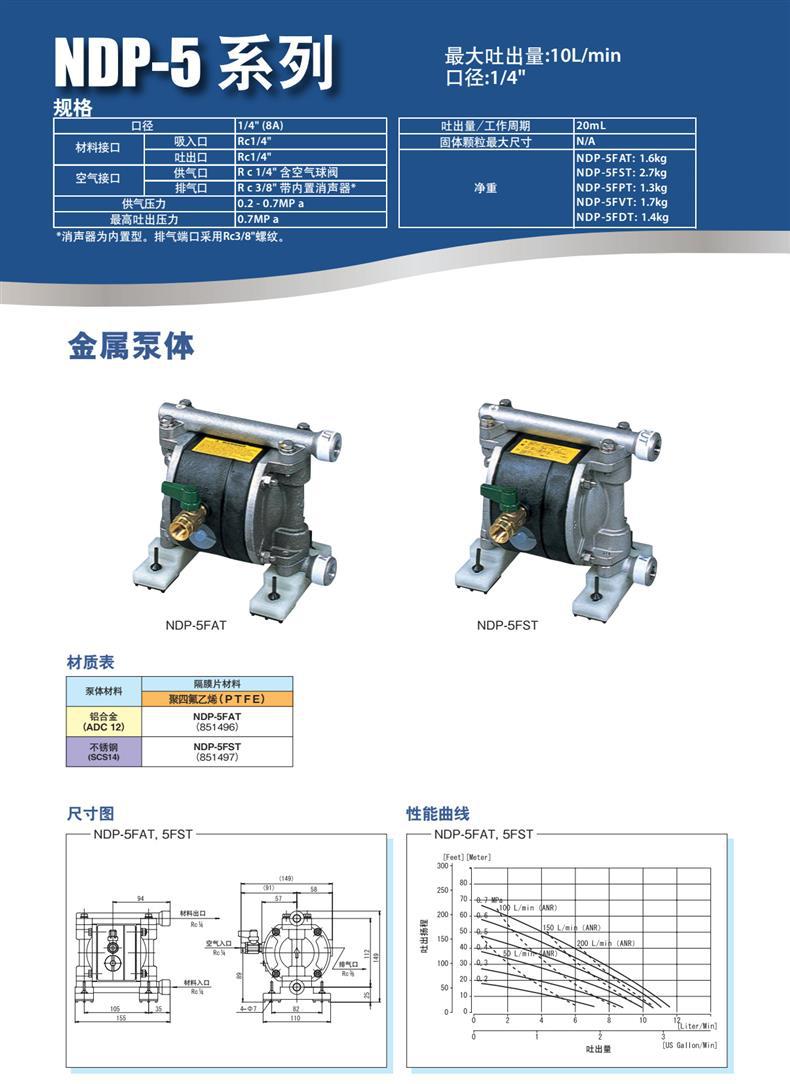

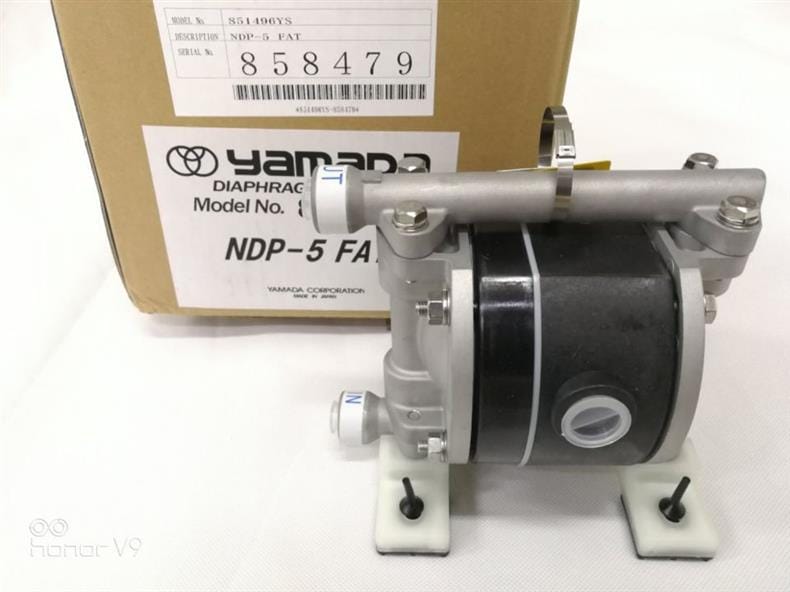

| NDP-5系列 |
1/4"(8A) |
10 L/min |
20 mL |
N/A |
0.2-0.7 MPa |
0.7 MPa |
1.3 - 2.7 kg |

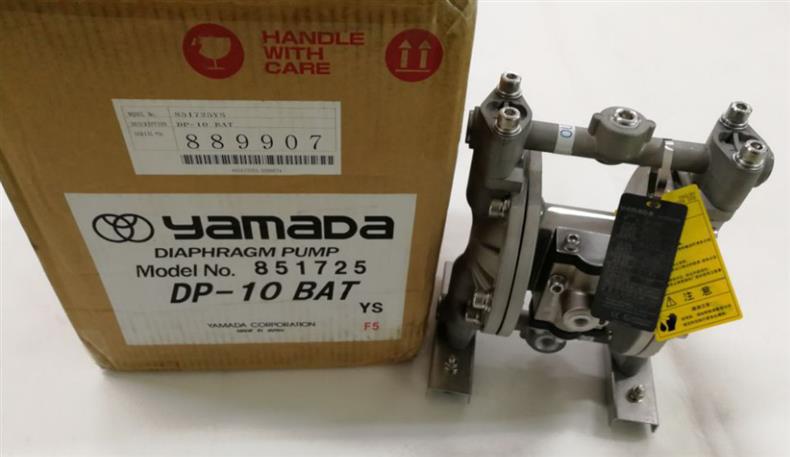

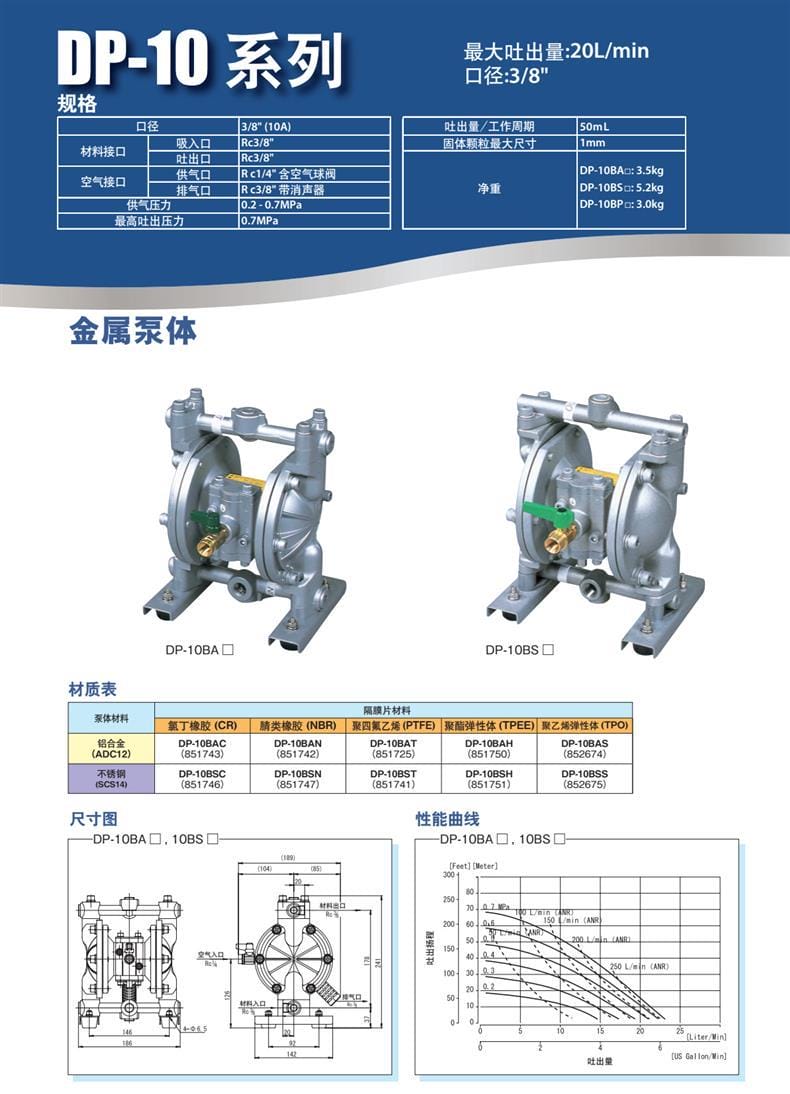

| NDP-10系列 |
3/8"(10A) |
20 L/min |
50 mL |
1 mm |
0.2-0.7 MPa |
0.7 MPa |
3.0 - 5.2 kg |

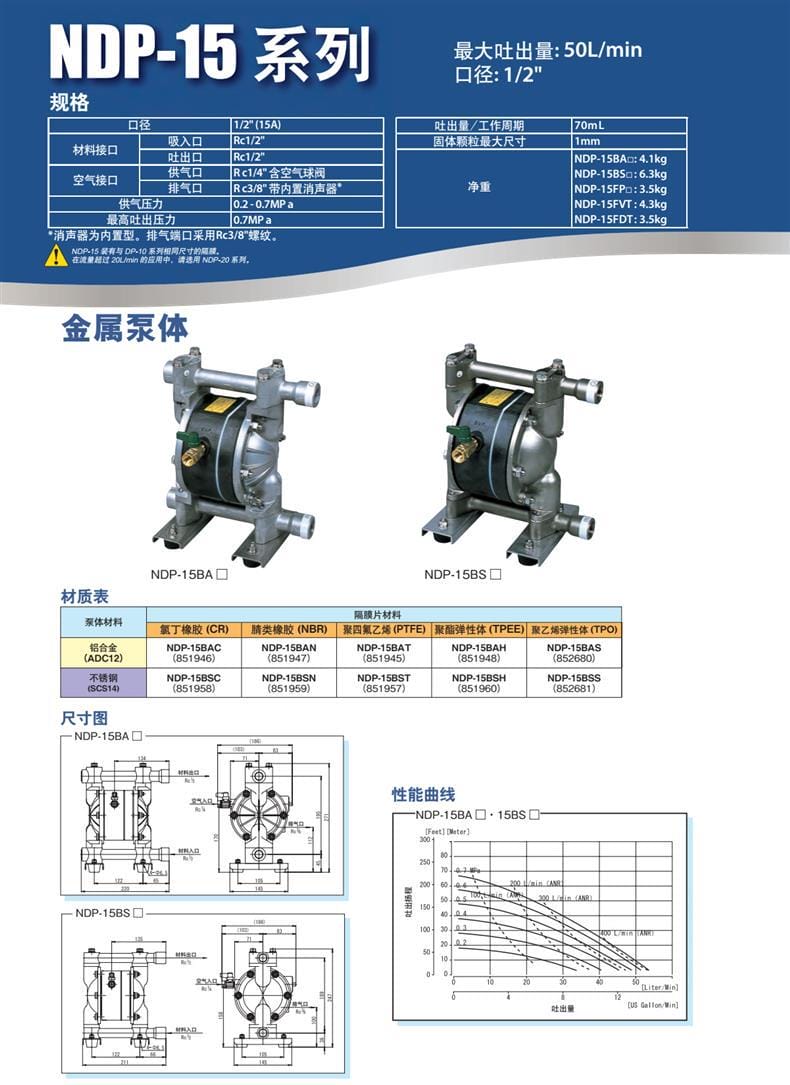

| NDP-15系列 |
1/2"(15A) |
50 L/min |
70 mL |
1 mm |
0.2-0.7 MPa |
0.7 MPa |
3.5 - 6.3 kg |
应用行业
- 化工与涂料：各类酸碱溶剂、油漆、油墨输送（依赖PTFE/PVDF等耐腐蚀材质组合）。
- 水处理与环保：污水、污泥、絮凝剂加药及过滤循环。
- 食品与饮料：符合卫生要求的流体输送（选用不锈钢及EPDM/PTFE材质组合）。
- 电子与半导体：纯水、化学药液的精密输送与过滤。
- 一般制造业：润滑油、切削液等工业辅助流体循环与转移。
安装条件
- 供气要求：供气压力需维持在0.2-0.7 MPa之间，供气口标配Rc1/4"螺纹及空气球阀。
- 排气要求：排气口采用Rc3/8"螺纹，标配内置消声器（NDP-5/10/15系列），降低运行噪音。
- 接口连接：吸入口与吐出口采用Rc标准管螺纹（具体口径随系列变化，如NDP-10为Rc3/8"）。
- 自吸扬程：最大自吸扬程高度为1米，安装需考虑吸入端液面高度限制。

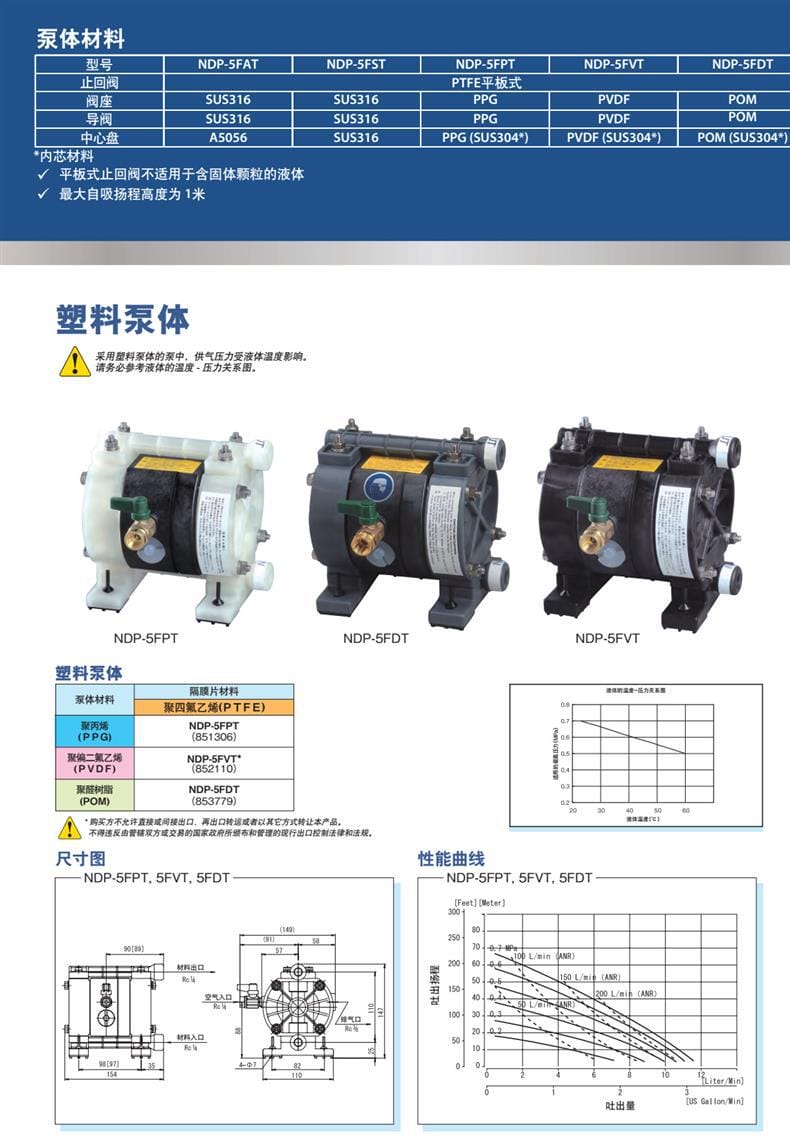

- 塑料泵体温度-压力限制：采用塑料泵体（PPG/PVDF/POM）时，允许的供气压力受液体温度影响，安装运行前务必参考官方“液体的温度-压力关系图”进行降压设定。
注意事项
- 高温使用警告：当使用温度超过70℃时，泵内部换向部分材质需进行变更，务必提前向厂家咨询确认，不可直接按常温型号选型。
- 平板阀适用限制：平板式止回阀（F系列）不适用于含固体颗粒的液体或浆液输送，含颗粒工况请务必选用球阀（B系列）。

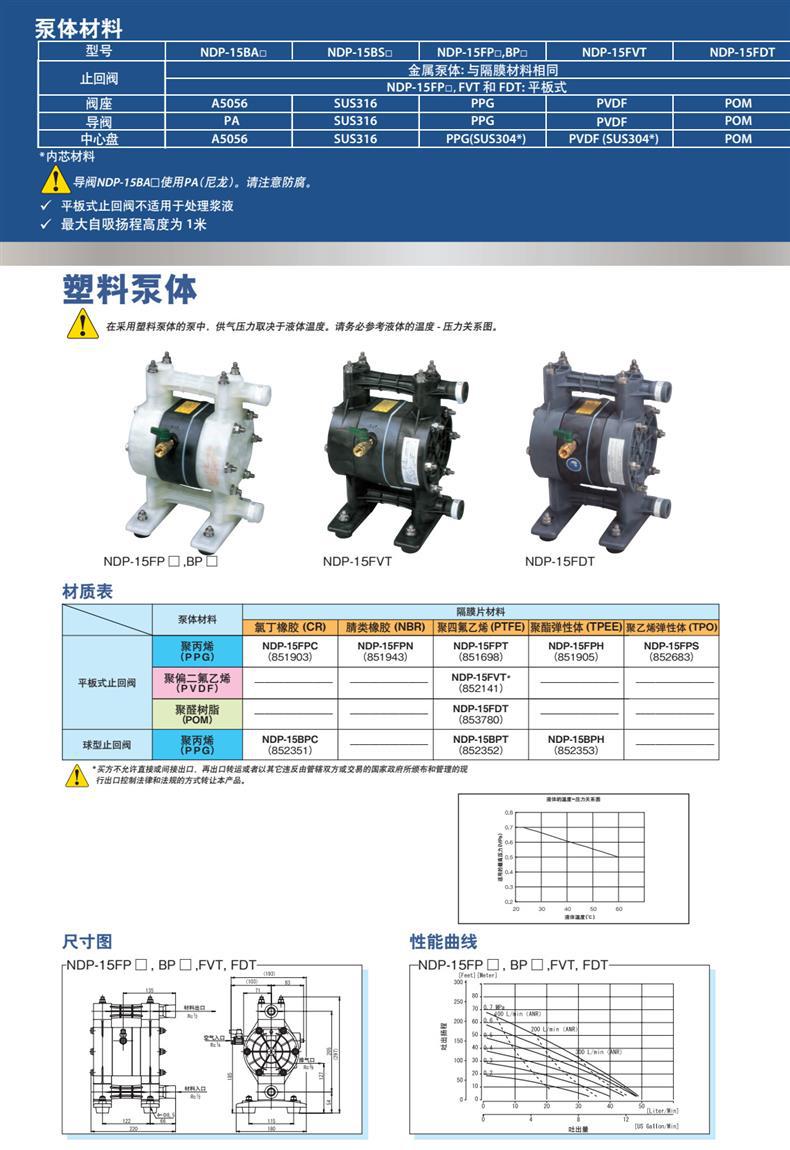

- 导阀防腐提醒：NDP-10BA口与NDP-15BA口系列的导阀采用PA(尼龙)材质，在特定化学工况下请注意防腐适应性评估。

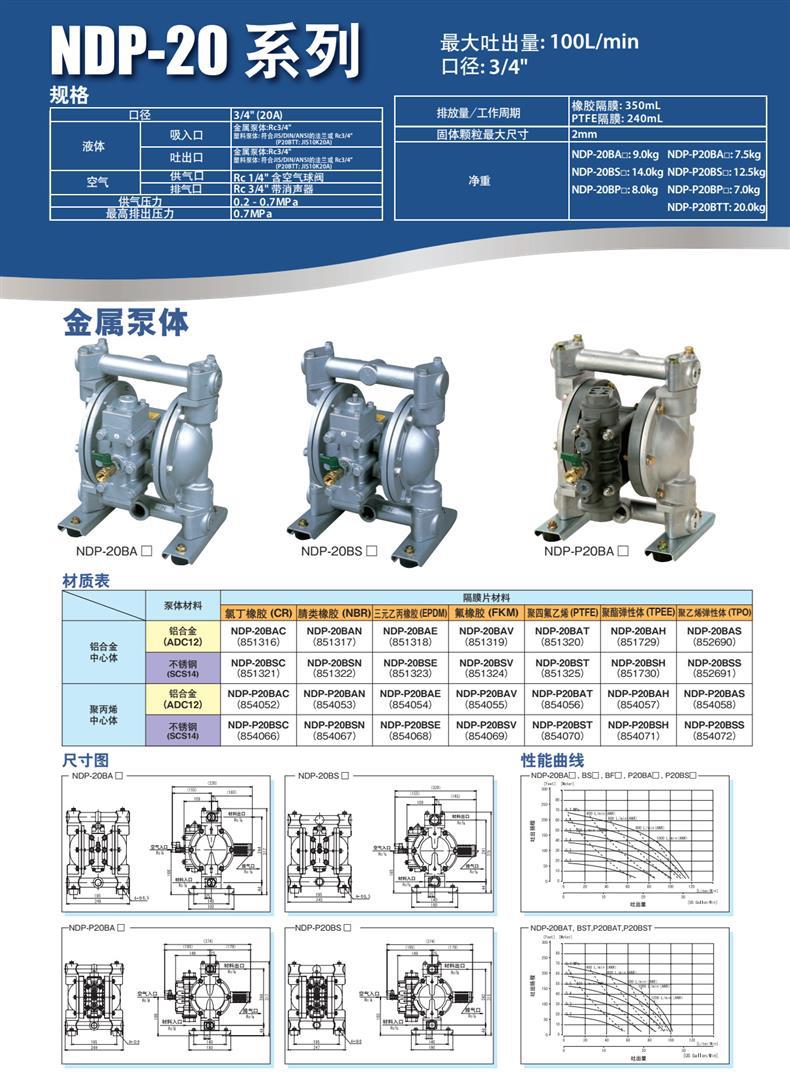

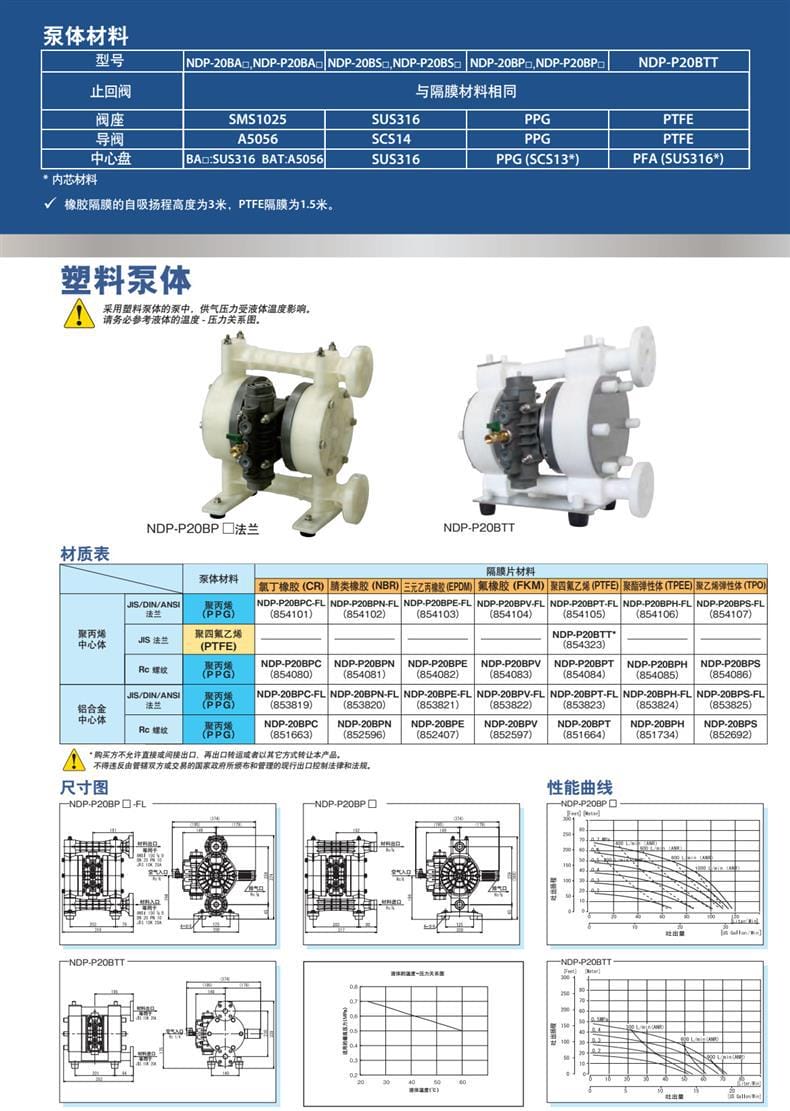

- 流量选型建议：若实际应用流量超过20L/min，请勿选用NDP-15系列，应直接选用更大口径的NDP-20及以上系列泵型。
- 出口管制合规：未经合规程序，购买方不允许直接或间接出口、再出口转运或以其它方式转让本产品，必须严格遵守相关国家政府颁布的现行出口控制法律法规。
