雅玛达(YAMADA)气动双隔膜泵产品详解
核心特点
- 高性能气动驱动：采用纯气动双隔膜往复式工作原理，无需电力，安全可靠，防爆防漏。

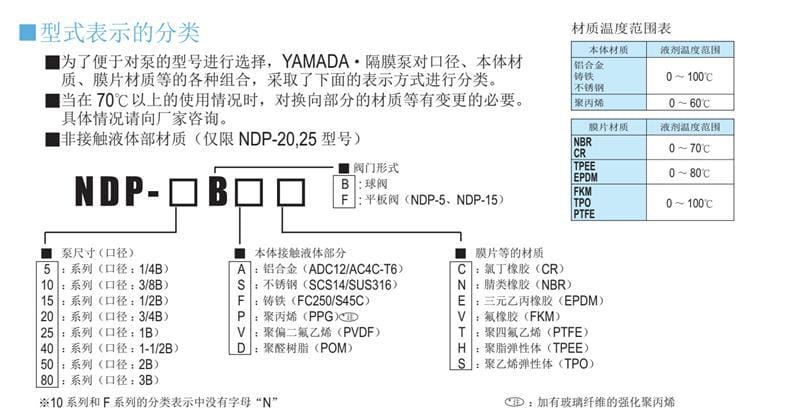

- 模块化型号分类：通过口径、本体材质、膜片材质等组合，形成清晰的型式表示分类体系，便于精准选型。
- 材质多样性：本体材质涵盖铝合金、铸铁、不锈钢及多种工程塑料（聚丙烯、聚偏二氟乙烯、聚醛树脂）；膜片材质包括氯丁橡胶(CR)、腈类橡胶(NBR)、聚四氟乙烯(PTFE)等，适应各类腐蚀性与非腐蚀性介质。
- 阀门形式可选：提供球阀（B系列）与平板阀（F系列）两种止回阀形式，满足不同流体特性与颗粒含量需求。
- 静音与集成设计：排气口内置消声器，有效降低运行噪音；供气口集成空气球阀，简化外部管路安装。
技术参数
通用参数
- 供气压力：0.2 - 0.7 MPa
- 最高吐出压力：0.7 MPa
- 最大自吸扬程高度：1米
- 材质温度范围：
- 本体材质：铝合金/铸铁/不锈钢 (0~100℃)；聚丙烯 (0~60℃)
- 膜片材质：NBR/CR (0~70℃)；TPEE/EPDM (0~80℃)；FKM/PTFE (0~100℃)
系列细分参数
| 系列型号 |
最大吐出量 |
口径 |
吐出量/工作周期 |
固体颗粒最大尺寸 |
接口规格 (吸/吐/气) |

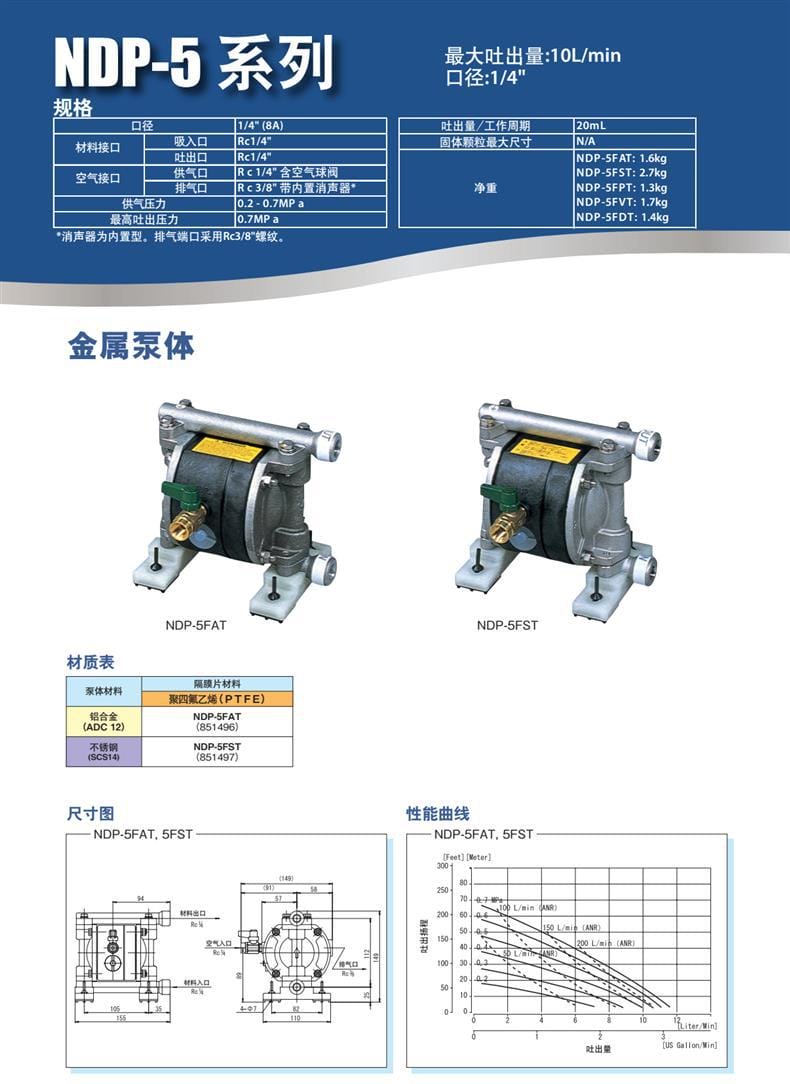

| NDP-5系列 |
10 L/min |
1/4" (8A) |
20 mL |
N/A |
Rc1/4 / Rc1/4 / Rc1/4(供), Rc3/8(排) |
| NDP-10系列 |
20 L/min |
3/8" (10A) |
50 mL |
1 mm |
Rc3/8 / Rc3/8 / Rc1/4(供), Rc3/8(排) |

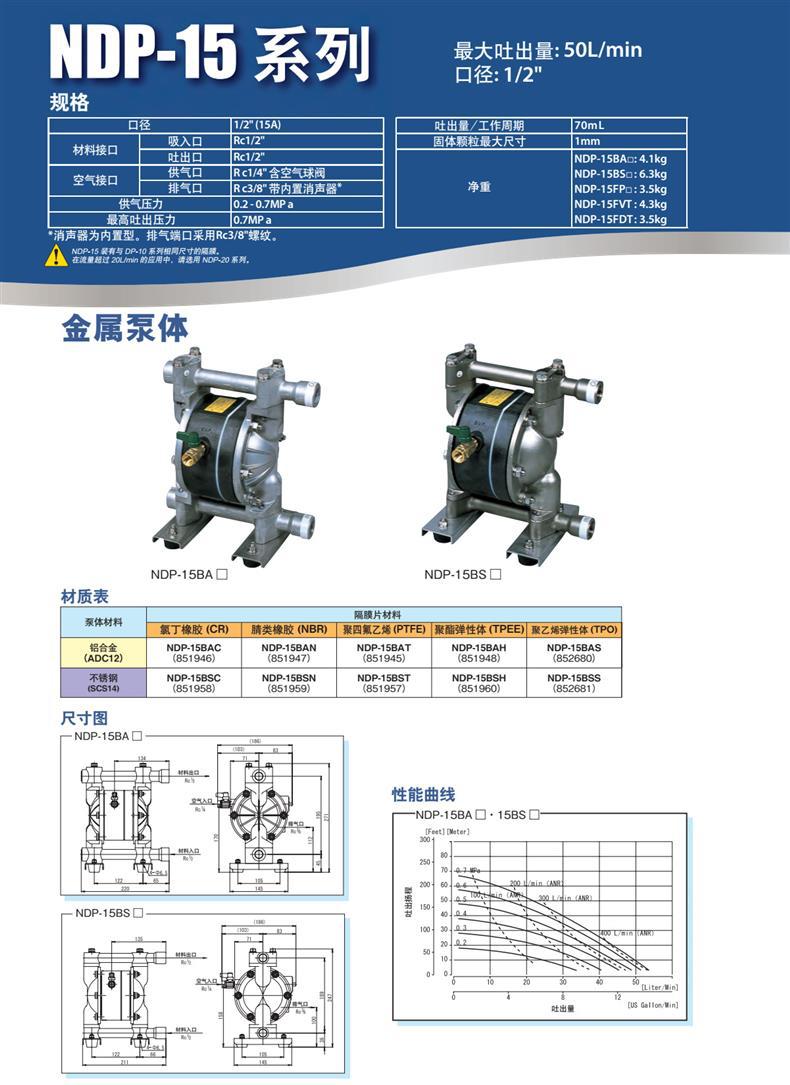

| NDP-15系列 |
50 L/min |
1/2" (15A) |
70 mL |
1 mm |
Rc1/2 / Rc1/2 / Rc1/4(供), Rc3/8(排) |
| NDP-80系列 |
- |
3B (80A) |
- |
- |
- |
应用行业
基于其丰富的材质组合与防爆防漏的气动特性，广泛应用于：
- 化工行业：各类腐蚀性化学品、酸碱溶剂的安全输送。
- 涂装与油漆：粘稠液体、涂料、油墨的循环与喷涂供给。
- 水处理与环保：污水处理、化学药剂的精准投加。
- 制药与食品：卫生级不锈钢材质泵适用于洁净流体及CIP清洗系统。
- 电子与半导体：纯水及特定化学药液的精密输送。
安装条件
- 气源连接：供气口需匹配Rc1/4"螺纹并连接0.2-0.7MPa的稳定气源（含内置空气球阀）；排气口需匹配Rc3/8"螺纹（带内置消声器）。
- 吸程限制：安装位置需保证自吸扬程高度不超过1米，以确保泵的有效启动与运行。

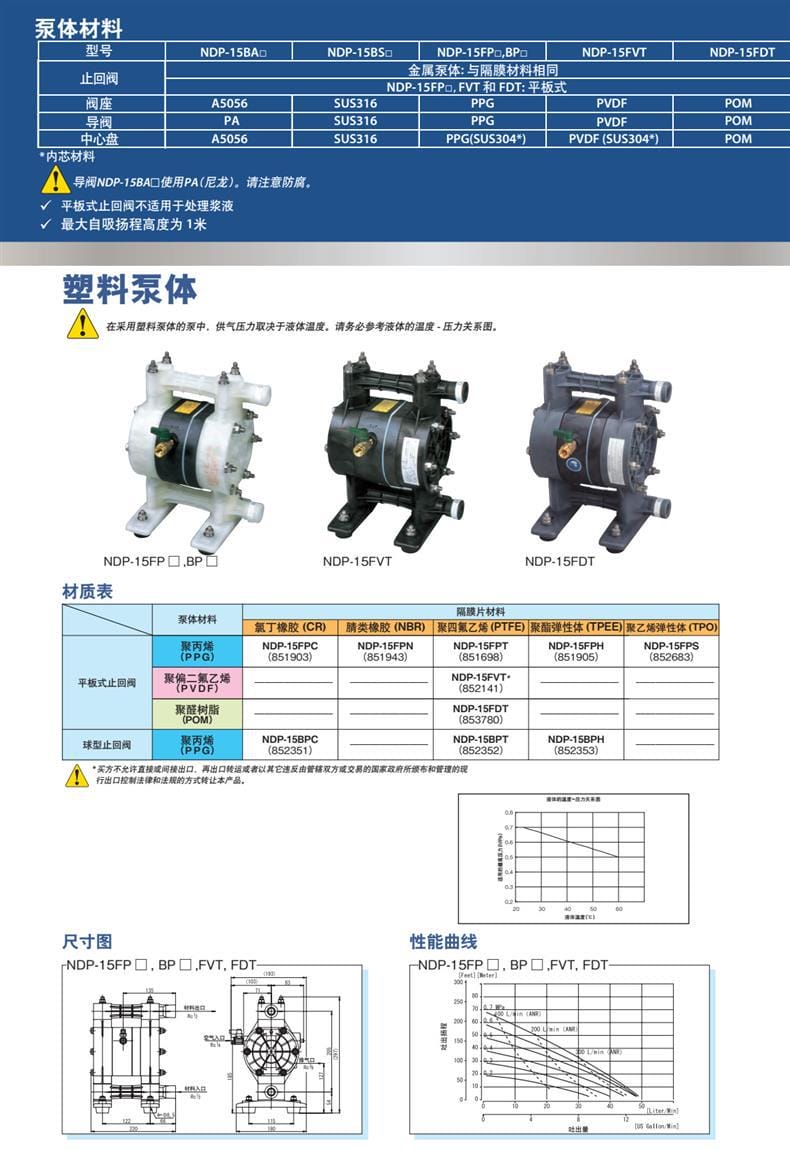

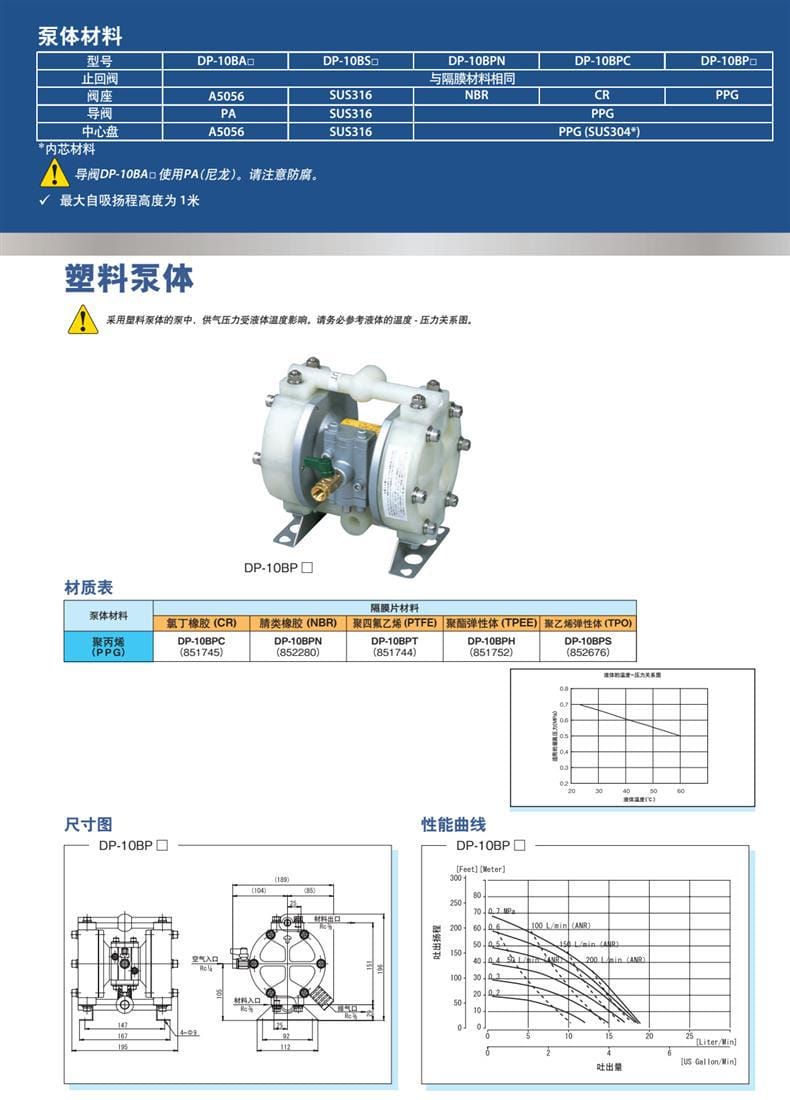

- 塑料泵体温压匹配：使用塑料泵体（PPG/PVDF/POM）时，供气压力受液体温度直接影响，安装及运行前必须查阅并严格遵守“液体的温度-压力关系图”。
- 管路匹配：吸入口与吐出口管路需与泵系列口径（如1/4"、3/8"、1/2"等）严格对应，避免口径不匹配导致流量损失或气蚀。
注意事项
- 高温工况提醒：当使用液温超过70℃时，泵内部换向部分的材质需进行变更，务必提前向厂家咨询确认，不可直接使用标准配置。

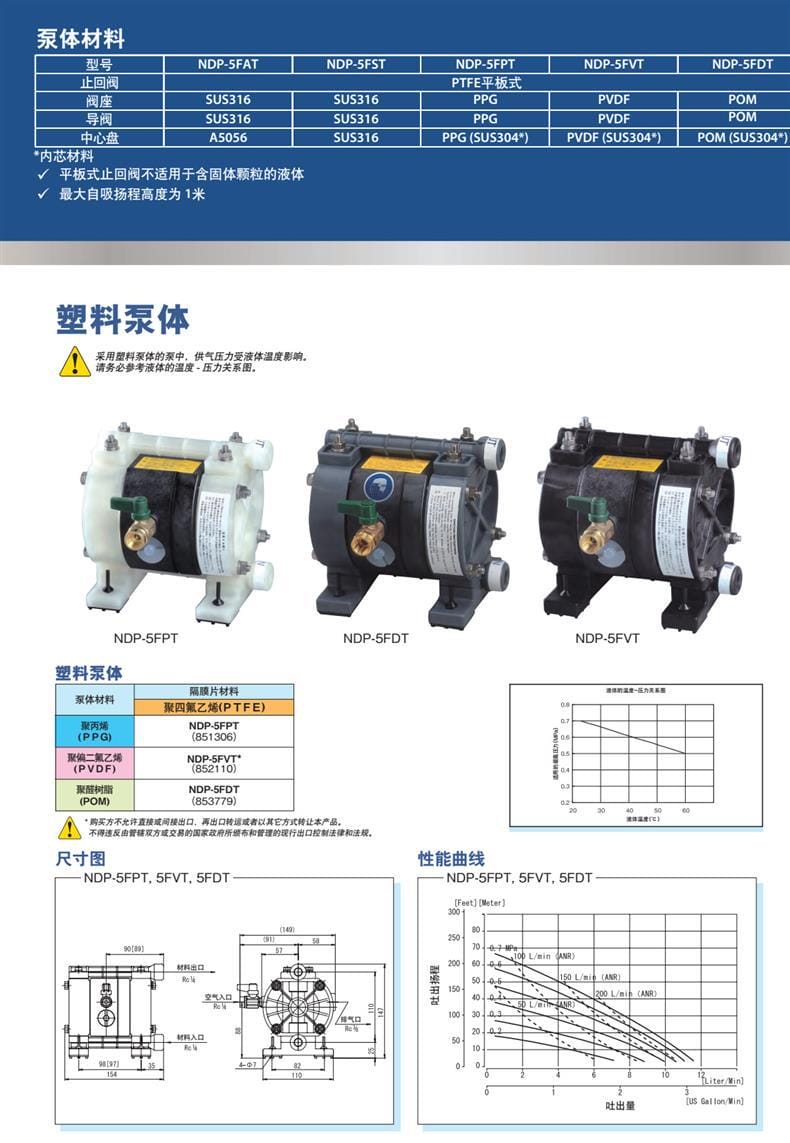

- 介质特性限制：平板式止回阀（F系列及NDP-5/15塑料泵体）不适用于含固体颗粒的液体及浆液输送；含颗粒工况请务必选用球阀（B系列）型号。
- 防腐关注：NDP-10BA口与NDP-15BA口型号的导阀使用PA(尼龙)材质，在特定化学环境下需注意其防腐兼容性，避免腐蚀失效。
- 流量选型建议：若实际需求流量超过20 L/min，不应强行使用NDP-10或15系列，应直接选用NDP-20及以上大口径系列以保证运行寿命。
- 出口管制合规：购买方不允许直接或间接出口、再出口转运或以其它方式转让本产品，严禁违反相关国家政府颁布和管理的现行出口控制法律和法规。
