MARATHON 气动隔膜泵产品详解 (型号：M15B1ANWANS000)
1. 品牌背景
MARATHON 是美国 WARREN RUPP.INC 旗下品牌之一，专注于提供高性能气动隔膜泵解决方案。本产品为 DN40 铝合金泵体设计，专为输送污水及复杂介质打造。
2. 核心特点
- 在线检修系统 (ESADS+PLUS)：采用独特的气体分配系统，仅需一把扳手、拆卸四颗螺栓，即可在 5 分钟内完成导向阀和主气阀的在线检修与维护。无需拆卸管路或泵体，极大节约运营成本。
- 无死点连续运行：独特的气阀设计保证泵运行时无关死点，实现平稳连续送行。
- 强介质适应性：可输送含固体颗粒（最大粒径 6mm）、剪切敏感介质、腐蚀性或磨蚀性流体。
- 安全可靠设计：无机械或填料密封，无油润滑，气动驱动无需电源，可干运行，支持液下或浸没式安装。
- 智能自我调节：流量和扬程自我调节，不需复杂的电控装置，无惧管路堵塞，不需管路保护装置。
- 坚固耐用结构：全螺栓结构，加粗隔膜连杆设计，确保泵体坚固可靠，适应恶劣工况。
3. 技术参数
| 参数项 |
规格指标 |
| 产品型号 |
M15B1ANWANS000 |
| 进出口径 |
1 1/2 寸 (DN40) |
| 最大流量 |
0-401 LPM |
| 每冲程排量 |
1.55 L |
| 工作压力 |
0-8.6 Bar |
| 最大含固粒径 |
0-6 mm |
| 接液材料 |
铝合金 |
| 膜片材料 |
氯丁橡胶 (Neoprene) |
| 设备重量 |
24 KG |
| 性能基准 |
基于常温清水条件测试 |
4. 应用行业
本产品广泛应用于以下行业及场景：
- 污水处理：适用于污水泵送，含固体颗粒介质。
- 化工行业：输送腐蚀性或磨蚀性化学流体。
- 采矿与冶金：处理含固体颗粒的矿浆或磨蚀性介质。
- 一般工业：适用于剪切敏感介质输送及需要防爆安全的场合。
5. 安装条件
- 气源要求：需配备清洁压缩空气源，供气压力需匹配泵的工作压力范围（最高 8.6 Bar）。
- 管路连接：进出口径为 1 1/2 寸，需确保管路密封良好，无泄漏。
- 安装位置：支持地面安装、液下安装或浸没式安装，需确保固定稳固。
- 接地保护：由于输送流体可能产生静电，建议泵体进行可靠接地。
- 排气处理：气动排气口建议安装消声器，并根据介质特性决定是否需将排气引至安全区域。
6. 注意事项

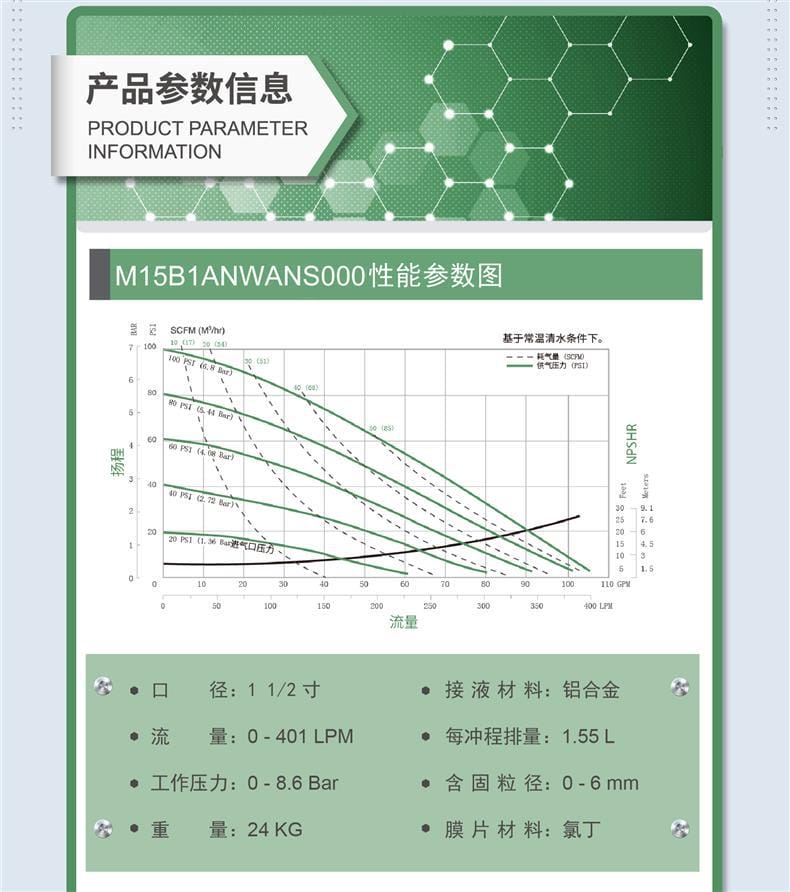

- 参数基准：性能参数图基于常温清水条件，实际输送粘稠或含固介质时流量会有所变化。
- 实物差异：产品拍摄过程中可能存在些许颜色误差，一切以实物为准。
- 维护周期：虽支持在线检修，仍建议定期检查膜片及阀门状态，以确保最佳性能。
- 气源质量：建议使用干燥、洁净的压缩空气，以延长气阀使用寿命。
- 安全认证：本产品具备各种安全认证，使用时请遵循相关安全规范。
