MARATHON 马拉松气动隔膜泵 M1FB1S2TABS000 产品规格书
1. 产品概述

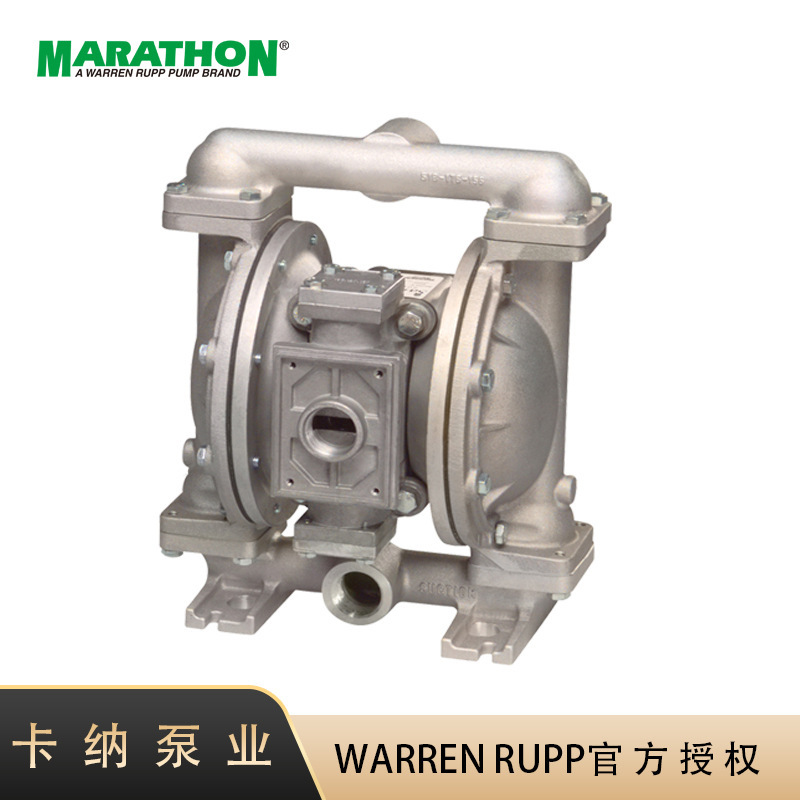

MARATHON 是美国 WARREN RUPP.INC 旗下知名品牌，本款型号 M1FB1S2TABS000 为 1 寸（DN25）不锈钢气动隔膜泵浦。该产品专为输送腐蚀性、磨蚀性及含固体颗粒流体设计，兼具高效能与低维护成本，是工业流体输送的理想选择。
2. 核心特点
- 在线检修系统 (ESADS+PLUS)：独具特色的气体分配系统，仅需一把扳手、拆卸四颗螺栓，即可在 5 分钟内完成导向阀和主气阀的在线检修与维护，无需拆卸管路或泵体。
- 无死点连续运行：独特的气阀设计确保泵运行时无关死点，实现平稳连续送行。
- 安全可靠：气动驱动无需电源，适用于防爆环境；具备多种安全认证；可液下或浸没式安装。
- 强适应性：自吸能力强，可干运行；无机械密封，无惧管路堵塞；流量与扬程可自我调节，无需复杂电控。
- 耐用设计：全螺栓结构，加粗隔膜连杆，接液部分采用不锈钢与 PTFE 膜片，耐腐蚀且坚固耐用。

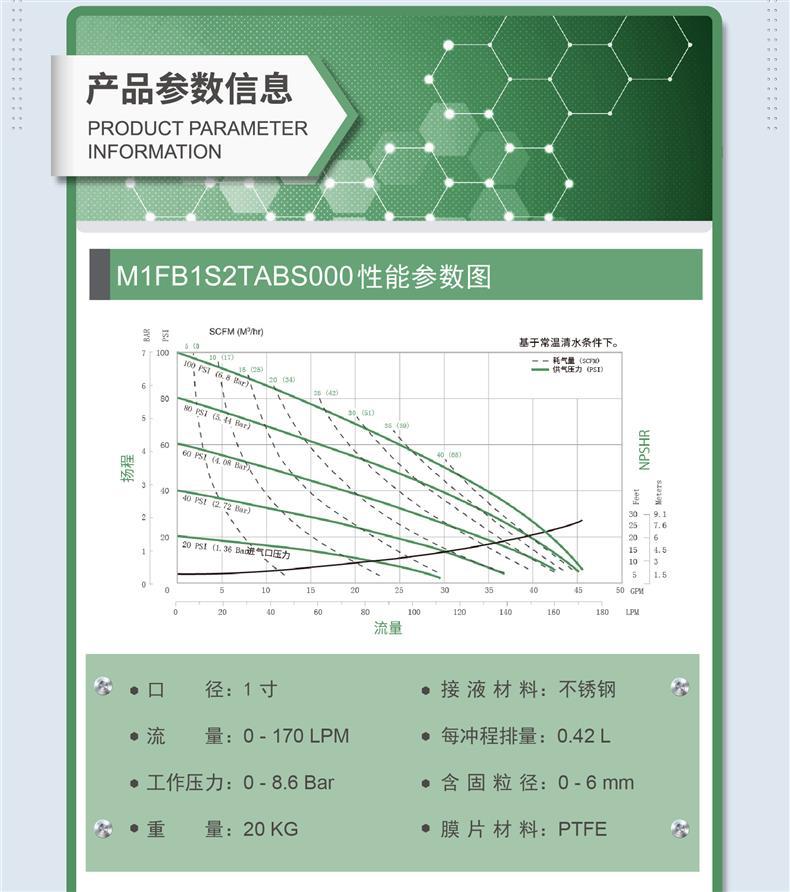

3. 技术参数
| 参数项目 |
规格指标 |
| 品牌 |
MARATHON (Warren Rupp Inc.) |
| 型号 |
M1FB1S2TABS000 |
| 泵浦类型 |
气动隔膜泵 (AODD) |
| 进出口径 |
1 寸 (DN25) |
| 接液材料 |
不锈钢 (Stainless Steel) |
| 膜片材料 |
PTFE |
| 最大流量 |
0 - 170 LPM |
| 工作压力 |
0 - 8.6 Bar |
| 每冲程排量 |
0.42 L |
| 最大含固粒径 |
0 - 6 mm |
| 设备重量 |
20 KG |
| 供气压力范围 |
1.36 - 5.44 Bar (20 - 80 PSI) |
4. 应用行业
凭借其不锈钢材质及 PTFE 膜片的耐腐蚀特性，本泵广泛应用于以下行业：
- 化工行业：输送酸、碱、溶剂等腐蚀性液体。
- 食品饮料：符合卫生标准的流体输送。
- 制药行业：药液及原料传输。
- 环保水处理：含固体颗粒的污水、泥浆输送。
- 涂装与陶瓷：油漆、釉料等高粘度或磨蚀性介质。
5. 安装条件
- 气源要求：需提供清洁、干燥的压缩空气，建议安装空气过滤减压阀。
- 管路连接：进出口管路需支撑牢固，避免重量压在泵体上；建议安装柔性接头以减少振动。
- 接地保护：输送易燃流体时，泵体及管路必须可靠接地，以防静电积聚。
- 安装空间：预留足够的维护空间，以便进行在线检修操作。
- 环境要求：避免极端温度环境，防止气路结冰或材料性能下降。
6. 注意事项
- 流体兼容性：使用前请确认泵体材料及膜片材料与输送流体的化学兼容性。
- 气压限制：严禁超过最大工作压力（8.6 Bar）运行，以免损坏泵体或造成危险。
- 排气处理：气动泵排气口可能含有输送介质雾滴，建议连接排气管引至安全区域。
- 定期维护：虽支持在线检修，仍建议定期检查膜片及阀门状态，以防磨损泄漏。
- 防冻措施：在低温环境下使用时，需注意气源防冻或使用防冻剂，防止气阀结冰卡死。
